Container Service for Kubernetes：ACK叢集上實現Slurm HPC & Kubernetes負載混合調度

為什麼要提出在ACK叢集上實現Slurm HPC & Kubernetes負載混合調度呢？

• 原因分析：目前ACK會提供靜態分配+分離調度的方案，但是由於每個Slurm Pod的規格固定，且Slurm Pod屬於提前佔用叢集資源，Slurm叢集中資源空閑時Kubernetes無法使用這些已佔用的叢集資源，從而導致叢集資源片段。此外，修改Slurm Pod的資源規格需要刪除Pod重建，因此在Slurm與Kubernetes資源佔用變化較大的情境中，節點遷移的難度較大。

• 改進方案：考慮到現有方案的弊端，ACK Slurm Operator提供一種Slurm & Kubernetes混合調度方案，通過配置運行在Kubernetes叢集中的協調器以及Slurm叢集的擴充資源外掛程式，使得Kubernetes與Slurm可以共用叢集資源，並且避免在分配資源時出現重複分配的情況。

目前任務共用資源方案可以分為以下兩種。

靜態分配 + 分離調度	Slurm HPC + Kubernetes負載混合調度

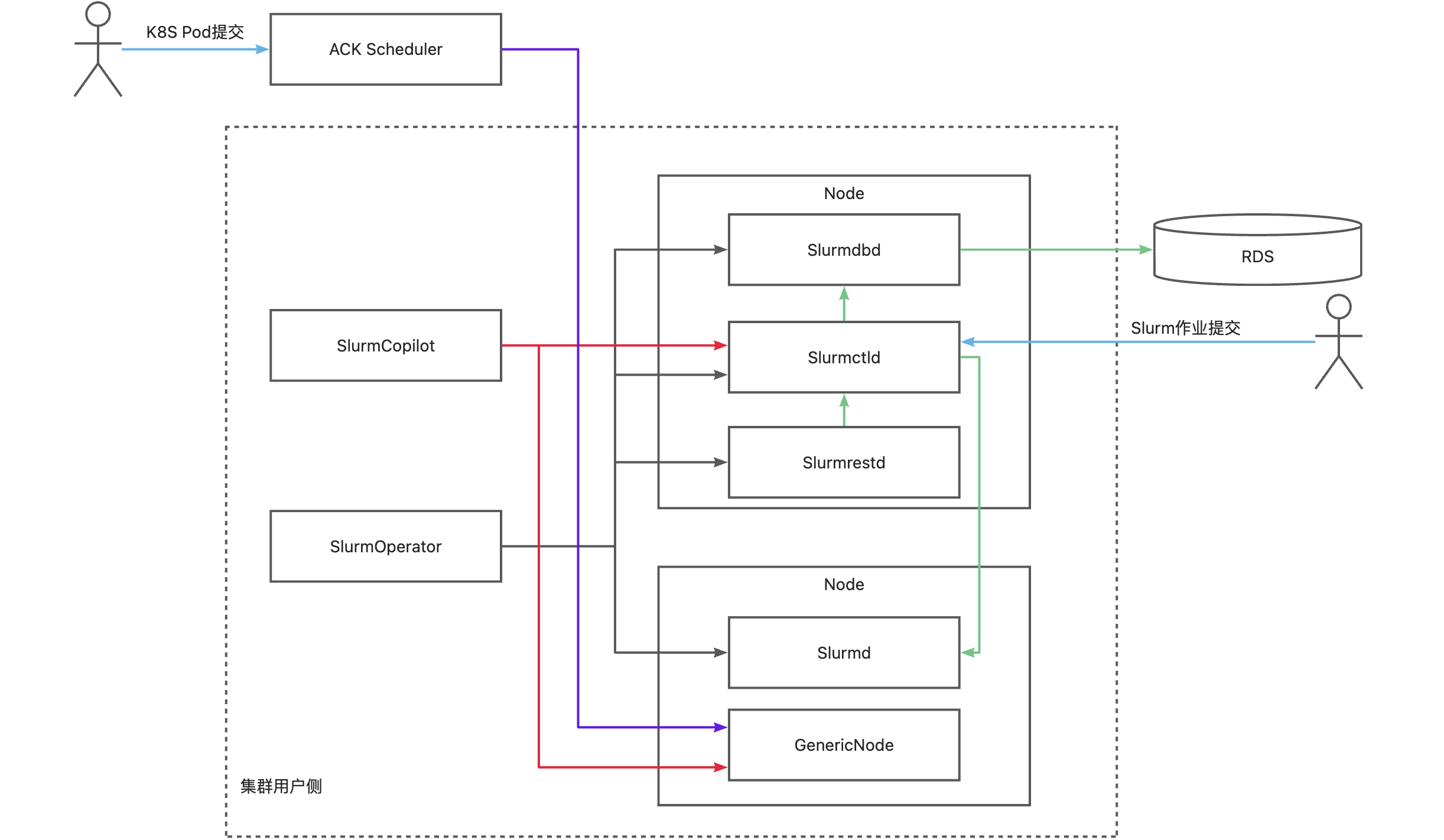

Slurm HPC + Kubernetes負載混合調度方案的運行原理如下圖所示。

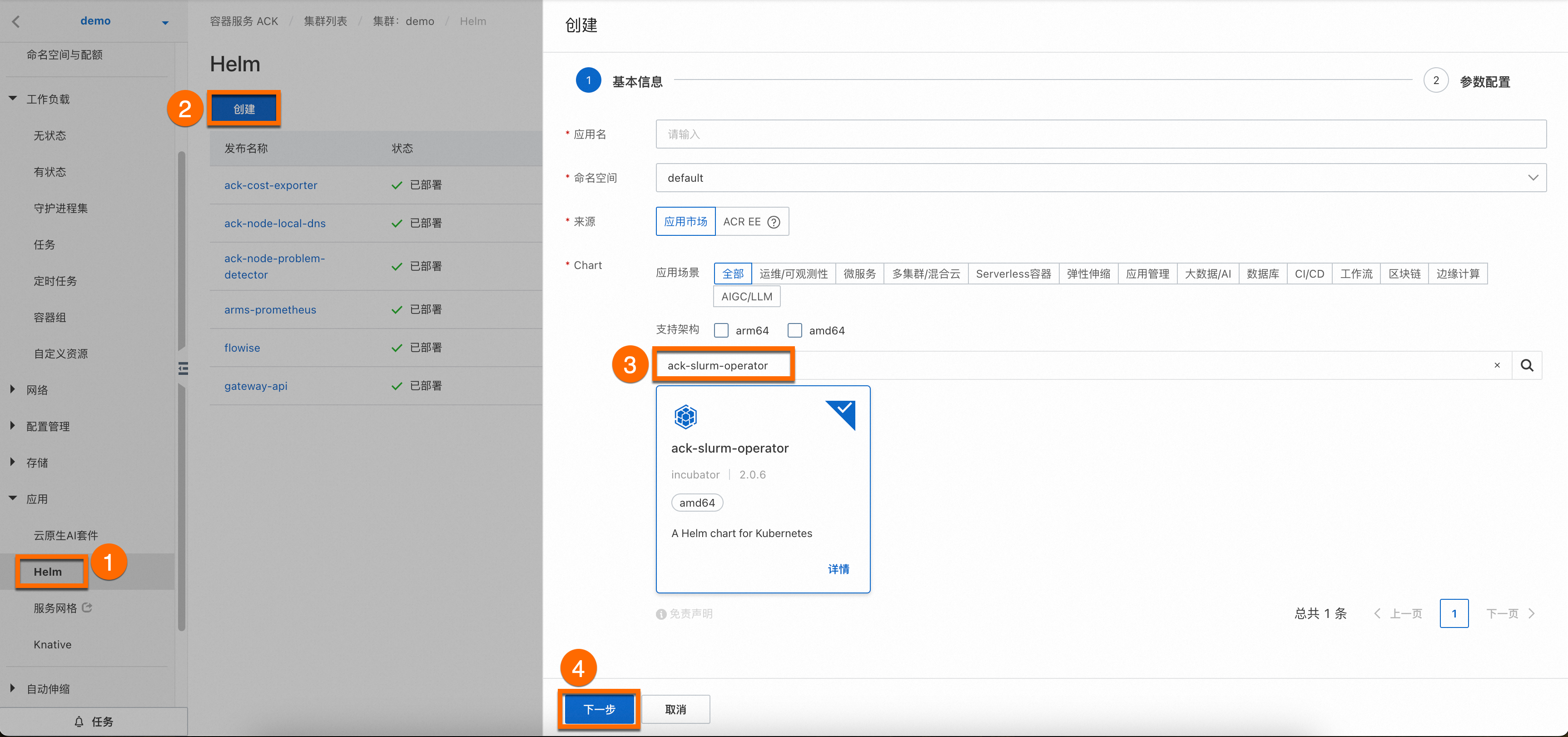

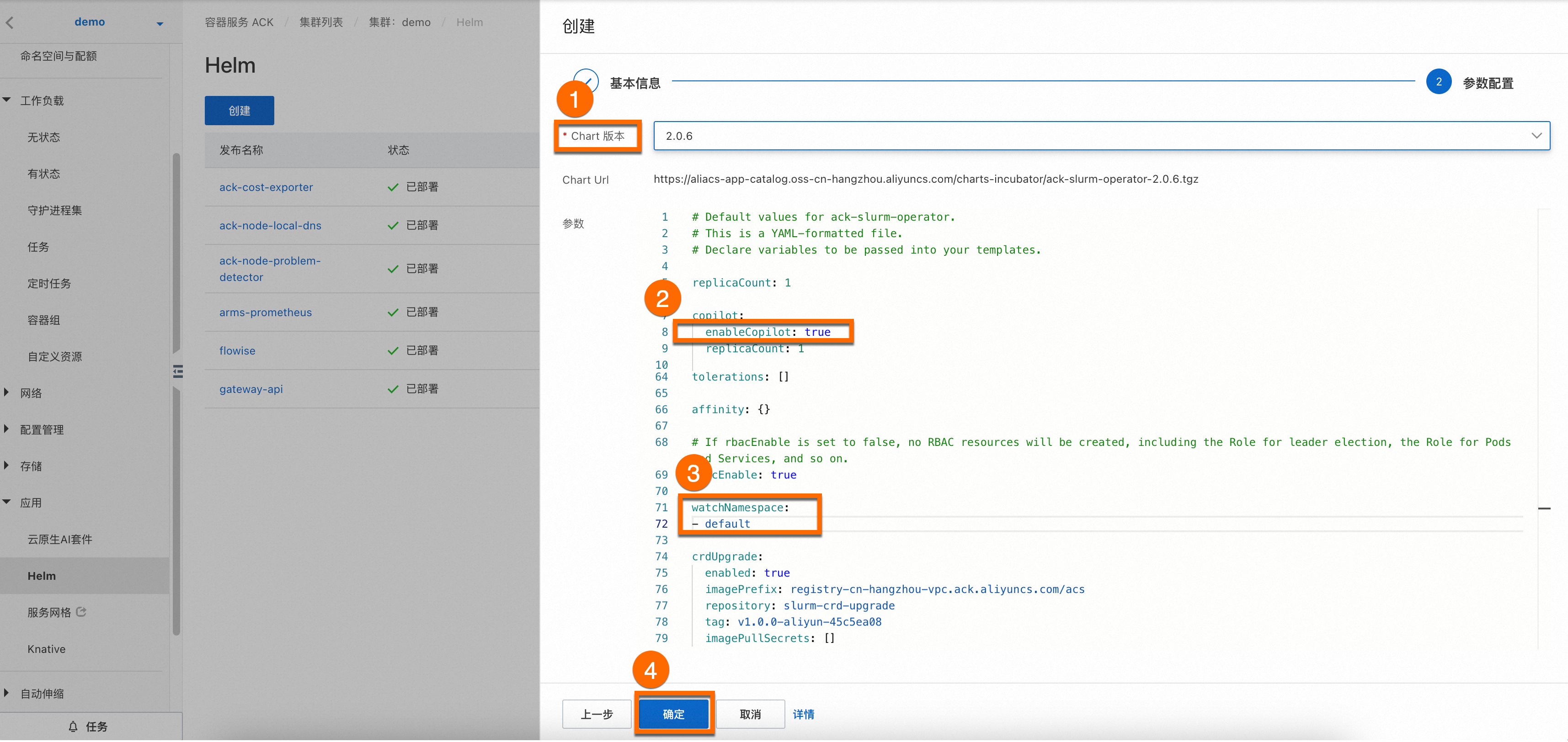

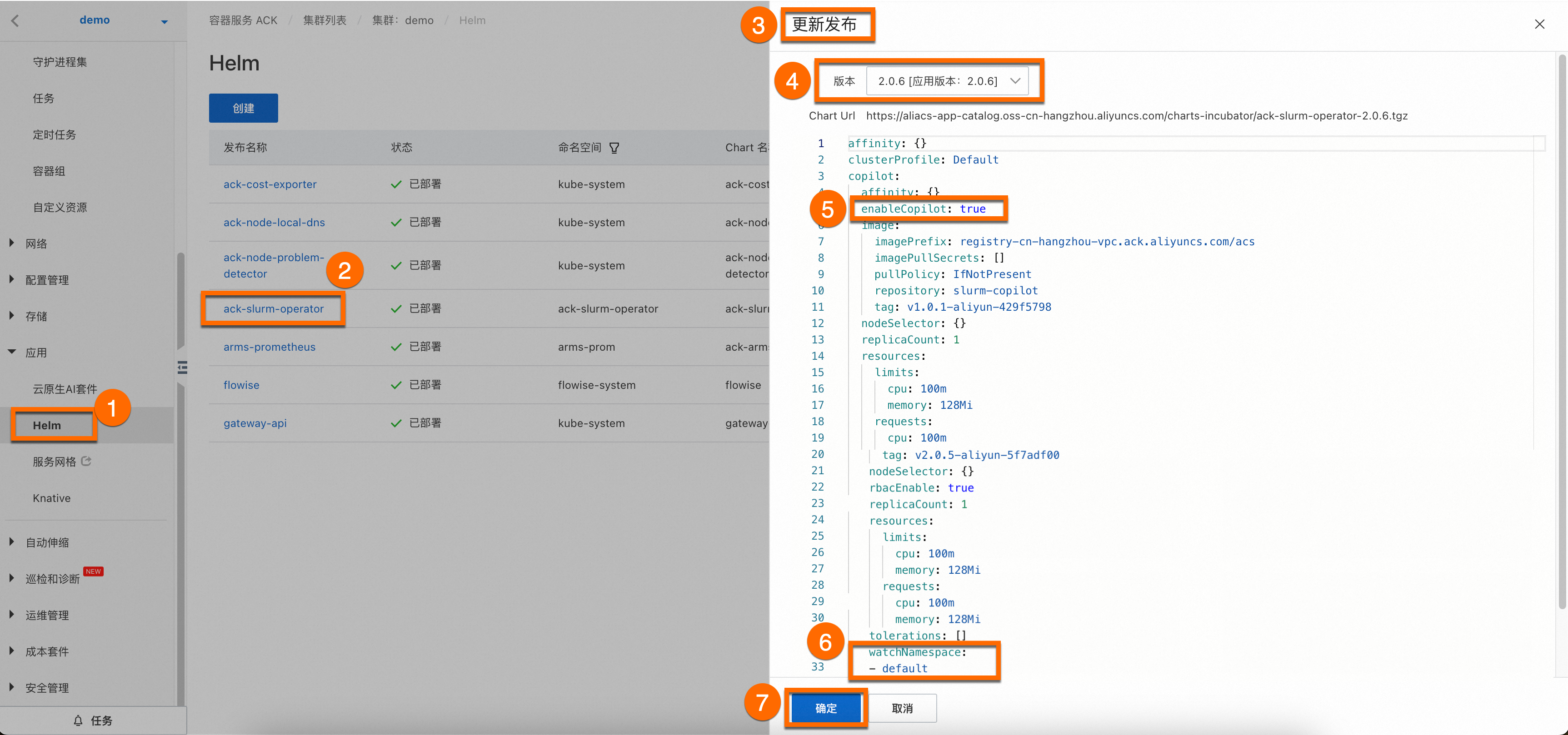

1.1 安裝ack-slurm-operator組件

確認已安裝的ACK叢集版本為v1.26及以上。具體操作，請參見為叢集添加GPU節點、升級叢集。

1.2 安裝配置ack-slurm-cluster組件

如需快速安裝、管理SlurmCluster，以及靈活調整叢集配置，您可以使用Helm軟體包管理器來部署阿里雲提供的SlurmCluster。從charts-incubator中下載由阿里雲封裝好的SlurmCluster的Helm，設定好相應的參數後，Helm會協助您建立出RBAC、ConfigMap、Secret以及SlurmCluster等資源。

nodeSelector:
  example: example

tolerations:
- key:
  value:
  operator:

affinity:
  nodeAffinity:
    requiredDuringSchedulingIgnoredDuringExecution:
      nodeSelectorTerms:
      - matchExpressions:
        - key: topology.kubernetes.io/zone
          operator: In
          values:
          - zone-a
    preferredDuringSchedulingIgnoredDuringExecution:
    - weight: 1
      preference:
        matchExpressions:
        - key: another-node-label-key
          operator: In
          values:
          - another-node-label-value

resources:
  requests:
    cpu: 1
  limits:
    cpu: 1

imagePullSecrets:
- name: example

podSecurityContext:
  runAsUser: 1000
  runAsGroup: 3000
  fsGroup: 2000
  supplementalGroups: [4000]

securityContext:
  allowPrivilegeEscalation: false

具體操作如下所示：

1. 執行以下命令，將阿里雲Helm倉庫添加到您的Helm用戶端。該操作將允許您訪問阿里雲提供的各種Charts，包括ack-slurm-cluster組件。

   helm repo add aliyun https://aliacs-app-catalog.oss-cn-hangzhou.aliyuncs.com/charts-incubator/

2. 執行以下命令，拉取並解壓ack-slurm-cluster組件。該操作將會在目前的目錄下建立一個名為ack-slurm-cluster的目錄，其中包含了Chart的所有檔案和模板。

   helm pull aliyun/ack-slurm-cluster --untar=true

3. 執行以下命令，在名為values.yaml的檔案中修改Chart參數。

   values.yaml檔案包含了Chart的預設配置。您可以根據您的實際需求通過編輯這個檔案來修改參數。例如Slurm的配置、資源請求與限制、儲存等。

   cd ack-slurm-cluster
   vi values.yaml

   展開查看如何產生JWT並提交到叢集中

   產生JWT外掛程式需要的key，並將產生的key通過以下命令匯入叢集中。具體操作，請參見JWT認證外掛程式。

   1. 擷取JWK，實現JWT外掛程式的簽名與認證。

      JWT認證外掛程式通過Json Web Key（RFC7517）實現JWT的簽名與認證，配置JWT認證外掛程式首先需要產生一個有效Json Web Key，您可以通過自行產生，或搜尋Json Web Key Generator尋找可用的線上產生工具，如mkjwk.org，一個可用的Json Web Key大概如下所示，其中私密金鑰用於對Token進行簽名，公開金鑰需要配置在JWT認證外掛程式中用於對Token進行驗證，一個合法的JWK大概格式如下：

      {
        "kty": "RSA",
        "e": "AQAB",
        "kid": "O9fpdhrViq2zaaaBEWZITz",
        "use": "sig",
        "alg": "RS256",
        "n": "qSVxcknOm0uCq5vGsOmaorPDzHUubBmZZ4UXj-9do7w9X1uKFXAnqfto4TepSNuYU2bA_-tzSLAGBsR-BqvT6w9SjxakeiyQpVmexxnDw5WZwpWenUAcYrfSPEoNU-0hAQwFYgqZwJQMN8ptxkd0170PFauwACOx4Hfr-9FPGy8NCoIO4MfLXzJ3mJ7xqgIZp3NIOGXz-GIAbCf13ii7kSStpYqN3L_zzpvXUAos1FJ9IPXRV84tIZpFVh2lmRh0h8ImK-vI42dwlD_hOIzayL1Xno2R0T-d5AwTSdnep7g-Fwu8-sj4cCRWq3bd61Zs2QOJ8iustH0vSRMYdP5oYQ"
      }

      這裡展示的是JSON格式，當使用YAML格式配置外掛程式，需要轉換*

      • JWT認證外掛程式只需要配置Public Key，請妥善儲存好您的Private Key，目前JWT認證外掛程式支援以下演算法：

      簽名演算法	支援的alg取值
      RSASSA-PKCS1-V1_5 with SHA-2	RS256, RS384, RS512
      Elliptic Curve (ECDSA) with SHA-2	ES256, ES384, ES512
      HMAC using SHA-2	HS256, HS384, HS512

      重要

      當配置HS256,HS384,HS512類型的Key時，密鑰需要為Base64 UrlEncode後的值，如遇到Invalid Signature問題，請檢查您的Key的格式是否與產生Token的Key一致

   2. 將擷取的JWK匯入叢集中。

      kubectl create configmap jwt --from-literal=jwt_hs256.key='JWK'

   展開查看如何聲明資料庫地址和配置gres

   開啟Slurmrestd和Slurmdbd。修改values.yaml的.Values.slurmConfigs.filesInConfigMap欄位聲明資料庫地址以及gres配置，設定檔中的資料庫地址可以使用阿里雲RDS地址，也可以使用自建資料庫地址。

   slurmConfigs:
     ...
     filesInConfigMap:
       gres.conf: |
         # 用於Copilot將Kubernetes已指派資源同步至Slurm
         Name=k8scpu Flags=CountOnly
         Name=k8smemory Flags=CountOnly
       slurmdbd.conf: |
         # 日誌路徑，需要與下面驗證時的路徑相同
         LogFile=/var/log/slurmdbd.log
         # 使用slurmrestd時必須指定jwt認證
         AuthAltTypes=auth/jwt
         # Slurmdbd需要使用該路徑中的Key認證token。需要配合下文將Key掛載到Pod中
         AuthAltParameters=jwt_key=/var/jwt/jwt_hs256.key
         AuthType=auth/munge
         SlurmUser=slurm
         # 設定mysql資料庫帳號資訊
         StoragePass=
         StorageHost=
         StorageType=accounting_storage/mysql
         StorageUser=root
         StoragePort=3306
       slurm.conf: |
         # 用於在節點加入Slurm叢集中設定k8scpu，k8smemory擴充資源屬性，防止節點被設定為DOWN狀態
         NodeFeaturesPlugins=node_features/k8s_resources
         # 用於Slurm中提交任務時自動添加k8scpu，k8smemory兩種擴充資源
         JobSubmitPlugins=k8s_resource_completion
         AccountingStorageHost=slurm-test-slurmdbd
         # 使用slurmrestd時必須指定jwt認證
         AuthAltTypes=auth/jwt
         # Slurmctld需要使用該路徑中的Key產生token。需要配合下文將Key掛載到Pod中
         AuthAltParameters=jwt_key=/var/jwt/jwt_hs256.key
         # 用於Copilot將Kubernetes已指派資源同步至Slurm
         GresTypes=k8scpu,k8smemory
         # 填寫${slurmClusterName}-slurmdbd，slurmOperator將會自動建立對應的slurmdbd服務
         AccountingStorageHost=
         AccountingStoragePort=6819
         AccountingStorageType=accounting_storage/slurmdbd
         # 設定JobComp外掛程式使用mysql資料庫時的資訊
         JobCompHost=
         JobCompLoc=/var/log/slurm/slurm_jobcomp.log
         JobCompPass=
         JobCompPort=3306
         JobCompType=jobcomp/mysql
         JobCompUser=root
         # 高可用配置
         SlurmctldHost=

   展開查看如何設定Slurmrestd Pod和Slurmdbd Pod相關配置

   設定Slurmrestd Pod以及Slurmdbd Pod相關配置。

   ...
   headNodeConfig:
     image: "registry-cn-hangzhou.ack.aliyuncs.com/acs/slurm:23.06-1.6-aliyun-49259f59"
     # 將建立出的JWT Key掛載到Slurm中，與上文設定檔中的路徑對應
     volumes:
     - configMap:
         defaultMode: 444
         name: jwt
       name: config-jwt
     volumeMounts:
     - mountPath: /var/jwt
       name: config-jwt
   slurmdbdConfigs:
     nodeSelector: {}
     tolerations: []
     affinity: {}
     resources: {}
     image: "registry-cn-hangzhou.ack.aliyuncs.com/acs/slurm:23.06-1.6-aliyun-49259f59"
     imagePullSecrets: []
     # if .slurmConfigs.createConfigsByConfigMap is true， slurmConfPath and volume and volumeMounts will be auto set as:
     #  volumeMounts:
     #    - name: config-{{ .Values.slurmConfigs.configMapName }}
     #      mountPath: {{ .Values.slurmConfigs.slurmConfigPathInPod }}
     # volumes:
     #   - name: config-{{ .Values.slurmConfigs.configMapName }}
     #     configMap:
     #       name: {{ .Values.slurmConfigs.configMapName }}
     # also for mungeConfigs.createConfigsBySecret
     # 將建立出的JWT Key掛載到Slurm中，與上文設定檔中的路徑對應

     volumes:
     - configMap:
         defaultMode: 444
         name: jwt
       name: config-jwt
     volumeMounts:
     - mountPath: /var/jwt
       name: config-jwt

   slurmrestdConfigs:
     nodeSelector: {}
     tolerations: []
     affinity: {}
     resources: {}
     image: "registry-cn-hangzhou.ack.aliyuncs.com/acs/slurm:23.06-1.6-aliyun-49259f59"
     imagePullSecrets: []
     # if .slurmConfigs.createConfigsByConfigMap is true， slurmConfPath and volume and volumeMounts will be auto set as:
     #  volumeMounts:
     #    - name: config-{{ .Values.slurmConfigs.configMapName }}
     #      mountPath: {{ .Values.slurmConfigs.slurmConfigPathInPod }}
     # volumes:
     #   - name: config-{{ .Values.slurmConfigs.configMapName }}
     #     configMap:
     #       name: {{ .Values.slurmConfigs.configMapName }}
     # also for mungeConfigs.createConfigsBySecret
     # 將建立出的JWT Key掛載到Slurm中，與上文設定檔中的路徑對應
     volumes:
     - configMap:
         defaultMode: 444
         name: jwt
       name: config-jwt
     volumeMounts:
     - mountPath: /var/jwt
       name: config-jwt

4. 使用Helm安裝Chart，執行以下命令將會部署ack-slurm-cluster組件。（如果已經安裝了ack-slurm-cluster，可以使用helm upgrade命令更新helm chart。更新後需要手動清理已有Pod以及Slurmctld的StatefulSet完成配置更新。）

   cd ..
   helm install my-slurm-cluster ack-slurm-cluster # my-slurm-cluster可以根據實際情況變更。

5. 通過Helm安裝之後可以通過helm list查看當前的ack-slurm-cluster是否完成安裝。

   helm list

   預期輸出結果如下。

   NAME                    NAMESPACE       REVISION        UPDATED                                 STATUS          CHART                   APP VERSION
   ack-slurm-cluster       default         1               2024-07-19 14:47:58.126357 +0800 CST    deployed        ack-slurm-cluster-2.0.0 2.0.0

6. 驗證Slurmrestd & Slurmdbd正常啟動

   1. 通過kubectl串連叢集查看slurmdbd Pod是否正常啟動。

      kubectl get pod

      預期輸出結果如下，可以看到此時叢集中有1個Worker節點和3個控制面組件的Pod。

      NAME                          READY   STATUS    RESTARTS   AGE
      slurm-test-slurmctld-dlncz    1/1     Running   0          3h49m
      slurm-test-slurmdbd-8f75r     1/1     Running   0          3h49m
      slurm-test-slurmrestd-mjdzt   1/1     Running   0          3h49m
      slurm-test-worker-cpu-0       1/1     Running   0          166m

   2. 執行以下命令查看日誌資訊，瞭解Slurmdbd是否已經正常啟動。

      kubectl exec slurm-test-slurmdbd-8f75r cat /var/log/slurmdbd.log | head

      預期輸出結果如下。

      kubectl exec [POD] [COMMAND] is DEPRECATED and will be removed in a future version. Use kubectl exec [POD] -- [COMMAND] instead.
      [2024-07-22T19:52:55.727] accounting_storage/as_mysql: _check_mysql_concat_is_sane: MySQL server version is: 8.0.34
      [2024-07-22T19:52:55.737] error: Database settings not recommended values: innodb_lock_wait_timeout
      [2024-07-22T19:52:56.089] slurmdbd version 23.02.7 started

2.1 驗證負載混合調度功能

1. 查看genericnode狀態，可以看到Slurm與Kubernetes的負載狀態。

   kubectl get genericnode

   預期輸出結果如下。

   NAME                    CLUSTERNAME   ALIAS                     TYPE    ALLOCATEDRESOURCES
   cn-hongkong.10.1.0.19                 slurm-test-worker-cpu-0   Slurm   [{"allocated":{"cpu":"0"，"memory":"0"}，"type":"Slurm"}，{"allocated":{"cpu":"1735m"，"memory":"2393Mi"}，"type":"Kubernetes"}]

2. 提交一個任務到Slurm叢集中，相關命令和預期輸出結果如下，可以看到Kubernetes的任務和Slurm的任務資源使用量都反映在了GenericNode上。

   root@iZj6c1wf3c25dbynbna3qgZ ~]# kubectl exec slurm-test-slurmctld-dlncz -- nohup srun --cpus-per-task=3 --mem=4000 --gres=k8scpu:3，k8smemory:4000 sleep inf &
   [1] 4132674

   [root@iZj6c1wf3c25dbynbna3qgZ ~]# kubectl scale deployment nginx-deployment-basic --replicas 2
   deployment.apps/nginx-deployment-basic scaled

   [root@iZj6c1wf3c25dbynbna3qgZ ~]# kubectl get genericnode
   NAME                    CLUSTERNAME   ALIAS                     TYPE    ALLOCATEDRESOURCES
   cn-hongkong.10.1.0.19                 slurm-test-worker-cpu-0   Slurm   [{"allocated":{"cpu":"3"，"memory":"4000Mi"}，"type":"Slurm"}，{"allocated":{"cpu":"2735m"，"memory":"3417Mi"}，"type":"Kubernetes"}]

3. 此時再提交一個任務到Slurm叢集中，可以看到第2個提交的任務進入了PD（Pending）狀態。

   [root@iZj6c1wf3c25dbynbna3qgZ ~]# kubectl exec slurm-test-slurmctld-dlncz -- nohup srun --cpus-per-task=3 --mem=4000 sleep inf &
   [2] 4133454

   [root@iZj6c1wf3c25dbynbna3qgZ ~]# srun: job 2 queued and waiting for resources

   [root@iZj6c1wf3c25dbynbna3qgZ ~]# kubectl exec slurm-test-slurmctld-dlncz -- squeue
    JOBID PARTITION     NAME     USER ST       TIME  NODES NODELIST(REASON)
        2     debug    sleep     root PD       0:00      1 (Resources)
        1     debug    sleep     root  R       2:34      1 slurm-test-worker-cpu-0

在上述的srun的樣本中，我們並沒有指定gres擴充資源，這是由於在slurm叢集啟動時已經載入了job_resource_completion外掛程式，該外掛程式會自動根據cpu和mem的請求量產生對應的gres資源量。如果沒有開啟該外掛程式，您需要手動指定，本例中需要指定的額外參數為--gres=k8scpu:3,k8smemory:4000。如果您需要瞭解關於Slurm任務指令碼參數是如何設定的，您可以展開查看下述內容。

#!/bin/bash
#SBATCH --job-name=test_job                   # 任務名字
#SBATCH --nodes=2                             # 需要的節點數量
#SBATCH --ntasks-per-node=4                   # 每個節點的任務數量
#SBATCH --cpus-per-task=2                     # 每個任務的CPU核心數量
#SBATCH --time=01:00:00                       # 任務啟動並執行最長時間
#SBATCH --output=job_output_%j.txt            # 標準輸出檔案名稱
#SBATCH --error=job_error_%j.txt              # 錯誤輸出檔案名稱

# 使用者的作業命令
srun my_program

sbatch --nodes=2 --ntasks-per-node=4 --cpus-per-task=2 --time=01:00:00 --job-name=test_job my_job_script.sh

（可選）2.2 拓展混合調度功能-非容器化Slurm叢集
