ACK中ExternalDNS服務的配置和使用指南 - Container Service for Kubernetes

ExternalDNS為Kubernetes的入口和服務配置外部DNS伺服器，幫您使用公用DNS伺服器來發現Kubernetes資源。ExternalDNS是從Kubernetes API中檢索資源清單（如Service、Ingress等資源），以確定所需的DNS記錄資訊。本文介紹如何在ACK叢集中部署和使用ExternalDNS服務，並通過樣本驗證其功能特性。

步驟一：配置RAM許可權

對ACK叢集的Worker RAM角色授予對應的RAM許可權，操作步驟如下：

登入Container Service管理主控台，在左側導覽列選擇叢集列表。
在叢集列表頁面，單擊目的地組群名稱，然後在左側導覽列，選擇叢集資訊。

在叢集資訊頁面的基本資料頁簽下，單擊Worker RAM角色右側的連結，前往RAM控制台建立權限原則。

在左側導覽列，單擊權限原則。然後在權限原則頁面單擊建立權限原則。

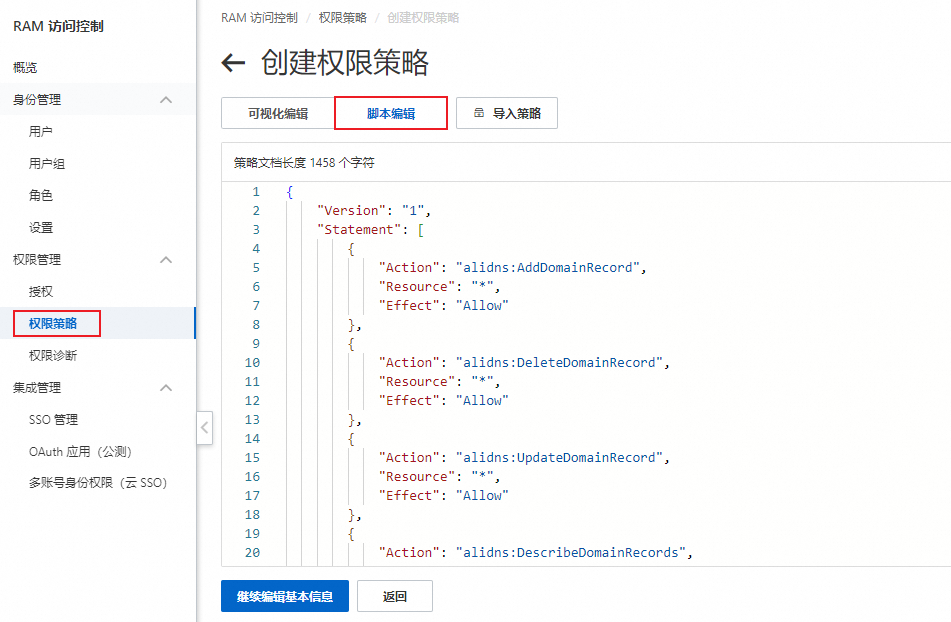

在建立權限原則頁面，單擊指令碼編輯頁簽，將如下自訂授權策略的內容拷貝到編輯框中。

展開查看策略內容

{
    "Version": "1",
    "Statement": [
        {
            "Action": "alidns:AddDomainRecord",
            "Resource": "*",
            "Effect": "Allow"
        },
        {
            "Action": "alidns:DeleteDomainRecord",
            "Resource": "*",
            "Effect": "Allow"
        },
        {
            "Action": "alidns:UpdateDomainRecord",
            "Resource": "*",
            "Effect": "Allow"
        },
        {
            "Action": "alidns:DescribeDomainRecords",
            "Resource": "*",
            "Effect": "Allow"
        },
        {
            "Action": "alidns:DescribeDomains",
            "Resource": "*",
            "Effect": "Allow"
        },
        {
            "Action": "pvtz:AddZoneRecord",
            "Resource": "*",
            "Effect": "Allow"
        },
        {
            "Action": "pvtz:DeleteZoneRecord",
            "Resource": "*",
            "Effect": "Allow"
        },
        {
            "Action": "pvtz:UpdateZoneRecord",
            "Resource": "*",
            "Effect": "Allow"
        },
        {
            "Action": "pvtz:DescribeZoneRecords",
            "Resource": "*",
            "Effect": "Allow"
        },
        {
            "Action": "pvtz:DescribeZones",
            "Resource": "*",
            "Effect": "Allow"
        },
        {
            "Action": "pvtz:DescribeZoneInfo",
            "Resource": "*",
            "Effect": "Allow"
        }
    ]
}

單擊確定，輸入策略名稱稱後單擊確定即可建立自訂策略。

在左側導覽列單擊角色，然後單擊目標Worker RAM角色操作列下的新增授權，然後單擊所有策略類型下拉框中的自訂策略，選中已建立好的自訂策略，然後單擊確認新增授權。

步驟二：部署ExternalDNS服務

在叢集列表頁面，單擊目的地組群名稱，然後在左側導覽列，選擇應用 > Helm。
在Helm頁面，單擊建立。參考如下資訊完成基本資料配置。
參數
樣本值
應用程式名稱
external-dns
命名空間
kube-system
來源
預設為應用市場
Chart
應用情境：選擇全部。
支援架構：選擇amd64。
搜尋方塊：搜尋external-dns。
選中external-dns，單擊下一步。
在參數配置頁面，選擇Chart 版本，並根據實際需求選擇合適的alibabaCloudZoneType以及policy。然後單擊確定。
1. alibabaCloudZoneType：external-dns使用的DNS服務。預設為public。
  1. public：使用阿里雲公用DNS服務。
  2. private：使用阿里雲PrivateZone服務。
2. policy：叢集內Service同步到PrivateZone的DNS記錄的策略。
  1. upsert-only：同步寫入或更新，不同步刪除。
  2. sync：同步寫入、更新、刪除。
```
# public or private
alibabaCloudZoneType: public

# upsert-only or sync
# upsert-only would prevent ExternalDNS from deleting any records, omit to enable full synchronization
# sync would delete records once target service or ingress are released
policy: upsert-only
```

步驟三：使用ExternalDNS服務

說明

ExternalDNS只支援LoadBalancer類型的Service和Ingress配置使用。

為Service配置阿里雲公用DNS服務

登入Alibaba Cloud DNS控制台，擷取公用網域名稱資訊。
說明
確保網域名稱符合規範且完成實名認證。

根據已有經過實名認證的網域名稱，建立測試應用。

apiVersion: v1
kind: Service
metadata:
  name: nginx
  annotations:
    external-dns.alpha.kubernetes.io/hostname: nginx.<公用網域名稱>  # <公用網域名稱>是您經過實名認證的網域名稱。
spec:
  type: LoadBalancer
  ports:
  - port: 80
    name: http
    targetPort: 80
  selector:
    app: nginx

---
apiVersion: apps/v1
kind: Deployment
metadata:
  labels:
    app: nginx
  name: nginx
spec:
  replicas: 1
  selector:
    matchLabels:
      app: nginx
  template:
    metadata:
      labels:
        app: nginx
    spec:
      containers:
      - image: nginx
        name: nginx

說明

其中external-dns.alpha.kubernetes.io/hostname用來配置需掛載的DNS名稱，ExternalDNS會自動建立IP對應的DNS記錄。

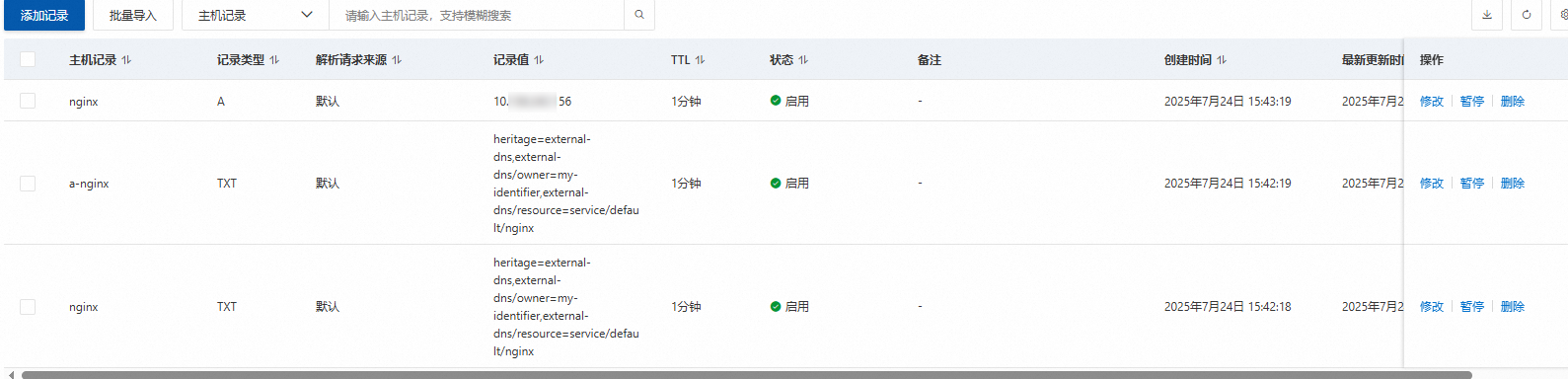

測試應用建立完成後，稍等片刻即可在Alibaba Cloud DNS控制台看到自動添加的DNS記錄。

測試DNS解析結果。

curl nginx.****.com

預期輸出：

<!DOCTYPE html>
<html>
<head>
<title>Welcome to nginx!</title>
<style>
html { color-scheme: light dark; }
body { width: 35em; margin: 0 auto;
font-family: Tahoma, Verdana, Arial, sans-serif; }
</style>
</head>
<body>
<h1>Welcome to nginx!</h1>
<p>If you see this page, the nginx web server is successfully installed and
working. Further configuration is required.</p>

<p>For online documentation and support please refer to
<a href="http://nginx.org/">nginx.org</a>.<br/>
Commercial support is available at
<a href="http://nginx.com/">nginx.com</a>.</p>

<p><em>Thank you for using nginx.</em></p>
</body>
</html>

為Ingress配置阿里雲公用DNS服務

登入Alibaba Cloud DNS控制台，擷取公用網域名稱資訊。
說明
確保網域名稱符合規範且完成實名認證。

根據已有經過實名認證的網域名稱，建立測試應用。

apiVersion: v1
kind: Service
metadata:
  name: nginx
spec:
  type: LoadBalancer
  ports:
  - port: 80
    name: http
    targetPort: 80
  selector:
    app: nginx

---
apiVersion: apps/v1
kind: Deployment
metadata:
  labels:
    app: nginx
  name: nginx
spec:
  replicas: 1
  selector:
    matchLabels:
      app: nginx
  template:
    metadata:
      labels:
        app: nginx
    spec:
      containers:
      - image: nginx
        name: nginx
---
apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
  name: nginx
spec:
  ingressClassName: nginx
  rules:
  - host: nginx-ing.<公用網域名稱>  # <公用網域名稱>是您經過實名認證的網域名稱。
    http:
      paths:
      - backend:
          service:
            name: nginx
            port:
              number: 80
        path: /
        pathType: ImplementationSpecific

說明

其中host用來配置需掛載的DNS名稱，ExternalDNS會自動建立IP對應的DNS記錄。

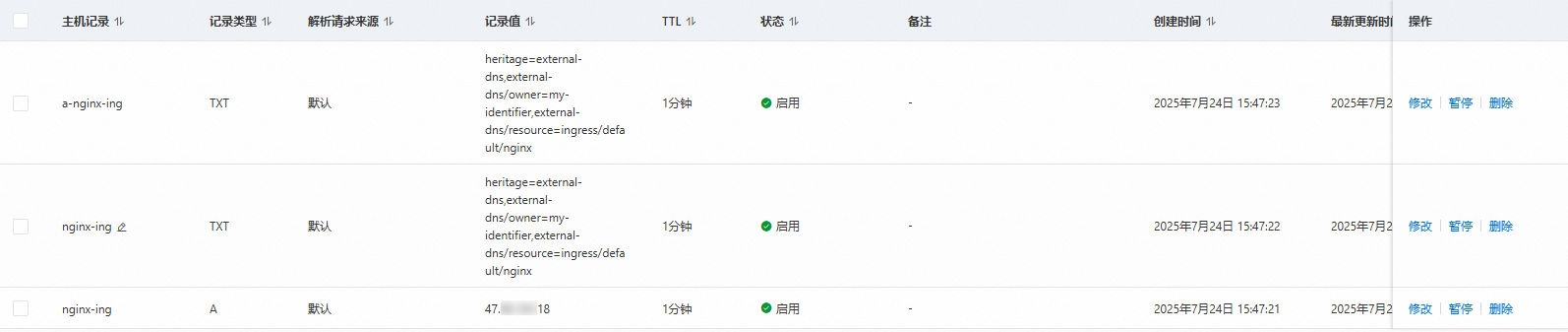

測試應用建立完成後，稍等片刻即可在Alibaba Cloud DNS控制台看到自動添加的DNS記錄。

使用以下命令，測試DNS解析結果。

curl nginx-ing.****.com

預期輸出：

<!DOCTYPE html>
<html>
<head>
<title>Welcome to nginx!</title>
<style>
html { color-scheme: light dark; }
body { width: 35em; margin: 0 auto;
font-family: Tahoma, Verdana, Arial, sans-serif; }
</style>
</head>
<body>
<h1>Welcome to nginx!</h1>
<p>If you see this page, the nginx web server is successfully installed and
working. Further configuration is required.</p>

<p>For online documentation and support please refer to
<a href="http://nginx.org/">nginx.org</a>.<br/>
Commercial support is available at
<a href="http://nginx.com/">nginx.com</a>.</p>

<p><em>Thank you for using nginx.</em></p>
</body>
</html>

為Service配置阿里雲PrivateZone服務

如果使用阿里雲DNS提供PrivateZone功能，需確保4中alibabaCloudZoneType值為private，且PrivateZone對應的私人網域名稱已關聯VPC，操作步驟如下：

登入Alibaba Cloud DNS控制台。
在左側導覽列單擊內網網域名稱解析，然後在內網網域名稱解析 (PrivateZone和自建DNS)，單擊添加網域名稱（Zone），然後在添加內建權威網域名稱 (Zone）側邊欄中，輸入內建權威網域名稱 (Zone)，並單擊確定。
找到目標Zone，單擊其操作列下的解析記錄，手動添加一條記錄，有解析記錄後才能關聯VPC。
關於PrivateZone解析記錄支援的記錄類型及使用說明，請參見PrivateZone解析記錄支援的記錄類型。
在添加完解析記錄後，單擊其操作列下的生效範圍設定，在生效於阿里雲VPC內網下拉框選擇目的地組群對應的VPC資訊後，再單擊確定進行關聯。

驗證網域名稱解析。

在目的地組群建立測試應用。

apiVersion: v1
kind: Service
metadata:
  name: nginx
  annotations:
    external-dns.alpha.kubernetes.io/hostname: nginx.<Zone名稱>  #<Zone名稱>是您在PrivateZone頁面添加的Zone名稱。
    service.beta.kubernetes.io/alibaba-cloud-loadbalancer-address-type: "intranet"  # 私網類型的負載平衡。
spec:
  type: LoadBalancer
  ports:
  - port: 80
    name: http
    targetPort: 80
  selector:
    app: nginx

---
apiVersion: apps/v1
kind: Deployment
metadata:
  labels:
    app: nginx
  name: nginx
spec:
  replicas: 1
  selector:
    matchLabels:
      app: nginx
  template:
    metadata:
      labels:
        app: nginx
    spec:
      containers:
      - image: registry.cn-hangzhou.aliyuncs.com/acs-sample/nginx:latest
        name: nginx

說明

其中external-dns.alpha.kubernetes.io/hostname為PrivateZone的網域名稱，ExternalDNS會自動建立IP對應的DNS記錄。

測試應用建立完成後，稍等片刻即可在Alibaba Cloud DNS控制台看到自動添加的DNS記錄。

測試DNS解析結果。

curl nginx.****

預期輸出：

<!DOCTYPE html>
<html>
<head>
<title>Welcome to nginx!</title>
<style>
html { color-scheme: light dark; }
body { width: 35em; margin: 0 auto;
font-family: Tahoma, Verdana, Arial, sans-serif; }
</style>
</head>
<body>
<h1>Welcome to nginx!</h1>
<p>If you see this page, the nginx web server is successfully installed and
working. Further configuration is required.</p>

<p>For online documentation and support please refer to
<a href="http://nginx.org/">nginx.org</a>.<br/>
Commercial support is available at
<a href="http://nginx.com/">nginx.com</a>.</p>

<p><em>Thank you for using nginx.</em></p>
</body>
</html>

為Ingress配置阿里雲PrivateZone服務

登入Alibaba Cloud DNS控制台。
在左側導覽列單擊內網網域名稱解析，然後在內網網域名稱解析 (PrivateZone和自建DNS)，單擊添加網域名稱（Zone），然後在添加內建權威網域名稱 (Zone）側邊欄中，輸入內建權威網域名稱 (Zone)，並單擊確定。
找到目標Zone，單擊其操作列下的解析記錄，手動添加一條記錄，有解析記錄後才能關聯VPC。
關於PrivateZone解析記錄支援的記錄類型及使用說明，請參見PrivateZone解析記錄支援的記錄類型。
在添加完解析記錄後，單擊其操作列下的生效範圍設定，在生效於阿里雲VPC內網下拉框選擇目的地組群對應的VPC資訊後，再單擊確定進行關聯。

驗證網域名稱解析。

在目的地組群建立測試應用。

apiVersion: v1
kind: Service
metadata:
  name: nginx
  annotations:
    service.beta.kubernetes.io/alibaba-cloud-loadbalancer-address-type: "intranet"  #私網類型的負載平衡。
spec:
  type: LoadBalancer
  ports:
  - port: 80
    name: http
    targetPort: 80
  selector:
    app: nginx

---
apiVersion: apps/v1
kind: Deployment
metadata:
  labels:
    app: nginx
  name: nginx
spec:
  replicas: 1
  selector:
    matchLabels:
      app: nginx
  template:
    metadata:
      labels:
        app: nginx
    spec:
      containers:
      - image: registry.cn-hangzhou.aliyuncs.com/acs-sample/nginx:latest
        name: nginx
---
apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
  name: nginx
spec:
  ingressClassName: nginx
  rules:
  - host: nginx-ing.<Zone名稱>  # <Zone名稱>是您在PrivateZone頁面添加的Zone名稱。
    http:
      paths:
      - backend:
          service:
            name: nginx
            port:
              number: 80
        path: /
        pathType: ImplementationSpecific

測試應用建立完成後，稍等片刻即可在Alibaba Cloud DNS控制台看到自動添加的DNS記錄。

測試DNS解析結果。

curl nginx-ing.****

預期輸出：

<!DOCTYPE html>
<html>
<head>
<title>Welcome to nginx!</title>
<style>
html { color-scheme: light dark; }
body { width: 35em; margin: 0 auto;
font-family: Tahoma, Verdana, Arial, sans-serif; }
</style>
</head>
<body>
<h1>Welcome to nginx!</h1>
<p>If you see this page, the nginx web server is successfully installed and
working. Further configuration is required.</p>

<p>For online documentation and support please refer to
<a href="http://nginx.org/">nginx.org</a>.<br/>
Commercial support is available at
<a href="http://nginx.com/">nginx.com</a>.</p>

<p><em>Thank you for using nginx.</em></p>
</body>
</html>
