開啟調度功能

在ACK託管叢集Pro版叢集中部署GPU計算任務時，可通過為GPU節點分配調度屬性標籤（如獨佔、共用、拓撲感知等）和指定卡型標籤（卡型調度），實現資源使用率最佳化與應用精準調度。

調度標籤介紹

GPU調度標籤通過標識GPU型號、資源分派策略等資訊，實現資源精細化管理與高效調度。

調度模式	標籤值	適用情境
獨佔調度（預設）	`ack.node.gpu.schedule: default`	效能要求高、需獨佔整卡的任務，如模型訓練、HPC等。
共用調度	`ack.node.gpu.schedule: cgpu` `ack.node.gpu.schedule: core_mem` `ack.node.gpu.schedule: share` `ack.node.gpu.schedule: mps`	提升 GPU 利用率，適用於多租戶、推理等多個輕量型工作並發啟動並執行情境。 `cgpu`：算力共用，顯存隔離，基於阿里雲cGPU共用技術實現。 `core_mem`：算力與顯存隔離。 `share`：共用算力和顯存資源，無隔離。 `mps`：算力共用，顯存隔離，基於NVIDIA MPS隔離功能結合阿里雲cGPU技術實現。
共用調度	`ack.node.gpu.placement: binpack` `ack.node.gpu.placement: spread`	適用於在開啟`cgpu`、`core_mem`、`share`、`mps`共用調度功能後，且單個節點含多張GPU卡，最佳化多GPU卡資源的分配策略。 `binpack`：（預設）多卡緊湊調度，多個Pod優先填滿一張GPU後再分配下一張，減少資源片段，適合資源使用率或節能優先的情境。 `spread`：多卡分散調度，將Pod分散到不同GPU上，降低單卡故障影響，適合高可用性任務。
拓撲感知調度	`ack.node.gpu.schedule: topology`	根據單機內GPU物理拓撲關係，為Pod自動分配通訊頻寬最優的GPU組合，適用於對GPU之間通訊延遲敏感的任務。
卡型調度	`aliyun.accelerator/nvidia_name: <GPU顯卡名稱>` 配合卡型調度設定GPU任務的顯存容量、總GPU卡數。 `aliyun.accelerator/nvidia_mem: <每張卡的顯存容量>` `aliyun.accelerator/nvidia_count: <總共擁有的GPU卡數>`	將任務調度到指定 GPU 型號的節點上，或避開特定型號。

一個節點只能啟用一種 GPU 調度模式（獨佔、共用或拓撲感知）。啟用後，其他調度模式所上報的擴充資源將自動置為 0。

獨佔調度

節點未添加任何GPU調度標籤，則預設啟用獨佔調度。此時，節點以單張GPU卡為最小配置單位，為Pod提供GPU資源。

若已開啟其他GPU調度模式，僅刪除標籤無法恢複獨佔調度，需通過節點池將標籤值修改為 ack.node.gpu.schedule: default 才能恢複獨佔調度能力。

共用調度

共用調度，僅支援ACK託管叢集Pro版。具體資訊，請參見使用限制。

安裝共用調度組件ack-ai-installer。
1. 登入Container Service管理主控台，在左側導覽列選擇叢集列表。
2. 在叢集列表頁面，單擊目的地組群名稱，然後在左側導覽列，選擇應用 > 雲原生AI套件。
3. 在雲原生AI套件頁面，單擊一鍵部署。在一鍵部署雲原生AI套件頁面，選中調度策略擴充（批量任務調度、GPU共用、GPU拓撲感知）。
  如何設定cGPU服務支援的算力調度Policy策略，請參見安裝並使用cGPU服務。
4. 在雲原生AI套件頁面，單擊部署雲原生AI套件。
  在雲原生AI套件頁面組件列表，查看已安裝的共用GPU組件ack-ai-installer。
開啟共用調度功能。
1. 在叢集列表頁面，單擊目的地組群名稱，然後在左側導覽列，選擇節點管理 > 節點池。
2. 在節點池頁面，單擊建立節點池配置節點標籤，單擊確認配置。
  其餘配置項資訊可保持預設。關於節點標籤的使用情境，請參見調度標籤介紹。
  - 配置基礎共用調度。
    單擊節點標籤（Labels）的，設定鍵為ack.node.gpu.schedule，可選擇配置cgpu、core_mem、share、mps（需安裝MPS Control Daemon組件）標籤值之一。
  - 配置多卡共用調度。
    當節點包含多張GPU卡，最佳化多GPU卡資源的分配策略時，可在基礎共用調度上，進一步配置多卡共用調度。
    單擊節點標籤（Labels）的，設定鍵為ack.node.gpu.placement，可選擇配置binpack、spread標籤值之一。
驗證是否已開啟共用調度功能。
cgpu/share/mps
將變數<NODE_NAME>替換為目標節點名稱後，執行以下命令，驗證節點池是否開啟cgpu/share/mps共用調度功能。
kubectl get nodes <NODE_NAME> -o yaml | grep -q "aliyun.com/gpu-mem"
預期輸出：
aliyun.com/gpu-mem: "60"
aliyun.com/gpu-mem欄位不為0，說明已開啟cgpu/share/mps共用調度功能。
core_mem
將變數<NODE_NAME>替換為目標節點名稱後，執行以下命令，驗證節點池是否開啟core_mem共用調度功能。
kubectl get nodes <NODE_NAME> -o yaml | grep -E 'aliyun\.com/gpu-core\.percentage|aliyun\.com/gpu-mem'
預期輸出：
aliyun.com/gpu-core.percentage:"80" aliyun.com/gpu-mem:"6"
欄位aliyun.com/gpu-core.percentage和aliyun.com/gpu-mem均不為0，說明已開啟core_mem共用調度功能。
binpack
使用共用GPU調度GPU資源查詢工具，執行以下命令，查詢節點GPU資源分派情況：
kubectl inspect cgpu
預期輸出：
NAME IPADDRESS GPU0(Allocated/Total) GPU1(Allocated/Total) GPU2(Allocated/Total) GPU3(Allocated/Total) GPU Memory(GiB) cn-shanghai.192.0.2.109 192.0.2.109 15/15 9/15 0/15 0/15 24/60 -------------------------------------------------------------------------------------- Allocated/Total GPU Memory In Cluster: 24/60 (40%)
輸出結果表明，GPU0資源已全部分配15/15，GPU1已指派資源為9/15，符合優先填滿一張GPU後再分配下一張的調度策略，binpack策略生效。
spread
使用共用調度GPU資源查詢工具，執行以下命令，查詢節點GPU資源分派情況：
```
kubectl inspect cgpu
```
預期輸出：
```
NAME                   IPADDRESS      GPU0(Allocated/Total)  GPU1(Allocated/Total)  GPU2(Allocated/Total)  GPU3(Allocated/Total)  GPU Memory(GiB)
cn-shanghai.192.0.2.109  192.0.2.109  4/15                   4/15                   0/15                   4/15                   12/60
--------------------------------------------------------------------------------------
Allocated/Total GPU Memory In Cluster:
12/60 (20%)
```
輸出結果表明，GPU0已指派資源4/15，GPU1已指派資源為4/15，GPU3已指派資源為4/15，符合優先將Pod分散到不同GPU上的調度策略，spread策略生效。

拓撲感知調度

拓撲感知調度，僅支援ACK託管叢集Pro版。具體資訊，請參見系統組件版本要求。

安裝共用調度組件ack-ai-installer。
開啟拓撲感知調度功能。
通過節點池為 GPU 節點添加拓撲感知調度標籤：在目標節點池的節點標籤中，設定鍵為 ack.node.gpu.schedule，值為 topology。
節點啟用GPU拓撲感知調度後，不再支援非拓撲感知GPU資源的調度。如需恢複，請通過節點池將標籤值改為 default。
驗證是否已開啟拓撲感知調度功能。
將變數<NODE_NAME>替換為目標節點名稱後，執行以下命令，驗證節點池是否開啟topology拓撲感知調度功能。
```
kubectl get nodes <NODE_NAME> -o yaml | grep aliyun.com/gpu
```
預期輸出：
```
aliyun.com/gpu: "2"
```
aliyun.com/gpu欄位不為0，說明已開啟topology拓撲感知調度功能。

卡型調度

將任務調度到指定 GPU 型號的節點上，或避開特定型號。

查看節點GPU卡型。
執行以下命令，在叢集中查詢節點的GPU卡型。
節點GPU卡型名稱：NVIDIA_NAME欄位。
```
kubectl get nodes -L aliyun.accelerator/nvidia_name
```
預期輸出如下：
```
NAME                        STATUS   ROLES    AGE   VERSION            NVIDIA_NAME
cn-shanghai.192.XX.XX.176   Ready    <none>   17d   v1.26.3-aliyun.1   Tesla-V100-SXM2-32GB
cn-shanghai.192.XX.XX.177   Ready    <none>   17d   v1.26.3-aliyun.1   Tesla-V100-SXM2-32GB
```
展開查看更多方式查看GPU卡型。
在叢集列表頁面，單擊目的地組群名稱，然後在左側導覽列，選擇工作負載 > 容器組。在建立的容器所在行（例如tensorflow-mnist-multigpu-***），單擊操作列的終端。然後從下拉式清單中選擇需要登入的容器，執行如下命令。
- 查詢卡型：nvidia-smi --query-gpu=gpu_name --format=csv,noheader --id=0 | sed -e 's/ /-/g'
- 查詢每張卡顯存容量：nvidia-smi --id=0 --query-gpu=memory.total --format=csv,noheader | sed -e 's/ //g'
- 查詢節點上總共擁有的GPU卡數：nvidia-smi -L | wc -l

開啟卡型調度。

在叢集列表頁面，單擊目的地組群名稱，然後在左側導覽列，選擇工作負載 > 任務。

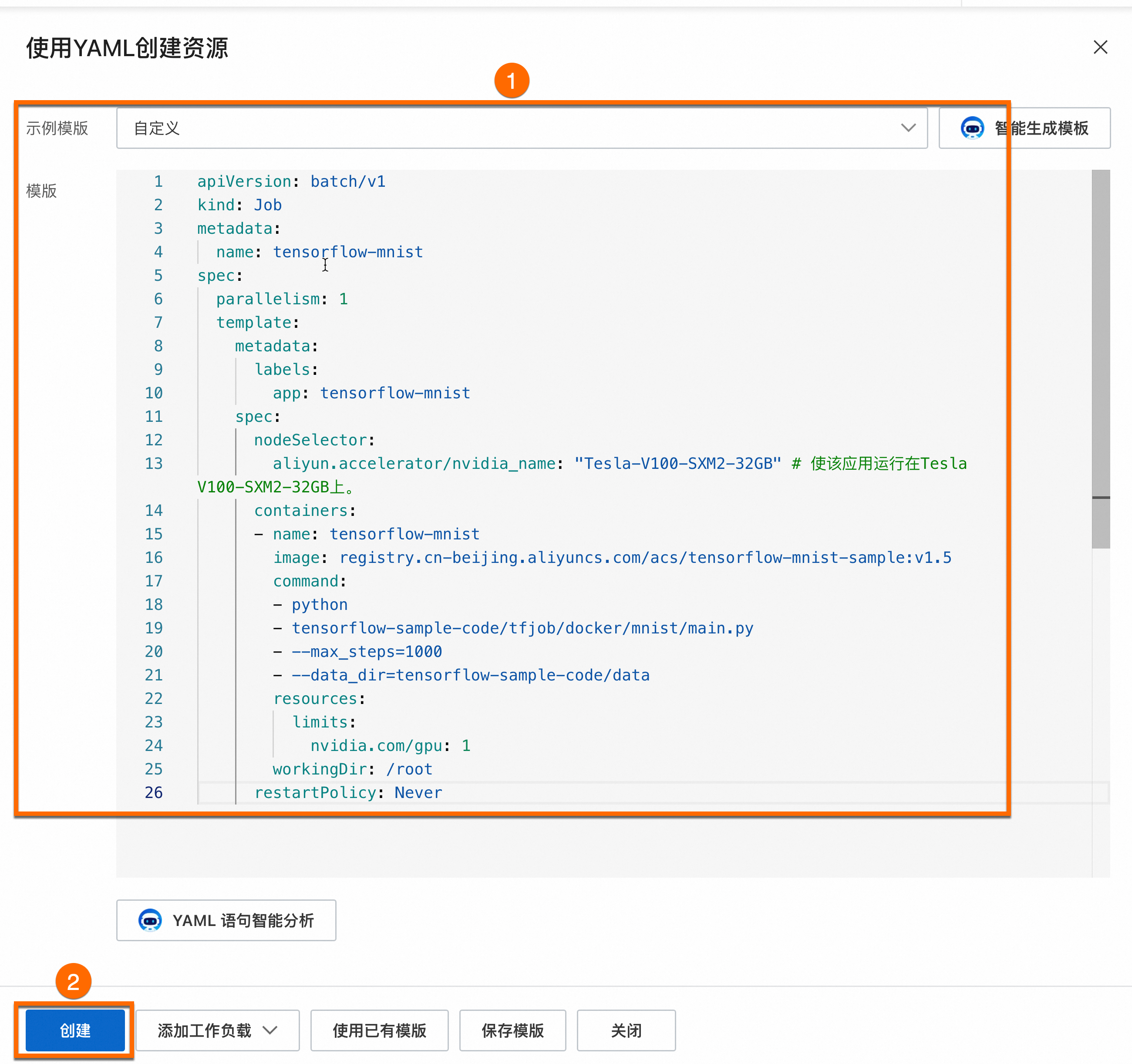

在任務頁面，單擊使用YAML建立資源。使用如下樣本建立應用，並開啟卡型調度功能。

指定特定卡型

利用GPU卡型調度標籤，讓業務運行在指定卡型的節點上。

將aliyun.accelerator/nvidia_name: "Tesla-V100-SXM2-32GB" 代碼中Tesla-V100-SXM2-32GB替換為節點實際卡型。

展開查看YAML檔案詳細資料

apiVersion: batch/v1
kind: Job
metadata:
  name: tensorflow-mnist
spec:
  parallelism: 1
  template:
    metadata:
      labels:
        app: tensorflow-mnist
    spec:
      nodeSelector:
        aliyun.accelerator/nvidia_name: "Tesla-V100-SXM2-32GB" # 使該應用運行在Tesla V100-SXM2-32GB上
      containers:
      - name: tensorflow-mnist
        image: registry.cn-beijing.aliyuncs.com/acs/tensorflow-mnist-sample:v1.5
        command:
        - python
        - tensorflow-sample-code/tfjob/docker/mnist/main.py
        - --max_steps=1000
        - --data_dir=tensorflow-sample-code/data
        resources:
          limits:
            nvidia.com/gpu: 1
        workingDir: /root
      restartPolicy: Never

建立成功後，可在左側導覽列中選擇工作負載 > 容器組，查看樣本 Pod 是否已調度到對應卡型的節點上。

屏蔽特定卡型

利用GPU卡型調度標籤，通過節點親和性與反親和性，避免讓業務運行在某些卡型上。

將values: - "Tesla-V100-SXM2-32GB"中Tesla-V100-SXM2-32GB替換為節點實際卡型。

展開查看YAML檔案詳細資料

apiVersion: batch/v1
kind: Job
metadata:
  name: tensorflow-mnist
spec:
  parallelism: 1
  template:
    metadata:
      labels:
        app: tensorflow-mnist
    spec:
      affinity:
        nodeAffinity:
          requiredDuringSchedulingIgnoredDuringExecution:
            nodeSelectorTerms:
            - matchExpressions:
              - key: aliyun.accelerator/nvidia_name  # 卡型調度標籤
                operator: NotIn
                values:
                - "Tesla-V100-SXM2-32GB"            # 避免Pod調度到卡型為Tesla-V100-SXM2-32GB上。
      containers:
      - name: tensorflow-mnist
        image: registry.cn-beijing.aliyuncs.com/acs/tensorflow-mnist-sample:v1.5
        command:
        - python
        - tensorflow-sample-code/tfjob/docker/mnist/main.py
        - --max_steps=1000
        - --data_dir=tensorflow-sample-code/data
        resources:
          limits:
            nvidia.com/gpu: 1
        workingDir: /root
      restartPolicy: Never

建立成功後，應用不會調度到標籤鍵為aliyun.accelerator/nvidia_name且對應值為Tesla-V100-SXM2-32GB的節點，但允許調度到其他卡型的GPU節點。

最佳實務：以節點池劃分調度方式

建議為每種 GPU 調度模式建立獨立的節點池，通過節點池標籤統一管理調度屬性，避免在同一節點池內混用多種調度模式。推薦劃分方式如下：

獨佔調度節點池：無需添加任何 GPU 調度標籤，節點預設即為獨佔調度。適用於模型訓練、HPC 等需獨佔整卡的任務。
共用調度節點池：設定 ack.node.gpu.schedule: cgpu（或其他共用標籤值）。適用於推理服務、多租戶等需提升 GPU 利用率的情境。
拓撲感知節點池：設定 ack.node.gpu.schedule: topology。適用於分布式訓練等對 GPU 間通訊延遲敏感的任務。

卡型調度標籤（aliyun.accelerator/nvidia_name）可與上述任意調度模式組合使用，用於進一步限制 Pod 調度到指定 GPU 型號的節點。

變更調度模式

若需變更某個節點的調度模式，必須將該節點從原節點池移除，再加入目標調度模式的節點池。
若需變更整個節點池的調度模式，請通過節點池操作修改標籤。修改節點池標籤預設僅對新增節點生效；如需同步到存量節點，請在編輯節點池時勾選同步更新存量節點的汙點（Taints）及節點標籤（Labels）。
重要
通過 kubectl label 直接修改節點調度標籤可能存在潛在風險，強烈不建議這樣操作。
直接執行 kubectl label node <NODE_NAME> ack.node.gpu.schedule=<value> --overwrite 切換調度模式，可能導致節點上已啟動並執行 GPU Pod 資源分派異常，甚至觸發 Pod 驅逐或不可恢複的調度錯誤。請通過節點池標籤統一管理調度模式，確保節點池內所有節點標籤一致。
