    Container Service for Kubernetes：使用Spark History Server查看Spark作業資訊

    文件中心

    Container Service for Kubernetes：使用Spark History Server查看Spark作業資訊

    更新時間：Dec 26, 2025

    Spark應用程式在運行期間會向外提供Web UI服務用於可視化作業資訊，例如Stage和Task的詳細資料、記憶體使用量情況等。為了能夠在作業執行結束後查看作業執行情況，您需要將Spark作業日誌持久化到某一後端儲存中，並通過ack-spark-history-server組件去解析該日誌並渲染成Web UI對外提供服務。本文將介紹如何在ACK叢集中使用Spark History Server查看Spark作業的運行情況。

    前提條件

    步驟一：部署ack-spark-history-server組件

    1. 登入Container Service管理主控台，在左側導覽列選擇市場 > 應用市場。

    2. 在應用市場頁面，單擊應用目錄頁簽，搜尋並選中ack-spark-history-server。

    3. 在ack-spark-history-server頁面，單擊一鍵部署。

    4. 在建立面板中，選擇叢集和命名空間，然後單擊下一步。

    5. 在參數配置頁面，設定相應參數，然後單擊確定。

      以下是關於日誌儲存、環境變數和Service配置參數的說明。您可以根據需求自訂參數配置。您可以在ack-spark-history-server頁面中的配置項查看全量配置項說明。

      說明

      在部署ack-spark-history-server組件時需要指定一個日誌儲存後端，例如阿里雲OSS、PVC或HDFS等。

      • （必選）配置日誌儲存後端

        在配置日誌儲存後端時，您可以選擇阿里雲OSS、PVC或HDFS等選項。以下為各儲存後端的配置說明。

        使用OSS作為儲存後端

        當使用OSS作為日誌儲存後端時，需要設定如下參數。

        重要

        Spark作業在寫入日誌時，需要等待作業執行結束後才可以上傳，因此無法即時查看正在啟動並執行作業日誌，只能查看已完成作業的日誌。

        參數

        描述

        樣本值

        spark.history.fs.logDirectory

        日誌目錄的URL。確保在部署組件之前，日誌目錄已建立，例如spark/spark-events。關於如何建立目錄請參見管理目錄。

        oss://<Bucket name>/spark/spark-events

        storage.oss.enable

        啟用阿里雲Object Storage Service服務（OSS、OSS-HDFS）作為日誌儲存後端。

        true

        storage.oss.endpoint

        阿里雲OSS訪問端點。

        oss-cn-beijing-internal.aliyuncs.com

        storage.oss.existingSecret

        （推薦）已擁有讀取OSS訪問憑證的Secret名稱。關於如何建立OSS訪問憑證的Secret YAML，請參見OSS訪問憑證Secret YAML樣本。

        spark-oss-secret

        storage.oss.createSecret

        如果沒有指定已有的Secret，將自動建立一個用於儲存OSS訪問憑證的Secret。

        不涉及。

        storage.oss.createSecret.accessKeyId

        阿里雲AccessKey ID。

        yourAccessKeyID

        storage.oss.createSecret.accessKeySecret

        阿里雲AccessKey Secret。

        yourAccessKeySecret

        OSS訪問憑證Secret YAML樣本

        確保Secret中包含OSS_ACCESS_KEY_ID和OSS_ACCESS_KEY_SECRET兩個欄位。

        1. 使用以下內容建立spark-oss-secret.yaml。

          apiVersion: v1
kind: Secret
metadata:
  name: spark-oss-secret
  namespace: spark-operator
stringData:
  OSS_ACCESS_KEY_ID: ""       # 阿里雲AccessKey ID。
  OSS_ACCESS_KEY_SECRET: ""   # 阿里雲AccessKey Secret。

        2. 執行以下命令以建立OSS訪問憑證Secret。

          kubectl apply -f spark-oss-secret.yaml

        使用PVC作為儲存後端

        使用PVC作為日誌儲存後端時，需要設定如下參數。

        參數

        描述

        樣本值

        spark.history.fs.logDirectory

        日誌目錄的URL。

        file:///mnt/spark/spark-events

        storage.pvc.enable

        啟用PVC作為日誌儲存後端。

        true

        storage.pvc.name

        已經存在的PVC名稱。確保在ack-spark-history-server需要的命名空間中提前建立好PV和PVC，並成功綁定。關於如何建立並綁定PVC請參見儲存-CSI。

        "<PVC name>"

        storage.pvc.mountPath

        PVC在容器中的掛載路徑。

        "/mnt"

        使用HDFS作為儲存後端

        使用HDFS作為儲存後端時，需要設定如下參數。

        參數

        描述

        樣本值

        spark.history.fs.logDirectory

        日誌目錄的URL。

        hdfs://namenode:port/spark/spark-events

      • （可選）配置Service類型和連接埠

        預設會建立一個Service資源用於暴露History Server的Web UI，可以通過service.type和service.port參數配置Service的類型和連接埠號碼。

        參數

        描述

        預設值

        service.type

        選擇Service類型。取值：

        • ClusterIP

        • NodePort

        • LoadBalancer

        ClusterIP

        service.port

        Web UI訪問連接埠號碼。

        18080

      • （可選）配置環境變數

        您可以在env參數中添加環境變數，對History Server進行配置。

        環境變數

        描述

        預設值

        SPARK_DAEMON_MEMORY

        分配給History Server的記憶體大小。

        1g

        SPARK_DAEMON_JAVA_OPTS

        History Server JVM配置項。

        ""

        SPARK_DAEMON_CLASSPATH

        History Server類路徑。

        ""

        SPARK_PUBLIC_DNS

        History Server的外網地址。如果沒有設定歷史伺服器的外網地址，應用歷史將預設使用內部地址，這可能導致連結失效。

        ""

        SPARK_HISTORY_OPTS

        一組spark.history.*配置項。

        ""

        您可以在sparkConf參數中添加配置，來設定History Server。常用配置項如下。

        屬性名稱

        描述

        預設值

        spark.history.fs.update.interval

        檢測日誌更新的時間間隔。

        10s

        spark.history.fs.retainedApplications

        緩衝UI資料的應用最大數量。

        50

        spark.history.ui.port

        History Server連接埠號碼。

        18080

        spark.history.fs.cleaner.enabled

        是否周期性地清理事件記錄。

        false

        spark.history.fs.cleaner.interval

        當 spark.history.fs.cleaner.enabled=true 時，指定清理事件記錄的時間間隔。

        1d

        spark.history.fs.cleaner.maxAge

        當spark.history.fs.cleaner.enabled=true時，清理記錄檔時會刪除存活時間超過該閾值的日誌。

        7d

        spark.history.fs.cleaner.maxNum

        當spark.history.fs.cleaner.enabled=true時，設定保留的記錄檔數量的最大值，超過該閾值的記錄檔將在清理觸發時被刪除。

        Int.MaxValue

        spark.history.fs.driverlog.cleaner.enabled

        是否周期性地清理Driver事件記錄。

        spark.history.fs.cleaner.enabled

        spark.history.fs.driverlog.cleaner.interval

        當spark.history.fs.driverlog.cleaner.enabled=true 時，指定清理Driver事件記錄的時間間隔。

        spark.history.fs.cleaner.interval

        spark.history.fs.driverlog.cleaner.maxAge

        當spark.history.fs.driverlog.cleaner.enabled=true時，清理Driver事件記錄時會刪除存活時間超過該閾值的日誌。

        spark.history.fs.cleaner.maxAge

        spark.history.fs.numReplayThreads

        處理記錄檔時建立的線程數量。

        25%的可用CPU核心數。

        spark.history.store.maxDiskUsage

        應用歷史緩衝所能使用的磁碟大小上限。

        10g

    步驟二：訪問Spark History Server Web UI

    在預設配置中，Service的類型為ClusterIP。訪問Spark History Server的Web UI，需要將其服務轉寄到本地的18080連接埠。您可以參見以下方式進行配置。如果您需要使用已有的Server Load Balancer執行個體進行訪問，請參見通過使用已有負載平衡的服務暴露應用。

    重要

    通過kubectl port-forward命令建立的連接埠轉寄僅適用於測試環境下的快速驗證，不適合在生產環境中使用，使用時請注意安全風險。

    1. 執行以下命令，配置本地連接埠轉寄。

      RELEASE_NAME=spark-history-server
RELEASE_NAMESPACE=spark-operator

SERVICE_NAME=${RELEASE_NAME}-service
SERVICE_PORT=$(kubectl get service ${SERVICE_NAME} --namespace ${RELEASE_NAMESPACE} -o jsonpath="{.spec.ports[0].port}")

echo "Now you can go to http://127.0.0.1:18080 to visit spark history server."
kubectl port-forward --namespace ${RELEASE_NAMESPACE} services/${SERVICE_NAME} 18080:${SERVICE_PORT}

      預期輸出：

      Now you can go to http://127.0.0.1:18080 to visit spark history server.
Forwarding from 127.0.0.1:18080 -> 18080
Forwarding from [::1]:18080 -> 18080

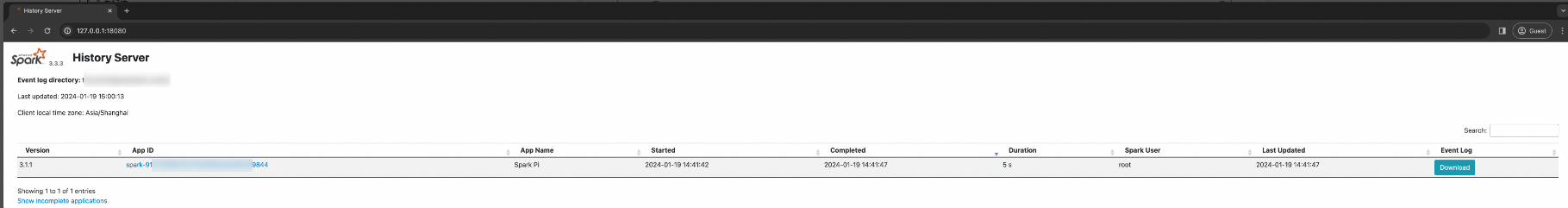

    2. 瀏覽器中訪問http://127.0.0.1:18080，查看Spark History Server Web UI。


    步驟三：在Spark作業啟用日誌記錄

    部署ack-spark-history-server組件後，還需在Spark作業中啟用事件記錄記錄功能。請配置以下兩個參數，以啟用並儲存Spark作業的事件記錄。

    參數

    描述

    樣本值

    spark.eventLog.enabled

    啟用事件記錄記錄。取值：

    • true

    • false

    true

    spark.eventLog.dir

    事件記錄儲存路徑。取值：

    • oss://<Bucket name>/spark/spark-events（OSS路徑）

    • hdfs://namenode:port/spark/spark-events（HDFS路徑）

    • file:///tmp/spark/spark-events（本地路徑）

    oss://<Bucket name>/spark/spark-events

    樣本情境：在Spark作業中配置OSS日誌記錄

    以下是將OSS作為儲存後端進行日誌記錄配置的詳細步驟。

    1. 構建Spark容器鏡像

      由於社區的Spark容器鏡像不包含訪問OSS所需的相關JAR包，您需要自行構建Spark容器鏡像，將Hadoop OSS SDK的相關JAR包添加到鏡像中。以下是一個Dockerfile樣本。關於Container Registry構建鏡像請參見使用企業版執行個體構建鏡像。根據Dockerfile構建鏡像並推送至您自己的鏡像倉庫，注意調整Spark對應的Hadoop版本的依賴JAR包。

      ARG SPARK_IMAGE=registry-cn-hangzhou.ack.aliyuncs.com/dev/spark:3.5.2

FROM ${SPARK_IMAGE}

# Add dependency for Hadoop Aliyun OSS support
ADD --chmod=644 https://repo1.maven.org/maven2/org/apache/hadoop/hadoop-aliyun/3.3.4/hadoop-aliyun-3.3.4.jar ${SPARK_HOME}/jars
ADD --chmod=644 https://repo1.maven.org/maven2/com/aliyun/oss/aliyun-sdk-oss/3.17.4/aliyun-sdk-oss-3.17.4.jar ${SPARK_HOME}/jars
ADD --chmod=644 https://repo1.maven.org/maven2/org/jdom/jdom2/2.0.6.1/jdom2-2.0.6.1.jar ${SPARK_HOME}/jars

    2. 建立Secret

      在Spark作業的命名空間中，您需要建立一個Secret來儲存OSS訪問憑證。

      1. 建立如下Secret資訊清單檔spark-oss-secret.yaml，用於儲存OSS訪問憑據。

        apiVersion: v1
kind: Secret
metadata:
  name: spark-oss-secret
  namespace: default
stringData:
  # 阿里雲AccessKey ID
  OSS_ACCESS_KEY_ID: ""
  # 阿里雲AccessKey Secret
  OSS_ACCESS_KEY_SECRET: ""

      2. 執行以下命令，建立一個Secret資源。

        kubectl apply -f spark-oss-secret.yaml

        預期輸出：

        secret/spark-oss-secret created

    3. 提交Spark作業

      以下是一個SparkApplication樣本，啟用了事件記錄記錄功能。您需要根據具體情況修改以下參數：

      參數

      描述

      樣本值


      已構建Spark容器鏡像的鏡像地址。

      registry-cn-hangzhou.ack.aliyuncs.com/ack-demo/spark:3.5.2-oss

      fs.oss.endpoint

      阿里雲OSS訪問端點。

      oss-cn-beijing-internal.aliyuncs.com

      spark.eventLog.dir

      日誌存放路徑。確保指定的日誌存放路徑已提前建立，否則作業將在運行時出現錯誤。

      oss://<Bucket name>/spark/spark-events

      1. 建立如下SparkApplication資訊清單檔，並儲存為spark-pi.yaml。

        apiVersion: sparkoperator.k8s.io/v1beta2
kind: SparkApplication
metadata:
  name: spark-pi-oss
  namespace: default
spec:
  type: Scala
  mode: cluster
  image: registry-cn-hangzhou.ack.aliyuncs.com/ack-demo/spark:3.5.2-oss
  mainApplicationFile: local:///opt/spark/examples/jars/spark-examples_2.12-3.5.2.jar
  mainClass: org.apache.spark.examples.SparkPi
  sparkVersion: 3.5.2
  hadoopConf:
    fs.AbstractFileSystem.oss.impl: org.apache.hadoop.fs.aliyun.oss.OSS
    fs.oss.impl: org.apache.hadoop.fs.aliyun.oss.AliyunOSSFileSystem
    # OSS訪問端點
    fs.oss.endpoint: oss-cn-beijing-internal.aliyuncs.com
    fs.oss.credentials.provider: com.aliyun.oss.common.auth.EnvironmentVariableCredentialsProvider
  sparkConf:
    spark.eventLog.enabled: "true"
    # 日誌存放路徑
    spark.eventLog.dir: oss://<Bucket name>/spark/spark-events
  driver:
    cores: 1
    coreLimit: 1200m
    memory: 512m
    serviceAccount: spark-operator-spark
    envFrom:
    - secretRef:
        name: spark-oss-secret
  executor:
    instances: 1
    cores: 1
    coreLimit: 1200m
    memory: 512m
    envFrom:
    - secretRef:
        name: spark-oss-secret
  restartPolicy:
    type: Never

      2. 執行以下命令，提交Spark作業。在完成鏡像製作和SECRET建立後，您可以在瀏覽器中訪問http://127.0.0.1:18080查看Spark作業情況。

        kubectl apply -f spark-pi.yaml

        預期輸出：

        sparkapplication.sparkoperator.k8s.io/spark-pi created
