Elastic Desktop Service:SSL-VPN 経由でのクラウドデスクトップへのプライベート接続

前提条件

開始する前に、「プライベートネットワーク経由でクラウドデスクトップに接続するためのソリューション」をご参照のうえ、次の前提条件となるタスクを完了してください。

• Cloud Enterprise Network (CEN) インスタンスを作成します。詳細については、CEN インスタンスの作成をご参照ください。

• Virtual Private Cloud (VPC) インスタンスを作成し、その VPC インスタンスを Cloud Enterprise Network に追加します。詳細については、VPC と vSwitch の作成またはネットワークインスタンスの CEN への迅速な追加をご参照ください。

• オフィスネットワークを作成し、その VPC を Cloud Enterprise Network に追加します。詳細については、簡便アカウントを使用するオフィスネットワークの作成と管理またはエンタープライズ AD アカウントを使用するオフィスネットワークの作成と管理をご参照ください。

  重要

  • 新しいオフィスネットワーク、Cloud Enterprise Network 内の既存ネットワーク、およびオンプレミスデータセンター間の IP アドレスの競合を防ぐために、オフィスネットワークを作成する前に IPv4 CIDR ブロックを計画してください。詳細については、CIDR ブロックの計画をご参照ください。

  • すでに簡便オフィスネットワークがある場合は、それを Cloud Enterprise Network に追加する必要があります。

  • AD が Elastic Compute Service (ECS) インスタンスにデプロイされている場合は、AD サーバーを含む VPC を Cloud Enterprise Network に追加する必要があります。AD がオンプレミスサーバーにデプロイされている場合は、AD と正常に統合するために、まずオンプレミスネットワークとクラウド間の接続を確立する必要があります。まず AD オフィスネットワークを作成し、ネットワーク接続が確立された後に AD ドメインの設定を完了できます。

• クラウドデスクトップとユーザーアカウントを作成し、そのクラウドデスクトップをユーザーアカウントに割り当てます。

  • ユーザーアカウントの作成方法については、簡易ユーザーの作成またはAD ユーザーの作成と管理をご参照ください。

  • クラウドデスクトップの作成と割り当て方法については、クラウドデスクトップの作成およびユーザーへのクラウドデスクトップの割り当てをご参照ください。

• OpenVPN と Alibaba Cloud Workspace クライアントをインストールするデバイスを準備します。両方を同じデバイスにインストールします。

  説明

  サポートされている Alibaba Cloud Workspace クライアントには、Windows クライアントとmacOS クライアントが含まれます。

ステップ 1：SSL-VPN の設定

SSL-VPN の設定には、VPN Gateway の作成、SSL サーバーの作成、クライアント CIDR ブロックの Cloud Enterprise Network (CEN) への公開、SSL クライアント証明書の作成とダウンロードが含まれます。以下の手順でこのプロセスを説明します。

1. VPN Gateway を購入し、SSL-VPN 機能を有効にします。 詳細については、VPN Gateway インスタンスをご参照ください。

   次の表に、パラメーターと値の例を示します。

   パラメーター	説明	例
   Instance Name	VPN Gateway インスタンスの名前。	test-vpn
   [リージョン]	VPN Gateway インスタンスを作成するリージョンを選択します。 VPN Gateway インスタンスと関連付けられた Virtual Private Cloud (VPC) インスタンスが同じリージョンにあることを確認してください。	中国 (杭州)
   [ネットワークタイプ]	VPN Gateway インスタンスのネットワークタイプを選択します。 パブリックネットワーク：VPN Gateway はインターネット経由で VPN 接続を確立します。 プライベートネットワーク：VPN Gateway はプライベートネットワーク経由で VPN 接続を確立します。	パブリックネットワーク
   VPC	VPN Gateway インスタンスに関連付ける VPC インスタンスを選択します。	test-vpc
   [VSwitch の指定]	VPN Gateway インスタンスに VSwitch を指定するかどうかを指定します。 いいえ：VPN Gateway インスタンスに VSwitch を指定しません。VPN Gateway が作成された後、VPC 内のランダムな VSwitch に自動的に関連付けられます。 はい：VPN Gateway インスタンスに VSwitch を指定します。VPN Gateway が作成された後、指定された VSwitch に関連付けられます。	いいえ
   [ピーク帯域幅]	VPN Gateway インスタンスの最大帯域幅を選択します。単位：Mbps。	200 Mbps
   [トラフィック]	VPN Gateway インスタンスの課金方法。デフォルト値：データ転送量課金。	データ転送量課金
   [IPsec-VPN]	IPsec-VPN 機能を有効にするかどうかを指定します。デフォルト値: 有効。 IPsec-VPN は、データセンターと VPC 間、または異なる VPC 間で安全な接続を確立できます。	無効
   [SSL-VPN]	SSL-VPN 機能を有効にするかどうかを指定します。デフォルト値：無効。 SSL-VPN は、カスタマーゲートウェイを設定することなく、サイト間で安全な接続を確立できます。たとえば、SSL-VPN は Linux クライアントと VPC の間で安全な接続を確立できます。	有効
   [SSL 接続数]	同時に接続できるクライアントの最大数を選択します。 説明 このパラメーターは、SSL-VPN 機能を有効にした後にのみ使用できます。	5
   [サブスクリプション期間]	VPN Gateway の課金サイクル。デフォルト値：時間単位課金。	1 か月
   [サービスリンクロール]	[サービスリンクロールの作成] をクリックします。システムは自動的に AliyunServiceRoleForVpn サービスリンクロールを作成します。 VPN Gateway はこのロールを使用して、他の Alibaba Cloud サービスのリソースにアクセスします。詳細については、AliyunServiceRoleForVpn をご参照ください。 このパラメーターが [作成済み] と表示されている場合、ロールはすでにアカウントで作成されており、再度作成する必要はありません。	/

2. SSL サーバーを作成します。 詳細については、SSL サーバーの作成と管理をご参照ください。

   次の表に、パラメーターと値の例を示します。

   パラメーター	説明	例
   名前	SSL サーバーの名前。 名前は 2～128 文字の長さである必要があります。文字で始まり、数字、ハイフン (-)、アンダースコア (_) を含めることができます。	test-ssl
   VPN Gateway	関連付ける VPN Gateway を選択します。 VPN Gateway で SSL-VPN 機能が有効になっていることを確認してください。	test-vpn
   ローカルネットワーク	ローカルネットワークは、クライアントが SSL-VPN 接続を介してアクセスする CIDR ブロックです。 ローカルネットワークは、Virtual Private Cloud (VPC) の CIDR ブロック、VSwitch、Express Connect 回線を介して VPC に接続されているデータセンター、または Object Storage Service (OSS) や ApsaraDB RDS などの Alibaba Cloud サービスです。 複数のローカルネットワークを追加するには、[ローカルネットワークの追加] をクリックします。 説明 ローカルネットワークのサブネットマスクは 8～32 ビットの長さである必要があります。	次の 3 つの CIDR ブロックが含まれます： オフィスネットワーク VPC の CIDR ブロック：172.16.111.0/24 ユーザー VPC の CIDR ブロック：192.168.0.0/16 VPC 内の DNS 用の CIDR ブロックと、Alibaba Cloud プライベート OpenAPI エンドポイントが存在する CIDR ブロック。これは 100.64.0.0/10 に固定されています。
   クライアント CIDR ブロック	クライアント CIDR ブロックは、クライアントの仮想ネットワークインターフェースカード (NIC) に IP アドレスが割り当てられるネットワークセグメントです。これはクライアントの既存のプライベート CIDR ブロックではありません。クライアントが SSL-VPN 接続を介してローカルネットワークに接続すると、VPN Gateway は指定されたクライアント CIDR ブロックからクライアントに IP アドレスを割り当てます。 クライアント CIDR ブロックを指定する場合、クライアント CIDR ブロック内の IP アドレスの数が、VPN Gateway がサポートする SSL 接続の最大数の少なくとも 4 倍であることを確認してください。 重要 クライアント CIDR ブロックのサブネットマスクは 16～29 ビットの長さである必要があります。 クライアント CIDR ブロックとローカルネットワークが重複しないようにしてください。 クライアント CIDR ブロックを指定する場合は、10.0.0.0/8、172.16.0.0/12、192.168.0.0/16、またはそれらのサブネットを使用してください。パブリック CIDR ブロックを使用する必要がある場合は、VPC がパブリック CIDR ブロックにアクセスできるように、VPC のユーザー CIDR ブロックとして設定してください。ユーザー CIDR ブロックの詳細については、VPC のよくある質問およびVPC のよくある質問をご参照ください。	10.10.111.0/24
   高度な構成	詳細設定には、プロトコルと暗号化アルゴリズムの設定が含まれます。この例では詳細設定は使用しません。	追加のパラメーターは不要です。デフォルト設定を使用します。

3. SSL サーバーで指定されたクライアント CIDR ブロックを CEN に公開します。

   1. 左側のナビゲーションウィンドウで、[ルートテーブル] をクリックします。

   2. [ルートテーブル] ページで、接続を確立するユーザー VPC を見つけ、そのルートテーブルの ID をクリックします。

   3. [ルートエントリリスト] タブで、[カスタムルートエントリ] タブをクリックします。

   4. SSL サーバーで指定されたクライアント CIDR ブロックを見つけ、[公開] をクリックします。

      クライアント CIDR ブロックの [CEN でのステータス] 列の値が [公開済み] の場合、公開は成功です。

4. SSL クライアント証明書を作成します。 詳細については、SSL クライアント証明書の作成と管理をご参照ください。

5. [SSL クライアント] ページで、対象の SSL クライアント証明書を見つけ、[アクション] 列の [ダウンロード] をクリックします。

   SSL クライアント証明書をコンピューターにダウンロードしたら、安全な場所に保管してください。クライアントを設定する際にこの証明書が必要になります。

ステップ 2：ローカルコンピューターへの OpenVPN のインストールと接続

1. ローカルコンピューターに OpenVPN をインストールします。

   Windows

   1. OpenVPN のダウンロードをクリックします。

   2. OpenVPN をインストールします。

   3. SSL クライアント証明書を展開し、OpenVPN\config ディレクトリにコピーします。

      重要

      証明書を OpenVPN のインストールパスに一致するディレクトリにコピーしてください。たとえば、OpenVPN を C:\Program Files\OpenVPN ディレクトリにインストールした場合、証明書を展開して C:\Program Files\OpenVPN\config ディレクトリにコピーします。

   Mac

   1. 次のコマンドを実行して OpenVPN をインストールします。

      brew install openvpn

      Homebrew がインストールされていない場合は、まずインストールしてください。

   2. SSL クライアント証明書を展開し、設定ディレクトリにコピーします。

2. ローカルコンピューターで OpenVPN を起動し、接続を開始します。

   Windows

   OpenVPN を開き、接続を開始します。

   Mac

   次のコマンドを実行して接続を開始します：

   sudo /usr/local/opt/openvpn/sbin/openvpn --config /usr/local/etc/openvpn/config.ovpn

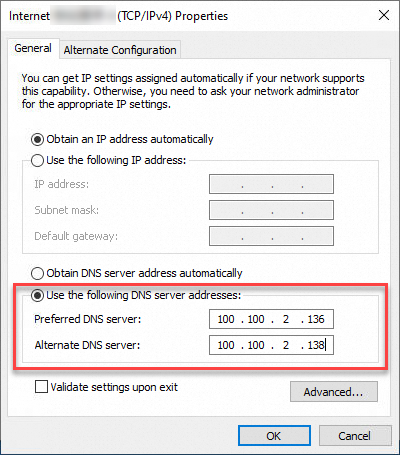

ステップ 3：エンタープライズプライベートネットワークアドレスまたはクラウドサービスルートの設定

次のいずれかのソリューションを選択できます。ソリューション 1 と 2 はどちらも Alibaba Cloud VPC アドレスの設定を含みます。違いは、ソリューション 1 はデフォルトアドレスを使用するため、エンドユーザーにとってカスタムアドレスを設定する必要がなく、よりシンプルである点です。

ステップ 4：クラウドデスクトップへのプライベートネットワーク接続の確認
