CloudFlow:入力と出力

実行の入力

実行を開始するには、情報またはデータを指定する必要があります。指定した情報またはデータは、1 つ以上のステートの入力として使用できます。ワークフローオーケストレーション中に $Context.Execution.Input システム式を使用すると、実行の入力にアクセスできます。

たとえば、オンラインの学生入学手続きシステムのロジックが「学生情報の収集」「学生情報の検証」「学生の入学手続き」という 3 つのプロセスで構成されているとします。各プロセスでは学生の基本情報が必要です。この場合、学生の基本情報を実行の入力として渡し、対応する 3 つのステートを設定して、システム式を使用して実行入力にアクセスできます。

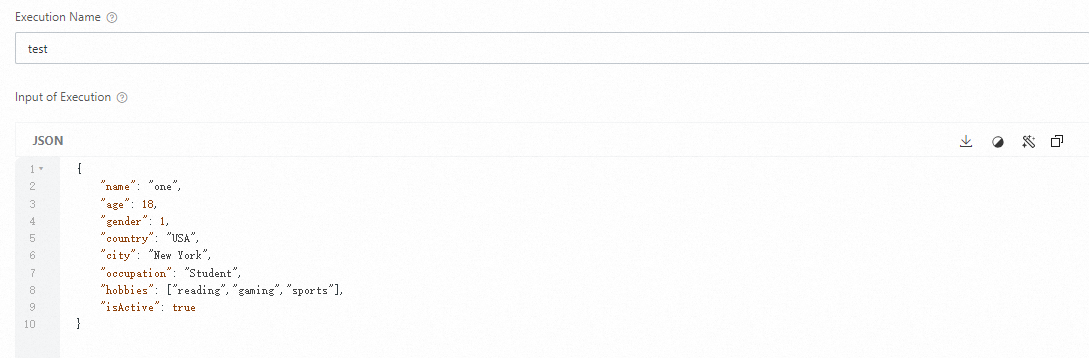

[フローを実行] ダイアログボックスで、[実行名] を test に設定します。[実行入力] セクションで、JSON エディターに学生の基本情報を含む JSON オブジェクトを入力します。この JSON オブジェクトには、name、age、gender、country、city、occupation、hobbies (配列)、isActive (ブール値) などのフィールドが含まれます。

実行の出力

実行の出力は、成功した実行の結果です。ワークフローオーケストレーション中にシステム変数を使用して実行の出力にアクセスすることはできません。

ステートの入力

ワークフローオーケストレーション中に $Context.Current.Input システム式、またはその短縮形である $Input を使用して、現在のステートの入力にアクセスできます。

ステートの出力

ワークフローオーケストレーション中に $Context.Current.Output システム式、またはその短縮形である $Output を使用して、現在のステートの出力にアクセスできます。短縮形の $Output は、出力コンストラクターのスコープ内でのみ使用できます。

コンストラクターで使用できるシステム式

次のシステム式をコンストラクターで使用できます：

• $Context：$Context のライフサイクルは、ワークフローの実行期間全体と同じです。$Context の詳細については、「データの受け渡し」をご参照ください。

• $Input：$Input のライフサイクルは、ワークフローがステートに入った時点で開始し、ワークフローがステートから出た時点で終了します。$Input は $Context.Current.Input の短縮形です。

• $Output：$Output のライフサイクルは、ワークフローが Task 呼び出し応答ステートに入った時点で開始し、ワークフローがステートから出た時点で終了します。$Output は $Context.Current.Output の短縮形です。

• $Global：$Global のライフサイクルは、ワークフローの実行期間全体と同じです。$Global の詳細については、「グローバル変数」をご参照ください。

次の図は、$Input、$Output、$Context、$Global の各システム式のライフサイクルと、異なるステートにおける割り当てプロセスを示しています。

• $Input は実行の入力です。

• 前述の図の $Input = InputConstructor($Context, $Global) は、スコープ内で InputConstructor が $Context と $Global を参照し、それらから情報を抽出できることを示します。構築結果は $Input に割り当てられます。

• $Output は Task 呼び出しの結果です。呼び出しが非同期コールバックモードで開始された場合、$Output の値はコールバックの結果です。

• $Output = OutputConstructor($Context, $Global) は、スコープ内で OutputConstructor が $Context と $Global を参照し、それらから情報を抽出できることを示します。構築結果は $Output に割り当てられます。

• $Global はグローバル変数を示し、ワークフローの実行期間全体でアクセスできます。

• $Global = Merge($Global, GlobalConstructor($Context, $Global)) は、グローバルコンストラクターで構築された変数を $Global 内の既存の変数とマージし、その後すべての変数を $Global に保存することで共有グローバル変数を更新することを示します。

• $Context は実行期間全体で有効です。

入力コンストラクター

InputConstructor はワークフローの入力を構築します。InputConstructor の式は、Choice ステートの条件式とは異なります。条件式はブール値のみを返すことができますが、InputConstructor の式は任意の値を返すことができます。ステートの InputConstructor では、次のシステム変数を使用できます：

• $Context

• $Input

• $Global

次のステートマシン定義は、InputConstructor の使用方法の例を示しています。

Type: StateMachine
Name: test3-tx
SpecVersion: v1
StartAt: InvokeFunction1
States:
  - Type: Task
    Name: InvokeFunction
    Action: FC:InvokeFunction
    TaskMode: RequestComplete
    InputConstructor:
      FieldA.$: $Context.Execution.Input
      FieldB: World
      FieldC.$: length($Context.Execution.Input)
      FieldD.$: $Global.InvokeFunctionPayload
    Parameters:
      resourceArn: >-
        acs:fc:cn-hangzhou:123456:functions/myFunction1/LATEST
      invocationType: Sync
      body.$: $Input
    End: true
  - Type: Task
    Name: InvokeFunction1
    Action: FC:InvokeFunction
    TaskMode: RequestComplete
    Parameters:
      invocationType: Sync
      resourceArn: acs:fc:cn-hangzhou:123456:functions/myFunction1/LATEST
    GlobalConstructor:
      InvokeFunctionPayload.$: $Output.Body
    Next: InvokeFunction

• 前述の例では、InputConstructor のデータ構造は Map[String]Any です。

• FieldA.$: $Context.Execution.Input は、FieldA キーが文字列として扱われるのではなく、$Context.Execution.Input から値を動的に取得することを示します。

• FieldB: World は、静的な文字列「World」が FieldB に割り当てられることを示します。FieldB キーの末尾が .$ マーカーで終わらないため、値は動的に取得されません。

• FieldC.$: length($Context.Execution.Input) は、組み込み関数 length を使用して $Context.Execution.Input の値の長さを取得し、その長さを FieldC に割り当てることを示します。コンストラクターで使用できる組み込み関数の詳細については、「組み込み関数」をご参照ください。

• FieldD.$: $Global.InvokeFunctionPayload 式は、グローバルストレージ空間の InvokeFunctionPayload キーの値を抽出し、その値を FieldD フィールドとして Task ステートに渡します。

出力コンストラクター

入力コンストラクターと比較すると、出力コンストラクターは実行されるタイミングが異なり、コンテキスト式でより多くの変数を利用できます。たとえば、入力コンストラクターでは $Context、$Input、および $Global を使用できますが、出力コンストラクターでは、Task 呼び出しによってすでに出力が生成されているため、出力を表す $Output を使用できます。ステートの出力コンストラクターでは、次のシステム変数を使用できます：

• $Context

• $Input

• $Output

• $Global

次のステートマシン定義は、OutputConstructor の使用方法の例を示しています。

Type: StateMachine
Name: test3-tx
SpecVersion: v1
StartAt: InvokeFunction1
States:
  - Type: Task
    Name: InvokeFunction1
    Action: FC:InvokeFunction
    TaskMode: RequestComplete
    Parameters:
      invocationType: Sync
      resourceArn: acs:fc:cn-hangzhou:123456:functions/myFunction1/LATEST
    GlobalConstructor:
      InvokeFunctionPayload.$: $Output.Body
    Next: InvokeFunction
  - Type: Task
    Name: InvokeFunction
    Action: FC:InvokeFunction
    TaskMode: RequestComplete
    Parameters:
      resourceArn: >-
        acs:fc:cn-hangzhou:123456:functions/myFunction1/LATEST
      invocationType: Sync
      body.$: $Input
    OutputConstructor:
      returnID.$: uuid()
      functionResult.$: $Output
      functionResultStr.$: jsonToString($Output)
      executionInput.$: $Context.Execution.Input
      lastOutput.$: $Input
      demo.$: $Global
    End: true

• 前述の例では、出力コンストラクターのデータ構造は map[string]any です。

• functionResult.$ はステートの出力を動的に取得し、executionInput.$ は実行の入力を動的に取得し、lastOutput.$ はステートの入力を動的に取得します。

• returnID.$ は一意の ID を取得し、functionResultStr.$ はステートの出力から作成された文字列を取得します。
