このトピックでは、CloudFlow コンソールと Alibaba Cloud コマンドラインインターフェース (CLI) を使用して、Pass ステートを含むワークフローを作成する方法について説明します。

CloudFlow コンソール

この例では、[コードでフローを作成] 方法を使用して、パスワークフローを作成します。

CloudFlow コンソールにログオンします。
上部のナビゲーションバーで、リージョンを選択します。
[フロー] ページで、[フローの作成] をクリックします。

[フローの作成] ページで、[コードでフローを作成] をクリックし、パラメーターを設定します。

create-flow2

説明

[hello World] 方法と [サンプルプロジェクト] 方法を使用してフローを作成することもできます。ただし、これらの方法のいずれかを使用してフローを作成した場合、[定義] を変更することはできません。

[名前]：フローの名前を入力します。名前は 1 ～ 128 文字で、文字、数字、アンダースコア（_）、ハイフン（-）を含めることができます。ハイフン（-）で始めることはできません。
[説明（オプション）]：フローの説明を入力します。
[定義]：視覚的なプロセスに従ってフロー定義を設定します。

[定義] の YAML ファイルの内容を次のコードに変更する必要があります。

version: v1
type: flow
steps:
   - type: pass
     name: pass1

次の表は、コードに含まれるパラメーターを示しています。

操作	説明
version	フローのバージョン。 `v1` のみがサポートされています。
type	フローのタイプ。デフォルト値：`flow`。
steps	フローのステップ。
type	`pass`：ステップのタイプ。詳細については、「概要」をご参照ください。
name	ステップの名前。ステップ名を指定できます。

[次のステップ] をクリックします。
フローロールを設定します。
説明
フローで Function Compute などの他のクラウドサービスを呼び出す必要がある場合は、[フローロールの設定] セクションに RAM ロールを追加することで、Serverless Workflow に他のクラウドサービスを呼び出す権限を付与できます。この例では、フローは他のクラウドサービスを呼び出す必要がないため、このステップをスキップできます。詳細については、「実行ロールの作成」をご参照ください。
- RAM ロールを作成済みの場合は、[既存の RAM ロールの選択] をクリックできます。
- Serverless Workflow を初めて使用する場合は、次の操作を実行して RAM ロールを作成できます。
  1. [フローロールの設定] セクションで、[RAM ロールの作成] をクリックします。 [ロール名] フィールドに値を入力します。
  2. [システムポリシー] ドロップダウンリストから [aliyunfcinvocationaccess] を選択し、[ロールの作成] をクリックします。
  3. [ロールテンプレート] ページで、[承認ポリシーの確認] をクリックします。
[フローの作成] ページで、[フローの作成] をクリックします。

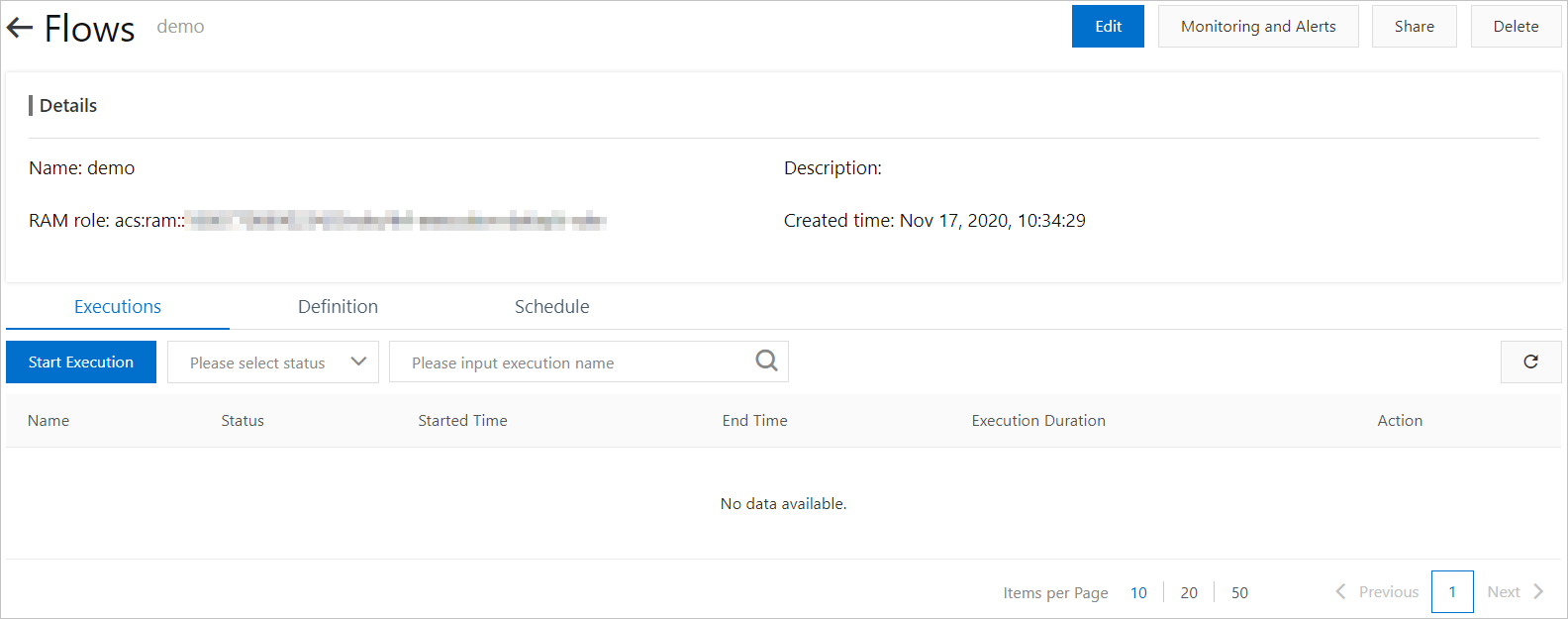

フローが作成されると、次のページが表示されます。

Alibaba Cloud CLI

使用する前に、Alibaba Cloud CLI をインストールして設定する必要があります。詳細については、「インストールガイド」と「Alibaba Cloud CLI の設定」をご参照ください。

# ヘルプ
aliyun fnf CreateFlow help

想定される出力：

Alibaba Cloud CLI 3.0.57

Product: fnf (FunctionFlow)
Link:    https://xxxxx.CreateFlow.html

Parameters:
  --Definition              String  必須
  --Description             String  必須
  --Name                    String  必須
  --Type                    String  必須
  --ExternalStorageLocation String  オプション
  --RequestId               String  オプション
  --RoleArn                 String  オプション

CreateFlow コマンドを使用して、ワークフローを作成できます。

準備を行います。次のワークフロー定義を現在のパスのファイルに保存できます。
```
version: v1
type: flow
steps:
  - type: pass
    name: pass1
```

ワークフローを作成します。

重要

次のコンテンツの RoleArn をワークフローロールを使用して置き換える必要があります。ワークフローロールの詳細については、「実行ロールの作成」をご参照ください。

aliyun fnf CreateFlow --Description "demo" --Type FDL --RoleArn acs:ram::xxx:xxx --Name cli_guide_1 --Definition "$(<./flow.yaml)"

想定される出力：

# コマンドの実行結果
{
  "Name": "cli_guide_1",
  "Description": "demo",
  "Definition": "version: v1\ntype: flow\nsteps:\n  - type: pass\n    name: pass1  ",
  "Id": "47ced55d-590b-482a-975f-915ac2365ad6",
  "Type": "FDL",
  "RoleArn": "acs:ram::xxx:xxx",
  "CreatedTime": "2024-06-24T02:31:43.359Z",
  "LastModifiedTime": "2024-06-24T02:31:43.359Z",
  "ExecutionMode": "Standard",
  "RequestId": "88aa74ff-1716-7680-965e-e0d893739bb0"
}
