2 つの SAG デバイスをワンアームモードでデプロイし、動的ルーティングを有効にする方法 - Smart Access Gateway

このトピックでは、2 つの Smart Access Gateway（SAG）デバイスをワンアームモードでデプロイし、Open Shortest Path First（OSPF）ベースの動的ルーティングを有効にして、オンプレミスネットワークを Alibaba Cloud に接続する方法について説明します。

背景情報

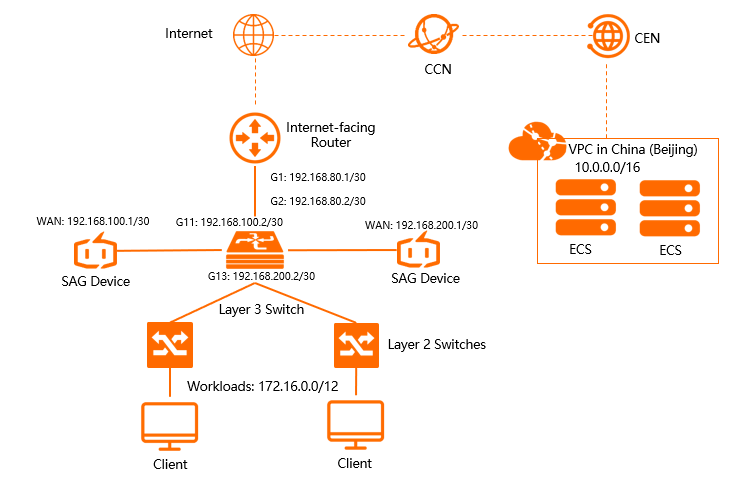

次の図は、オンプレミスネットワークのトポロジを示しています。レイヤー 3 スイッチは 2 つのレイヤー 2 スイッチに接続されています。オンプレミスのクライアントとサーバーは、レイヤー 2 スイッチに接続されています。 2 つの SAG デバイスがインラインモードでレイヤー 3 スイッチに接続され、オンプレミスネットワークと Alibaba Cloud 間のネットワーク通信を確立します。一方のデバイスが故障した場合、もう一方のデバイスが引き継ぎます。

双机旁挂动态路由上云

前提条件

仮想プライベートクラウド（VPC）が中国（北京）リージョンにデプロイされています。詳細については、「VPC の作成と管理」をご参照ください。
クラウドエンタープライズネットワーク（CEN）インスタンスが作成され、中国（北京）リージョンの VPC と関連付けられています。詳細については、「CEN インスタンスの作成」をご参照ください。

ネットワークプランニング

次の表は、ネットワーク要素の IP アドレスを示しています。

項目	IP アドレス
中国（北京）リージョンの VPC	10.0.0.0/16
インターネットに接続するルーター	192.168.80.1/30
レイヤー 3 スイッチのアップリンクポート	192.168.80.2/30
SAG デバイス 1	WAN ポート（ポート 5）：192.168.100.1/30。ネクストホップ：192.168.100.2。
SAG デバイス 2	WAN ポート（ポート 5）：192.168.200.1/30。ネクストホップ：192.168.200.2。
レイヤー 3 スイッチ	ポート G11：192.168.100.2/30 ポート G13：192.168.200.2/30 ループバックインターフェース：192.168.100.3/32
オンプレミスネットワーク	172.16.0.0/12

ステップ 1：SAG デバイスを購入する

SAG コンソールで SAG デバイスを購入すると、Alibaba Cloud は指定された住所にデバイスを配送し、ネットワーク管理を容易にするために SAG インスタンスを作成します。

[SAG コンソール] にログオンします。
左側のナビゲーションペインで、[smart Access Gateway] をクリックします。
[smart Access Gateway] ページで、[SAG の購入] > [SAG（CPE）の作成] を選択します。
次のパラメーターを設定し、[今すぐ購入] をクリックします：
- [リージョン]：SAG デバイスを使用するリージョンを選択します。この例では、[中国本土] が選択されています。
- [デバイス仕様]：SAG デバイスのモデルを選択します。この例では、[SAG-1000] が選択されています。
- [SAG デバイスを既に所有している]：SAG デバイスを既に所有しているかどうかを選択します。この例では、[いいえ] が選択されています。
- [エディション]：SAG デバイスのエディションを選択します。この例では、[standard] が選択されています。
- [数量]：購入する SAG デバイスの数を選択します。この例では、[2] が選択されています。
- [リージョン]：SAG 帯域幅を使用するリージョンを選択します。このリージョンは、SAG デバイスのリージョンと同じである必要があり、変更できません。
- [インスタンス名]：SAG インスタンスの名前を入力します。
  名前は 2 ～ 128 文字で、文字、数字、ピリオド（.）、ハイフン（-）、アンダースコア（_）を含めることができます。文字で始める必要があります。
- [ピーク帯域幅]：ネットワーク接続の最大帯域幅値を選択します。この例では、[30mbps] が選択されています。
- [契約期間]：契約期間を選択します。
注文情報を確認し、[購入の確認] をクリックします。
[配送先住所] ダイアログボックスで、受取人情報を入力し、[今すぐ購入] をクリックします。
[支払い] ステップで、支払い方法を選択し、支払いを完了します。
Smart Access Gateway ページで注文が確定されたかどうかを確認できます。 SAG デバイスは、注文後 2 営業日以内に発送されます。配送状況を確認するには、次の操作を実行します。
1. [smart Access Gateway] ページで、クエリを実行する SAG インスタンスを見つけます。
2. > [配送状況の表示] を [アクション] 列で選択します。
3. [注文の更新] パネルで、配送状況を表示します。

查看下单状态

ステップ 2：SAG デバイスをアクティブにする

SAG デバイスを受け取ったら、すべてのアクセサリを受け取っているかどうかを確認します。詳細については、「SAG-1000 デバイスの仕様」をご参照ください。

[SAG コンソール] にログオンします。
[smart Access Gateway] ページで、管理する SAG インスタンスの ID をクリックします。
アクティブ化[アクション] 列のをクリックします。
管理する SAG インスタンスの ID をクリックします。詳細ページで、[デバイス管理] タブをクリックし、SAG デバイスのシリアル番号を入力します。
[デバイスの追加] をクリックします。
この手順を繰り返して、もう 1 つの SAG デバイスを SAG インスタンスに関連付けます。

ステップ 3：SAG デバイスをオンプレミスネットワークに接続する

SAG デバイスをアクティブ化し、SAG インスタンスに関連付けたら、デバイスをオンプレミスネットワークに接続する必要があります。

開始する前に、デバイスがアクティブ化されていること、4G ネットワークが想定どおりに動作していること、デバイスが Alibaba Cloud に接続されていることを確認してください。この例では、アクティブなデバイスが使用されています。この手順を繰り返して、スタンバイデバイスをオンプレミスネットワークに接続します。

[SAG コンソール] にログオンします。
[smart Access Gateway] ページで、管理する SAG インスタンスの ID をクリックします。
インスタンスの詳細ページで、[デバイス管理] タブをクリックします。
左側のナビゲーションツリーで、[ポートロールの割り当て] をクリックします。
[ポートロールの割り当て] セクションで、ポートを見つけ、編集[アクション] 列の OK をクリックします。ポートにロールを割り当て、をクリックします。
この例では、WAN ポート（ポート 5）が使用されています。詳細については、「ポートロールの割り当て」をご参照ください。
ネットワークケーブルを使用して、SAG デバイスの WAN ポート（ポート 5）をレイヤー 3 スイッチのポート G11 に接続します。

ステップ 4：ポートを設定する

SAG デバイスをプライベートネットワークに接続したら、SAG コンソールでデバイスポートを設定できます。

この例では、アクティブなデバイスが使用されています。この手順を繰り返して、スタンバイデバイスのポートを設定します。

[SAG コンソール] にログオンします。
[smart Access Gateway] ページで、SAG インスタンスの ID をクリックします。
インスタンスの詳細ページで、[デバイス管理] タブをクリックします。
左側のナビゲーションツリーで、[WAN ポートの管理] をクリックします。
[WAN（ポート 5）] セクションで、[編集] をクリックします。
[WAN（ポート 5）の設定] ダイアログボックスで、次のパラメーターを設定し、[OK] をクリックします。
- [リンクタイプ]：[静的] を選択します。
- [IP アドレス]：WAN ポートの IP アドレスを入力します。この例では、192.168.100.1 が使用されています。
- [サブネットマスク]：WAN ポートの IP アドレスのサブネットマスクを入力します。この例では、255.255.255.252 が使用されています。
- [ゲートウェイ]：ゲートウェイの IP アドレスを入力します。この例では、192.168.100.2 が使用されています。
  説明
  パラメーターが設定されると、デフォルトルートが SAG デバイスに追加されます。

ステップ 5：OSPF ベースの動的ルーティングを設定する

SAG コンソールで SAG デバイスの OSPF ベースの動的ルーティングを設定できます。

この例では、アクティブなデバイスが使用されています。この手順を繰り返して、スタンバイデバイスの OSPF ベースの動的ルーティングを設定します。

[SAG コンソール] にログオンします。
[smart Access Gateway] ページで、SAG インスタンスの ID をクリックします。
インスタンスの詳細ページで、[デバイス管理] タブをクリックします。
左側のナビゲーションペインで、[ルートの管理] をクリックします。
[OSPF プロトコル設定] セクションで、[編集] をクリックします。

[OSPF プロトコルの設定] ダイアログボックスで、割り当てられた IP アドレスに関する情報を入力し、[OK] をクリックします。

パラメーター	説明
[エリア ID]	アクティブデバイスとスタンバイデバイスのエリア ID を入力します。アクティブデバイスのエリア ID：1。スタンバイデバイスのエリア ID：1。
[hello 時間]	両方のデバイスの hello 時間を 3 秒に設定します。
[dead 時間]	両方のデバイスの dead 時間を 10 秒に設定します。
[認証タイプ]	両方のデバイスで [認証無効] を選択します。
[ルーター ID]	アクティブデバイスとスタンバイデバイスのルーター ID を入力します。アクティブデバイスのルーター ID：192.168.100.1。スタンバイデバイスのルーター ID：192.168.200.1。
[エリアタイプ]	デフォルト値：[NSSA]。

[WAN/LAN 動的ルーティング設定] セクションで、[OSPF プロトコルを有効にする] を選択します。
[WAN ポート（ポート 5）] を見つけ、編集[アクション] 列の OSPF を有効にするOK をクリックし、を選択して、をクリックします。

ステップ 6：レイヤー 3 スイッチとインターネットに接続するルーターを設定する

スイッチの設定に使用されるコマンドは、スイッチプロバイダーによって異なります。詳細については、プロバイダーが発行したマニュアルを参照してください。この例では、Cisco が提供するスイッチとルーターが使用されています。

レイヤー 3 スイッチを設定する

ポートの IP アドレスと OSPF パラメーターを設定します。

説明

各 SAG デバイスについて、OSPF プロトコルを使用するポートのネットワークタイプをピアツーピア（P2P）に設定する必要があります。そうしないと、SAG デバイスはルートを正しく計算できません。



interface GigabitEthernet 0/11
no switchport
ip ospf network point-to-point // ネットワークタイプを P2P に設定します。
ip ospf hello-interval 3
ip ospf dead-interval 10
ip address 192.168.100.2 255.255.255.252 // SAG デバイスのピアスイッチのポート IP アドレス。


interface GigabitEthernet 0/13
no switchport
ip address 192.168.200.2 255.255.255.252 // デバイス 2 のピアスイッチのポート IP アドレス。
ip ospf network point-to-point          // ネットワークタイプを P2P に設定します。
ip ospf dead-interval 10
ip ospf hello-interval 3

!

ループバックアドレスとルートアドバタイズメント情報を指定します。

説明

OSPF には NSSA が必要で、デフォルトルートを自動的に生成し、SAG デバイスにアドバタイズします。



interface Loopback 0
ip address 192.168.100.3 255.255.255.255 // スイッチのループバックアドレス。
!

router ospf 1
router-id 192.168.100.3 // スイッチのルーター ID。
network 172.16.0.0 0.15.255.255 area 0 // オンプレミスサーバーの CIDR ブロック。
network 192.168.100.0 0.0.0.4 area 1 // デバイス 1 に接続されているスイッチポートの CIDR ブロック。
network 192.168.100.3 0.0.0.0 area 0   // スイッチのループバック IP アドレス。
network 192.168.200.0 0.0.0.4 area 1     // デバイス 2 に接続されているスイッチポートの CIDR ブロック。
area 1 nssa default-information-originate no-summary

!

インターネットに接続するルーターを設定する

静的ルートを追加する

ip route 192.168.100.1 255.255.255.252 192.168.80.2 // SAG デバイスへのルート。
ip route 192.168.200.1 255.255.255.252  192.168.80.2  // デバイス 2 へのルート。

ステップ 7：ネットワーク接続を設定する

SAG デバイスを設定したら、ネットワーク接続を設定して、オンプレミスネットワークを Alibaba Cloud に接続する必要があります。

SAG インスタンスを CCN インスタンスに接続します。
1. [SAG コンソール] にログオンします。
2. 左側のナビゲーションペインで、[CCN] をクリックします。
3. [CCN] ページで、[CCN インスタンスの作成] をクリックします。
4. [CCN インスタンスの作成] パネルで、CCN インスタンスの名前を入力し、[OK] をクリックします。
  名前は 2 ～ 100 文字で、文字、数字、アンダースコア（_）、ハイフン（-）を含めることができます。
ネットワーク接続を設定します。
1. [SAG コンソール] にログオンします。
2. [smart Access Gateway] ページで、SAG インスタンスの ID をクリックするか、ネットワーク構成[アクション] 列のをクリックします。
3. [オンプレミスルートとの同期方法] タブで、[動的ルーティング] を選択します。
4. [ネットワークインスタンスの詳細] タブで、[ネットワークのアタッチ] をクリックし、CCN インスタンスを選択して、[OK] をクリックします。
CCN インスタンスを CEN インスタンスにアタッチします。
1. [SAG コンソール] にログオンします。
2. 左側のナビゲーションペインで、[CCN] をクリックします。
3. CCN インスタンスを見つけ、CENインスタンスのバインド[アクション] 列のをクリックします。
4. [CEN インスタンスのバインド] パネルで、使用する CEN インスタンスを選択し、[OK] をクリックします。
  CCN インスタンスが CEN インスタンスにアタッチされると、CCN インスタンスに関連付けられた SAG デバイスは、CEN インスタンスにアタッチされた VPC と通信できます。
セキュリティグループを設定します。
1. [Elastic Compute Service（ECS）コンソール] にログオンします。
2. 左側のナビゲーションペインで、[ネットワークとセキュリティ] > [セキュリティグループ] を選択します。
3. [セキュリティグループ] ページで、管理するセキュリティグループを見つけ、[アクション] 列の [ルールの管理] をクリックします。
4. [アクセスルール] セクションで、[ルールの追加] をクリックします。
5. オンプレミスネットワークから VPC へのアクセスを許可するセキュリティグループルールを作成します。詳細については、「セキュリティグループルールの追加」をご参照ください。

ステップ 8：ネットワーク接続をテストする

上記の手順を完了したら、オンプレミスネットワークのクライアントから VPC にデプロイされているクラウドリソースにアクセスして、接続をテストします。
