前提条件

制限事項

説明

この機能は MSE ガバナンスセンターで利用可能で、アプリケーションを接続する必要があります。

タグベースルーティングをサポートする Java のバージョンとフレームワークの一覧については、「マイクロサービスガバナンスがサポートする Java フレームワーク」をご参照ください。

ユースケース

複数バージョンでの開発とテスト

複数のアプリケーションバージョンを並行して開発するには、バージョンごとに個別の開発環境が必要となり、高いリソースコストが発生します。トラフィック分離戦略により、これらのコストを大幅に削減できます。タグベースルーティングに基づくエンドツーエンドのトラフィック分離を使用することで、特定のトラフィックを指定された開発環境に転送できます。たとえば、開発環境 1 では、アプリケーション B とアプリケーション D のバージョン V1.1 に Tag1 タグを適用し、対応するルーティングルールを設定できます。アプリケーション A がアプリケーション B を呼び出すと、システムはトラフィックがルーティングルールに一致するかどうかを確認します。一致する場合、トラフィックは開発環境 1 のアプリケーション B の V1.1 インスタンスにルーティングされます。それ以外の場合は、ベースライン環境の V1 インスタンスにルーティングされます。同様に、アプリケーション C がアプリケーション D を呼び出すと、トラフィックはトラフィックの特性に基づいて、アプリケーション D の V1 または V1.1 インスタンスのいずれかにルーティングされます。

複数バージョンでのトラフィック分離

アプリケーションの複数のバージョンが通常環境や特殊目的環境など、異なる環境でオンラインで実行されている場合、タグベースルーティングを使用してバージョン間のトラフィックを分離できます。たとえば、フラッシュセールや特定のチャネルからのトラフィックを特殊目的環境にルーティングし、通常のトラフィックを通常環境に転送することができます。これにより、特殊目的環境で障害が発生した場合でも、その環境向けのトラフィックが通常環境にルーティングされることはなく、通常環境への影響を防ぐことができます。

A/B テスト

複数のアプリケーションバージョンで A/B テストを実行するには、タグベースルーティングを使用してエンドツーエンドのトラフィック制御を行うことができます。たとえば、リージョン A からの顧客トラフィックを V1 バージョンに、リージョン B からのトラフィックを V1.1 バージョンにルーティングすることができます。異なるバージョンを検証することで、新製品や新機能のリリースに伴うリスクを軽減できます。

マイクロサービスガバナンスの有効化とタグの設定

このトピックでは、spring-cloud-a という名前のアプリケーションを例とします。tag1 と tag2 を適用して、2 つのアプリケーションインスタンスのグループを作成します。リクエストが設定した条件に一致する場合、指定したタグを持つインスタンスにルーティングされます。ルールに一致しない場合、トラフィックは設定されたトラフィック分散のパーセンテージに基づいてインスタンスに分散されます。

Container Service for Kubernetes (ACK) コンソールにログインします。
左側メニューで、[Clusters] を選択し、対象のクラスターの名前をクリックします。
左側メニューで、を選択します。

[Create from Image] をクリックして、spring-cloud-a-tag1 と spring-cloud-a-tag2 という名前の 2 つの Deployment ワークロードを作成します。詳細については、「ステートレスワークロード Deployment の作成」をご参照ください。

パラメーター	説明
レプリカ	値を 1 に設定します。
[Type]	Deployment を選択します。
イメージ名	ご自身でビルドしたイメージを選択するか、ビルド済みのイメージ `registry.cn-hangzhou.aliyuncs.com/mse-governance-demo/spring-cloud-a:3.0.1` を使用します。

次の手順に従って、spring-cloud-a-tag1 と spring-cloud-a-tag2 をマイクロサービスガバナンスに接続し、タグを設定します。
1. [Deployments] ページに戻ります。名前空間 を選択し、作成したアプリケーション (spring-cloud-a-tag1 と spring-cloud-a-tag2) を見つけます。操作列で、もっと見る > [View in YAML] を選択します。
2. [Edit YAML] ダイアログボックスで、spring-cloud-a-tag1 と spring-cloud-a-tag2 の両方をマイクロサービスガバナンスに接続するために、の下に次のラベルを追加します。
```
labels:
  msePilotAutoEnable: "on"
  msePilotCreateAppName: <your-app-name>
  alicloud.service.tag: <tag>
```
  説明

  <your-app-name> をマイクロサービスガバナンスにおけるアプリケーション名に置き換えます。この例では、名前は spring-cloud-a です。

  <tag> を tag1 または tag2 に置き換えます。
3. [Update] をクリックします。

タグベースルーティングルールの作成

MSE ガバナンスセンターコンソールにログインし、上部メニューでリージョンを選択します。
左側メニューで、マイクロサービス管理センター > アプリケーション管理 を選択します。
[Application list] ページで、目的のマイクロサービスの名前空間を選択し、ACK で作成したアプリケーション spring-cloud-a を検索して、その名前をクリックします。
左側メニューで [Traffic Management] をクリックし、[Tag-based Routing] タブをクリックして現在のルーティング設定を表示します。
[Tag-based Routing] リストで [Traffic Distribution] をクリックし、各タグのトラフィックのパーセンテージを設定して、保存をクリックします。

たとえば、tag1 のトラフィックのパーセンテージを 100% に設定し、tag2 とタグなしインスタンスのパーセンテージを 0% に設定します。

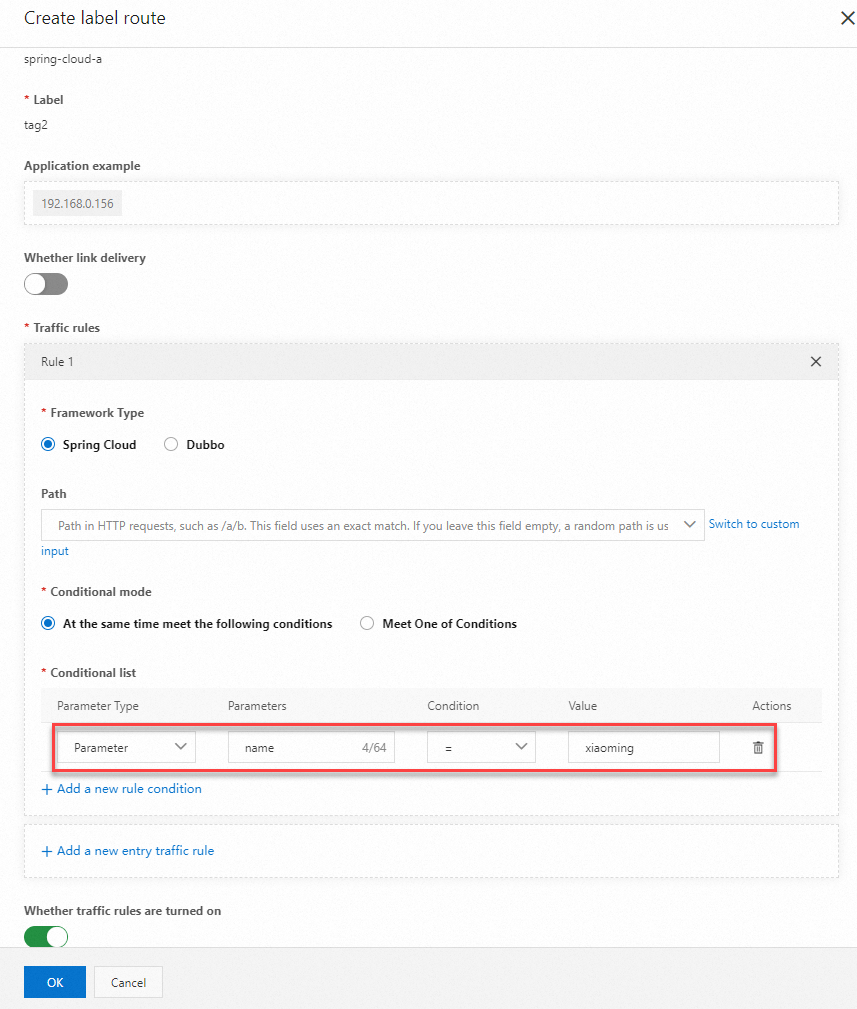

[Traffic Rules] で [Add] をクリックします。[Create Tag-based Routing] パネルでパラメーターを設定し、OK をクリックしてルーティングルールを作成します。

説明

タグベースルーティングは、トラフィックルールで定義された条件を優先します。リクエストがトラフィックルールに一致する場合、対応するタグを持つ Pod にルーティングされます。それ以外の場合、リクエストは指定されたトラフィック分散のパーセンテージに基づいて Pod にルーティングされます。

パラメーター	説明
ルーティングルール名	タグベースルーティングルールの名前。例： `test-springcloud`
[アプリケーション]	アプリケーションの名前。例： `spring-cloud-a`
[タグ]	ACK でアプリケーションに設定したタグ。例： `tag2`
アプリケーションインスタンス	このタグを持つ `spring-cloud-a` アプリケーションインスタンスの IP アドレスとポート。
トラフィックルール
フレームワークタイプ	アプリケーションのフレームワーク ([Spring Cloud] または [Dubbo]) を選択します。 [Spring Cloud] の場合、`/getIp` などの URL パスのみ設定できます。 [Dubbo] の場合、サービスとインターフェースを選択できます。
条件モード	要件に応じて条件モード ([Meet all of the following conditions] または [Meet any of the conditions]) を選択します。
条件リスト	[フレームワークタイプ] が Spring Cloud の場合、[パラメーター]、[クッキー]、[ヘッダー]、または [ボディコンテンツ] に基づいて条件を設定できます。たとえば、[パラメーター] 条件は `name=xiaoming`、[クッキー] 条件は `hello = "world" or "world2"` のようになります。 [Framework Type] が [Dubbo] の場合、パラメーター値を取得するための式を指定する必要があります。

検証

ビジネス要件に基づいて結果を検証します。

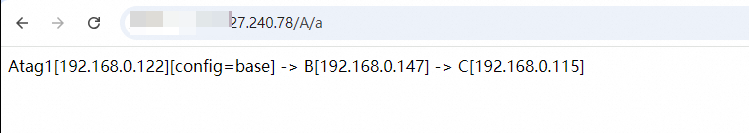

トラフィックルールに一致しないリクエストは、設定されたトラフィック分散率に従い、100% が tag1 タグを持つインスタンスにルーティングされます。
```
Atag1[192.168.0.122]
```
ルールに一致するトラフィックは、対応するタグを持つノードにルーティングされます。
```
Atag2[192.168.0.156]
```
