MSE Ingress を使用したエンドツーエンドカナリアリリースの実施方法 - Microservices Engine

Microservices Engine (MSE) を使用すると、MSE Ingress ゲートウェイに基づいてエンドツーエンドカナリアリリースを実装できます。これにより、ビジネスコードを変更せずにエンドツーエンドでのトラフィック速度制限を実現できます。

前提条件

ACK クラスターまたは ACK Serverless クラスターが作成済みである必要があります。詳細については、「ACK マネージドクラスターの作成」をご参照ください。
マイクロサービスガバナンス Professional Edition が有効化されています。詳細については、「マイクロサービスガバナンスを有効化する」をご参照ください。
MSE Ingress Controller コンポーネントがインストールされ、コンポーネントに必要な権限が付与されている必要があります。詳細については、「コンポーネントの管理」および「MSE Ingress コントローラーの権限付与」をご参照ください。

制限事項

エンドツーエンドカナリアリリース機能は、タグベースルーティング機能と統合されています。アプリケーションに対して Microservices Governance を使用してエンドツーエンドカナリアリリース機能を実装する場合は、アプリケーションに対してカナリアリリースルールおよびタグベースルーティングルールを設定しないことを推奨します。

エンドツーエンドカナリアリリースでサポートされる Java バージョンおよびフレームワークの詳細については、「Microservices Governance でサポートされる Java フレームワーク」をご参照ください。

背景情報

Spring Cloud または Dubbo アプリケーションを使用したマイクロサービスシナリオでは、デフォルトでトラフィックはアプリケーションバージョン間でランダムに分散されます。そのため、特定の特性を持つトラフィックが意図したバージョンに到達しない可能性があります。エンドツーエンドカナリアリリース機能は、特定のアプリケーションバージョンをスイムレーン（独立した実行環境）に分離し、定義されたルールに一致するトラフィックを目的のバージョンにルーティングすることでこの問題を解決します。アプリケーションバージョンを分離するためにスイムレーンを作成し、MSE Ingress ゲートウェイのルーティングルールを設定してトラフィックをルーティングできます。

シナリオ

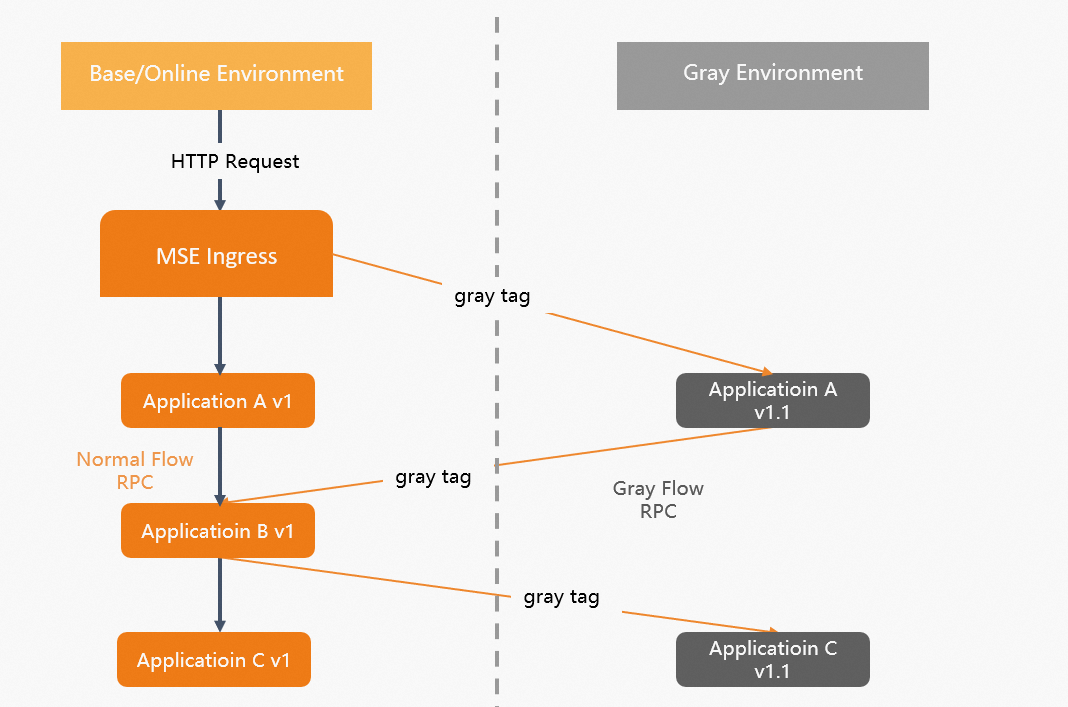

この例では、MSE Ingress ゲートウェイから e コマース注文シナリオにおけるバックエンドマイクロサービスへのエンドツーエンドカナリアリリースを紹介します。アーキテクチャは MSE Ingress ゲートウェイと、トランザクションセンター（アプリケーション A）、商品センター（アプリケーション B）、在庫センター（アプリケーション C）の 3 つのアプリケーションで構成される Spring Cloud バックエンドで構成されています。クライアントまたは HTML ページは、Nacos インスタンスに登録されたこれらのバックエンドアプリケーションにアクセスします。

顧客が注文を完了すると、トラフィックは MSE Ingress ゲートウェイを経由し、アプリケーション A → アプリケーション B → アプリケーション C の順にルーティングされます：顧客 → MSE Ingress ゲートウェイ → アプリケーション A → アプリケーション B → アプリケーション C。

アプリケーション A およびアプリケーション C の新バージョンをリリースする前に、両方のアプリケーションに対してカナリアリリースを使用して新バージョンをテストする必要があります。バージョンの安定性が確認された後、アプリケーション A およびアプリケーション C の両方に対して本番リリースを行います。MSE Ingress ゲートウェイおよび Microservices Governance に基づくエンドツーエンドカナリアリリース機能により、特定の特性を持つカナリアトラフィックが複数のアプリケーションにわたって常にカナリアバージョンにルーティングされます。アプリケーションにカナリアバージョンが存在しない場合、トラフィックは自動的にベース環境にルーティングされます。

全链路灰度场景

用語

レーン

同じバージョンのアプリケーションに対して定義された分離された環境です。特定のトラフィック制御ルールに一致するトラフィックのみがスイムレーン内のアプリケーションにルーティングされます。アプリケーションは複数のスイムレーンに属することができ、スイムレーンには複数のアプリケーションを含めることができます。アプリケーションとスイムレーンは多対多の関係にあります。
レーングループ

複数のスイムレーンを集めたコレクションで、異なるチームやシナリオを区別するために使用されます。
MSE Ingress ゲートウェイ

MSE Ingress ゲートウェイは、MSE クラウドネイティブゲートウェイに基づいて Ingress トラフィックを管理します。NGINX Ingress と互換性があり、50 種類以上の NGINX Ingress アノテーションをサポートしているため、複数のサービスバージョンに対して同時にカナリアリリースを実現できます。柔軟なサービスガバナンスと包括的なセキュリティ保護により、大規模なクラウドネイティブ分散アプリケーションのトラフィックガバナンス要件を満たします。

前提条件

アプリケーションに対する Microservices Governance の有効化

MSE Microservices Governance Professional Edition を有効化します。

詳細については、「Microservices Governance の有効化」をご参照ください。
アプリケーションに対して Microservices Governance を有効化します。
1. MSE コンソールにログインします。
2. 左側のナビゲーションウィンドウで、Microservices Governance > O&M Center > K8s クラスターリスト を選択します。管理対象のクラスターを見つけ、操作列の管理をクリックします。
3. クラスター詳細 ページで、管理対象の名前空間を見つけ、操作列の Microservices Governance の有効化 をクリックします。表示されたメッセージで、OK をクリックします。

デモアプリケーションのデプロイ

Container Service 管理コンソールにログインします。
左側のナビゲーションウィンドウで、Clusters をクリックします。
クラスターリスト ページで、対象クラスターの名前をクリックするか、詳細を操作列でクリックします。
クラスター管理ページの左側ナビゲーションウィンドウで、ワークロード > 展開を選択します。
Stateless ページで、Namespaces を選択し、YAML から作成 をクリックします。

テンプレートを設定し、Create をクリックします。

この例では、サービス検出のために Nacos Server アプリケーションをデプロイします。アプリケーション A、B、C をデプロイします。アプリケーション A および C にはベースバージョンとカナリアバージョンをデプロイし、アプリケーション B にはベースバージョンのみをデプロイします。

nacos-server アプリケーションをデプロイします。

YAML コンテンツを表示

apiVersion: apps/v1
kind: Deployment
metadata:
  name: nacos-server
spec:
  replicas: 1
  selector:
    matchLabels:
      app: nacos-server
  template:
    metadata:
      labels:
        app: nacos-server
    spec:
      containers:
      - env:
        - name: MODE
          value: standalone
        image: registry.cn-hangzhou.aliyuncs.com/mse-governance-demo/nacos-server:v2.1.2
        imagePullPolicy: Always
        name: nacos-server
      dnsPolicy: ClusterFirst
      restartPolicy: Always

# The configuration of the nacos-server service.
---
apiVersion: v1
kind: Service
metadata:
  name: nacos-server
spec:
  ports:
  - port: 8848
    protocol: TCP
    targetPort: 8848
  selector:
    app: nacos-server
  type: ClusterIP

アプリケーション A をデプロイします。

ベースバージョンの YAML コード

ベースバージョンの YAML コードを表示

apiVersion: apps/v1
kind: Deployment
metadata:
  name: spring-cloud-a
spec:
  replicas: 2
  selector:
    matchLabels:
      app: spring-cloud-a
  template:
    metadata:
      labels:
        app: spring-cloud-a
        msePilotAutoEnable: 'on'
        msePilotCreateAppName: spring-cloud-a
    spec:
      containers:
      - env:
        - name: JAVA_HOME
          value: /usr/lib/jvm/java-1.8-openjdk/jre
        image: registry.cn-hangzhou.aliyuncs.com/mse-governance-demo/spring-cloud-a:3.0.1
        imagePullPolicy: Always
        name: spring-cloud-a
        ports:
        - containerPort: 20001
        livenessProbe:
          tcpSocket:
            port: 20001
          initialDelaySeconds: 10
          periodSeconds: 30

カナリアバージョンの YAML コード

カナリアバージョンの YAML コードを表示

apiVersion: apps/v1
kind: Deployment
metadata:
  name: spring-cloud-a-gray
spec:
  replicas: 2
  selector:
    matchLabels:
      app: spring-cloud-a-gray
  strategy:
  template:
    metadata:
      labels:
        app: spring-cloud-a-gray
        msePilotAutoEnable: 'on'
        alicloud.service.tag: gray
        msePilotCreateAppName: spring-cloud-a
    spec:
      containers:
      - env:
        - name: JAVA_HOME
          value: /usr/lib/jvm/java-1.8-openjdk/jre
        image: registry.cn-hangzhou.aliyuncs.com/mse-governance-demo/spring-cloud-a:3.0.1
        imagePullPolicy: Always
        name: spring-cloud-a-gray
        ports:
        - containerPort: 20001
        livenessProbe:
          tcpSocket:
            port: 20001
          initialDelaySeconds: 10
          periodSeconds: 30

アプリケーション B をデプロイします。

ベースバージョンの YAML コード

ベースバージョンの YAML コードを表示

apiVersion: apps/v1
kind: Deployment
metadata:
  name: spring-cloud-b
spec:
  replicas: 2
  selector:
    matchLabels:
      app: spring-cloud-b
  strategy:
  template:
    metadata:
      labels:
        app: spring-cloud-b
        msePilotAutoEnable: 'on'
        msePilotCreateAppName: spring-cloud-b
    spec:
      containers:
      - env:
        - name: JAVA_HOME
          value: /usr/lib/jvm/java-1.8-openjdk/jre
        image: registry.cn-hangzhou.aliyuncs.com/mse-governance-demo/spring-cloud-b:3.0.1
        imagePullPolicy: Always
        name: spring-cloud-b
        ports:
        - containerPort: 8080
        livenessProbe:
          tcpSocket:
            port: 20002
          initialDelaySeconds: 10
          periodSeconds: 30

アプリケーション C をデプロイします。

ベースバージョンの YAML コード

ベースバージョンの YAML コードを表示

apiVersion: apps/v1
kind: Deployment
metadata:
  name: spring-cloud-c
spec:
  replicas: 2
  selector:
    matchLabels:
      app: spring-cloud-c
  template:
    metadata:
      labels:
        app: spring-cloud-c
        msePilotAutoEnable: 'on'
        msePilotCreateAppName: spring-cloud-c
    spec:
      containers:
      - env:
        - name: JAVA_HOME
          value: /usr/lib/jvm/java-1.8-openjdk/jre
        image: registry.cn-hangzhou.aliyuncs.com/mse-governance-demo/spring-cloud-c:3.0.1
        imagePullPolicy: Always
        name: spring-cloud-c
        ports:
        - containerPort: 8080
        livenessProbe:
          tcpSocket:
            port: 20003
          initialDelaySeconds: 10
          periodSeconds: 30

カナリアバージョンの YAML コード

カナリアバージョンの YAML コードを表示

apiVersion: apps/v1
kind: Deployment
metadata:
  name: spring-cloud-c-gray
spec:
  replicas: 2
  selector:
    matchLabels:
      app: spring-cloud-c-gray
  template:
    metadata:
      labels:
        app: spring-cloud-c-gray
        msePilotAutoEnable: 'on'
        alicloud.service.tag: gray
        msePilotCreateAppName: spring-cloud-c
    spec:
      containers:
      - env:
        - name: JAVA_HOME
          value: /usr/lib/jvm/java-1.8-openjdk/jre
        image: registry.cn-hangzhou.aliyuncs.com/mse-governance-demo/spring-cloud-c:3.0.1
        imagePullPolicy: IfNotPresent
        name: spring-cloud-c-gray
        ports:
        - containerPort: 8080
        livenessProbe:
          tcpSocket:
            port: 20003
          initialDelaySeconds: 10
          periodSeconds: 30

Ingress アプリケーションであるアプリケーション A に対して、2 つの Kubernetes サービスを設定します。
1. ACK コンソールにログインします。
2. クラスター管理ページの左側ナビゲーションウィンドウで、ネットワーク > サービス を選択します。
3. Service ページで、Namespaces を選択し、YAML から作成 をクリックしてテンプレートを設定し、Create をクリックします。
  - アプリケーション A のベースバージョン用にデプロイされた spring-cloud-a-base サービスの YAML コード
    YAML コンテンツを表示

    apiVersion: v1 kind: Service metadata: name: spring-cloud-a-base spec: ports: - name: http port: 20001 protocol: TCP targetPort: 20001 selector: app: spring-cloud-a
  - アプリケーション A のカナリアバージョン用にデプロイされた spring-cloud-a-gray サービスの YAML コード
    YAML コンテンツを表示

    apiVersion: v1 kind: Service metadata: name: spring-cloud-a-gray spec: ports: - name: http port: 20001 protocol: TCP targetPort: 20001 selector: app: spring-cloud-a-gray

ステップ 1：レーングループの作成

MSE コンソールにログインし、上部ナビゲーションバーでリージョンを選択します。
左側のナビゲーションウィンドウで、Microservices Governance > Full link Grayscale を選択します。
End-to-end Canary Release ページで、Create Lane Groups and Lanes をクリックします。選択したマイクロサービ名前空間にすでにレーングループが存在する場合は、+レーングループの作成 をクリックします。

Create Lane Group パネルで、レーングループのパラメーターを設定し、OK をクリックします。

パラメーター	説明
Name of Lane Group	レーングループの名前を入力します。
Entry Type	Other Gateways を選択します。 NGINX Ingress ゲートウェイ、APISIX ゲートウェイ、セルフマネージド Java ゲートウェイなどのその他のゲートウェイでは、ゲートウェイ上でカナリア転送ルールを実装する必要があります。
Lane group involves application	Ingress アプリケーションまたは Ingress ゲートウェイに関連するすべてのサービスを選択します。

レーングループを作成後、Ingress アプリケーションおよび関連するすべてのアプリケーションが正しいことを確認します。End-to-end Canary Release ページの Lane Groups and Involved Applications セクションでレーングループを確認できます。レーングループ情報を変更するには、右側のアイコンをクリックして情報を更新します。

ステップ 2：スイムレーンの作成

エンドツーエンドカナリアリリースページの上部で、レーングループと同じリージョンを選択し、ページ下部の Create First Split Lane をクリックします。

選択したマイクロサービスの名前空間にすでにスイムレーンが存在する場合は、Create Lane をクリックします。

重要
アプリケーションに対してエンドツーエンドカナリアリリース機能が有効になっている場合は、これらのアプリケーションに対してカナリアリリース機能およびタグベースルーティング機能を使用しないことを推奨します。

Create Lane パネルで、スイムレーンのパラメーターを設定し、OK をクリックします。

重要

ゲートウェイが Ingress ゲートウェイの場合、ACK コンソールで Ingress ルーティングルールを設定する必要があります。

パラメーター	説明
Add Node Tag	設定方法：ACK コンソールで、アプリケーションの YAML ファイルの `spec.template.metadata.labels` に `alicloud.service.tag: ${tag}` を追加します。タグの追加：`spec.template.metadata.labels` に以下のキーと値のペアを追加します。 `msePilotCreateAppName:${AppName}` `alicloud.service.tag:{tag}`
Lane Name	スイムレーンの名前を入力します。
Lane Tag	Add Node Tag 後、ドロップダウンリストに該当するタグの一覧が表示されます。タグを選択すると、対応するアプリケーションが自動的に追加されます。

スイムレーンを作成後、End-to-end Canary Release ページの Traffic Distribution セクションで、その情報を確認または設定できます。

アイコンをクリックして、スイムレーンのトラフィック割合を確認します。
スイムレーンリストのActions列にあるアイコンをクリックして、スイムレーン内のアプリケーションのステータスを設定します。
- スイムレーンの有効化：Enable をクリックします。これによりスイムレーンがアクティブになり、スイムレーン構成に従ってトラフィックがルーティングされます。一致するトラフィックは、対応するスイムレーンタグを持つアプリケーションバージョンに優先的にルーティングされます。タグ付きバージョンが存在しない場合は、タグなしバージョンにルーティングされます。
- スイムレーンの無効化：Close をクリックします。このアプリケーションのトラフィックはタグなしバージョンにルーティングされます。
- スイムレーンの変更：Edit をクリックして、スイムレーン構成を変更します。
- スイムレーンの削除：Delete をクリックして、スイムレーンを削除します。

ステップ 3：ベースバージョン用の Ingress ルールの設定

サービスドメイン名が example.com で、トラフィックをベースバージョン（オンラインバージョン）のみにルーティングしたい場合は、以下の YAML を使用してベースバージョン用の Ingress ルールを設定します。

YAML コンテンツを表示

apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
  name: spring-cloud-a
  namespace: default
spec:
  ingressClassName: mse
  rules:
    - host: example.com
      http:
        paths:
          - backend:
              service:
                name: spring-cloud-a-base
                port:
                  number: 20001
            path: /
            pathType: Prefix

curl コマンドを使用して example.com にアクセスし、トラフィックをベースバージョンにルーティングします。

curl -H "host: example.com" http://47.98.xxx.xx/a

サンプル結果：

A[192.168.0.98][config=base] -> B[192.168.0.157] -> C[192.168.0.161]

ステップ 4：カナリアバージョン用の Ingress ルーティングルールの設定

ベーストラフィックとカナリアトラフィックを区別するためにヘッダーに基づくルーティングルールを使用します。example.com にアクセスする際に HTTP ヘッダー x-user-id: 100 を持つリクエストをカナリアバージョンにルーティングするには、以下の Ingress ルーティングルールを設定します。リクエストは各アプリケーションのカナリアバージョンに優先的にルーティングされます。アプリケーションにカナリアバージョンが存在しない場合は、ベースバージョンにルーティングされます。

YAML コードを表示

apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
  annotations:
    nginx.ingress.kubernetes.io/canary: 'true'
    nginx.ingress.kubernetes.io/canary-by-header: x-user-id
    nginx.ingress.kubernetes.io/canary-by-header-value: '100'
    mse.ingress.kubernetes.io/request-header-control-update: x-mse-tag gray
  name: spring-cloud-a-gray
  namespace: default
spec:
  ingressClassName: mse
  rules:
    - host: example.com
      http:
        paths:
          - backend:
              service:
                name: spring-cloud-a-gray
                port:
                  number: 20001
            path: /
            pathType: Prefix

上記のコードでは、アノテーションを使用してカナリアリリース、ヘッダー設定、ヘッダーコントロールを実装しています。これらのアノテーションの詳細については、「Container Service for Kubernetes：MSE Ingress の高度な使用方法」をご参照ください。

curl コマンドを実行して example.com にアクセスし、HTTP ヘッダー x-user-id: 100 を持つリクエストをカナリアバージョンにルーティングします。

curl -H "host: example.com" -H "x-user-id: 100" http://47.98.xxx.xx/a

サンプル結果：カナリアトラフィックはアプリケーション A および C のカナリアバージョンにルーティングされます。アプリケーション B にはカナリアバージョンがないため、ベースバージョンでトラフィックを受け取ります。

Agray[192.168.0.128][config=base] -> B[192.168.0.152] -> Cgray[192.168.0.151]

MSE コンソールでのアプリケーショントラフィックモニタリングチャートの確認

単一アプリケーションのモニタリングチャートの確認
1. フルリンクグレースケールページで、モニタリング情報を確認したいレーングループのタブをクリックします。
2. Lane Groups and Involved Applications セクションで、モニタリング情報を確認したいアプリケーションの名前をクリックします。秒間クエリ数 (QPS) データがページ右側の QPS data セクションに表示されます。
レーングループ内のすべてのアプリケーションのモニタリングチャートの確認
1. フルリンクグレースケールページで、モニタリング情報を確認したいレーングループのタブをクリックします。
2. Application QPS Monitoring セクションの右側で、View Traffic Details をクリックして、レーングループ内のすべてのアプリケーションのトラフィックモニタリングチャートを確認します。
