ゲートウェイの QPS 値に基づいて ACK クラスタ内のバックエンドアプリケーションの自動スケーリングを実行する - Microservices Engine

トラフィックがイングレスされると、マイクロサービスエンジン（MSE）のクラウドネイティブゲートウェイはビジネストラフィックの量に非常に敏感です。 Kubernetes の機能と MSE クラウドネイティブゲートウェイによって収集された 1 秒あたりのクエリ数（QPS）メトリックデータに基づいて、ビジネスアプリケーションはビジネス Pod の QPS 値に基づいて自動スケーリングを実行できます。この方法では、必要に応じてバックエンドサービスをスケールアウトまたはスケールインできます。このトピックでは、ゲートウェイアクセスログに基づいてコンテナサービス Kubernetes 版（ACK）クラスタ内のビジネスアプリケーションの自動スケーリングを実行する方法について説明します。

前提条件

クラウドネイティブゲートウェイが作成されていること。詳細については、「クラウドネイティブゲートウェイを作成する」をご参照ください。
ACK マネージドクラスタが作成されていること。詳細については、「ACK マネージドクラスタを作成する」をご参照ください。

手順

Alibaba Cloud ACK クラスタに次のリソースをデプロイします。
1. ACK コンソールにログインします。左側のナビゲーションペインで、[マーケットプレイス] > [マーケットプレイス] を選択します。

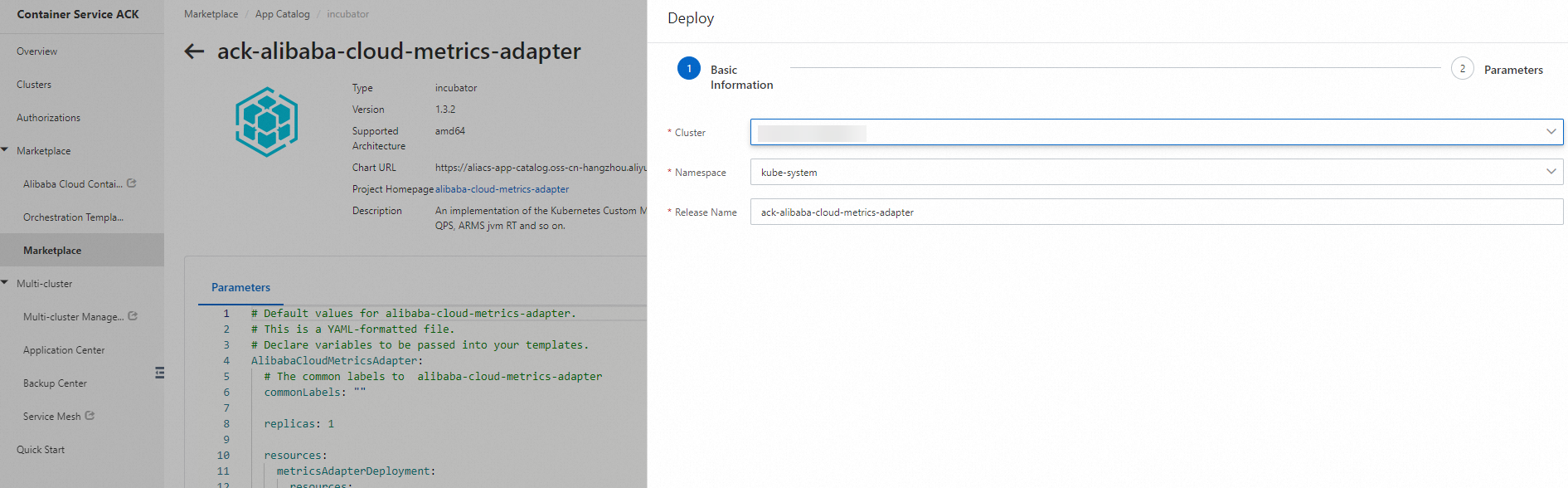

2. 検索ボックスに ack-alibaba-cloud-metrics-adapter と入力し、検索アイコンをクリックします。次に、アプリケーションのカードをクリックし、詳細ページの右上隅にある [デプロイ] をクリックします。 [デプロイ] パネルで、関連設定を構成し、[OK] をクリックします。
3. 左側のナビゲーションペインで、[クラスタ] をクリックします。
4. [クラスタ] ページで、管理するクラスタを見つけ、その名前をクリックします。左側のペインで、[ワークロード] > [デプロイメント] を選択します。
5. デプロイメント ページで、YAML のリソースの作成 をクリックします。 [サンプルテンプレート] ドロップダウンリストから [カスタム] を選択し、コードエディタに次の YAML コードを入力して、デプロイ をクリックします。
```
apiVersion: apps/v1
kind: Deployment
metadata:
  name: httpbin-deploy
  labels:
    app: httpbin-deploy
spec:
  replicas: 1
  selector:
    matchLabels:
      app: httpbin
  template:
    metadata:
      labels:
        app: httpbin
    spec:
      containers:
      - image: kennethreitz/httpbin
        imagePullPolicy: IfNotPresent
        name: httpbin
        ports:
        - name: http
          containerPort: 80
---
apiVersion: v1
kind: Service
metadata:
  name: httpbin-svc
  namespace: default
  labels:
    app: httpbin-svc
spec:
  ports:
    - port: 8080
      name: http
      protocol: TCP
      targetPort: 80
  selector:
    app: httpbin
  type: ClusterIP
```
MSE クラウドネイティブゲートウェイにサービスソースを追加し、サービスを追加します。
1. MSE コンソールにログインします。上部のナビゲーションバーで、リージョンを選択します。
2. 左側のナビゲーションペインで、Cloud-Native Gateway > ゲートウェイリスト を選択します。 [ゲートウェイ] ページで、ゲートウェイの名前をクリックします。
3. 左側のナビゲーションペインで、Routes をクリックします。表示されるページで、[ソース] タブをクリックします。
4. [ソース] ページで、Add Source をクリックします。 [ソースの追加] パネルで、Source Type を Container Service に設定し、アプリケーションがデプロイされている ACK クラスタを選択して、[OK] をクリックします。
5. 左側のナビゲーションペインで、Routes をクリックします。表示されるページで、[サービス] タブをクリックします。
6. [サービス] ページで、Add Service をクリックします。 [サービスの追加] パネルで、Services セクションで作成したサービスソースを選択し、OK をクリックします。
作成したサービスのルーティングルールを追加します。詳細については、「ルーティングルールを作成する」をご参照ください。
ログ配送サービスを有効にします。
1. 左側のナビゲーションペインで、パラメーターの設定 をクリックします。

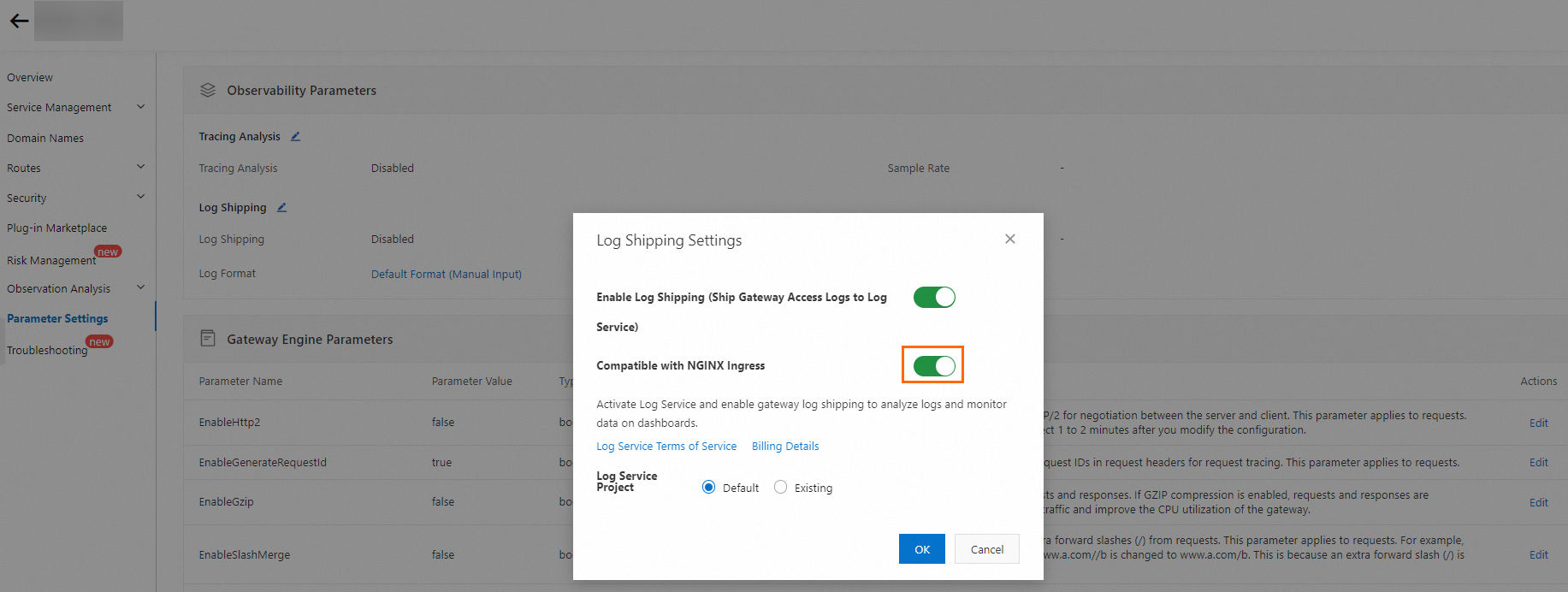

2. オブザーバビリティパラメーター セクションで、ログシッピング の横にある Compatible with NGINX Ingress アイコンをクリックします。 [ログ配送設定] ダイアログボックスで、[ログ配送を有効にする（ゲートウェイアクセスログをログサービスに配送する）] とをオンにします。
ACK クラスタで HorizontalPodAutoscaler（HPA）を作成し、関連設定を構成します。
設定には、自動スケーリングを実行する必要があるバックエンドビジネスアプリケーション、自動スケーリング中のレプリカの最小数、自動スケーリング中のレプリカの最大数、および自動スケーリングの基準となるメトリックが含まれます。次のサンプルコードでは、 sls.project パラメータの値は、MSE コンソールのゲートウェイの [概要] ページでログが配信されるプロジェクトの名前です。 sls.ingress.route パラメータの値は、<サービスの名前空間>-<サービス名>-<サービスのポート番号> 形式です。この例では、ビジネス Pod の平均 QPS 値が 10 を超えるとスケールアウトがトリガーされます。
```
apiVersion: autoscaling/v2
kind: HorizontalPodAutoscaler
metadata:
  name: higress-hpa
spec:
  scaleTargetRef:
    apiVersion: apps/v1beta2
    kind: Deployment
    name: httpbin-deploy
  minReplicas: 1
  maxReplicas: 10
  metrics:
    - type: External
      external:
        metric:
          name: sls_ingress_qps
          selector:
            matchLabels:
              sls.project: "aliyun-product-data-xxxxxxxxxxxxx-cn-hangzhou" // ログが配信されるプロジェクト名
              sls.logstore: "nginx-ingress"  // ログストア名
              sls.ingress.route: "default-httpbin-svc-8080" // サービスの名前空間-サービス名-サービスのポート番号
        target:
          type: AverageValue
          averageValue: 10  // 平均 QPS 値のしきい値
```

QPS を制御し、ゲートウェイルートを使用してビジネスアプリケーションのストレステストを実行し、HPA イベントを観察して検証します。

次のコマンドを実行して結果を確認します。

kubectl describe hpa higress-hpa

出力例：

Normal  SuccessfulRescale  9m     horizontal-pod-autoscaler  New size: 3; reason: external metric sls_ingress_qps(&LabelSelector{MatchLabels:map[string]string{sls.ingress.route: default-httpbin-svc-8080,sls.logstore: nginx-ingress,sls.project: aliyun-product-data-xxxxxxxxxxxxxxxx-cn-hangzhou,},MatchExpressions:[]LabelSelectorRequirement{},}) above target // 外部メトリック sls_ingress_qps がターゲットを超えたため、新しいサイズは 3
Normal  SuccessfulRescale  8m45s  horizontal-pod-autoscaler  New size: 4; reason: external metric sls_ingress_qps(&LabelSelector{MatchLabels:map[string]string{sls.ingress.route: default-httpbin-svc-8080,sls.logstore: nginx-ingress,sls.project: aliyun-product-data-xxxxxxxxxxxxxxxx-cn-hangzhou,},MatchExpressions:[]LabelSelectorRequirement{},}) above target // 外部メトリック sls_ingress_qps がターゲットを超えたため、新しいサイズは 4
Normal  SuccessfulRescale  5m12s  horizontal-pod-autoscaler  New size: 4; reason:
Normal  SuccessfulRescale  3m41s  horizontal-pod-autoscaler  New size: 3; reason: All metrics below target // すべてのメトリックがターゲットを下回っているため、新しいサイズは 3
Normal  SuccessfulRescale  2m55s  horizontal-pod-autoscaler  New size: 1; reason: All metrics below target // すべてのメトリックがターゲットを下回っているため、新しいサイズは 1
