MSE を使用してマイクロサービスアプリケーションのグレースフルスタートとシャットダウンを実装し、トラフィック損失を防止する - Microservices Engine

アプリケーションが同時に多数のリクエストを処理する必要がある場合、ほとんどの場合、アプリケーションの新しいバージョンはオフピーク時にリリースされます。これにより、リリース中のトラフィック損失は防止されますが、予期しない状況により O&M コストが増加します。これらの問題に対処するために、マイクロサービスエンジン（MSE）は、アプリケーションバージョンのリリース中にアプリケーションのグレースフルスタートとシャットダウンをサポートするテクノロジーを提供します。アプリケーションのグレースフルシャットダウンのために、MSE は適応待機とプロアクティブな通知を提供します。これにより、すべてのリクエストが処理された後にのみアプリケーションがシャットダウンされ、予期しないサービスのダウンタイムが防止されます。アプリケーションのグレースフルスタートのために、MSE は準備プローブを使用し、ライフサイクル管理とマイクロサービスアプリケーションのリリースの段階を正確に調整します。これにより、新しいバージョンのアプリケーションが安定して実行されます。

前提条件

Container Service for Kubernetes（ACK）マネージドクラスターが作成されていること。詳細については、「ACK マネージドクラスターの作成」をご参照ください。
Microservices Governance がアクティブ化されていること。詳細については、「Microservices Governance のアクティブ化」をご参照ください。

デモアーキテクチャ

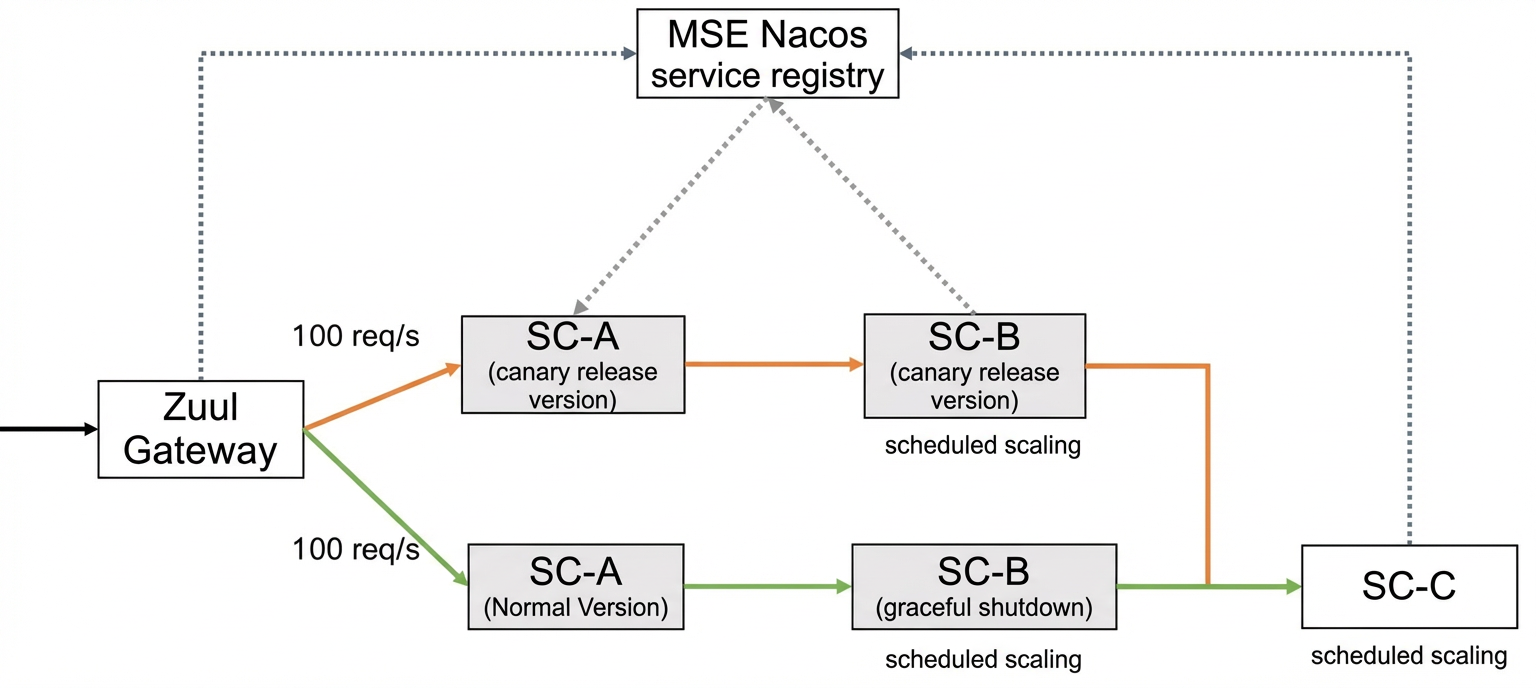

この例では、アプリケーションアーキテクチャは、Zuul ゲートウェイとバックエンド Spring Cloud アプリケーションで構成されています。バックエンドサービスコールには、ショッピングカート（アプリケーション A）、トランザクションセンター（アプリケーション B）、在庫センター（アプリケーション C）の 3 つのアプリケーションが関係します。アプリケーションのサービス登録と検出のために MSE Nacos インスタンスが提供されます。

デモアプリケーションをデプロイし、アプリケーションに対して Microservices Governance を有効にする

重要

このデモでは、Cron Horizontal Pod Autoscaler（CronHPA）が使用されます。したがって、デモアプリケーションをデプロイする前に、クラスターに ack-kubernetes-cronhpa-controller コンポーネントをインストールする必要があります。詳細については、「CronHPA を使用したスケジュールされた水平スケーリング」の「手順 1：CronHPA コンポーネントをインストールする」セクションをご参照ください。

ACK コンソールにログインします。左側のナビゲーションペインで、[クラスター] をクリックします。
[クラスター] ページで、管理するクラスターを見つけて名前をクリックします。左側のペインで、[ワークロード] > [デプロイメント] を選択します。
展開ページで、YAML のリソースの作成 をクリックします。

[サンプルテンプレート] ドロップダウンリストから [カスタム] を選択し、[テンプレート] に次の YAML コードを入力して、デプロイ をクリックします。

この例のデモファイルの名前は mse-demo.yaml です。この例では、Zuul ゲートウェイとアプリケーション A、B、C がデプロイされます。アプリケーション A とアプリケーション B には、ベースバージョンとカナリアバージョンがデプロイされます。アプリケーション B の場合、グレースフルシャットダウン機能はベースバージョンでは無効になっており、カナリアバージョンでは有効になっています。アプリケーション C の場合、サービスプリフェッチ機能が有効になっており、プリフェッチ期間は 120 秒です。

YAML コードを表示

# Nacos サーバー
---
apiVersion: apps/v1
kind: Deployment
metadata:
  labels:
    app: nacos-server
  name: nacos-server
spec:
  replicas: 1
  selector:
    matchLabels:
      app: nacos-server
  template:
    metadata:
      labels:
        app: nacos-server
        msePilotCreateAppName: nacos-server
        msePilotAutoEnable: "on"
    spec:
      containers:
      - env:
        - name: MODE
          value: standalone
        image: registry.cn-shanghai.aliyuncs.com/yizhan/nacos-server:latest
        imagePullPolicy: Always
        name: nacos-server
        resources:
          requests:
            cpu: 250m
            memory: 512Mi
      dnsPolicy: ClusterFirst
      restartPolicy: Always

# nacos-server サービスの構成。
---
apiVersion: v1
kind: Service
metadata:
  name: nacos-server
spec:
  ports:
  - port: 8848
    protocol: TCP
    targetPort: 8848
  selector:
    app: nacos-server
  type: ClusterIP

# spring-cloud-zuul アプリケーション。
---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: spring-cloud-zuul
spec:
  replicas: 1
  selector:
    matchLabels:
      app: spring-cloud-zuul
  template:
    metadata:
      labels:
        app: spring-cloud-zuul
        msePilotCreateAppName: spring-cloud-zuul
        msePilotAutoEnable: "on"
    spec:
      containers:
        - env:
            - name: JAVA_HOME
              value: /usr/lib/jvm/java-1.8-openjdk/jre
            - name: LANG
              value: C.UTF-8
          image: registry.cn-shanghai.aliyuncs.com/yizhan/spring-cloud-zuul:1.0.1
          imagePullPolicy: Always
          name: spring-cloud-zuul
          ports:
            - containerPort: 20000

# アプリケーション A のベースバージョンに対して、マシンレベルでエンドツーエンドのパススルーを有効にします。
---
apiVersion: apps/v1
kind: Deployment
metadata:
  labels:
    app: spring-cloud-a
  name: spring-cloud-a
spec:
  replicas: 2
  selector:
    matchLabels:
      app: spring-cloud-a
  template:
    metadata:
      labels:
        app: spring-cloud-a
        msePilotCreateAppName: spring-cloud-a
        msePilotAutoEnable: "on"
    spec:
      containers:
      - env:
        - name: LANG
          value: C.UTF-8
        - name: JAVA_HOME
          value: /usr/lib/jvm/java-1.8-openjdk/jre
        - name: profiler.micro.service.tag.trace.enable
          value: "true"
        image: registry.cn-shanghai.aliyuncs.com/yizhan/spring-cloud-a:0.1-SNAPSHOT
        imagePullPolicy: Always
        name: spring-cloud-a
        ports:
        - containerPort: 20001
          protocol: TCP
        resources:
          requests:
            cpu: 250m
            memory: 512Mi
        livenessProbe:
          tcpSocket:
            port: 20001
          initialDelaySeconds: 10
          periodSeconds: 30

# アプリケーション A のカナリアバージョンに対して、マシンレベルでエンドツーエンドのパススルーを有効にします。
---
apiVersion: apps/v1
kind: Deployment
metadata:
  labels:
    app: spring-cloud-a-gray
  name: spring-cloud-a-gray
spec:
  replicas: 2
  selector:
    matchLabels:
      app: spring-cloud-a-gray
  strategy:
  template:
    metadata:
      labels:
        alicloud.service.tag: gray
        app: spring-cloud-a-gray
        msePilotCreateAppName: spring-cloud-a
        msePilotAutoEnable: "on"
    spec:
      containers:
      - env:
        - name: LANG
          value: C.UTF-8
        - name: JAVA_HOME
          value: /usr/lib/jvm/java-1.8-openjdk/jre
        - name: profiler.micro.service.tag.trace.enable
          value: "true"
        image: registry.cn-shanghai.aliyuncs.com/yizhan/spring-cloud-a:0.1-SNAPSHOT
        imagePullPolicy: Always
        name: spring-cloud-a-gray
        ports:
        - containerPort: 20001
          protocol: TCP
        resources:
          requests:
            cpu: 250m
            memory: 512Mi
        livenessProbe:
          tcpSocket:
            port: 20001
          initialDelaySeconds: 10
          periodSeconds: 30

# アプリケーション B のベースバージョンでグレースフルシャットダウンを無効にします。
---
apiVersion: apps/v1
kind: Deployment
metadata:
  labels:
    app: spring-cloud-b
  name: spring-cloud-b
spec:
  replicas: 2
  selector:
    matchLabels:
      app: spring-cloud-b
  strategy:
  template:
    metadata:
      labels:
        app: spring-cloud-b
        msePilotCreateAppName: spring-cloud-b
        msePilotAutoEnable: "on"
    spec:
      containers:
      - env:
        - name: LANG
          value: C.UTF-8
        - name: JAVA_HOME
          value: /usr/lib/jvm/java-1.8-openjdk/jre
        - name: micro.service.shutdown.server.enable
          value: "false"
        - name: profiler.micro.service.http.server.enable
          value: "false"
        image: registry.cn-shanghai.aliyuncs.com/yizhan/spring-cloud-b:0.1-SNAPSHOT
        imagePullPolicy: Always
        name: spring-cloud-b
        ports:
        - containerPort: 8080
          protocol: TCP
        resources:
          requests:
            cpu: 250m
            memory: 512Mi
        livenessProbe:
          tcpSocket:
            port: 20002
          initialDelaySeconds: 10
          periodSeconds: 30

# デフォルトでは、アプリケーション B のカナリアバージョンでグレースフルシャットダウンが有効になっています。
---
apiVersion: apps/v1
kind: Deployment
metadata:
  labels:
    app: spring-cloud-b-gray
  name: spring-cloud-b-gray
spec:
  replicas: 2
  selector:
    matchLabels:
      app: spring-cloud-b-gray
  template:
    metadata:
      labels:
        alicloud.service.tag: gray
        app: spring-cloud-b-gray
        msePilotCreateAppName: spring-cloud-b
        msePilotAutoEnable: "on"
    spec:
      containers:
      - env:
        - name: LANG
          value: C.UTF-8
        - name: JAVA_HOME
          value: /usr/lib/jvm/java-1.8-openjdk/jre
        image: registry.cn-shanghai.aliyuncs.com/yizhan/spring-cloud-b:0.1-SNAPSHOT
        imagePullPolicy: Always
        name: spring-cloud-b-gray
        ports:
        - containerPort: 8080
          protocol: TCP
        resources:
          requests:
            cpu: 250m
            memory: 512Mi
        livenessProbe:
          tcpSocket:
            port: 20002
          initialDelaySeconds: 10
          periodSeconds: 30


# アプリケーション C のベースバージョン。
---
apiVersion: apps/v1
kind: Deployment
metadata:
  labels:
    app: spring-cloud-c
  name: spring-cloud-c
spec:
  replicas: 2
  selector:
    matchLabels:
      app: spring-cloud-c
  template:
    metadata:
      labels:
        app: spring-cloud-c
        msePilotCreateAppName: spring-cloud-c
        msePilotAutoEnable: "on"
    spec:
      containers:
      - env:
        - name: LANG
          value: C.UTF-8
        - name: JAVA_HOME
          value: /usr/lib/jvm/java-1.8-openjdk/jre
        image: registry.cn-shanghai.aliyuncs.com/yizhan/spring-cloud-c:0.1-SNAPSHOT
        imagePullPolicy: Always
        name: spring-cloud-c
        ports:
        - containerPort: 8080
          protocol: TCP
        resources:
          requests:
            cpu: 250m
            memory: 512Mi
        livenessProbe:
          tcpSocket:
            port: 20003
          initialDelaySeconds: 10
          periodSeconds: 30

# HPA 構成。
---
apiVersion: autoscaling.alibabacloud.com/v1beta1
kind: CronHorizontalPodAutoscaler
metadata:
  labels:
    controller-tools.k8s.io: "1.0"
  name: spring-cloud-b
spec:
   scaleTargetRef:
      apiVersion: apps/v1beta2
      kind: Deployment
      name: spring-cloud-b
   jobs:
   - name: "scale-down"
     schedule: "0 0/5 * * * *"
     targetSize: 1
   - name: "scale-up"
     schedule: "10 0/5 * * * *"
     targetSize: 2
---
apiVersion: autoscaling.alibabacloud.com/v1beta1
kind: CronHorizontalPodAutoscaler
metadata:
  labels:
    controller-tools.k8s.io: "1.0"
  name: spring-cloud-b-gray
spec:
   scaleTargetRef:
      apiVersion: apps/v1beta2
      kind: Deployment
      name: spring-cloud-b-gray
   jobs:
   - name: "scale-down"
     schedule: "0 0/5 * * * *"
     targetSize: 1
   - name: "scale-up"
     schedule: "10 0/5 * * * *"
     targetSize: 2
---
apiVersion: autoscaling.alibabacloud.com/v1beta1
kind: CronHorizontalPodAutoscaler
metadata:
  labels:
    controller-tools.k8s.io: "1.0"
  name: spring-cloud-c
spec:
   scaleTargetRef:
      apiVersion: apps/v1beta2
      kind: Deployment
      name: spring-cloud-c
   jobs:
   - name: "scale-down"
     schedule: "0 2/5 * * * *"
     targetSize: 1
   - name: "scale-up"
     schedule: "10 2/5 * * * *"
     targetSize: 2


# spring-cloud-zuul アプリケーション用にサーバーロードバランサー（SLB）インスタンスを作成します。
---
apiVersion: v1
kind: Service
metadata:
  name: zuul-slb
spec:
  ports:
    - port: 80
      protocol: TCP
      targetPort: 20000
  selector:
    app: spring-cloud-zuul
  type: ClusterIP

# アプリケーション A を使用して Kubernetes サービスを公開します。
---
apiVersion: v1
kind: Service
metadata:
  name: spring-cloud-a-base
spec:
  ports:
    - name: http
      port: 20001
      protocol: TCP
      targetPort: 20001
  selector:
    app: spring-cloud-a

---
apiVersion: v1
kind: Service
metadata:
  name: spring-cloud-a-gray
spec:
  ports:
    - name: http
      port: 20001
      protocol: TCP
      targetPort: 20001
  selector:
    app: spring-cloud-a-gray

# nacos-slb サービスの構成。
---
apiVersion: v1
kind: Service
metadata:
  name: nacos-slb
spec:
  ports:
  - port: 8848
    protocol: TCP
    targetPort: 8848
  selector:
    app: nacos-server
  type: LoadBalancer

アプリケーションに対して Microservices Governance を有効にします。詳細については、「ACK または ACS クラスターの Java マイクロサービスアプリケーションに対して Microservices Governance を有効にする」をご参照ください。

可視性データを表示する

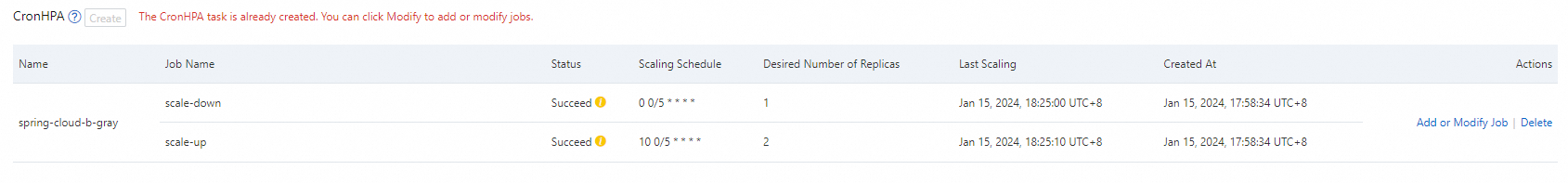

spring-cloud-b と spring-cloud-b-gray の両方で CronHPA が有効になっており、5 分間隔でスケジュールされたスケーリングをシミュレートします。アプリケーション名をクリックし、[pod スケーリング] タブをクリックすると、関連情報が表示されます。

spring-cloud-b
spring-cloud-b-gray

MSE コンソールにログインし、トップナビゲーションバーでリージョンを選択します。
左側のナビゲーションペインで、Microservices Governance > Application Governance を選択します。表示されたページで、spring-cloud-a アプリケーションのリソースカードをクリックします。
Application overview ページで、アプリケーションの関連する可視性データを表示します。
データから次の情報が得られます。
- Pod のスケーリング中に、spring-cloud-a-gray バージョンでリクエストエラーは返されません。この場合、トラフィック損失は発生しません。
- spring-cloud-a バージョンでは、グレースフルシャットダウン機能が無効になっています。Pod のスケーリング中に spring-cloud-a から spring-cloud-b に送信された 20 個のリクエストに対してエラーが返されます。この場合、トラフィック損失が発生します。

グレースフルスタートを有効にする

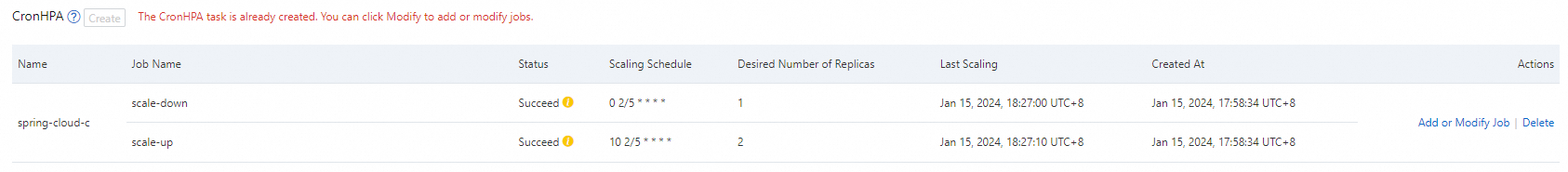

spring-cloud-c に対して CronHPA を有効にして、アプリケーションの起動をシミュレートします。5 分間隔でスケーリングを実行します。60 秒目に 1 つのノードを使用可能にし、70 秒目に 2 つのノードを使用可能にします。

MSE コンソールにログインし、トップナビゲーションバーでリージョンを選択します。
左側のナビゲーションペインで、Microservices Governance > Application Governance を選択します。表示されたページで、spring-cloud-c アプリケーションのリソースカードをクリックします。
左側のナビゲーションペインで、Traffic management をクリックします。Graceful Start/Shutdown タブで、Graceful Start をオンにします。表示される Prompt message で、[OK] をクリックします。デフォルトのプリフェッチ期間は 120 秒です。
サービスプリフェッチ機能が有効になっているアプリケーションが再起動した後、トラフィックは時間とともに徐々に増加します。接続プールやキャッシュなどのリソースを事前に提供する必要がある、アプリケーションの起動が遅いシナリオでは、アプリケーションに対してサービスプリフェッチ機能を有効にすることができます。このようにして、キャッシュリソースが順番に作成され、アプリケーションが安全な方法で起動され、トラフィック損失は発生しません。
