IoT Platform:Message Queue for Apache RocketMQ へのデータ転送

使用上の注意

• データ転送機能の新バージョンまたは旧バージョンを使用して、Message Queue for Apache RocketMQ にデータを転送できます。 旧バージョンのデータ転送機能の使用方法の詳細については、「ApsaraMQ for RocketMQ にデータを転送する」をご参照ください。

• データ転送先を構成するときに「ApsaraMQ for RocketMQ にデータを送信」を指定すると、次の設定が自動的に構成されます。 構成が完了すると、IoT Platform のルールエンジンを使用して、デバイスデータを ApsaraMQ for RocketMQ V5.0 インスタンスに転送できます。

  • ApsaraMQ for RocketMQ インスタンスが接続されている vSwitch の 2 つの IP アドレスが IoT Platform に割り当てられます。

  • ApsaraMQ for RocketMQ インスタンスが存在する VPC（仮想プライベートクラウド）に、マネージド セキュリティグループが作成されます。 デフォルトでは、セキュリティグループの名前は sg-nsm- で始まります。

データ転送先を作成する

1. IoT Platform コンソール にログインします。

2. [概要] ページで、[すべての環境] をクリックします。 [すべての環境] タブで、管理するインスタンスを見つけ、インスタンス ID またはインスタンス名をクリックします。

3. 左側のナビゲーションウィンドウで、[メッセージ転送] > [データ転送] を選択します。

4. [データ転送] ページの右上隅にある [新しいバージョンに移動] をクリックして、新しいバージョンに移動します。

   説明

   この手順を実行した場合、[メッセージ転送] > [データ転送] を選択すると、新しいバージョンの [データ転送] ページが表示されます。

5. [データ転送先] をクリックします。 [データ転送先] タブで、[データ転送先を作成] をクリックします。

6. [データ転送先を作成] ダイアログボックスで、データ転送先名を入力します。 この例では、DataPurpose を使用します。 パラメータを構成し、[OK] をクリックします。



   パラメータ	説明
   操作	[apsaramq For Rocketmq にデータを送信] を選択します。
   リージョン	ApsaraMQ for RocketMQ インスタンスが存在するリージョンを選択します。
   インスタンス	ApsaraMQ for RocketMQ インスタンスを選択します。 [インスタンスの作成] をクリックして ApsaraMQ for RocketMQ コンソールに移動し、ApsaraMQ for RocketMQ インスタンスを作成できます。 詳細については、ApsaraMQ for RocketMQ ドキュメント を参照してください。
   トピック	IoT Platform からデータを受信するために使用する ApsaraMQ for RocketMQ トピックを選択します。 [トピックの作成] をクリックして ApsaraMQ for RocketMQ コンソールに移動し、ApsaraMQ for RocketMQ トピックを作成できます。
   権限の付与	IoT Platform に ApsaraMQ for RocketMQ にデータを書き込む権限を付与します。 RAM（Resource Access Management）ロールがない場合は、[RAM ロールの作成] をクリックして RAM コンソールに移動し、RAM ロールを作成して、そのロールに権限を付与します。 詳細については、「RAM ロールの作成」をご参照ください。

パーサーを構成して起動する

1. DataParser という名前のパーサーを作成します。 詳細については、「パーサーを作成する」をご参照ください。

2. [パーサーの詳細] ページで、パーサーを作成済みのデータソースに関連付けます。

   1. ウィザードの [データソース] ステップで、[データソースの関連付け] をクリックします。

   2. 表示されるダイアログボックスで、データソース[データソース] ドロップダウンリストから [OK] を選択し、 をクリックします。

3. [パーサーの詳細] ページで、パーサーを作成済みのデータ転送先に関連付けます。

   1. ウィザードの [データ転送先] をクリックします。 [データ転送先] セクションで、[データ転送先の関連付け] をクリックします。

   2. 表示されるダイアログボックスで、データ目的[データ転送先] ドロップダウンリストから [OK] を選択し、 をクリックします。

   3. [データ転送先] セクションで、[データ転送先 ID] を表示して保存します。 この例では、ID は 1000 です。

      パーサースクリプトを記述するときは、[データ転送先 ID] を使用する必要があります。

4. [パーサーの詳細] ページで、[パーサースクリプト] をクリックします。

5. コードエディタで、スクリプトを入力します。 スクリプトの変更方法の詳細については、「スクリプト構文」をご参照ください。

   関数パラメータの詳細については、「関数」をご参照ください。

   // payload() 関数を使用して、デバイスから送信されたデータを取得し、JSON 形式のデータに変換します。
   var data = payload("json");
   // 送信された TSL データを転送します。
   writeMq(1000, data, "debug");

6. [デバッグ] をクリックします。 表示されるパネルで、プロダクトとデバイスを選択し、トピックを指定して、ペイロードデータを入力し、スクリプトが想定どおりに実行されるかどうかを確認します。

   次の図は、パラメータを示しています。

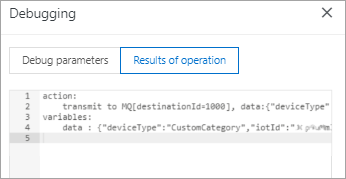

   次の結果は、スクリプトが想定どおりに実行されたことを示しています。



7. [公開] をクリックします。

8. パーサー[データ転送] ページの データパーサー[開始] タブに移動します。 パーサーを見つけ、[アクション] 列の をクリックしてパーサーを起動します。

9. Message Queue for Apache RocketMQ コンソール で、メッセージが受信されているかどうかを確認します。
