IoT Platform:Android Link SDK

前提条件

IoT Platform がアクティブ化されていること。

背景情報

このトピックでは、LightSwitch という名前のデバイスを作成し、Windows 上で実行されるサンプルコードを Android 用 Link SDK に基づいて記述して、MQTT 経由でデバイスを IoT Platform に接続するシミュレーションを行います。デバイスは、カスタムトピックを使用して IoT Platform にデータを送信できます。

詳細については、「IoT Platform とは」をご参照ください。

プロダクトとデバイスの作成

1. IoT Platform コンソールにログオンし、[パブリックインスタンス] カードをクリックします。

2. 左側のナビゲーションウィンドウで、[デバイス] > [製品] を選択します。表示されるページで、[製品の作成] をクリックします。

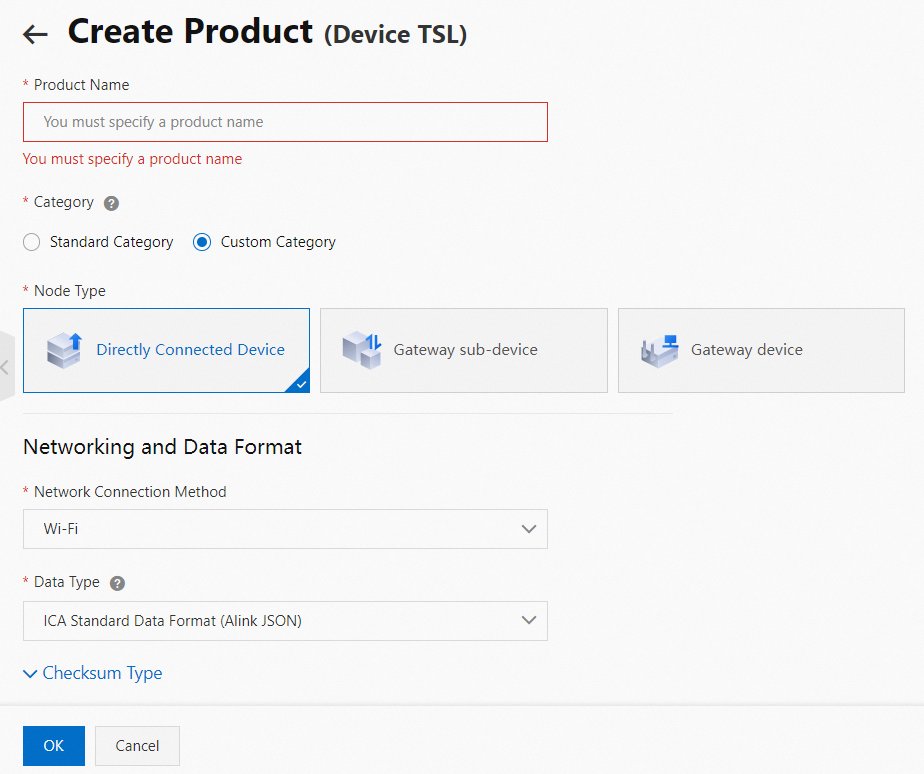

3. [プロダクトの作成] ページで、製品を作成製品名カスタム カテゴリOK パラメーターを NightLightSwitch に設定し、 パラメーターを に設定し、その他のパラメーターにはデフォルト値を使用し、 をクリックします。



4. [プロダクトの作成] ページの 追加デバイスの追加 セクションで、 をクリックします。

5. デバイスを追加OK ダイアログボックスで、デバイス名を入力します。例：LightSwitch。次に、 をクリックします。

6. [デバイスが追加されました。] ダイアログボックスで、デバイス証明書のコピー[デバイス証明書のコピー] をクリックします。 次に、デバイス証明書情報をオンプレミスサーバーに保存します。

   デバイス証明書には、ProductKey、DeviceName、および DeviceSecret が含まれています。デバイス証明書は、デバイスを IoT Platform に接続するときに必要です。詳細については、「デバイス証明書。」をご参照ください。

7. [製品の作成] ページで、[製品の詳細を表示] をクリックします。

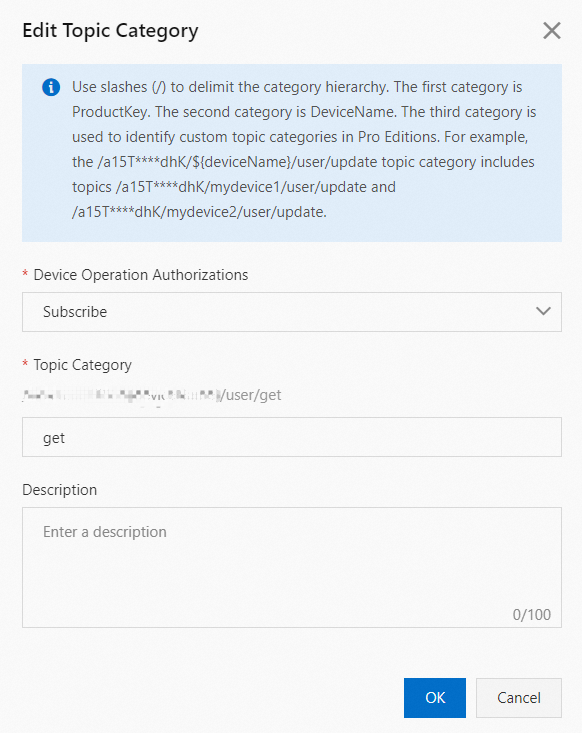

8. プロダクト詳細ページで、[トピックカテゴリ] > [トピックカテゴリ] > [トピックカテゴリの編集] を選択します。 [トピックカテゴリの編集] ダイアログボックスで、パラメーターを設定し、[OK] をクリックしてカスタムトピックカテゴリを作成します。



   get という名前の Topic カテゴリを作成し、前の図に示すように、その Topic カテゴリの Device Operation Authorizations パラメーターを [サブスクライブ] に設定します。上記の手順を繰り返して、update という名前の別の Topic カテゴリを作成し、Device Operation Authorizations パラメーターを [パブリッシュ] に設定します。[ Topic カテゴリの編集] ダイアログボックスに表示される情報をオンプレミス サーバーに保存します。この情報は、モバイルフォンで Topic をサブスクライブするときに必要になります。

   • 取得：/a18wP******/${deviceName}/user/get

   • 更新：/a18wP******/${deviceName}/user/updata

9. [OK] をクリックします。

開発環境の準備

この例では、開発ツールとして Android Studio 4.1.1 を使用し、シミュレートされたデバイスシステムは Android 10.0 です。詳細については、「プロジェクト構成」をご参照ください。

1. Android Studio をインストールします。

   詳細については、「Android Studio」をご参照ください。

2. シミュレートされたデバイスを作成します。

   詳細については、「シミュレートされたデバイスの作成と管理」をご参照ください。

デバイス SDK の構成

1. デモパッケージを開発環境にダウンロードし、解凍します。

   説明

   パッケージをダウンロードすることにより、ソフトウェアライセンス契約に同意したことになります。

   Android 用 Link SDK の詳細については、「プロジェクト構成」をご参照ください。

2. Android Studio を開き、[ファイル] > [開く...] を選択し、解凍したコードファイルを見つけ、パラメーターを構成します。次の表にパラメーターを示します。

   ファイル	パラメーター	例	説明
   app/src/main/res/raw/deviceinfo	productKey	a18wP******	検証用のデバイス情報。パラメーターの値を、オンプレミスサーバーに保存したデバイス証明書情報に置き換えます。
   	deviceName	LightSwitch
   	deviceSecret	uwMTmVAMnGGHaAkqmeDY6cHxxB******
   app/src/main/java/com/aliyun/alink/devicesdk/manager/InitManager.java	LinkKit.getInstance().init	MqttConfigure.mqttHost = "iot-060a****.mqtt.iothub.aliyuncs.com:8883"	デバイスを接続するエンドポイント。 LinkKit.getInstance().init の前に次のコードを追加します。 MqttConfigure.mqttHost = "YourHostName:8883"; YourHostName をインスタンスのエンドポイントに置き換えます。エンドポイントを取得するには、次の手順を実行します。 Enterprise Edition インスタンスまたは新しいバージョンのパブリックインスタンスを使用している場合は、次の手順を実行します。インスタンスの詳細ページで、[開発設定の表示] をクリックします。開発設定パネルの [エンドポイント] セクションで MQTT を選択して、エンドポイントを表示します。次に、エンドポイントの横にある [コピー] をクリックします。 古いバージョンのパブリックインスタンスを使用している場合は、次の形式でエンドポイントを構築する必要があります。形式： ${YourProductKey}.iot-as-mqtt.${YourRegionId}.aliyuncs.com:8883 例： a18wP******.iot-as-mqtt.cn-shanghai.aliyuncs.com:8883

3. アイコンをクリックして、プロジェクトをコンパイルします。

結果

• プロジェクトのコンパイル後、 アイコンをクリックしてプロジェクトを実行します。

  サンプルプログラムはシミュレートされたデバイスで実行され、次の図に示すように、デバイスが IoT Platform に接続されていることを示します。



  1. [MQTT の例] をクリックします。

  2. MQTT の例[トピックをサブスクライブする]サブスクライブ ページで、 パラメーターの値を前の手順で保存したトピックカテゴリに変更し、 をクリックします。

     説明

     例：/a18wP******/${deviceName}/user/get。 a18wP****** と deviceName は、実際のプロダクト名と DeviceName に置き換える必要があります。

     デバイスのトピックをサブスクライブすると、デバイスは IoT Platform からメッセージを受信できます。IoT Platform がデバイスにメッセージを送信する前に、テストのためにデバイスにメッセージを送信できます。

     トピック一覧デバイスの詳細メッセージを公開[メッセージの公開] ページの タブで、サブスクライブしたトピックの横にある をクリックします。 ダイアログボックスで、メッセージを入力します。例：これは Alibaba IoT Platform からのテストメッセージです。これは、IoT Platform がデバイスにメッセージを送信するシナリオをシミュレートします。デバイスはこのメッセージを受信できます。

  3. Mqtt の例トピックを公開公開 ページで、 パラメーターの値を前の手順で保存したトピックカテゴリに変更し、その他のパラメーターを設定し、 をクリックします。

     [デバイスログ] ページで、デバイスから IoT Platform に送信されたメッセージのメッセージコンテンツ列にある [表示] をクリックして、メッセージ本文を表示します。

次のステップ

デバイスが IoT Platform に接続された後、デバイスを管理および監視できます。 IoT Platform の機能の詳細については、「機能」をご参照ください。

Android 用 Link SDK を使用した高度な機能の構成方法の詳細については、「プロジェクト構成」をご参照ください。
