Elasticsearch:Kubernetes のコンテナーの統合監視に Elastic Stack を使用する

Metricbeat を使用してメトリクスを収集する

1. kubectl クライアントを使用して ACK クラスターにアクセスし、Metricbeat 構成ファイルをダウンロードします。

   curl -L -O https://raw.githubusercontent.com/elastic/beats/6.8/deploy/kubernetes/metricbeat-kubernetes.yaml

2. Metricbeat 構成ファイルを変更します。

   重要

   公式の Metricbeat 構成ファイルでは、DaemonSet と Deployment に extensions/v1beta1 API バージョンが使用されています。この API バージョンは、ACK V1.18 以降では非推奨です。ACK V1.18 以降の Kubernetes、DaemonSet、Deployment、および ReplicaSet には、apps/v1 API バージョンを使用するように Metricbeat 構成ファイルを変更する必要があります。

   1. kind: Deployment および kind: DaemonSet の構成を変更します。

      • 環境変数を変更します。次のコードは例を示しています。

        env:
        - name: ELASTICSEARCH_HOST
          value: es-cn-nif23p3mo0065****.elasticsearch.aliyuncs.com
        - name: ELASTICSEARCH_PORT
          value: "9200"
        - name: ELASTICSEARCH_USERNAME
          value: elastic
        - name: ELASTICSEARCH_PASSWORD
          value: ****
        - name: KIBANA_HOST
          value: es-cn-nif23p3mo0065****-kibana.internal.elasticsearch.aliyuncs.com
        - name: KIBANA_PORT
          value: "5601"

        説明

        デフォルトでは、ダウンロードされた Metricbeat 構成ファイルでは Kibana 変数は定義されていません。env パラメーターを使用して変数を渡すことができます。

        パラメーター	説明
        ELASTICSEARCH_HOST	Elasticsearch クラスターの内部エンドポイント。
        ELASTICSEARCH_PORT	Elasticsearch クラスターのプライベートポート。
        ELASTICSEARCH_USERNAME	Elasticsearch クラスターのユーザー名。このパラメーターのデフォルト値は elastic です。
        ELASTICSEARCH_PASSWORD	elastic ユーザー名に対応するパスワード。
        KIBANA_HOST	Kibana の内部エンドポイント。
        KIBANA_PORT	Kibana のプライベートポート。

      • spec.selector 構成を追加します。次のコードは例を示しています。

        ## kind: DaemonSet
        spec:
          selector:
            matchLabels:
               k8s-app: metricbeat
          template:
            metadata:
              labels:
                k8s-app: metricbeat

        ## kind: Deployment
        spec:
          selector:
            matchLabels:
               k8s-app: metricbeat
          template:
            metadata:
              labels:
                k8s-app: metricbeat

   2. name: metricbeat-daemonset-config および name: metricbeat-deployment-config の Kibana 出力情報を構成して、構成ファイルで構成されている環境変数を使用します。

      output.elasticsearch:
            hosts: ['${ELASTICSEARCH_HOST:elasticsearch}:${ELASTICSEARCH_PORT:9200}']
            username: ${ELASTICSEARCH_USERNAME}
            password: ${ELASTICSEARCH_PASSWORD}
      setup.kibana:
            host: "https://${KIBANA_HOST}:${KIBANA_PORT}"
      setup.dashboards.enabled: true

   3. metricbeat-daemonset-modules に関連する構成を変更します。System モジュールによって監視されるシステムメトリクスと、Kubernetes モジュールによって取得できるメトリクスを定義します。System モジュールは、CPU、負荷、メモリ、およびネットワークのメトリクスを監視します。

      説明

      Metricbeat のモジュールの構成とメトリクスの詳細については、「System モジュール」および「Kubernetes モジュール」をご参照ください。

      apiVersion: v1
      kind: ConfigMap
      metadata:
        name: metricbeat-daemonset-modules
        namespace: kube-system
        labels:
          k8s-app: metricbeat
      data:
        system.yml: |-
          - module: system
            period: 10s
            metricsets:
              - cpu
              - load
              - memory
              - network
              - process
              - process_summary
              - core
              - diskio
              - socket
            processes: ['.*']
            process.include_top_n:
              by_cpu: 5      # CPU 使用率上位 5 つのプロセスを含める
              by_memory: 5   # メモリ使用量上位 5 つのプロセスを含める

          - module: system
            period: 1m
            metricsets:
              - filesystem
              - fsstat
            processors:
            - drop_event.when.regexp:
                system.filesystem.mount_point: '^/(sys|cgroup|proc|dev|etc|host|lib)($|/)'
        kubernetes.yml: |-
          - module: kubernetes
            metricsets:
              - node
              - system
              - pod
              - container
              - volume
            period: 10s
            host: ${NODE_NAME}
            hosts: ["localhost:10255"]

   4. metricbeat-deployment-modules に関連する構成を変更して、kube-state-metrics および Kubernetes イベントのメトリクスを取得します。

      重要

      Metricbeat サービスは kube-system ネームスペースにデプロイされます。kube-state-metrics サービスは、デフォルトで arms-prom ネームスペースにデプロイされます。2 つのサービスは異なるネームスペースに属しています。したがって、hosts パラメーターを kube-state-metrics.<namespace>:8080 の形式で指定します。Metricbeat サービスと kube-state-metrics サービスが同じネームスペースにデプロイされている場合は、hosts パラメーターを kube-state-metrics:8080 に設定します。

      apiVersion: v1
      kind: ConfigMap
      metadata:
        name: metricbeat-deployment-modules
        namespace: kube-system
        labels:
          k8s-app: metricbeat
      data:
        # このモジュールには、「kube-system」ネームスペースで実行されている `kube-state-metrics` が必要です。
        kubernetes.yml: |-
          - module: kubernetes
            metricsets:
              - state_node
              - state_deployment
              - state_replicaset
              - state_pod
              - state_container
            period: 10s
            host: ${NODE_NAME}
            hosts: ["kube-state-metrics.arms-prom:8080"]
          # k8s イベントを取得するには、これをコメント解除します。
          - module: kubernetes
            metricsets:
              - event

   5. ロールを作成し、そのロールを Metricbeat に割り当てて、ロールベースのアクセス制御 (RBAC) を実装します。これにより、Metricbeat が ACK クラスターのリソース情報を取得できるようになります。

      apiVersion: rbac.authorization.k8s.io/v1beta1
      kind: ClusterRoleBinding
      metadata:
        name: metricbeat
      subjects:
      - kind: ServiceAccount
        name: metricbeat
        namespace: kube-system
      roleRef:
        kind: ClusterRole
        name: metricbeat
        apiGroup: rbac.authorization.k8s.io
      ---
      apiVersion: rbac.authorization.k8s.io/v1beta1
      kind: ClusterRole
      metadata:
        name: metricbeat
        labels:
          k8s-app: metricbeat
      rules:
      - apiGroups: [""]
        resources:
        - nodes
        - namespaces
        - events
        - pods
        verbs: ["get", "list", "watch"]
      - apiGroups: ["extensions"]
        resources:
        - replicasets
        verbs: ["get", "list", "watch"]
      - apiGroups: ["apps"]
        resources:
        - statefulsets
        - deployments
        verbs: ["get", "list", "watch"]
      - apiGroups:
        - ""
        resources:
        - nodes/stats
        verbs:
        - get
      ---
      apiVersion: v1
      kind: ServiceAccount
      metadata:
        name: metricbeat
        namespace: kube-system
        labels:
          k8s-app: metricbeat
      ---

3. ACK クラスターに Metricbeat をデプロイし、クラスターのリソースを表示します。

   kubectl クライアントを使用して、次のコマンドを実行します。

   kubectl apply -f metricbeat-kubernetes.yaml
   kubectl get pods -n kube-system

   重要

   ポッド内のリソースが実行されていることを確認する必要があります。そうでない場合、Kibana コンソールにデータが表示されないことがあります。

4. Kibana コンソールで監視対象データを表示します。

   1. Elasticsearch クラスターの Kibana コンソールにログオンします。

      詳細については、「Kibana コンソールにログオンする」をご参照ください。

   2. 左側のナビゲーションペインで、[infrastructure] をクリックします。

   3. ACK クラスターのホストとポッドのメトリクスの統計を表示します。

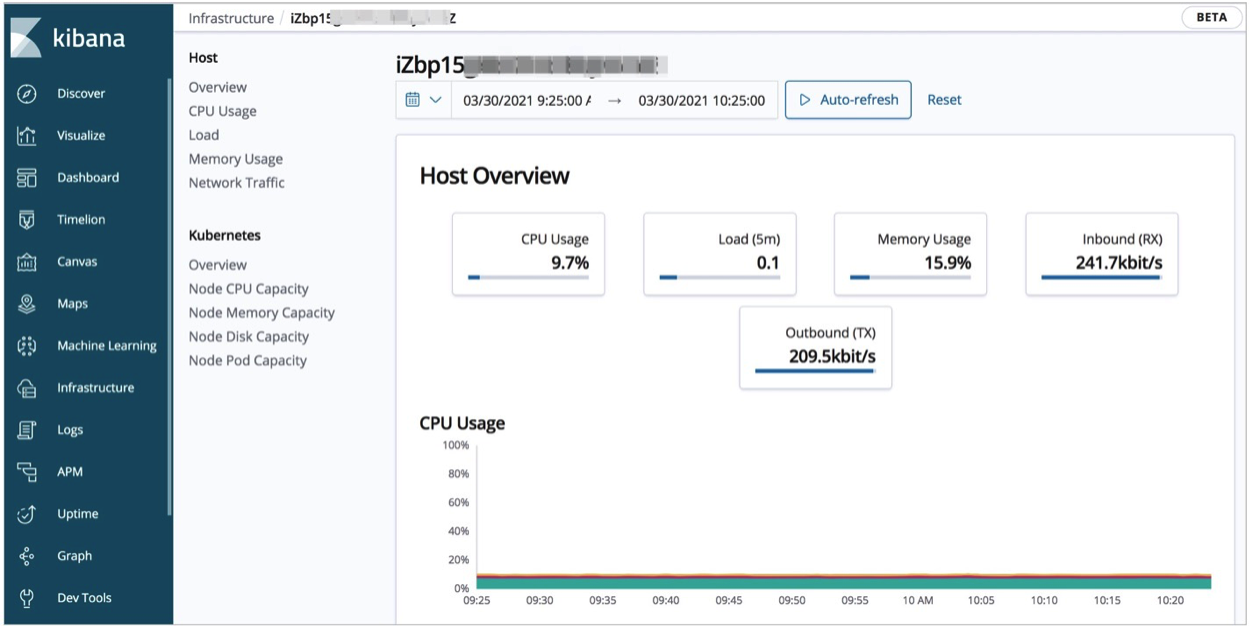

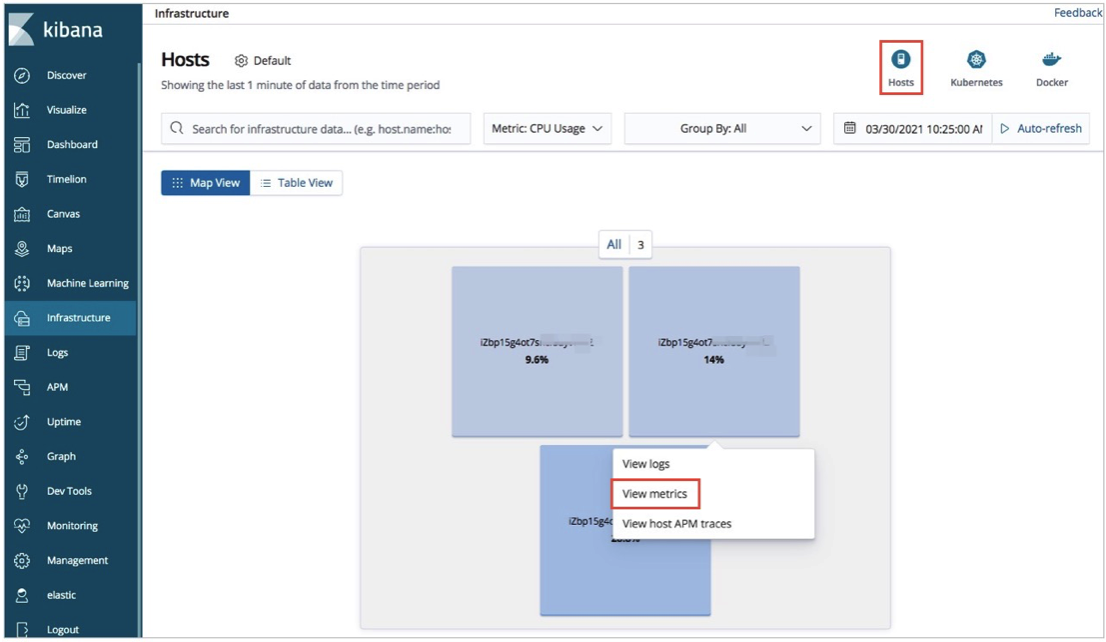

      • ホストのメトリクスの統計を表示する： [Infrastructure] ページで、右上隅にある [hosts] をクリックします。[map View] タブで、ホストをクリックし、[view Metrics] を選択します。CPU、負荷、およびメモリのメトリクスの統計を表示できます。

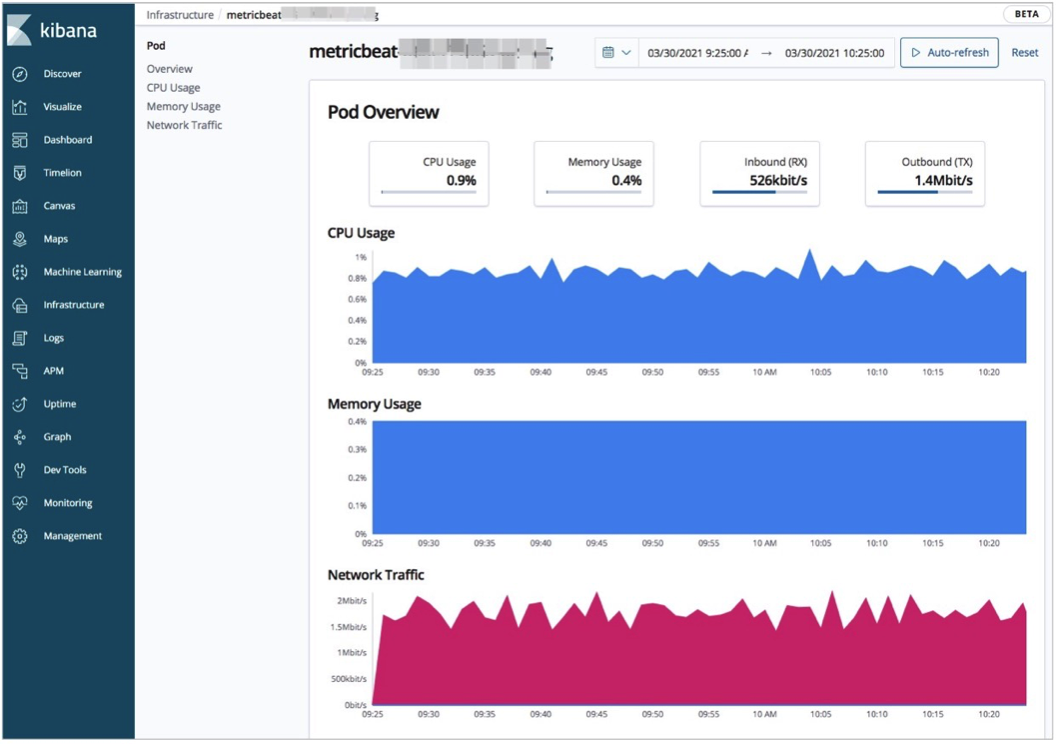

      • ACK クラスターのポッドのメトリクスの統計を表示する： [Infrastructure] ページで、右上隅にある [kubernetes] をクリックします。[map View] タブで、ポッドをクリックし、[view Metrics] を選択します。CPU、メモリ、およびネットワークのメトリクスの統計を表示できます。

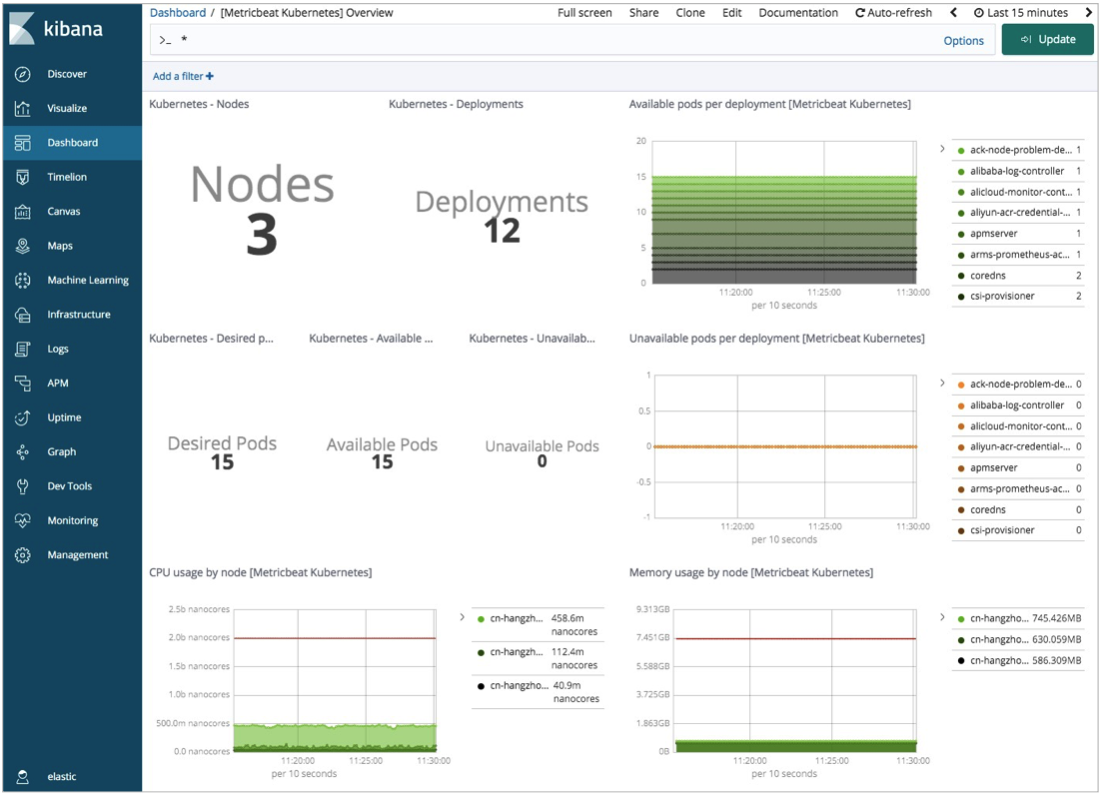

   4. ACK クラスターのリソースの全体的な統計を表示します。

      左側のナビゲーションペインで [dashboard] をクリックします。[Dashboards] ページで、[Metricbeat Kubernetes] Overview をクリックします。ACK クラスターのリソースの全体的な統計を表示できます。



Filebeat を使用してログを収集する

この例では、DaemonSet コントローラーを使用して Filebeat をデプロイします。DaemonSet コントローラーは、ACK クラスターの各ノードでポッドを実行してデータを収集するようにします。Filebeat 構成ファイルのリソースは、kube-system ネームスペースにデプロイされます。リソースがデプロイされるネームスペースを変更する場合は、構成ファイルを変更できます。

1. Filebeat 構成ファイルをダウンロードします。

   kubectl クライアントを使用して ACK クラスターにアクセスし、Filebeat 構成ファイルをダウンロードします。

   curl -L -O https://raw.githubusercontent.com/elastic/beats/6.8/deploy/kubernetes/filebeat-kubernetes.yaml

2. Filebeat 構成ファイルを変更します。

   1. kind: DaemonSet の構成を変更します。

      env:
      - name: ELASTICSEARCH_HOST
        value: es-cn-nif23p3mo0065****.elasticsearch.aliyuncs.com
      - name: ELASTICSEARCH_PORT
        value: "9200"
      - name: ELASTICSEARCH_USERNAME
        value: elastic
      - name: ELASTICSEARCH_PASSWORD
        value: ****
      - name: KIBANA_HOST
        value: es-cn-nif23p3mo0065****-kibana.internal.elasticsearch.aliyuncs.com
      - name: KIBANA_PORT
        value: "5601"
      - name: NODE_NAME
        valueFrom:
           fieldRef:
              fieldPath: spec.nodeName

      パラメーター	説明
      ELASTICSEARCH_HOST	Elasticsearch クラスターの内部エンドポイント。
      ELASTICSEARCH_PORT	Elasticsearch クラスターのプライベートポート。
      ELASTICSEARCH_USERNAME	Elasticsearch クラスターのユーザー名。このパラメーターのデフォルト値は elastic です。
      ELASTICSEARCH_PASSWORD	elastic ユーザー名に対応するパスワード。
      KIBANA_HOST	Kibana の内部エンドポイント。
      KIBANA_PORT	Kibana のプライベートポート。
      NODE_NAME	ACK クラスターのホスト。

   2. name: filebeat-config の ConfigMap 構成を変更し、構成ファイルで構成されている環境変数を使用するように Kibana 出力情報を構成します。

      output.elasticsearch:
            hosts: ['${ELASTICSEARCH_HOST:elasticsearch}:${ELASTICSEARCH_PORT:9200}']
            username: ${ELASTICSEARCH_USERNAME}
            password: ${ELASTICSEARCH_PASSWORD}
      setup.kibana:
            host: "https://${KIBANA_HOST}:${KIBANA_PORT}"

   3. ACK クラスターのコンテナーからログを収集するように Filebeat を構成します。

      apiVersion: v1
      kind: ConfigMap
      metadata:
        name: filebeat-inputs
        namespace: kube-system
        labels:
          k8s-app: filebeat
      data:
        kubernetes.yml: |-
          - type: docker
            containers.ids:
            - "*"
            processors:
              - add_kubernetes_metadata:
                  host: ${NODE_NAME}
                  in_cluster: true
      ---

3. ACK クラスターに Filebeat をデプロイし、クラスターのリソースを表示します。

   kubectl クライアントを使用して、次のコマンドを実行します。

   kubectl apply -f filebeat-kubernetes.yaml
   kubectl get pods -n kube-system

   重要

   ポッド内のリソースが実行されていることを確認する必要があります。そうでない場合、Kibana コンソールにデータが表示されないことがあります。

4. Kibana コンソールでリアルタイムログを表示します。

   1. Elasticsearch クラスターの Kibana コンソールにログオンします。

      詳細については、「Kibana コンソールにログオンする」をご参照ください。

   2. ACK クラスターのホストとポッドのログを表示します。

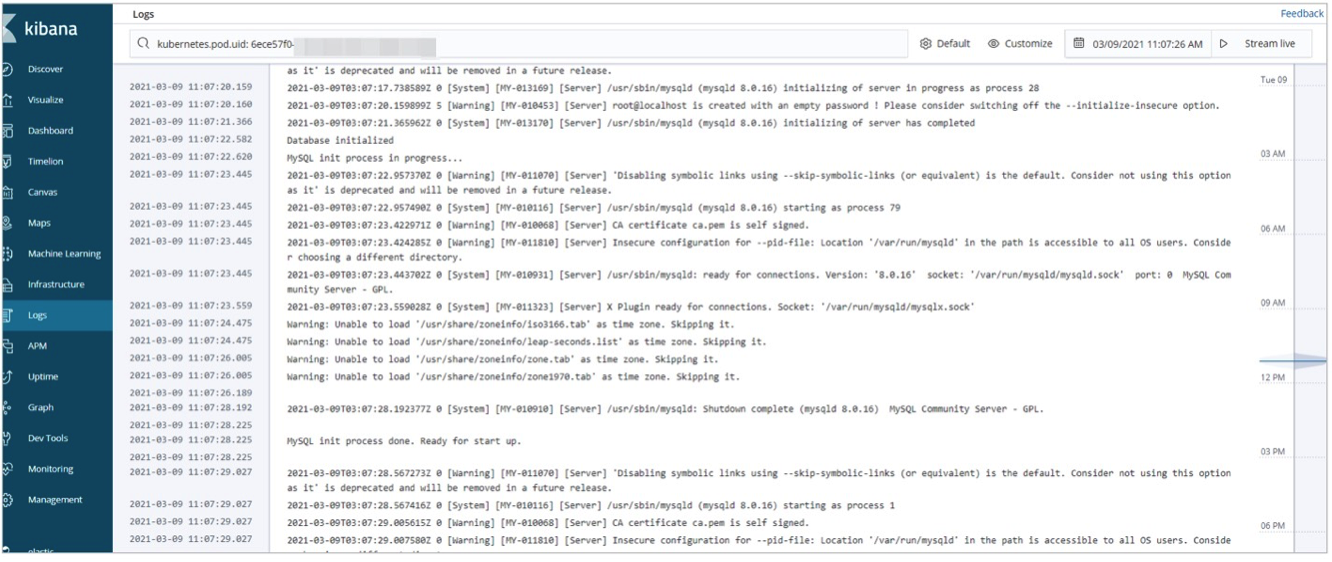

      • ホストのログを表示する： [Infrastructure] ページで、右上隅にある [hosts] をクリックします。[map View] タブで、ホストをクリックし、[view Logs] を選択します。ホストのリアルタイムログを表示できます。

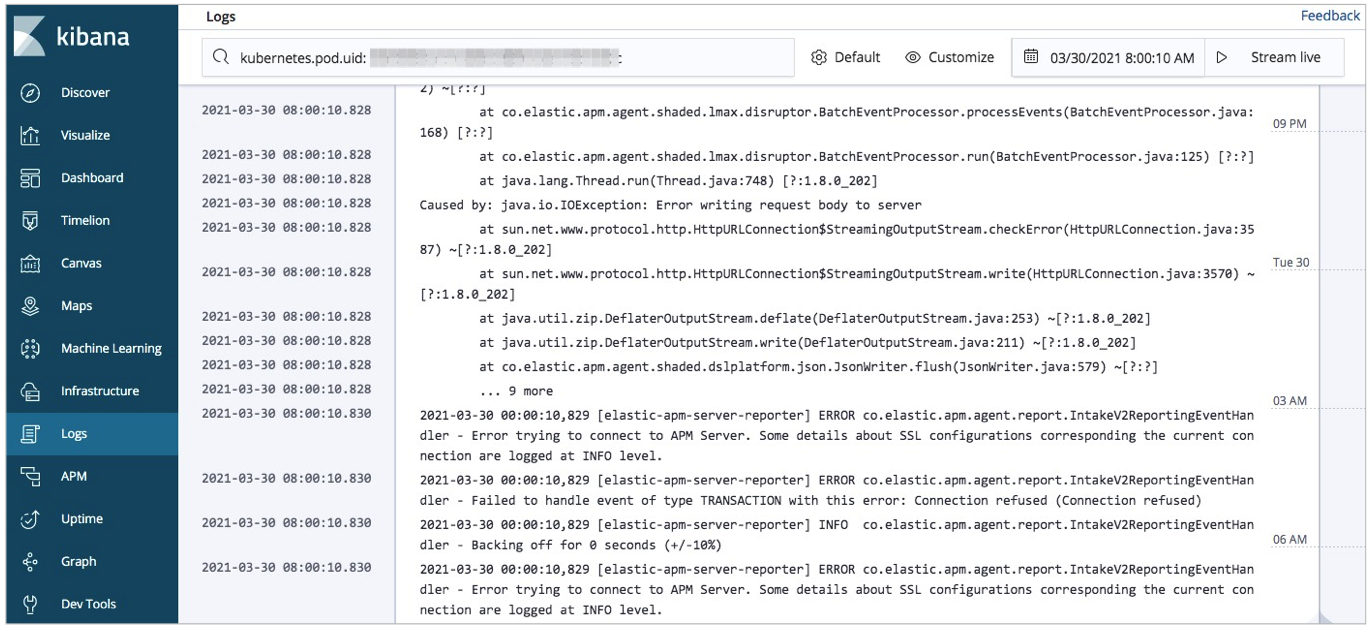

      • ACK クラスターのポッドのログを表示する： [Infrastructure] ページで、右上隅にある [kubernetes] をクリックします。[map View] タブで、ポッドをクリックし、[view Logs] を選択します。ポッドのリアルタイムログを表示できます。



Elastic APM を使用してアプリケーションのパフォーマンスを監視する

Elastic APM は、Elastic Stack 上に構築されたアプリケーションパフォーマンス監視システムです。Elastic APM を使用すると、ソフトウェアサービスとアプリケーションをリアルタイムで監視できます。監視を実装し、トラブルシューティングを容易にするために、Elastic APM は、リクエストの応答時間、データベースクエリ、キャッシュへの呼び出し、および外部 HTTP リクエストに関する詳細なパフォーマンス情報を収集します。Elastic APM は、処理されていないエラーと例外も自動的に収集します。エラーは、スタックトレースに基づいてグループ化されます。これにより、新しいエラーを特定し、特定のエラーが発生する回数を把握できます。

Elastic APM の詳細については、「Elastic APM の概要」をご参照ください。

1. APM Server をコンテナーにデプロイします。

   この例では、APM Server は ACK クラスターにデプロイされます。ConfigMap コントローラーを使用して apm-server.yml ファイルを定義し、ポッドを初期化することで APM Server を起動できます。その後、Service オブジェクトを使用して、サービスの自己発見と負荷分散を実装できます。

   1. apm-server-yml ファイルを構成します。

      ファイルには次のコードが含まれています。

      ---
      apiVersion: v1
      kind: ConfigMap
      metadata:
        name: apm-deployment-config
        namespace: kube-system
        labels:
          k8s-app: apmserver
      data:
        apm-server.yml: |-
            apm-server.host: "0.0.0.0:8200"
            output.elasticsearch:
               hosts: ['${ELASTICSEARCH_HOST:elasticsearch}:${ELASTICSEARCH_PORT:9200}']
               username: ${ELASTICSEARCH_USERNAME}
               password: ${ELASTICSEARCH_PASSWORD}
            setup.kibana:
               host: "https://${KIBANA_HOST}:${KIBANA_PORT}"

      ---
      apiVersion: apps/v1
      kind: Deployment
      metadata:
        name: apmserver
        namespace: kube-system
        labels:
          k8s-app: apmserver
      spec:
        selector:
          matchLabels:
             k8s-app: apmserver
        template:
          metadata:
            labels:
              k8s-app: apmserver
          spec:
            serviceAccountName: apmserver
            hostNetwork: true
            dnsPolicy: ClusterFirstWithHostNet
            containers:
            - name: apmserver
              image: docker.elastic.co/apm/apm-server:6.8.14
              args: [
                "-c", "/etc/apm-server.yml",
                "-e",
              ]
              env:
              - name: ELASTICSEARCH_HOST
                value: es-cn-oew20i5h90006****.elasticsearch.aliyuncs.com
              - name: ELASTICSEARCH_PORT
                value: "9200"
              - name: ELASTICSEARCH_USERNAME
                value: elastic
              - name: ELASTICSEARCH_PASSWORD
                value: ****
              - name: KIBANA_HOST
                value: es-cn-oew20i5h90006****-kibana.internal.elasticsearch.aliyuncs.com
              - name: KIBANA_PORT
                value: "5601"
              - name: NODE_NAME
                valueFrom:
                  fieldRef:
                    fieldPath: spec.nodeName
              securityContext:
                runAsUser: 0
              resources:
                limits:
                  memory: 50Mi
                requests:
                  cpu: 20m
                  memory: 30Mi
              volumeMounts:
              - name: config
                mountPath: /etc/apm-server.yml
                readOnly: true
                subPath: apm-server.yml
            volumes:
            - name: config
              configMap:
                defaultMode: 0600
                name: apm-deployment-config
      ---
      apiVersion: v1
      kind: Service
      metadata:
        name: apmserver
        namespace: kube-system
        labels:
          k8s-app: apmserver
      spec:
        clusterIP: None
        ports:
        - name: http-metrics
          port: 8200
          targetPort: 8200
        selector:
          k8s-app: apmserver
      ---
      apiVersion: v1
      kind: ServiceAccount
      metadata:
        name: apmserver
        namespace: kube-system
        labels:
          k8s-app: apmserver
      ---

      重要

      • Deployment コントローラーを使用して APM Server をデプロイする場合、docker.elastic.co/apm/apm-server:6.8.14 イメージを使用してポッドをデプロイします。イメージのバージョンは、Elasticsearch クラスターのバージョンと一致している必要があります。

      • ポート 8200 は、Service オブジェクトを使用して ACK クラスターに公開されます。これにより、APM エージェントが APM Server と通信できるようになります。

      パラメーター	説明
      ELASTICSEARCH_HOST	Elasticsearch クラスターの内部エンドポイント。
      ELASTICSEARCH_PORT	Elasticsearch クラスターのプライベートポート。
      ELASTICSEARCH_USERNAME	Elasticsearch クラスターのユーザー名。このパラメーターのデフォルト値は elastic です。
      ELASTICSEARCH_PASSWORD	elastic ユーザー名に対応するパスワード。
      KIBANA_HOST	Kibana の内部エンドポイント。
      KIBANA_PORT	Kibana のプライベートポート。
      NODE_NAME	ACK クラスターのホスト。

   2. APM Server をコンテナーにデプロイし、APM Server のステータスを表示します。

      kubectl クライアントを使用して、次のコマンドを実行します。

      kubectl apply -f apm-server.yml
      kubectl get pods -n kube-system

      重要

      ポッド内のリソースが実行されていることを確認する必要があります。そうでない場合、Kibana コンソールにデータが表示されないことがあります。

2. APM エージェントを構成します。

   この例では、Spring Boot を使用して単純な Spring アプリケーションを作成し、アプリケーションを JAR パッケージに圧縮します。次に、JAR パッケージと Maven Central Repository からダウンロードした最新の Java エージェントを APM Server にアップロードします。詳細については、「Spring Boot」および「Maven Central」をご参照ください。

   1. ACK クラスターのノードにログオンし、作業ディレクトリに myapply という名前の Dockerfile を作成します。

      Dockerfile には次の情報が含まれている必要があります。

      FROM frolvlad/alpine-oraclejdk8
      MAINTAINER peterwanghao.com
      VOLUME /tmp
      ADD spring-boot-0.0.1-SNAPSHOT.jar spring-boot-0.0.1-SNAPSHOT.jar
      ADD elastic-apm-agent-1.21.0.jar elastic-apm-agent-1.21.0.jar
      EXPOSE 8080
      ENTRYPOINT ["java","-javaagent:/elastic-apm-agent-1.21.0.jar","-Delastic.apm.service_name=my-application","-Delastic.apm.server_url=http://apmserver:8200","-Delastic.apm.application_packages=com.example","-jar","/spring-boot-0.0.1-SNAPSHOT.jar"]

      ENTRYPOINT では、ポッドの起動に使用するパラメーターと Java コマンドが定義されています。次の表に、これらのパラメーターを示します。

      パラメーター	説明
      -javaagent	APM エージェントの JAR パッケージ。
      -Delastic.apm.service_name	Service オブジェクトの名前。名前には、文字、数字、ハイフン (-)、アンダースコア (_)、およびスペースを含めることができます。
      -Delastic.apm.server_url	APM Server の URL。http://apmserver:8200 は、apm-server.yml ファイルで指定されています。
      -Delastic.apm.application_packages	アプリケーションの基本ソフトウェアパッケージ。
      -jar	アプリケーションの JAR パッケージ。

   2. docker build コマンドと Dockerfile myapply を使用してイメージをビルドします。

      現在のパスで次のコマンドを実行します。

      docker build -t myapply .

   3. ビルドしたイメージを他のコンテナーにロードします。

   4. ポッドのデプロイメントファイルを構成します。ファイル名は my-application.yaml です。

      ファイルには次のコードが含まれています。

      ---
      apiVersion: v1
      kind: Pod
      metadata:
        name: my-apply
        namespace: kube-system
        labels:
          app: my-apply
      spec:
        containers:
          - name: my-apply
            image: myapply:latest
            ports:
              - containerPort: 8080
            imagePullPolicy: Never
      ---
      apiVersion: v1
      kind: Service
      metadata:
        name: my-apply
        namespace: kube-system
        labels:
          app: my-apply
      spec:
        type: NodePort
        ports:
        - name: http-metrics
          port: 8080
          nodePort: 30000
        selector:
          app: my-apply

      ---

      説明

      image は、ビルドされたイメージを指定します。

   5. kubectl クライアントを使用して次のコマンドを実行し、ポッドをデプロイします。

      kubectl apply -f my-application.yaml

   6. ポッド内のすべてのリソースが実行された後、curl コマンドを使用してポート 30000 経由でホストにアクセスします。

      次の curl コマンドを実行します。

      curl http://10.7.XX.XX:30000

      説明

      10.7.XX.XX は、ACK クラスター内のノードの IP アドレスを指定します。

      ホストへのアクセスが成功した場合、APM エージェントがデプロイされます。

3. Kibana コンソールで Elastic APM によって取得された監視データを表示します。

   1. Elasticsearch クラスターの Kibana コンソールにログオンします。

      詳細については、「Kibana コンソールにログオンする」をご参照ください。

   2. 左側のナビゲーションペインで、[APM] をクリックします。

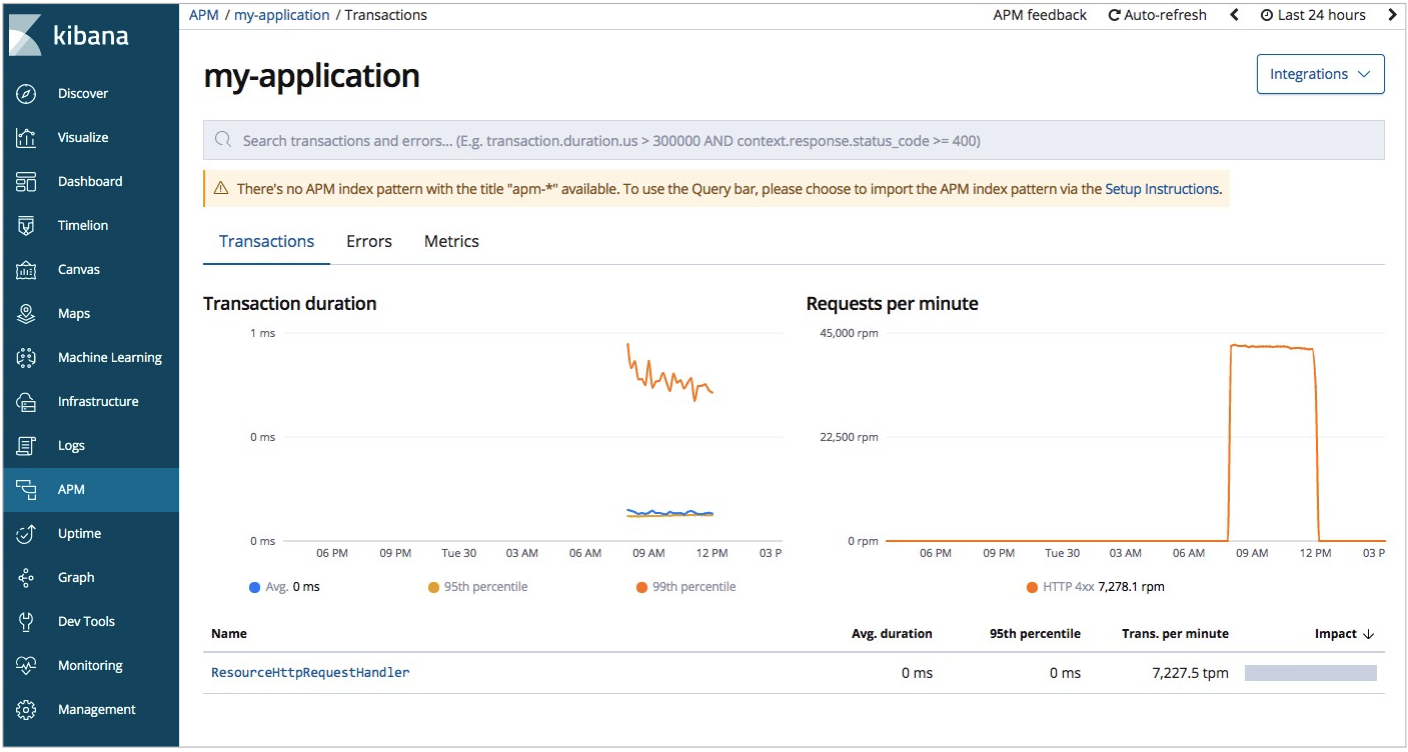

   3. パフォーマンスが監視されているアプリケーションを見つけ、アプリケーション名をクリックします。アプリケーションの全体的なパフォーマンス統計が表示されます。この例では、my-application が使用されています。

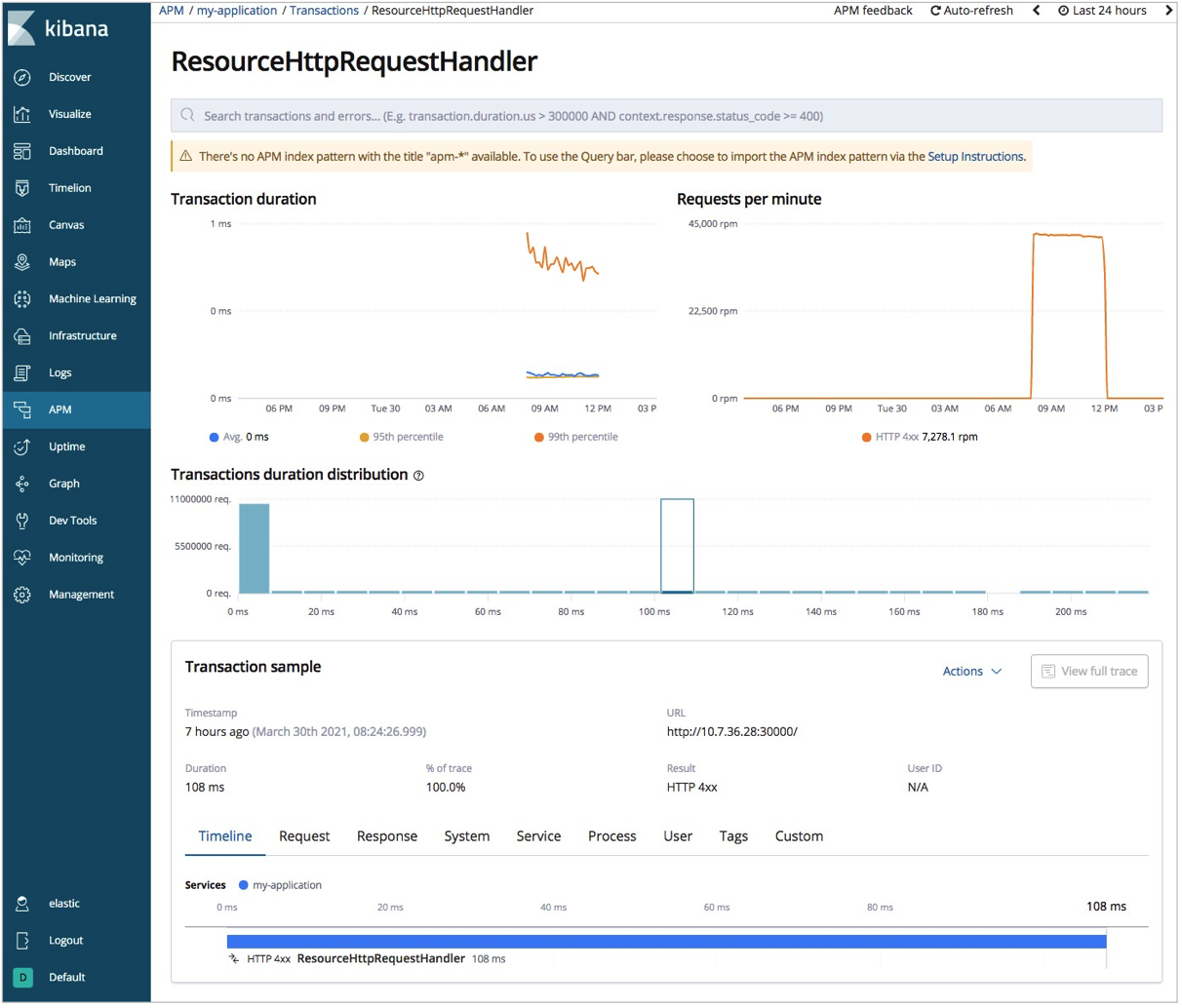

   4. リクエストされたインターフェースをクリックします。リクエストの詳細情報が表示されます。



   5. ホストとポッドのログとメトリクスの統計を表示します。

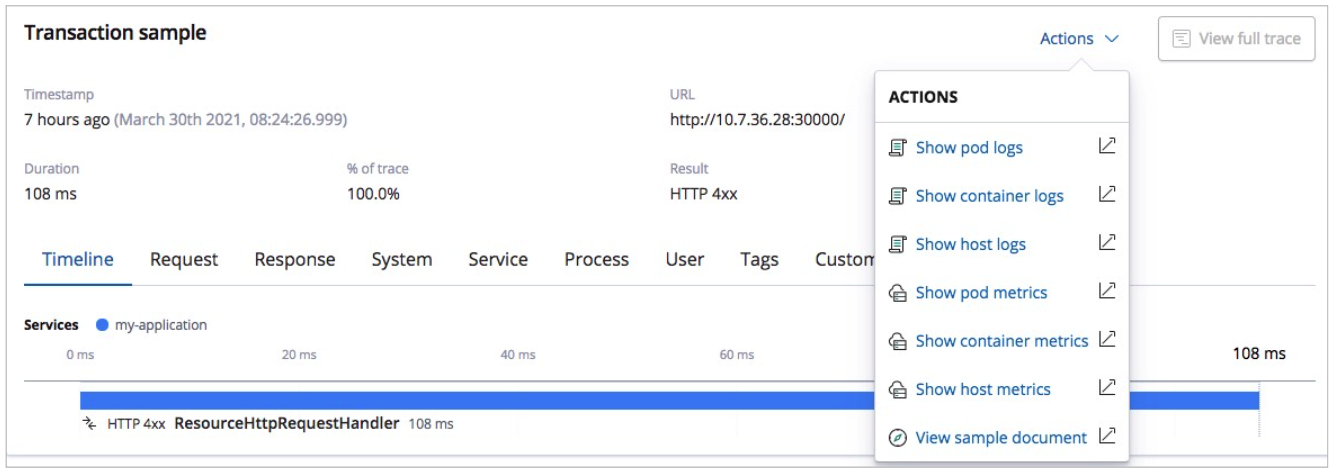

      [actions] をクリックし、[show Pod Logs] または [show Pod Metrics] を選択します。ログまたはメトリクスの統計が表示されます。



FAQ

• 問題の説明：ACK クラスターの構成ファイルで、resources.requests パラメーターが大きな値に設定されています。その結果、ポッドが起動に失敗します。

  解決策：resource.requests パラメーターの値を変更します。resources.requests パラメーターは、Metricbeat、Filebeat、および Elastic APM の構成ファイルで指定する必要があります。ACK クラスターの仕様に基づいて、このパラメーターを適切な値に設定することをお勧めします。

• 問題の説明：Metricbeat、Filebeat、および Elastic APM をデプロイすると、エラーが繰り返し発生します。エラーメッセージは no matches for kind "DaemonSet" in version "extensions/v1beat1" のようになります。

  解決策：apps/v1 API バージョンを使用します。これは、公式の構成ファイルで DaemonSet と Deployment に extensions/v1beta1 API バージョンが使用されているためです。ただし、ACK V1.18 以降では、DaemonSet、Deployment、および ReplicaSet で extensions/v1beta1 API バージョンは非推奨です。
