Edge Network Acceleration (ENA) のサービスである Edge Private Network (EPN) を使用して、オンプレミスデータセンター (DC) や企業ネットワーク、Alibaba Cloud の中央リージョン、Edge Node Service (ENS) リソース間にプライベートなマルチポイント接続を確立できます。
ネットワークトポロジー
操作手順
ステップ1：EPN インスタンスの作成
Edge Network Acceleration (ENA) コンソールにログインし、[Business Instances] > [Create EPN Instance] を選択します。
[EPN Instances] ページで [Create EPN Instance] をクリックし、パラメーターを設定します。
パラメーター
説明
Name
EPN インスタンスの名前。
Region
[outside the Chinese mainland] を選択します。
説明現在、EPN サービスは中国本土内のリージョンと中国以外のリージョン間のクロスボーダー接続をサポートしていません。
Description
EPN インスタンスの説明。
パラメーターを設定した後、[OK] をクリックします。

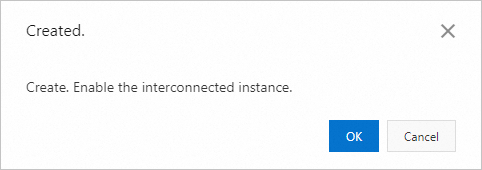

インスタンスが作成された後、ポップアップウィンドウで [OK] をクリックし、支払いページで [Buy Now] をクリックします。
説明EPN インスタンスは従量課金サービスです。この時点での支払いは不要です。EPN サービスの課金の詳細については、「Edge Private Networkの料金」をご参照ください。
ステップ2：アクセスポイントの作成
エッジアクセスポートからの作成
エッジアクセスポートからエッジ仮想ボーダールーター (EVBR) を作成し、オンプレミス DC または企業ネットワークを EPN インスタンスに接続できます。
[EPN Instances] ページで、作成したEPN インスタンスを見つけて [Details] をクリックします。
EPN インスタンスの詳細ページで [Add EVBR] をクリックし、次のパラメーターを設定します。
パラメーター
説明
Creation type
[Create EVBR from Edge Access Port] を選択します。
Edge access port
EVBR を作成するエッジアクセスポートインスタンスを選択します。
利用可能なエッジアクセスポートインスタンスがない場合は、「エッジネットワークリソース」を参照して作成してください。
VLAN ID
EVBR の VLAN ID を入力します。有効な値：0～4000。
説明VLAN ID を 0 に設定した場合、エッジアクセスポートは VLAN インターフェイスの代わりにレイヤー 3 ルーテッドインターフェイスを使用します。このモードでは、1 つのエッジアクセスポートは 1 つの EVBR のみをサポートします。
VLAN ID を 1～4000 の値に設定した場合、エッジアクセスポートは VLAN ベースのレイヤー 3 サブインターフェイスを使用します。このモードでは、各 VLAN ID が 1 つの EVBR に対応します。異なる VLAN の EVBR はレイヤー 2 で分離されます。
Bandwidth
EVBR の帯域幅を指定します。同じエッジアクセスポートを使用するすべての EVBR の合計帯域幅は、ポートの帯域幅を超えることはできません。
説明EVBR に指定した帯域幅は EPN サービスの料金に影響します。詳細については、「Edge Private Networkの料金」をご参照ください。
Routing method
EVBR のルーティング方法を選択します。[BGP] または [静的ルート] を選択できます。
クライアント側 AS 番号
EVBR のピアデバイスの BGP AS 番号を入力します。このパラメーターは、ルーティング方法として BGP を選択した場合にのみ必須です。
説明クライアント側 AS 番号は 1～4,294,967,295 の範囲の値にできますが、45013 にはできません。
EVBR 側 AS 番号は 45103 に固定されており、変更できません。
Primary interconnect IP address
EVBR とそのピアの [Edge Cloud Interconnect IP] と [Client-side Interconnect IP] を入力します。
Backup interconnect IP address
EVBR とそのピアの [Edge Cloud Interconnect IP] と [Client-side Interconnect IP] を入力します。
説明このパラメーターはオプションです。バックアップの相互接続 IP アドレスは、プライマリの相互接続 IP アドレスが利用できない場合にのみ有効になります。
Advanced features (BFD configuration)
Bidirectional Forwarding Detection (BFD) を有効にし、次のパラメーターを設定できます：
BFD UDP 宛先ポート番号：3784 (シングルホップ) または 4784 (マルチホップ)。
BFD 送信間隔 (ms)：200～1000。
BFD 受信間隔 (ms) (範囲：200～1000)。
BFD 検出乗数：3～10。
説明BFD は、ネットワークリンクの障害を迅速に検出するメカニズムです。BGP プロトコルと連携し、ルート収束を高速化してサービスの安定性を確保します。
共有クラウドポートからの作成
共有クラウドポートから EVBR を作成して、EPN インスタンスをExpress Connectに接続できます。これにより、Alibaba Cloud の中央リージョン内にある ECS、VPC、OSS などのリソースにアクセスできます。
[EPN Instances] ページで、作成したEPN インスタンスを見つけて [Details] をクリックします。
EPN インスタンスの詳細ページで [Add EVBR] をクリックし、次のパラメーターを設定します。
パラメーター
説明
Creation type
[Add EVBR: Shared Port for Edge-to-Cloud] を選択します。
共有クラウドポート
EVBR を作成する共有クラウドポートインスタンスを選択します。
利用可能な共有クラウドポートインスタンスがない場合は、「エッジネットワークリソース」を参照して作成してください。
Bandwidth
EVBR の帯域幅を指定します。
説明共有クラウドポートから作成された EVBR の帯域幅は、ポートの帯域幅を超えることはできません。
指定した EVBR の帯域幅は EPN サービスの料金に影響します。詳細については、「Edge Private Networkの料金」をご参照ください。
Routing method
EVBR のルーティング方法を選択します。[BGP] または [静的ルート] を選択できます。
クライアント側 AS 番号
EVBR のピアデバイスの BGP AS 番号を入力します。このパラメーターは、ルーティング方法として BGP を選択した場合にのみ必須です。
説明クライアント側 AS 番号は 1～4,294,967,295 の範囲の値にできますが、45013 にはできません。
EVBR 側 AS 番号は 45103 に固定されており、変更できません。
Primary interconnect IP address
EVBR とそのピアの [Edge Cloud Interconnect IP] と [Client-side Interconnect IP] を入力します。
Backup interconnect IP address
EVBR とそのピアの [Edge Cloud Interconnect IP] と [Client-side Interconnect IP] を入力します。
説明このパラメーターはオプションです。バックアップの相互接続 IP アドレスは、プライマリの相互接続 IP アドレスが利用できない場合にのみ有効になります。
Advanced features (BFD configuration)
Bidirectional Forwarding Detection (BFD) を有効にし、次のパラメーターを設定できます：
BFD UDP 宛先ポート番号：3784 (シングルホップ) または 4784 (マルチホップ)。
BFD 送信間隔 (ms)：200～1000。
BFD 受信間隔 (ms)：200～1000。
BFD 検出乗数：3～10。
説明BFD は、ネットワークリンクの障害を迅速に検出するメカニズムです。BGP プロトコルと連携し、ルート収束を高速化してサービスの安定性を確保します。
ENSノードからの作成
ENS ノードから ENS ゲートウェイ (ENSGW) を作成して、ENS VPC を EPN インスタンスに接続できます。
[EPN Instances] ページで、作成したEPN インスタンスを見つけて [Details] をクリックします。
EPN インスタンスの詳細ページで [Add ENSGW] をクリックし、次のパラメーターを設定します。
パラメーター
説明
Node
ENSGW を作成する ENS ノードの ID を入力します。
説明ノード ID はENS コンソールで確認できます。
レート制限
ENSGW のレート制限を指定します。
説明ENSGW のレート制限は EPN サービスの料金に直接影響します。
ENSGW の右側にある [Associate vSwitch] をクリックし、次のパラメーターを設定します。
説明ENSGW を作成した後、ENS vSwitch に関連付けて、対応する VPC をネットワークに追加する必要があります。
パラメーター
説明
vSwitch
EPN インスタンスに追加する ENS vSwitch を選択します。
説明ENS vSwitch はENS コンソールで確認できます。
