Alibaba Cloud Service Mesh:クラスタ内のサービスにトラフィックミラーリングを使用する

トラフィックミラーリングとは

マイクロサービスアーキテクチャは、アプリケーションの開発とデプロイを高速化しますが、サービスバージョンの変更にはリスクが伴います。Service Mesh (ASM) は、リスクを軽減するためのトラフィックミラーリング機能を提供します。トラフィックシャドーイングとも呼ばれるこの機能は、本番トラフィックをミラーリングされたサービスにリアルタイムで送信します。ミラーリングされたトラフィックは、本番サービスのクリティカルなリクエストパスの帯域外で発生します。トラフィックがミラーリングされると、ミラーリングされたサービスバージョンに送信されるリクエストの Host/Authority ヘッダーに -shadow が追加されます。これにより、本番トラフィックとミラーリングされたトラフィックが区別されます。この機能を使用して、クラスタまたはサービスバージョンが本番環境で実行される前に、本番トラフィックをテストクラスタまたはテストサービスバージョンにミラーリングできます。これにより、バージョンの変更に伴うリスクが軽減されます。

利点

シナリオ

トラフィックミラーリングを使用すると、エンドユーザーに影響を与えることなく、本番環境で実行されているサービスをテストできます。サービスの 2 つのバージョンのベンチマークテストを実行して、新しいバージョンが既存のバージョンと同じ方法で受信リクエストを処理できるかどうかを判断できます。

次の表は、トラフィックミラーリングを使用できる典型的なシナリオを示しています。

トラフィックミラーリングを使用するためのサンプルコード

次の YAML ファイルの例は、Istio でトラフィックミラーリングを使用する方法を示しています。この例では、VirtualService はすべてのトラフィックを v1 サブセットにルーティングし、トラフィックを v1-mirroring サブセットにミラーリングします。リクエストが v1 サブセットに送信されると、リクエストはコピーされて v1-mirroring サブセットに送信されます。

v1-mirroring サブセットがアプリケーションの v1 バージョンにリクエストを送信した後、アプリケーションログを表示できます。アプリケーションが呼び出されると、レスポンスは v1 サブセットからのものであることがわかります。また、リクエストが v1-mirroring サブセットにミラーリングされていることもわかります。

apiVersion: networking.istio.io/v1beta1
kind: VirtualService
metadata:
  name: myapp-traffic-mirroring
spec:
  hosts:
    - myapp
  http:
    - route:
        - destination:
            host: myapp.default.svc.cluster.local
            port:
              number: 8000
            subset: v1
          weight: 100
      mirror:
        host: myapp.default.svc.cluster.local
        port:
          number: 8000
        subset: v1-mirroring

クラスタ内のサービスのトラフィックミラーリングを有効にする

手順 1：サンプルアプリケーションサービスをデプロイする

1. 次の内容を含む httpbin.yaml ファイルを作成します。

   httpbin.yaml ファイルを表示する

   apiVersion: v1
   kind: ServiceAccount
   metadata:
     name: httpbin
   ---
   apiVersion: v1
   kind: Service
   metadata:
     name: httpbin
     labels:
       app: httpbin
       service: httpbin
   spec:
     ports:
     - name: http
       port: 8000
       targetPort: 80
     selector:
       app: httpbin
   ---
   apiVersion: apps/v1
   kind: Deployment
   metadata:
     name: httpbin-v1
   spec:
     replicas: 1
     selector:
       matchLabels:
         app: httpbin
         version: v1
     template:
       metadata:
         labels:
           app: httpbin
           version: v1
       spec:
         serviceAccountName: httpbin
         containers:
         - image: docker.io/kennethreitz/httpbin
           imagePullPolicy: IfNotPresent
           name: httpbin
           ports:
           - containerPort: 80
   ---
   apiVersion: apps/v1
   kind: Deployment
   metadata:
     name: httpbin-v1-mirroring
   spec:
     replicas: 1
     selector:
       matchLabels:
         app: httpbin
         version: v1-mirroring
     template:
       metadata:
         labels:
           app: httpbin
           version: v1-mirroring
       spec:
         serviceAccountName: httpbin
         containers:
         - image: docker.io/kennethreitz/httpbin
           imagePullPolicy: IfNotPresent
           name: httpbin
           ports:
           - containerPort: 80

2. 次のコマンドを実行して、httpbin サービスの v1 および v1-mirroring バージョンをデプロイします。

   kubectl apply -f httpbin.yaml

3. 次の内容を含む sleep.yaml ファイルを作成します。

   sleep.yaml ファイルを表示する

   apiVersion: v1
   kind: ServiceAccount
   metadata:
     name: sleep
   ---
   apiVersion: v1
   kind: Service
   metadata:
     name: sleep
     labels:
       app: sleep
       service: sleep
   spec:
     ports:
     - port: 80
       name: http
     selector:
       app: sleep
   ---
   apiVersion: apps/v1
   kind: Deployment
   metadata:
     name: sleep
   spec:
     replicas: 1
     selector:
       matchLabels:
         app: sleep
     template:
       metadata:
         labels:
           app: sleep
       spec:
         terminationGracePeriodSeconds: 0
         serviceAccountName: sleep
         containers:
         - name: sleep
           image: curlimages/curl
           command: ["/bin/sleep", "infinity"]
           imagePullPolicy: IfNotPresent
           volumeMounts:
           - mountPath: /etc/sleep/tls
             name: secret-volume
         volumes:
         - name: secret-volume
           secret:
             secretName: sleep-secret
             optional: true
   ---

4. 次のコマンドを実行して、クライアントアプリケーションサービス sleep をデプロイします。

   kubectl apply -f httpbin.yaml

手順 2：ルーティングルールを作成する

1. v1 および v1-mirroring バージョンを指定する宛先ルールを作成します。

   1. ASM コンソール にログインします。左側のナビゲーションペインで、[service Mesh] > [メッシュ管理] を選択します。

   2. [メッシュ管理] ページで、ASM インスタンスの名前をクリックします。左側のナビゲーションペインで、[トラフィック管理センター] > [destinationrule] を選択します。表示されるページで、[作成] をクリックします。

   3. [作成] ページで、パラメータを設定し、[作成] をクリックします。次の図は、パラメータを設定する方法を示しています。

2. すべてのトラフィックを v1 にルーティングし、トラフィックの半分を v1-mirroring にミラーリングする仮想サービスを作成します。

   1. ASM インスタンスの詳細ページで、左側のナビゲーションペインの [トラフィック管理センター] > [virtualservice] を選択します。

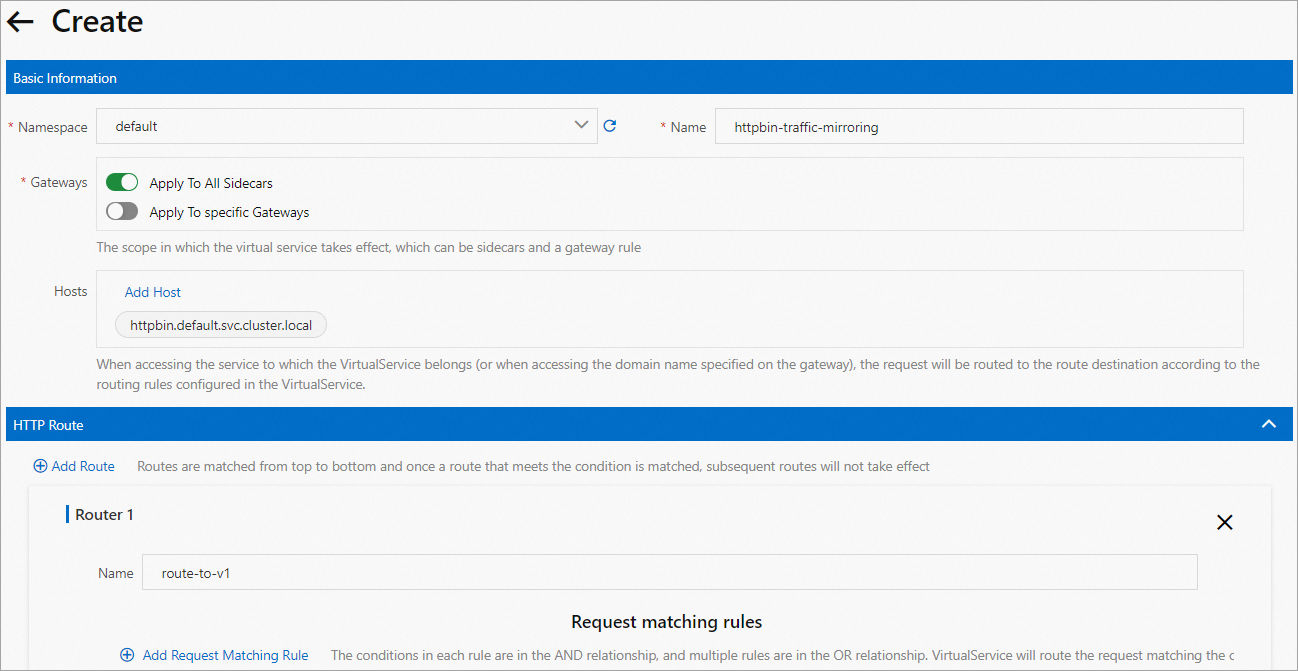

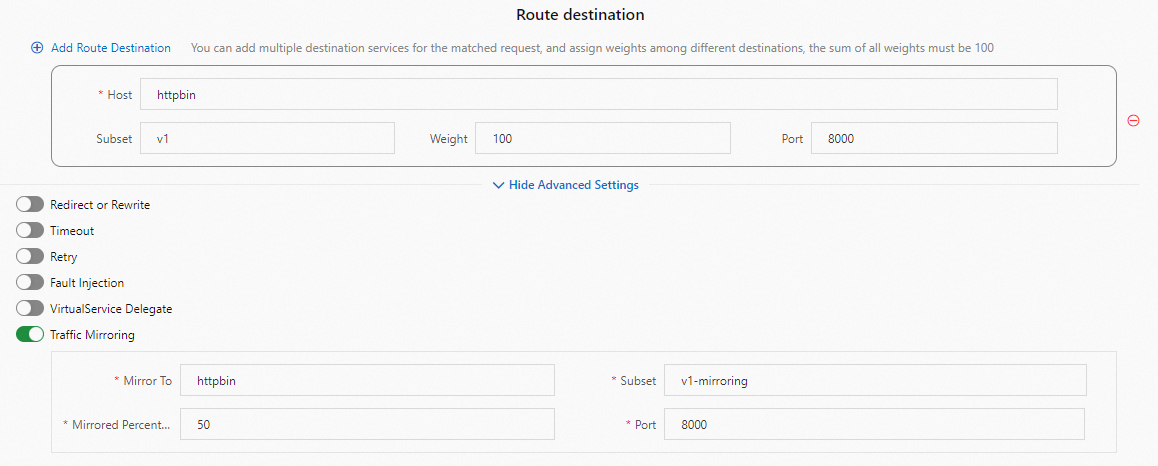

   2. [virtualservice] ページで、[作成] をクリックします。[作成] ページで、パラメータを設定し、[作成] をクリックします。次の図は、パラメータを設定する方法を示しています。



手順 3：リクエストを送信する

1. アプリケーションサービスが正しく実行されている場合は、次のコマンドを実行して、sleep から httpbin にリクエストを送信します。

   export SLEEP_POD=$(kubectl get pod -l app=sleep -o jsonpath={.items..metadata.name})
   kubectl exec -it $SLEEP_POD -c sleep -- curl http://httpbin:8000/headers

2. v1 および v1-mirroring の Pod ログを表示します。詳細については、「Pod のログを確認する」をご参照ください。

   ログは、すべてのトラフィックが v1 に送信され、トラフィックの半分が v1-mirroring にミラーリングされていることを示しています。結果は期待どおりです。

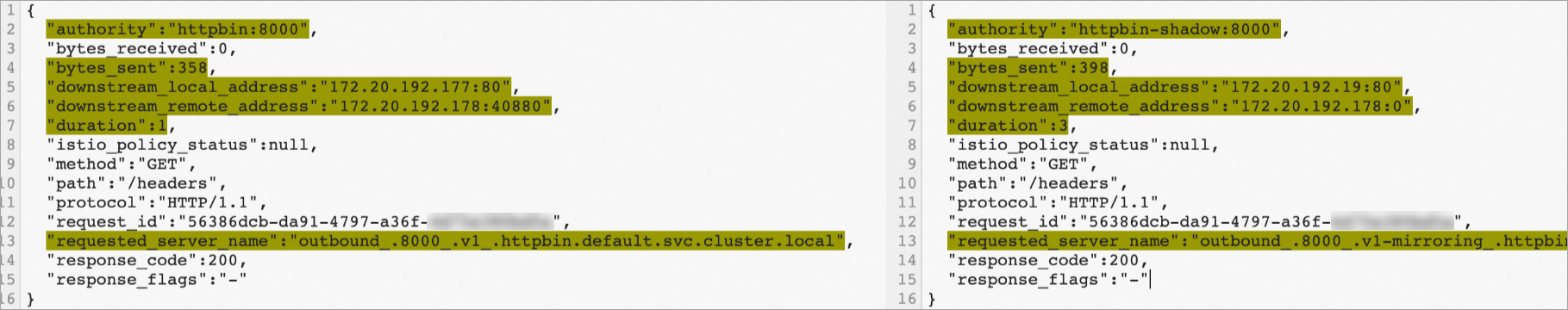

   次の図は、v1 と v1-mirroring の Pod ログを比較しています。 v1 に送信されたトラフィックが v1-mirroring にミラーリングされていることを示しています。 v1-mirroring にミラーリングされたリクエストの authority ヘッダーに -shadow が追加されているため、ミラーリングされたトラフィックパケットサイズの方が大きくなっています。
