マルチクラウドシナリオにおけるグローバルディザスタリカバリ

更新日時
Copy as MD

利用シーン

マルチクラウド、マルチリージョン、マルチデータセンター環境におけるグローバルなディザスタリカバリ。

ソリューション

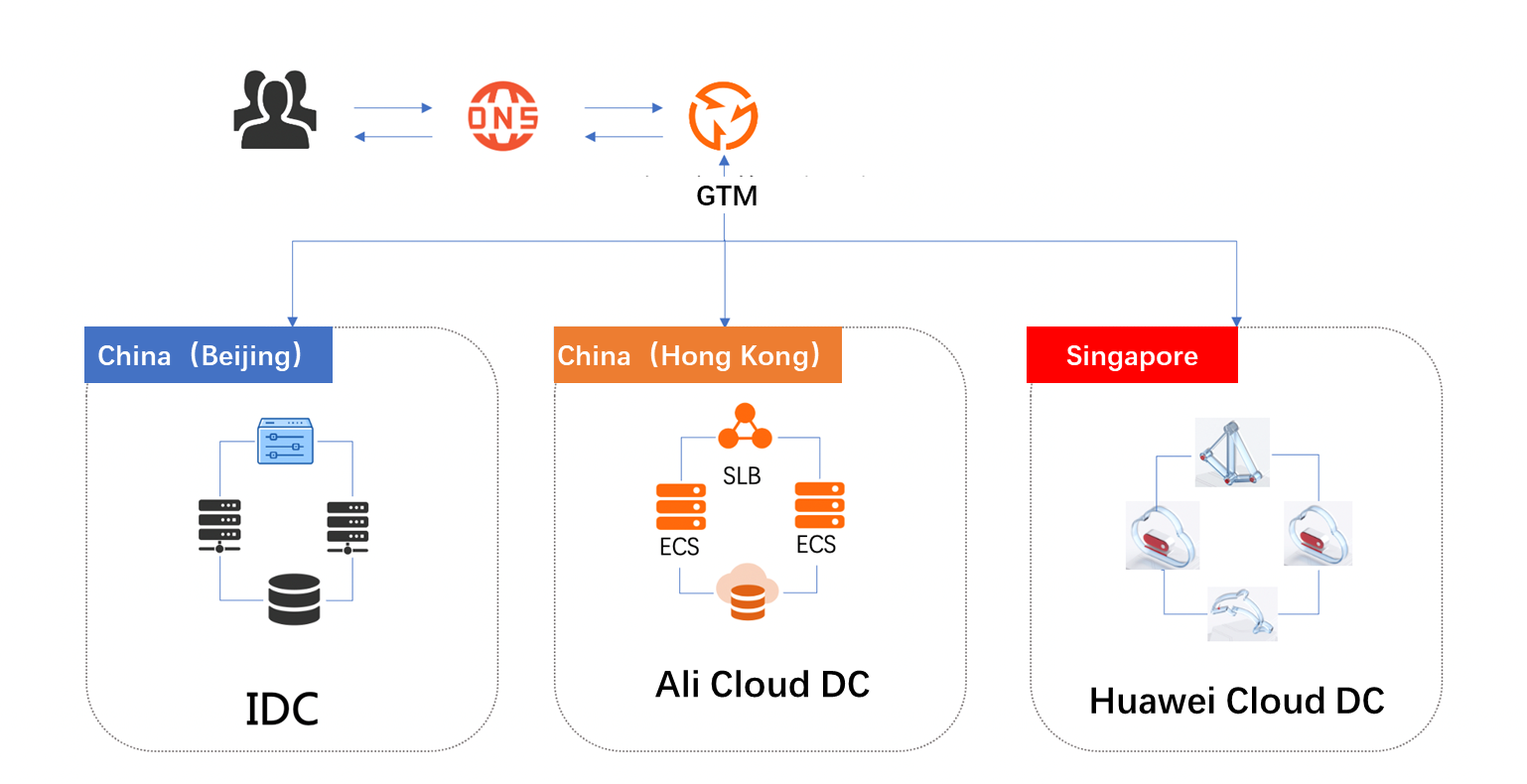

Global Traffic Manager (GTM) を使用して、複数のクラウドにまたがるディザスタリカリアーキテクチャを構築します。GTM は、ユーザーを最寄りのデータセンターに誘導し、障害発生時には正常なデータセンターにトラフィックを自動的に再ルーティングすることで、業務継続性を確保します。多云场景

期待される結果

  • 中国本土のユーザーからのトラフィックをオンプレミス IDC にルーティングします。

  • 中国 (香港) のユーザーからのトラフィックを、中国 (香港) の Alibaba Cloud データセンターにルーティングします。

  • 中国以外のユーザーからのトラフィックを、シンガポールの Huawei Cloud データセンターにルーティングします。

  • オンプレミス IDC に障害が発生した場合、トラフィックは Alibaba Cloud にリダイレクトされます。

  • Huawei Cloud データセンターに障害が発生した場合、トラフィックは Alibaba Cloud にリダイレクトされます。

  • Alibaba Cloud データセンターに障害が発生した場合、トラフィックは Huawei Cloud データセンターにリダイレクトされます。

操作手順

オンプレミス IDC、Alibaba Cloud、Huawei Cloud にまたがる近接性ベースのルーティングとディザスタリカバリのフェールオーバーを設定します。

  1. リソースの準備

  • GTM インスタンスを作成します。Global Traffic Manager

  • 次のリソースとその IP アドレスを準備します：北京のオンプレミス IDC (192.0.2.0)、中国 (香港) の Alibaba Cloud リソース (192.0.2.1)、シンガポールの Huawei Cloud リソース (192.0.2.2)。

  1. Alibaba Cloud DNS - Global Traffic Manager コンソールに移動します。インスタンスリストでターゲットインスタンスを見つけ、[操作] 列の [設定] をクリックします。

  2. [基本設定] タブで設定を構成します。グローバル TTL は 1 分を推奨しますが、別の値を指定することもできます。

    ページには、インスタンス ID、サービスドメイン (パブリック)、CNAME アクセスドメイン (パブリック)、インスタンス名、アラート通知グループ、インスタンスエディション、作成時刻、有効期限などのインスタンス詳細が表示されます。設定を編集するには、左上隅の [変更] をクリックします。

  3. アドレスプール設定：3 つのデータセンターそれぞれにアドレスプールを作成し、ヘルスチェックを有効にします。

    次の 3 つのアドレスプールを作成します：Huawei Cloud Singapore (負荷分散ポリシー：すべてのアドレスを返す)、IDC Beijing (負荷分散ポリシー：重みに基づいてアドレスを返す)、Alibaba Cloud China (Hong Kong) (負荷分散ポリシー：すべてのアドレスを返す)。

    ヘルスチェックを有効にしたら、[変更] をクリックしてヘルスチェック設定パネルを開きます。プロトコルを [TCP]、チェック間隔を [15] 秒、チェックポートを [80]、タイムアウトを [5] 秒、連続失敗回数のしきい値を [2]、失敗率を [50%] に設定します。監視ノードリストから、張家口、青島、杭州、上海、フフホト、深セン、北京の BGP ノードを選択します。

  4. アクセスポリシー：3 つのアクセスポリシーを作成します。

  • DNS 解決ソースを [グローバル] に設定します。プライマリアドレスプールコレクションを「IDC Beijing」アドレスプールに、バックアップアドレスプールコレクションを「Alibaba Cloud China (Hong Kong)」アドレスプールに設定します。この設定により、中国本土のユーザーは北京 IDC データセンターに誘導されます。IDC に障害が発生した場合、トラフィックは Alibaba Cloud にフェールオーバーします。

  • DNS 解決ソースを [アジア - 中国 (香港)] に設定します。プライマリアドレスプールコレクションを「Alibaba Cloud China (Hong Kong)」アドレスプールに、バックアップアドレスプールコレクションを「Huawei Cloud Singapore」アドレスプールに設定します。この設定により、中国 (香港) のユーザーは Alibaba Cloud の香港データセンターに誘導されます。Alibaba Cloud に障害が発生した場合、トラフィックは Huawei Cloud にフェールオーバーします。

  • DNS 解決ソースを [中国以外] に設定します。プライマリアドレスプールコレクションを「Huawei Cloud Singapore」アドレスプールに、バックアップアドレスプールコレクションを「Alibaba Cloud China (Hong Kong)」アドレスプールに設定します。この設定により、中国以外のユーザーは Huawei Cloud データセンターに誘導されます。Huawei Cloud に障害が発生した場合、トラフィックは Alibaba Cloud にフェールオーバーします。

  1. ライブトラフィックの接続

    1. Alibaba Cloud DNS - ホストゾーン (パブリック) コンソールに移動します。ドメインリストでご利用のドメイン名を見つけ、[設定] をクリックします。

    2. [DNS レコードの追加] をクリックします。ご利用のサービスホスト名を GTM が提供する CNAME アクセスドメインにポイントする CNAME レコードを作成します。レコードを追加すると、GTM がご利用のアプリケーショントラフィックを管理します。
