DataWorks:データ同期

ワークフローの設計

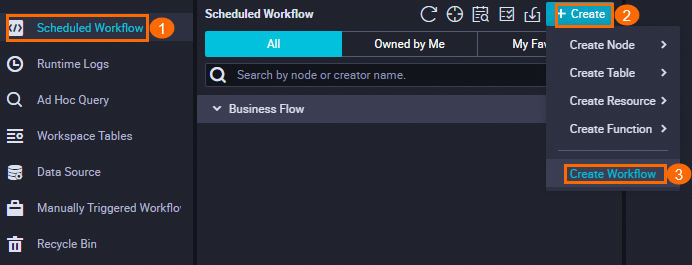

1. ワークフローの作成

   DataWorks では、すべての開発はワークフロー内で行われます。そのため、ノードを追加する前にワークフローを作成する必要があります。詳細については、「ワークフローの作成」をご参照ください。

   ワークフローに「User Profile Analysis_StarRocks」という名前を付けます。

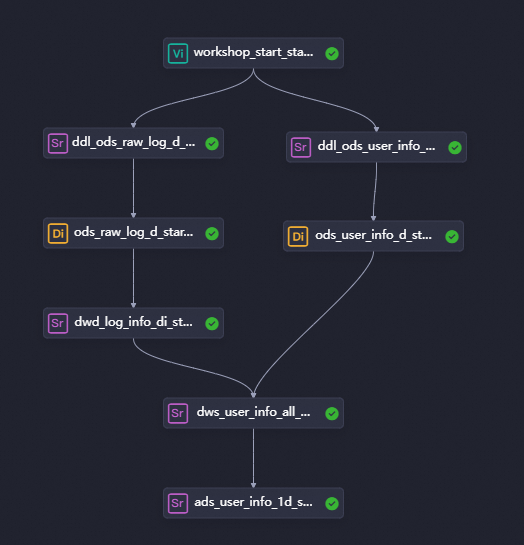

2. ワークフローの設計

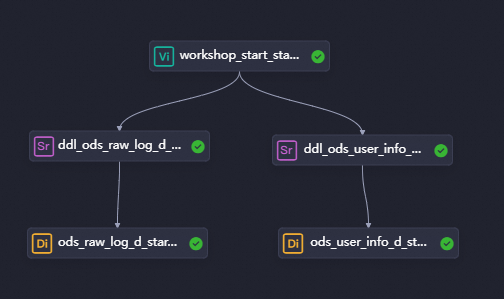

   ワークフローが作成されると、そのキャンバスが自動的に開きます。「ワークフロー設計」ガイドに従い、キャンバス上の New Node をクリックします。次に、ノードをキャンバスにドラッグし、それらを接続して依存関係を定義することで、データ同期ワークフローを設計します。



3. このチュートリアルでは、仮想ノードと同期ノードにはデータリネージがないため、キャンバス上でノードを接続してスケジューリング依存関係を定義する必要があります。依存関係を設定する他の方法については、「スケジューリング依存関係の設定ガイド」をご参照ください。次の表に、各ノードのタイプ、名前、および目的を示します。

   ノード分類	ノードタイプ	ノード名 (最終的な出力テーブルにちなんで命名)	説明
   一般	仮想ノード	workshop_start_starrocks	ユーザープロファイル分析ワークフロー全体を管理し、特に複雑なワークフローにおいてデータフローのパスを明確にします。このノードはドライランタスクであり、コードは不要です。
   データベース	StarRocks	ddl_ods_user_info_d_starrocks	このノードは同期タスクの前に実行してください。MySQL ソースからの基本的なユーザー情報を受け取るための StarRocks テーブル ods_user_info_d_starrocks を作成します。
   データベース	StarRocks	ddl_ods_raw_log_d_starrocks	このノードは同期タスクの前に実行してください。OSS ソースからのユーザーのウェブサイトアクセスレコードを受け取るための StarRocks テーブル ods_raw_log_d_starrocks を作成します。
   Data Integration	オフライン同期	ods_user_info_d_starrocks	MySQL から StarRocks テーブル ods_user_info_d_starrocks に基本的なユーザー情報を同期します。
   Data Integration	オフライン同期	ods_raw_log_d_starrocks	OSS から StarRocks テーブル ods_raw_log_d_starrocks にユーザーのウェブサイトアクセスレコードを同期します。

スケジューリングロジックの設定

このチュートリアルでは、仮想ノード workshop_start_starrocks がワークフロー全体を制御し、毎日 00:30 に実行されるようにスケジュールします。以下に、仮想ノードの主要なスケジューリング設定について説明します。他のノードのスケジューリングを変更する必要はありません。実装ロジックの詳細については、「時間プロパティの詳細設定」をご参照ください。他のスケジューリング設定については、「タスクスケジューリングプロパティ設定の概要」をご参照ください。

送信先 StarRocks テーブルの作成

データを同期する前に、受信データを格納するための送信先 StarRocks テーブルを作成します。

この例では、StarRocks テーブルはソーステーブルスキーマに基づいて生成されます。詳細については、「本章の目的」をご参照ください。ワークフローパネルで、データベースノード ddl_ods_user_info_d_starrocks とデータベースノード ddl_ods_raw_log_d_starrocks をダブルクリックし、ノード編集ページに移動して、それぞれに対応する StarRocks テーブル作成コマンドを入力し、 をクリックして保存します。

• ddl_ods_user_info_d_starrocks

  CREATE TABLE IF NOT EXISTS ods_user_info_d_starrocks (
      uid STRING COMMENT 'ユーザー ID',
      gender STRING COMMENT '性別',
      age_range STRING COMMENT '年齢層',
      zodiac STRING COMMENT '星座',
      dt STRING not null COMMENT '時間'
  )
  DUPLICATE KEY(uid)
  COMMENT 'ユーザー行動分析例 - 基本的なユーザー情報テーブル'
  PARTITION BY(dt)
  PROPERTIES("replication_num" = "1");

• ddl_ods_raw_info_d_starrocks

  CREATE TABLE IF NOT EXISTS ods_raw_log_d_starrocks (
      col STRING COMMENT 'ログ',
      dt DATE  not null COMMENT '時間'
  ) DUPLICATE KEY(col)
  COMMENT 'ユーザー行動分析例 - 生のウェブサイトアクセスログテーブル'
  PARTITION BY(dt)
  PROPERTIES ("replication_num" = "1");

ユーザーデータのバッチ同期の設定

ワークフローパネルで、バッチ同期ノード ods_user_info_d_starrocks をダブルクリックして ods_user_info_d_starrocks ノードの設定パネルに移動し、例で提供されている MySQL テーブル ods_user_info_d から StarRocks テーブル ods_user_info_d_starrocks に基本的なユーザー情報データを同期するための同期パイプラインを設定します。

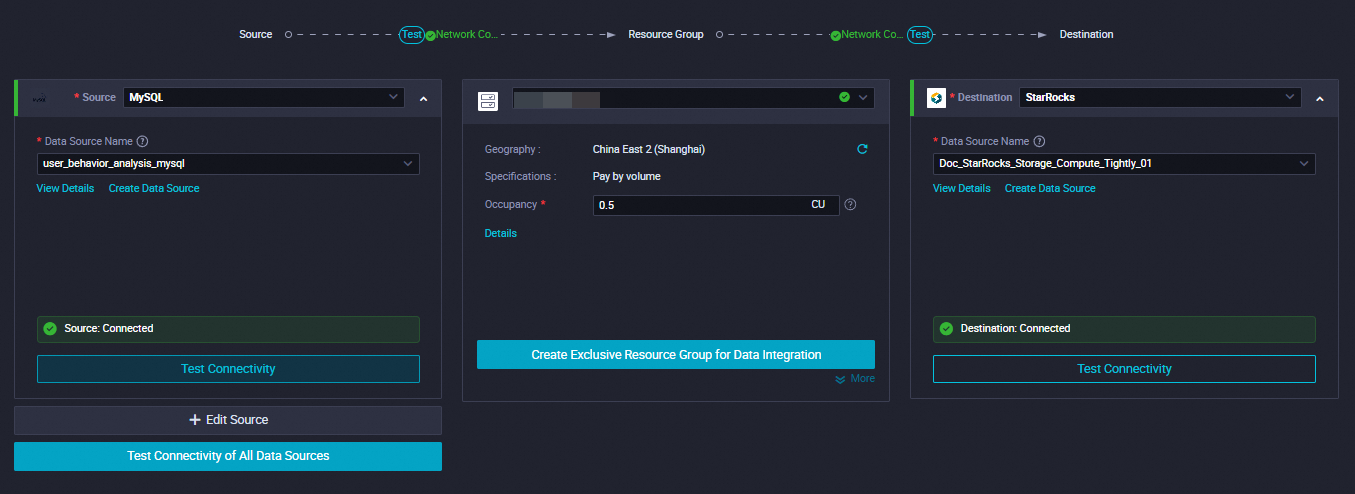

1. ネットワークとリソースの設定

   Data source、My Resource Group、および Data going を設定した後、次のステップ をクリックして接続テストを完了します。次の表に設定の詳細を示します。

   パラメーター	値
   Data source	Data source：MySQL Data Source Name：user_behavior_analysis_mysql
   My Resource Group	環境準備段階で作成したサーバーレスリソースグループを選択します。
   Data going	Data going：StarRocks Data Source Name：Doc_StarRocks_Storage_Compute_Tightly_01

2. タスクの設定

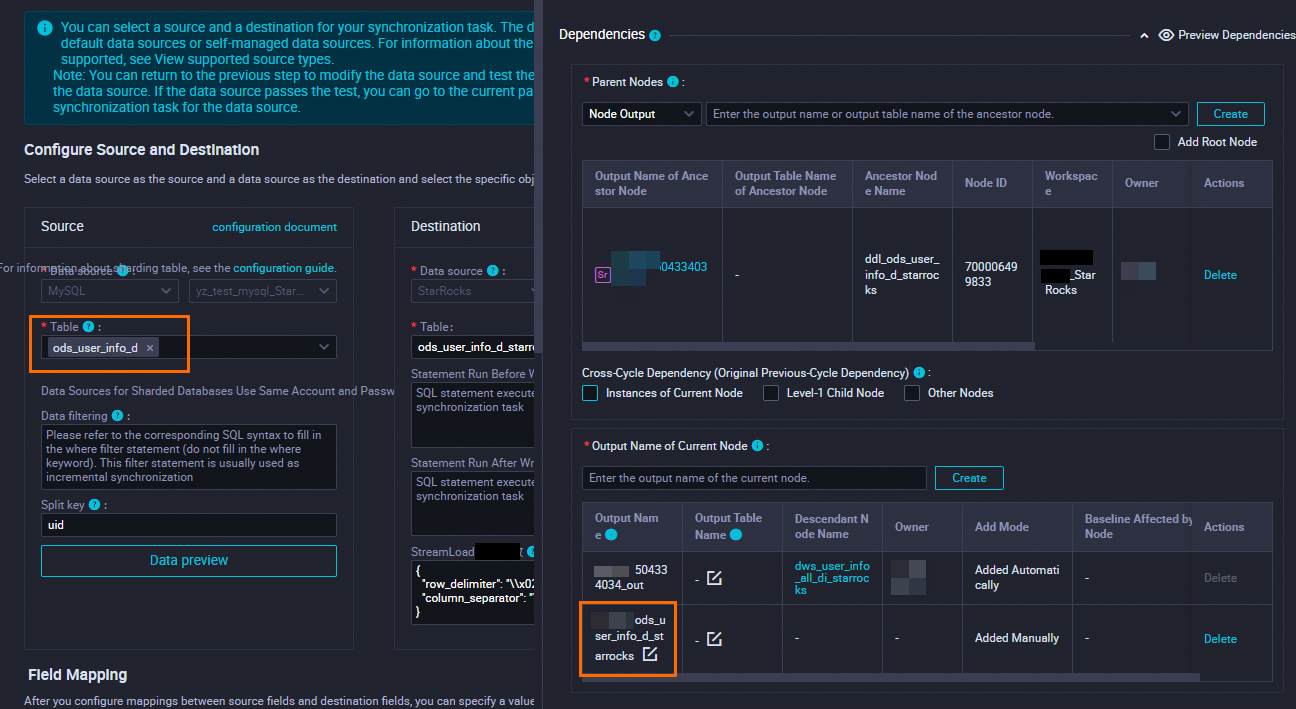

   • ソースと送信先の設定

     モジュール	パラメーター	値
     Data source	Table	MySQL テーブル ods_user_info_d を選択します。
     	Shard Key	プライマリキーまたはインデックス付きの整数列を分割キーとして使用します。整数型のフィールドのみがサポートされています。 ここでは、分割キーを uid フィールドに設定します。
     Data going	Table	StarRocks テーブル ods_user_info_d_starrocks を選択します。
     	Statement Run Before Writing	この場合、データは dt フィールドによって動的にパーティション分割されます。ノードが再実行されたときに重複したデータ書き込みを防ぐため、各同期の前に次の SQL ステートメントを使用して既存の送信先パーティションを削除します。 ALTER TABLE ods_user_info_d_starrocks DROP PARTITION IF EXISTS p${var} FORCE、ここで ${var} はパラメーターです。スケジューリングプロパティ設定段階でスケジューリングパラメーターを割り当てることで、スケジューリングシナリオでの動的パラメーター入力を実装できます。詳細については、「スケジューリング設定」をご参照ください。
     	Streamload Request Parameters	StreamLoad のリクエストパラメーターで、JSON 形式である必要があります。 { "row_delimiter": "\\x02", "column_separator": "\\x01" }

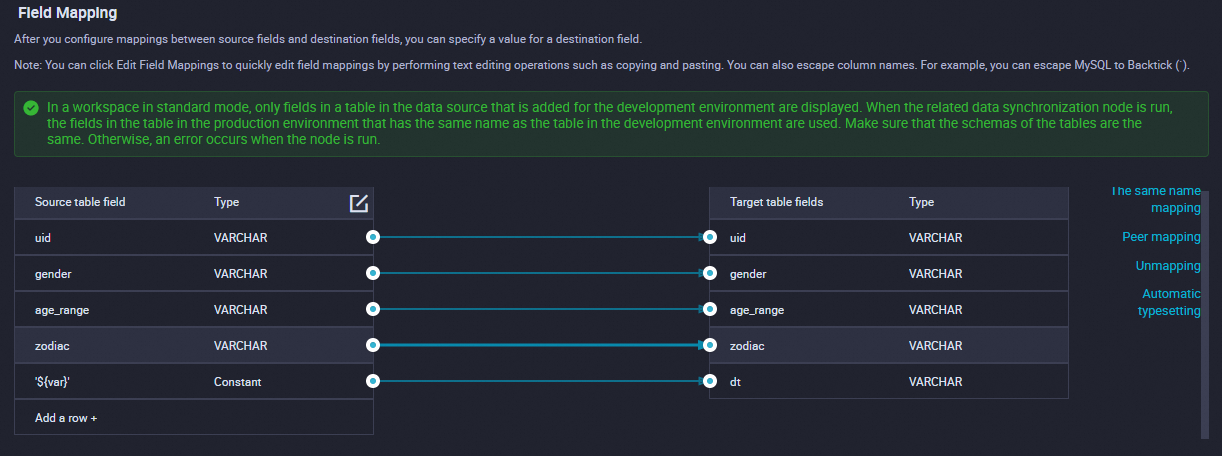

   • フィールドマッピングの設定

     フィールドマッピングは、ソースフィールドと送信先フィールドの関係を定義します。変数にスケジューリングパラメーターを割り当てることで、StarRocks のパーティションフィールドに動的に値を割り当て、日次データが正しいパーティションに書き込まれるようにします。

     [同名フィールドをマッピング] をクリックすると、ソースフィールドが同じ名前の送信先フィールドに自動的にマッピングされます。

     [行を追加] をクリックし、'${var}' を入力し、この値を StarRocks の dt フィールドに手動でマッピングします。

   • スケジューリングプロパティの設定

     設定ページで、右側の [スケジューリングプロパティ] をクリックして Scheduling Configuration パネルを開き、スケジューリングとノード情報を設定します。詳細については、「ノードのスケジューリングプロパティ」をご参照ください。以下のセクションで設定の詳細を説明します。

     パラメーター	値	注意

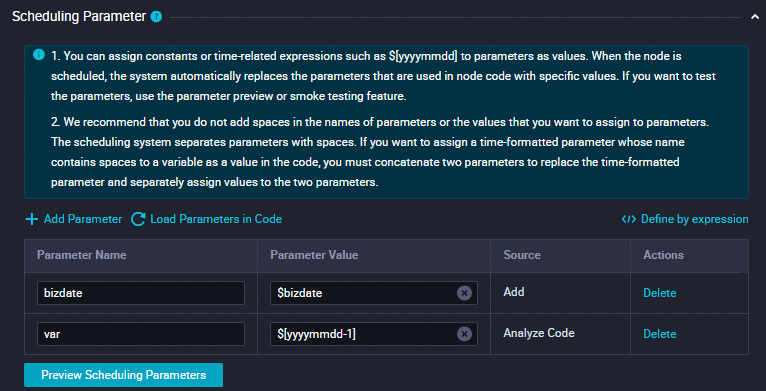

     Scheduling Parameters	Scheduling Parameters セクションで、Add Parameter をクリックし、以下を追加します： 名前：var 値：$[yyyymmdd-1]	スケジューリングパラメーターリストには、値が $bizdate の bizdate パラメーターも含まれています。
     Scheduling Dependency	Scheduling Dependency セクションで、このノードの出力としてテーブルを設定します。 フォーマットは worksspacename.tablename です。	[このノードの出力名] で、手動で出力名 (例：workspace_name.ods_user_info_d_starrocks) を追加します。この名前は、送信先に設定されたテーブル名と一致する必要があります。

ユーザーログのバッチ同期の設定

ワークフローパネルで、バッチ同期ノード ods_raw_log_d_starrocks をダブルクリックして、ods_raw_log_d_starrocks ノードの設定パネルに入ります。このパネルで、プラットフォームが提供する公開データソースである HttpFile user_log.txt から、StarRocks テーブル ods_raw_log_d_starrocks にユーザーのウェブサイトアクセス情報を転送するための同期リンクを設定します。

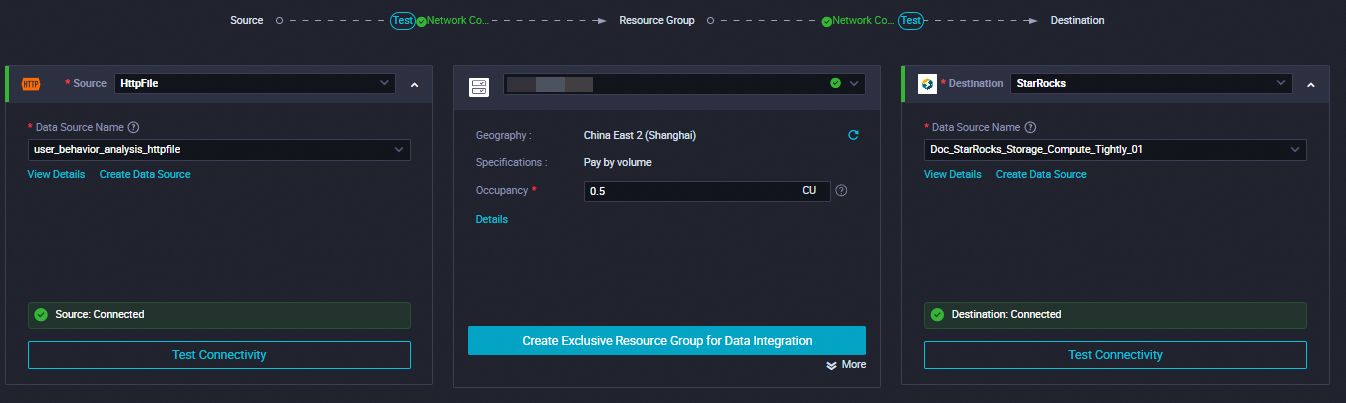

1. ネットワークとリソースの設定

   Data source、My Resource Group、および Data going を設定した後、次のステップ をクリックして接続テストを完了します。次の表に設定の詳細を示します。

   パラメーター	値
   Data source	Data source: HttpFile Data Source Name：user_behavior_analysis_HttpFile
   My Resource Group	環境準備段階で作成したサーバーレスリソースグループを選択します。
   Data going	Data going：StarRocks Data Source Name：Doc_StarRocks_Storage_Compute_Tightly_01

2. タスクの設定

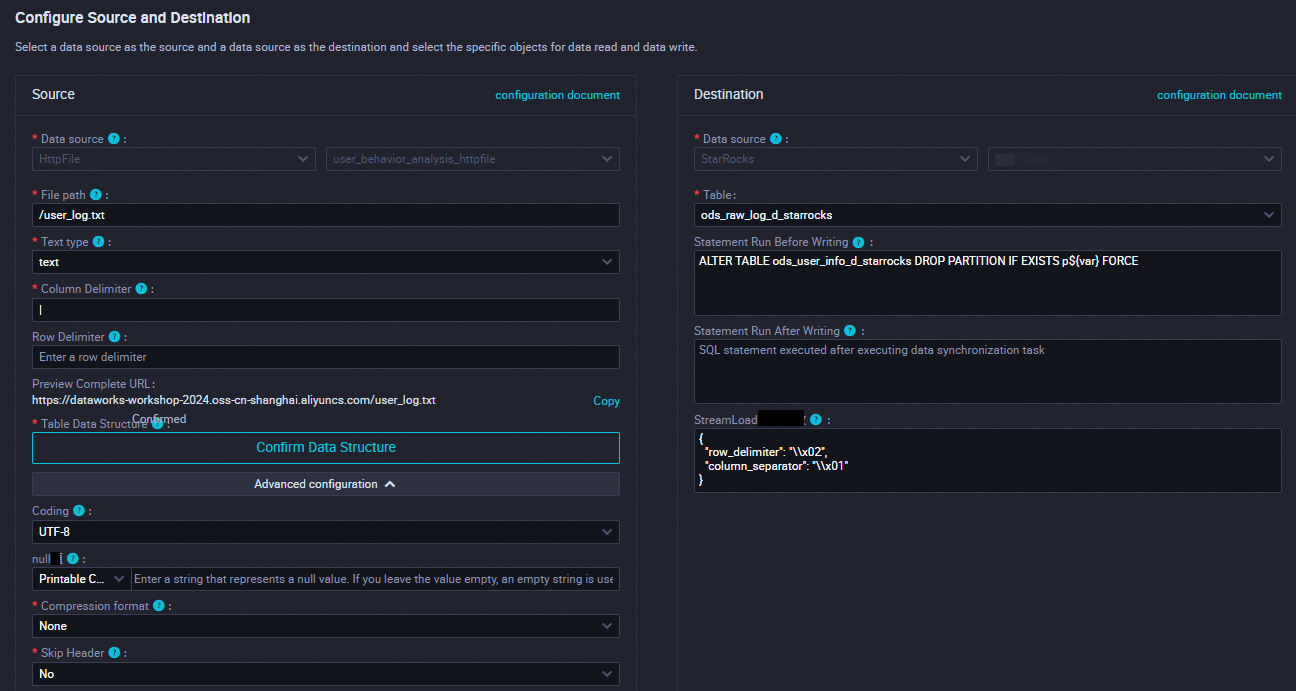

   • ソースと送信先の設定

     モジュール	パラメーター	値
     Data source	File Path	/user_log.txt
     	File Type	text
     	Field Delimiter	|
     	Advanced Settings > Skip Header	いいえ
     	ソースの設定が完了したら、Confirm Data Structure をクリックします。
     Data going	Table	ods_raw_log_d_starrocks
     	Statement Run Before Writing	この例では、データは dt フィールドによって動的にパーティション分割されます。ノードが再実行されたときに重複したデータ書き込みを防ぐため、各同期の前に次の SQL ステートメントで既存の送信先パーティションを削除します。 ALTER TABLE ods_user_info_d_starrocks DROP PARTITION IF EXISTS p${var} FORCE ここで、${var} は変数パラメーターです。スケジューリングプロパティを設定する際にスケジューリングパラメーターを割り当てることで、スケジューリングシナリオでの動的パラメーター入力を有効にできます。
     	Streamload Request Parameters	{ "row_delimiter": "\\x02", "column_separator": "\\x01" }

     [ソース] モジュールで、user_behavior_analysis_httpfile (HttpFile タイプ) データソースを選択します。詳細設定で、エンコーディングを UTF-8、Null 値を 処理なし、圧縮形式を なし に設定します。[送信先] モジュールで、データソースタイプとして StarRocks を選択します。

   • フィールドマッピングの設定

     ノードツールバーの アイコンをクリックして、Wizard Mode から Script Mode に切り替えます。これにより、HttpFile ソースのフィールドマッピングを設定し、StarRocks の dt パーティションフィールドに動的に値を割り当てることができます。

     ソース HttpFile の設定で、column 配列に以下を追加します：

      {
                "type": "STRING",
               "value": "${var}"
             }

   • 以下に、ods_raw_log_d_starrocks ノードの完全なスクリプト例を示します：

     {
         "type": "job",
         "version": "2.0",
         "steps": [
             {
                 "stepType": "httpfile",
                 "parameter": {
                     "fileName": "/user_log.txt",
                     "nullFormat": "",
                     "compress": "",
                     "requestMethod": "GET",
                     "connectTimeoutSeconds": 60,
                     "column": [
                         {
                             "index": 0,
                             "type": "STRING"
                         },
                         {
                             "type": "STRING",
                             "value": "${var}"
                         }
                     ],
                     "skipHeader": "false",
                     "encoding": "UTF-8",
                     "fieldDelimiter": "|",
                     "fieldDelimiterOrigin": "|",
                     "socketTimeoutSeconds": 3600,
                     "envType": 0,
                     "datasource": "user_behavior_analysis",
                     "bufferByteSizeInKB": 1024,
                     "fileFormat": "text"
                 },
                 "name": "Reader",
                 "category": "reader"
             },
             {
                 "stepType": "starrocks",
                 "parameter": {
                     "loadProps": {
                         "row_delimiter": "\\x02",
                         "column_separator": "\\x01"
                     },
                     "envType": 0,
                     "datasource": "Doc_StarRocks_Storage_Compute_Tightly_01",
                     "column": [
                         "col",
                         "dt"
                     ],
                     "tableComment": "",
                     "table": "ods_raw_log_d_starrocks",
                     "preSql": "ALTER TABLE ods_raw_log_d_starrocks DROP PARTITION IF EXISTS  p${var} FORCE ; "
                 },
                 "name": "Writer",
                 "category": "writer"
             },
             {
                 "copies": 1,
                 "parameter": {
                     "nodes": [],
                     "edges": [],
                     "groups": [],
                     "version": "2.0"
                 },
                 "name": "Processor",
                 "category": "processor"
             }
         ],
         "setting": {
             "errorLimit": {
                 "record": "0"
             },
             "locale": "zh",
             "speed": {
                 "throttle": false,
                 "concurrent": 2
             }
         },
         "order": {
             "hops": [
                 {
                     "from": "Reader",
                     "to": "Writer"
                 }
             ]
         }
     }

   • スケジューリングプロパティの設定

     設定ページで、右側の [スケジューリングプロパティ] をクリックして Scheduling Configuration パネルを開き、スケジューリングとノード情報を設定します。以下のセクションで設定について説明します。

     パラメーター	値	注意
     Scheduling Parameters	Scheduling Parameters セクションで、Add Parameter をクリックし、以下を追加します： 名前：var 値：$[yyyymmdd-1]
     Scheduling Dependency	Scheduling Dependency セクションで、このノードの出力としてテーブルを設定します。 フォーマットは worksspacename.tablename です。	Writer ステップのテーブルフィールドの値 (例：ods_raw_log_d_starrocks) が、[このノードの出力名] テーブルに出力名として手動で追加されていることを確認してください。出力名のフォーマットは workspacename.tablename です。

ワークフローの実行

1. ワークフローパネルに移動します。

   ビジネスプロセス で、User Profile Analysis_StarRocks をダブルクリックしてワークフローキャンバスを開きます。

2. ワークフローを実行します。

   ワークフローキャンバスで、ツールバーの アイコンをクリックします。ワークフローのデータ統合ステージのノードが、その依存関係に従って実行されます。

3. タスクの実行ステータスを確認します。

   ステータスのノードは、同期が成功したことを示します。

4. タスク実行ログを表示します。

   キャンバスで、ods_user_info_d_starrocks ノードまたは ods_raw_log_d_starrocks ノードを右クリックし、View Log を選択します。

同期結果の表示

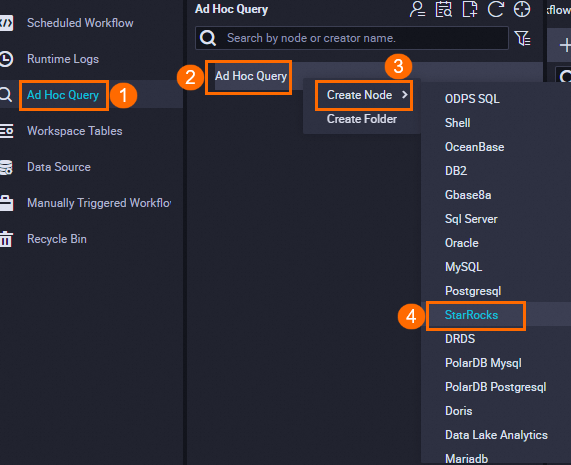

1. アドホッククエリノードを作成します。

   DataStudio ページの左側のナビゲーションウィンドウで、 をクリックして Ad Hoc Query パネルを開きます。Ad Hoc Query を右クリックし、New Node > スターロックス を選択します。

2. 送信先テーブルをクエリします。

   -- クエリ内のパーティション列は業務日付に更新する必要があります。例えば、タスクが 20240102 に実行された場合、業務日付はタスク実行日の前日である 20240101 となります。
   SELECT * from ods_raw_log_d_starrocks where dt=your_business_date;
   SELECT * from ods_user_info_d_starrocks where dt=your_business_date;
