AlbConfig を設定して ALB Ingress のトレース分析を実装する - Container Compute Service

Alibaba Cloud は、Managed Service for OpenTelemetry サービスを提供しています。このサービスは、分散アプリケーションの開発者にトレースマッピング、リクエスト統計、トレーストポロジーなどのさまざまな機能を提供します。このサービスは、分散アプリケーションアーキテクチャのパフォーマンスボトルネックを迅速に分析および診断するのに役立ち、マイクロサービスアプリケーションの開発と診断の効率を向上させます。 Container Compute Service (ACS) クラスタに ALB Ingress コントローラーをインストールし、トレース分析を有効にしてサービストレースと関連データを表示できます。

前提条件

ACS クラスタが作成され、簡易ログサービスが有効になっていること。詳細については、「ACS クラスタの作成」をご参照ください。
クラスタが存在する仮想プライベートクラウド (VPC) の異なるゾーンに 2 つの vSwitch が作成されていること。詳細については、「vSwitch の作成と管理」をご参照ください。
ALB Ingress コントローラーが ACS クラスタにインストールされていること。詳細については、「ALB Ingress コントローラーの管理」をご参照ください。
ACS クラスタに接続していること。詳細については、「クラスタの kubeconfig ファイルを取得し、kubectl を使用してクラスタに接続する」および「Cloud Shell で kubectl を使用して ACS クラスタを管理する」をご参照ください。
Managed Service for OpenTelemetry がアクティブ化されていること。

ステップ 1：簡易ログサービスプロジェクトの ID を取得する

ACS コンソールにログインします。左側のナビゲーションペインで、[クラスタ] をクリックします。
[クラスタ] ページで、管理するクラスタを見つけ、その名前をクリックします。クラスタ詳細ページの左側のナビゲーションペインで、[クラスタ情報] をクリックします。
[基本情報] タブの [クラスタリソース] セクションで、[ログサービスプロジェクト] の右側の ID をコピーします。
説明
クラスタの作成時に簡易ログサービスが有効になっていない場合は、alibaba-log-controller を手動でインストールしてサービスを有効にすることができます。デフォルトのプロジェクト ID は k8s-log-ACS クラスタ ID です。詳細については、「簡易ログサービスコンポーネントを有効にする」をご参照ください。

ステップ 2：アクセスログとトレース分析を設定する

alb-test.yaml という名前のファイルを作成し、次の内容をファイルにコピーします。このファイルは、AlbConfig オブジェクトを作成するために使用されます。

apiVersion: alibabacloud.com/v1
kind: AlbConfig
metadata:
  name: alb-demo
spec:
  config:
    name: alb-test
    addressType: Internet
    # 指定された vSwitch は、現在の ALB インスタンスでサポートされているゾーンと ACS クラスタの VPC に存在する必要があります。 サービスの高可用性を確保するために、異なるゾーンにある少なくとも 2 つの vSwitch を選択します。
    zoneMappings:
    - vSwitchId: vsw-2vc82nndnoo**********          # ALB インスタンスで使用される vSwitch の ID を指定します。
    - vSwitchId: vsw-2vc30f5mlhs**********          # ALB インスタンスで使用される vSwitch の ID を指定します。
    accessLogConfig:
      logProject: k8s-log-xz92lvykqj1siwvif****     # ステップ 1 で取得した簡易ログサービスプロジェクトの ID を指定します。
      logStore: alb_test_xz92lvykqj1siwvif****      # Logstore 名は alb_ で始まる必要があります。 指定された Logstore が存在しない場合、システムは自動的に作成します。
  listeners:
  - port: 80
    protocol: HTTP
    logConfig:
      accessLogRecordCustomizedHeadersEnabled: false
      accessLogTracingConfig:                       # Xtrace パラメータを設定します。 これを行うには、最初に accessLogConfig を設定する必要があります。
        tracingEnabled: true                        # Xtrace 機能を有効にするか無効にするかを指定します。 デフォルト値は false です。 Xtrace を有効にするには、このパラメータを true に設定します。
        tracingSample: 9999                         # Xtrace 機能のサンプリングレート。 有効な値：1 ～ 10000。 このパラメータは、tracingEnabled を true に設定した場合にのみ有効になります。
        tracingType: Zipkin                         # Xtrace 機能のサンプリングアルゴリズム。 値を Zipkin に設定します。 このパラメータは、tracingEnabled を true に設定した場合にのみ有効になります。

次のコマンドを実行して AlbConfig を作成します。
```
kubectl apply -f alb-test.yaml
```
予期される出力：
```
albconfig.alibabacloud.com/alb-demo created
```

alb.yaml という名前のファイルを作成し、次の内容をファイルにコピーします。このファイルは、IngressClass を作成するために使用されます。

apiVersion: networking.k8s.io/v1
kind: IngressClass
metadata:
  name: alb
spec:
  controller: ingress.k8s.alibabacloud/alb
  parameters:
    apiGroup: alibabacloud.com
    kind: AlbConfig
    name: alb-demo

次のコマンドを実行して IngressClass を作成します。
```
kubectl apply -f alb.yaml
```
予期される出力：
```
ingressclass.networking.k8s.io/alb created
```

説明

設定が完了すると、簡易ログサービスプロジェクトに alb_test_xz92lvykqj1siwvif**** という名前の Logstore が作成されます。

ステップ 3：サンプルサービスをデプロイする

cafe-service.yaml という名前のファイルを作成し、次の内容をファイルにコピーします。このファイルは、coffee という名前の Deployment と coffee という名前の Service を作成するために使用されます。

apiVersion: apps/v1
kind: Deployment
metadata:
  name: coffee
spec:
  replicas: 1
  selector:
    matchLabels:
      app: coffee
  template:
    metadata:
      labels:
        app: coffee
    spec:
      containers:
      - name: coffee
        image: registry.cn-hangzhou.aliyuncs.com/acs-sample/nginxdemos:latest
        ports:
        - containerPort: 80
---
apiVersion: v1
kind: Service
metadata:
  name: coffee-svc
spec:
  ports:
  - port: 80
    targetPort: 80
    protocol: TCP
  selector:
    app: coffee
  type: ClusterIP

次のコマンドを実行して、Deployment と Service をデプロイします。
```
kubectl apply -f cafe-service.yaml
```
予期される出力：
```
deployment.apps/coffee created
service/coffee-svc created
```

cafe-ingress.yaml という名前のファイルを作成し、次の内容をファイルにコピーします。このファイルは、Service を公開するために ALB Ingress の転送ルールを設定するために使用されます。

apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
  name: cafe-ingress
spec:
  ingressClassName: alb
  rules:
   - host: demo.domain.ingress.top
     http:
      paths:
      # コンテキストパスを設定します。
      - path: /coffee
        pathType: ImplementationSpecific
        backend:
          service:
            name: coffee-svc
            port:
              number: 80

次のコマンドを実行して、coffee Service の公開ドメイン名とパスを設定します。
```
kubectl apply -f cafe-ingress.yaml
```
予期される出力：
```
ingress.networking.k8s.io/cafe-ingress created
```
(オプション) Ingress を作成するときに spec.rules.host パラメータをカスタムドメイン名に設定した場合、CNAME レコードを追加して、ドメイン名を ALB インスタンスのドメイン名にマップする必要があります。その後、カスタムドメイン名を使用してサービスにアクセスできます。詳細については、「カスタムドメイン名の設定」をご参照ください。

ステップ 4：トレースデータを表示する

次のコマンドを実行して、ALB インスタンスのアドレス (ADDRESS) を取得します。

kubectl get ingress

予期される出力：

NAME           CLASS   HOSTS                     ADDRESS                                              PORTS   AGE
cafe-ingress   alb     demo.domain.ingress.top   alb-u53i28ewt580*****.cn-<Region>.alb.aliyuncs.com   80      16m

次のコマンドを実行して、Service にアクセスします。
```
curl -H Host:demo.domain.ingress.top http://alb-u53i28ewt580*****.cn-<Region>.alb.aliyuncs.com/coffee
```
説明
予期される出力は、タイトルが Hello World の HTML ページです。 Web ブラウザからドメイン名にアクセスします。次のページが表示されます。
簡易ログサービスで ALB インスタンスのアクセスログを確認します。前述のサービスアクセス操作がログに記録され、Xtrace フィールドが見つかることを確認します。
1. 簡易ログサービスコンソールにログインします。
2. [プロジェクト] セクションで、ACS クラスタに対応するプロジェクト (デフォルト： k8s-log-ACS クラスタ ID) を選択し、プロジェクト名をクリックして [logstore] タブに移動します。
3. 名前が alb_ で始まる Logstore (この例では alb_test_xz92lvykqj1siwvif****) をクリックし、coffee を検索します。
  次の Xtrace フィールドが見つかるかどうかを確認します。
  - slb_xtrace：slb_xtrace: 19241ed1c4790d31:19241ed1c4790d31:-:1 の 19241ed1c4790d31 は、リクエストのトレース ID です。トレース ID は、トレース分析でクエリ条件として使用できます。
  - xtrace_type：xtrace_type: zipkin はサンプリングアルゴリズムを示します。詳細については、「ステップ 2：アクセスログとトレース分析を設定する」をご参照ください。
[managed Service For Opentelemetry] でトレース ID を使用してトレースデータをクエリできます。
1. Managed Service for OpenTelemetry コンソールにログインします。
2. [アプリケーション] ページの上部ナビゲーションバーで、リージョンを選択します。アプリケーションの名前をクリックします。デフォルト名は ALB インスタンスの ID です (この例では alb-u53i28ewt580***** など)。
3. 左側のナビゲーションペインで、[トレース分析] をクリックします。表示されるページの検索ボックスに trace_id IN (19241ed1c4790d31) と入力します。トレース ID は 19241ed1c4790d31 です。

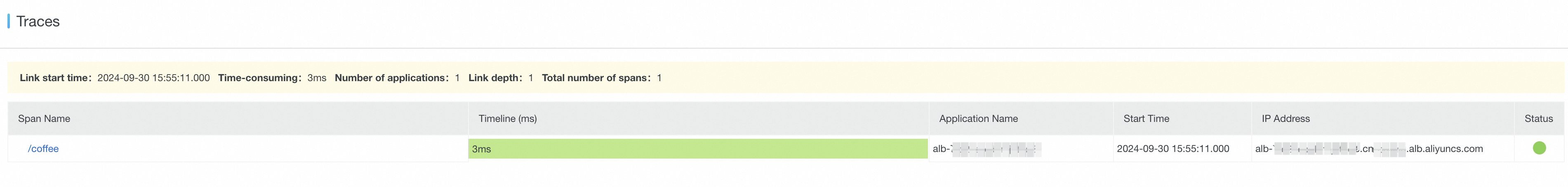

4. [検索] をクリックしてトレースを見つけ、リクエストによって生成されたトレースの詳細を表示します。
