トラフィック量が変動する場合、複数のリージョン間接続にわたる帯域幅の管理は、各接続で個別の割り当てと手動調整が必要となるため、エラーが発生しやすくなります。帯域幅多重化により、Cloud Connect Network (CCN) トランジットルーターは、既存のリージョン間接続の帯域幅を、同じエリア内のリージョントランジットルーターと共有できます。これにより、2つの接続ではなく1つの接続を管理するだけで済みます。
帯域幅多重化はデフォルトで無効になっています。チケットを起票してくださいして有効にしてください。
基本概念
リージョントランジットルーター
CCN エリアではなく、標準リージョンにデプロイされたトランジットルーターです。例：中国 (杭州) リージョンまたはシンガポールリージョンのトランジットルーター。
CCN トランジットルーター
CCN エリアにデプロイされたトランジットルーターです。例：中国本土エリアまたは CCN のシンガポールエリアの CCN トランジットルーター。
エリア内とエリア間
これらの用語は、トランジットルーターと、同じ Cloud Enterprise Network (CEN) インスタンスに接続されている CCN トランジットルーターとの関係を表します。
エリア内：両方のトランジットルーターが同じ CCN エリアにあります。
エリア間：トランジットルーターが異なる CCN エリアにあります。
CCN はエリアごとにデプロイされます。各エリアには1つ以上のリージョンが含まれます。エリアとリージョンの詳細については、「CCN エリアと CEN リージョン」をご参照ください。
仕組み
帯域幅多重化がない場合、TR1 (CCN トランジットルーター) と TR3 間、および TR2 (リージョントランジットルーター) と TR3 間のリージョン間トラフィックは、個別のリージョン間接続を経由します。トラフィック量が変動するため、各接続の帯域幅を個別に予測し調整することは困難であり、輻輳につながる可能性があります。

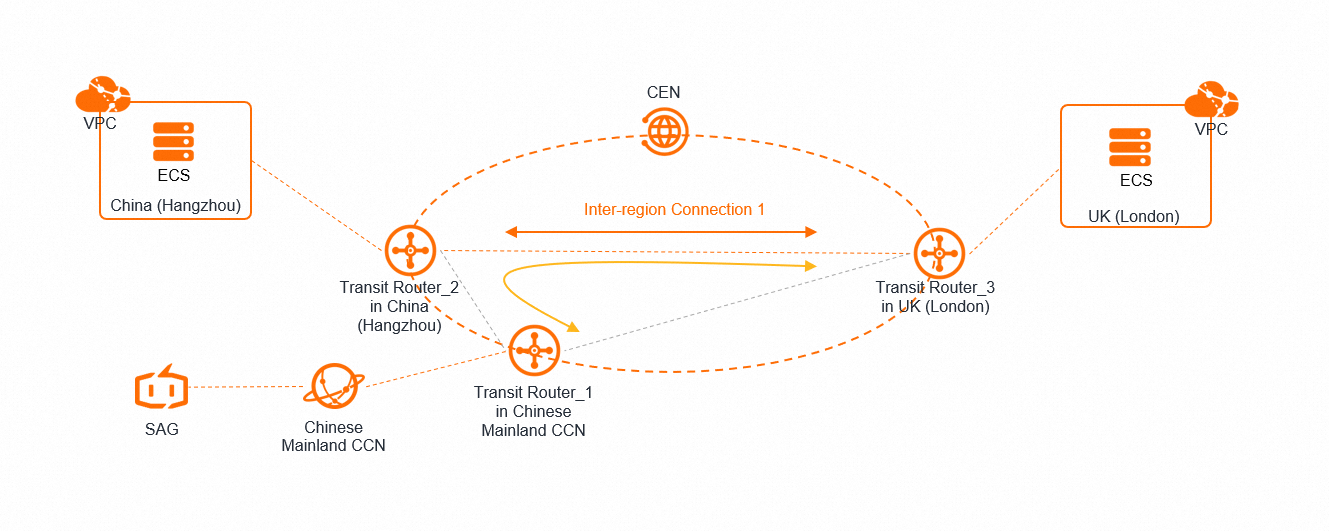

帯域幅多重化を有効にすると、TR1 から TR3 へのトラフィックはリージョン間接続 1 (TR2 と TR3 間) を経由して再ルーティングされます。リージョン間接続 2 には個別の帯域幅割り当ては不要です。
同じ CCN エリア内では、CCN トランジットルーターはデフォルトでそのエリア内のリージョントランジットルーターと通信します。帯域幅割り当ては不要です。帯域幅割り当ては、異なる CCN エリア内のトランジットルーター間の通信にのみ必要です。
中国本土エリアの CCN トランジットルーターから中国 (杭州) リージョンのトランジットルーターへの通信：デフォルトで通信し、帯域幅割り当ては不要です。
中国本土エリアの CCN トランジットルーターからイギリス (ロンドン) リージョンのトランジットルーターへの通信：帯域幅割り当てが必要です。エリア内帯域幅は、CCN インスタンスに接続されている Smart Access Gateway (SAG) インスタンスの帯域幅によって決定されます。
ユースケース
単一の CCN トランジットルーター
CCN トランジットルーターは、1つのリージョン間接続の帯域幅を、同じエリア内のリージョントランジットルーターと共有します。詳細については、「仕組み」セクションをご参照ください。
複数の CCN トランジットルーター

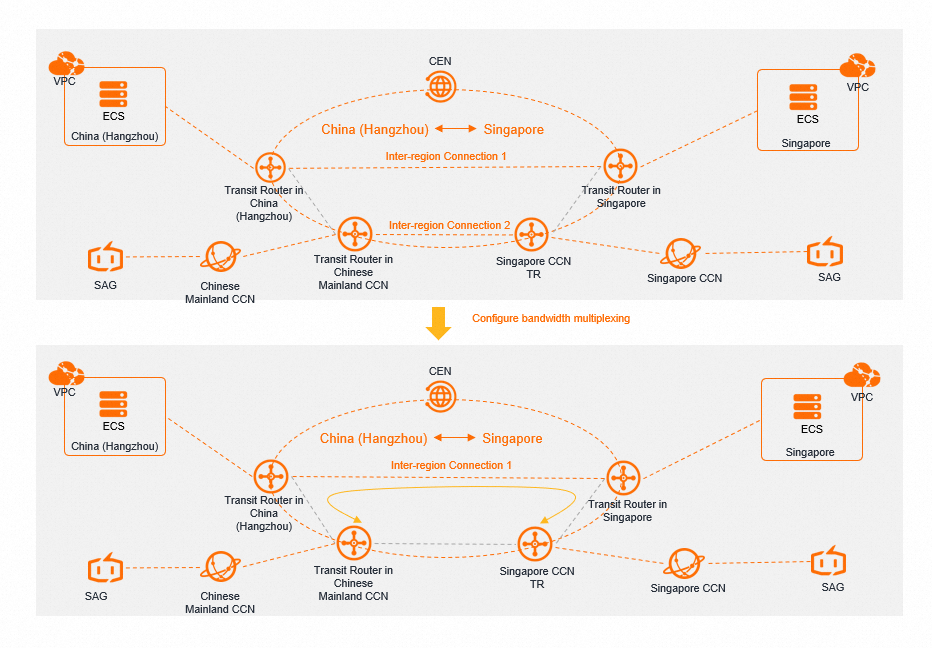

帯域幅多重化は、複数の CCN トランジットルーターが関与する場合にも適用されます。次の図は、中国本土とシンガポールの CCN エリアの例を示しています。
制限事項
| 条件 | 動作 | 理由 |
|---|---|---|
| 機能の可用性 | デフォルトで無効になっています。チケットを起票してくださいして有効にしてください。 | — |
| サポートされる接続 | CCN トランジットルーターにアタッチされたリージョン間接続のみが帯域幅多重化をサポートします。 | — |
| リージョナルトランジットルーターは Enterprise Edition です。 | CCN トランジットルーターとリージョントランジットルーター間にリージョン間接続を作成します。この接続には帯域幅割り当ては不要です。 | この接続がないと、CCN トランジットルーターからのトラフィックを共有リージョン間接続経由で再ルーティングできません。 |
| リージョナル トランジットルーターは Basic Edition | リージョン間接続は不要です。CCN トランジットルーターとリージョントランジットルーターはデフォルトで通信します。 | — |
帯域幅多重化の構成

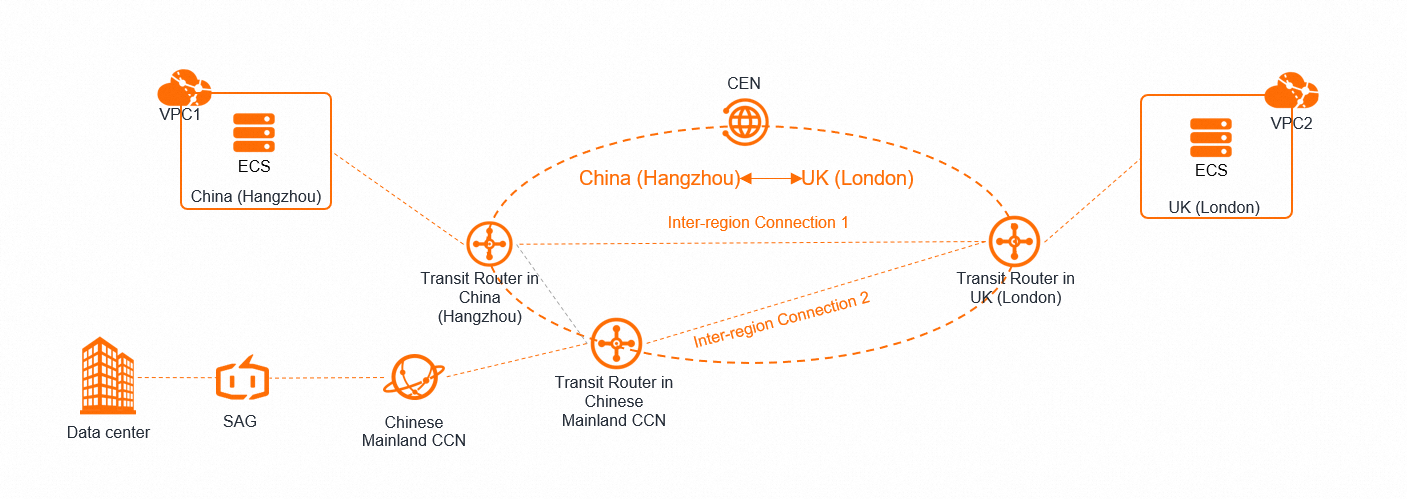

この例では、次のトポロジーを使用します。
ある企業は、中国 (杭州) に VPC、イギリス (ロンドン) に VPC、中国本土にデータセンターを所有しています。リージョン間接続 1 は、中国 (杭州) のトランジットルーターとイギリス (ロンドン) のトランジットルーター間で実行されます。リージョン間接続 2 は、CCN トランジットルーター (中国本土エリア) とイギリス (ロンドン) のトランジットルーター間で実行されます。

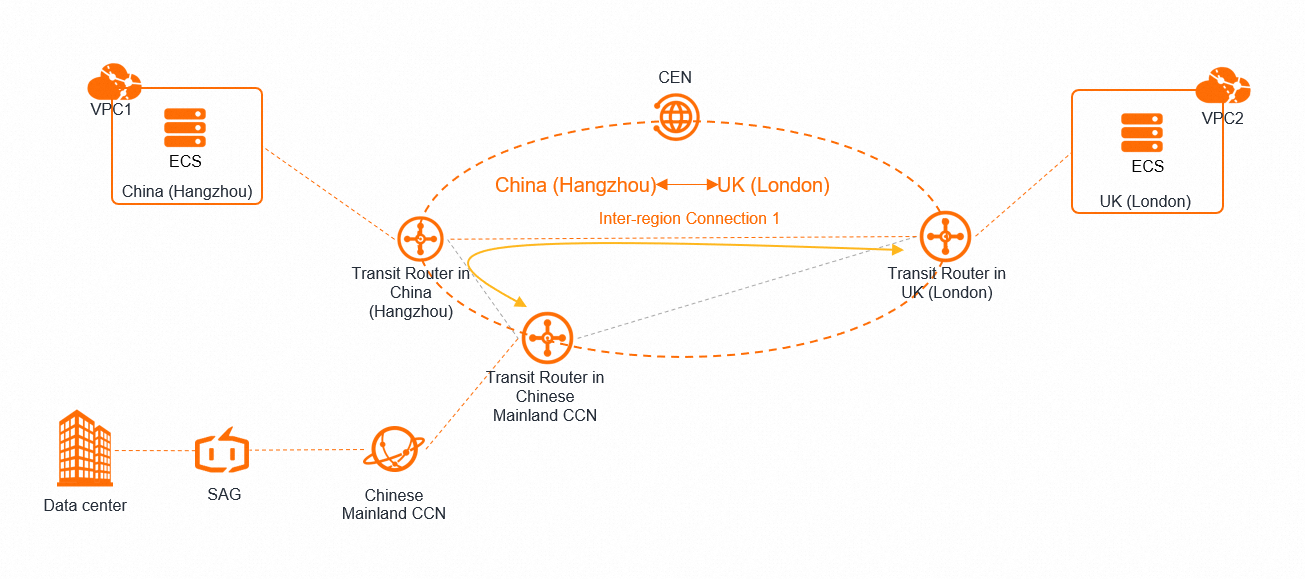

VPC1 と VPC2 間のトラフィックは大幅に変動するため、2つの個別の接続の帯域幅を調整するには時間と手間がかかります。帯域幅多重化を有効にすると、データセンターのトラフィックがリージョン間接続 1 を経由してルーティングされるため、管理する接続は1つのみで済みます。
前提条件
開始する前に、次のことを確認してください。
トランジットルーター間にリージョン間接続があること。「リージョン間接続の管理」をご参照ください。この例では、リージョン間接続 1 は中国 (杭州) リージョンとイギリス (ロンドン) リージョンのトランジットルーター間に作成され、リージョン間接続 2 は中国本土エリアの CCN トランジットルーターとイギリス (ロンドン) リージョンのトランジットルーター間に作成されます。
中国 (杭州) のトランジットルーターが Enterprise Edition の場合：CCN トランジットルーター (中国本土エリア) とそのリージョントランジットルーター間にリージョン間接続があること。この接続がないと、CCN トランジットルーターからのトラフィックをリージョン間接続 1 経由で再ルーティングできません。
中国 (杭州) のトランジットルーターが Basic Edition の場合：追加のリージョン間接続は不要です。
手順
CEN コンソールにログインします。
[インスタンス] ページで、CEN インスタンスの ID をクリックします。
[基本情報]＞[トランジットルーター] タブで、帯域幅多重化を有効にするトランジットルーターの ID をクリックします。
[リージョン間接続] タブをクリックします。
リージョン間接続を見つけ、[帯域幅多重化の設定] を [アクション] 列でクリックします。

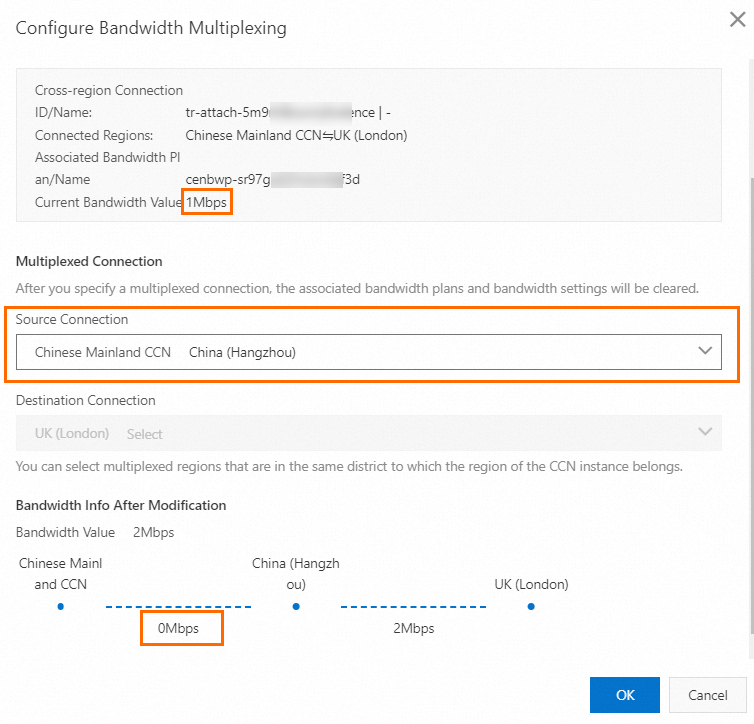

［帯域幅マルチプレキシングの設定］ダイアログボックスで、［ソース接続］ドロップダウンリストから接続を選択し、［OK］をクリックします。
結果
構成が適用されると、CCN トランジットルーター (中国本土エリア) とイギリス (ロンドン) のトランジットルーター間の帯域幅は 0 Mbit/s に低下します。CCN トランジットルーターからのトラフィックは、中国 (杭州) リージョンを経由して再ルーティングされます。

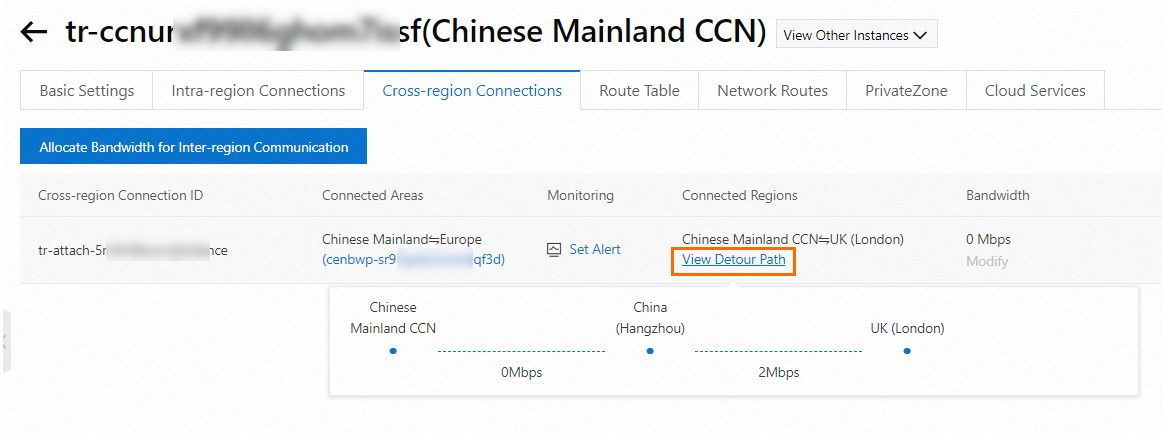

構成を検証するには、[リージョン間接続] タブに移動し、リージョン間接続を見つけ、[接続リージョン] 列の [迂回路の表示] をクリックします。
次のステップ
リージョン間接続の帯域幅調整
帯域幅多重化を有効にした後、帯域幅が多重化されたリージョン間接続の帯域幅を調整します。上記の例では、データ転送を確実にするために、リージョン間接続 1 の帯域幅を調整する必要があります。
「リージョン間接続の最大帯域幅値の変更」をご参照ください。
帯域幅多重化の無効化
CCN トランジットルーターの [リージョン間接続] タブで、[操作] 列の [帯域幅の多重化を無効化] をクリックします。
[帯域幅多重化の無効化] ダイアログボックスで、帯域幅オプションを選択し、[OK] をクリックします：
オプション 結果の帯域幅 [10 Kbit/s にダウングレード] リージョン間接続の帯域幅を 10 Kbit/s に設定します。 [現在の接続の最小帯域幅に設定] 帯域幅を、帯域幅多重化期間中に記録された最小値に設定します。
例

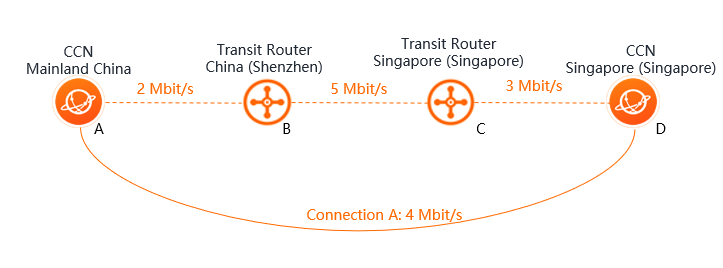

次の図は、接続 A の帯域幅多重化が有効になっている場合の各接続の帯域幅値を示しています。
帯域幅多重化を無効にした後：
[10 Kbit/s にダウングレード]：TR A から TR C = 10 Kbit/s、TR A から TR D = 10 Kbit/s、TR B から TR C = 10 Kbit/s、TR B から TR D = 10 Kbit/s。
[現在の接続の最小帯域幅に設定]：TR A から TR C = 2 Mbit/s、TR A から TR D = 2 Mbit/s、TR B から TR C = 5 Mbit/s、TR B から TR D = 3 Mbit/s。
