Cloud Enterprise Network:フローログを使用したリージョン間トップトラフィックの照会

最終更新日:Jul 16, 2026

Cloud Enterprise Network (CEN) を使用してリージョン間ネットワーク通信を行う場合、トランジットルーター (TR) のフローログ機能を使用してトップトラフィックを分析できます。

本トピックでは、トランジットルーターのフローログを Simple Log Service に配信する方法について説明します。 Network Intelligence Service (NIS) のトラフィックアナライザーに配信されるフローログの分析については、「TR トラフィック分析」をご参照ください。

シナリオ


図に示すように:

  • 中国 (杭州) リージョンと中国 (上海) リージョンに、それぞれ VPC1 と VPC2 の 2 つの VPC が作成されています。

  • VPC1 には ECS1 と ECS2 の 2 つの ECS インスタンスがセットアップされ、VPC2 には ECS3 の 1 つの ECS インスタンスがデプロイされています。

  • CEN を使用して 2 つの VPC 間にリージョン間 VPC 接続が確立されており、3 つの ECS インスタンスは相互に通信できます。

VPC1 と VPC2 間のトップトラフィックを分析するには、トランジットルーターのフローログを有効化します:

  • TR1 でフローログを有効にして、VPC1 から VPC2 へのトラフィックを調べます。

  • TR2 でフローログを有効にして、VPC2 から VPC1 へのトラフィックを調べます。

本トピックでは、TR1 のフローログを例として、VPC1 から VPC2 へのトップトラフィックを分析します。

ネットワーク計画

  • VPC1:

    • 中国 (杭州) リージョンにあり、CIDR ブロックは 10.0.0.0/16 です。

    • vSwitch 1 はゾーン J にあり、CIDR ブロックは 10.0.0.0/24 です。vSwitch 2 はゾーン K にあり、CIDR ブロックは 10.0.1.0/24 です。

    • ECS1 と ECS2 の IP アドレスはそれぞれ 10.0.0.1 と 10.0.0.2 です。どちらも Alibaba Cloud Linux OS イメージを使用します。

  • VPC2:

    • 中国 (上海) リージョンにあり、CIDR ブロックは 192.168.0.0/16 です。

    • vSwitch 1 はゾーン M にあり、CIDR ブロックは 192.168.0.0/24 です。vSwitch 2 はゾーン N にあり、CIDR ブロックは 192.168.1.0/24 です。

    • ECS3 の IP アドレスは 192.168.0.1 で、Alibaba Cloud Linux OS イメージを使用します。

設定

ステップ 1: トラフィックのシミュレーション

フローログを有効にする前に、ECS インスタンス間で相互アクセス トラフィックがない場合は、ECS インスタンスで ping コマンドを実行してトラフィックをシミュレートできます。

  • ECS1 で、パケットサイズ 100 バイトで ECS3 宛に ping コマンドを実行します。

    ping 192.168.0.1 -s 100
  • ECS2 で、パケットサイズ 10,000 バイトで ECS3 宛に ping コマンドを実行します。

    ping 192.168.0.1 -s 10000

ping コマンドは終了させず、実行したままにします。パケットサイズを意図的に異なる値に設定することで、トップトラフィックの比較が容易になります。

ステップ 2: フローログの作成

  1. CEN コンソールにログインします。

  2. インスタンス ページで、対象の CEN インスタンスを見つけ、その ID をクリックします。

  3. [基本情報] > トランジットルーター タブで、中国 (杭州) リージョンのトランジットルーターを見つけ、その ID をクリックします。

  4. トランジットルーターの製品ページで、フローログ タブを選択します。

  5. アカウントで Simple Log Service が有効化されていることを確認します。

  6. 説明

    Alibaba Cloud アカウントで Log Service がすでに有効になっている場合は、このステップをスキップできます。

    フローログ タブで、今すぐ有効化 をクリックします。Log Service ページで、[フローログの利用規約] に同意し、今すぐ有効化 をクリックします。有効化したら、フローログ タブに戻ります。

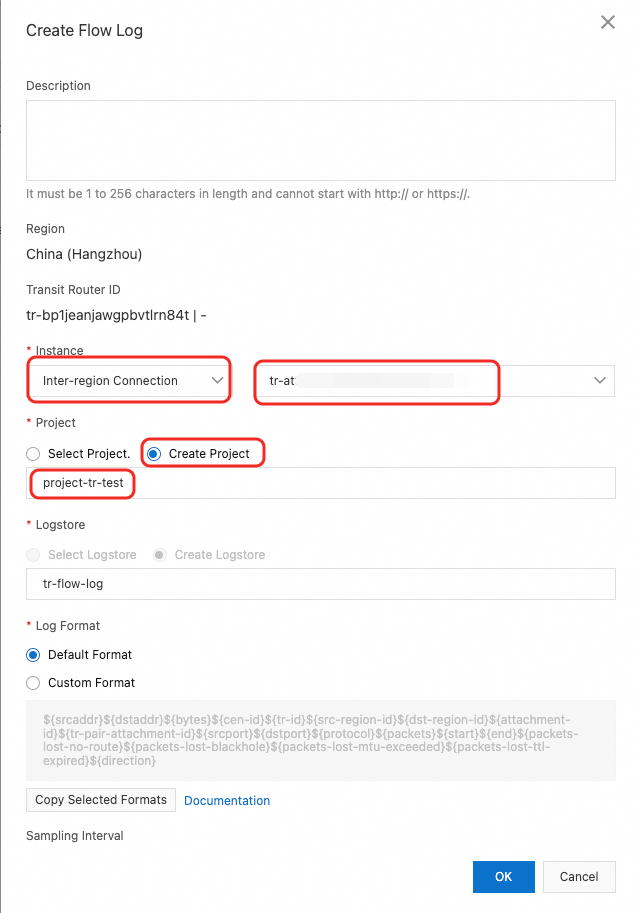

  7. フローログ タブで、フローログの作成 をクリックします。次のように設定し、OK をクリックします。

    • [Instance]:左側のドロップダウンメニューから リージョン間接続 を選択し、右側のドロップダウンメニューから対応するリージョン間接続インスタンス ID (tr-attach-xxx) を選択します。

    • [モードの選択]:SLS に送信 のみを選択します。

    • [SLS プロジェクト]:プロジェクトを作成 を選択し、プロジェクト名を入力します。Simple Log Service のプロジェクト名はグローバルに一意である必要があります。この例では、project-tr-test1 と入力します。

    • 他のすべてのパラメーターはデフォルト値のままにします。

    説明

    リージョン間接続のフローログを有効にすると、トランジットルーターの アウトバウンドトラフィック のみが記録されます。この例では、VPC1 から VPC2 へのトラフィックが記録されます。VPC 接続など、他のインスタンスタイプでサポートされているトラフィックの方向の詳細については、「フローログをサポートするリソース」をご参照ください。

ステップ 3: フローログの表示

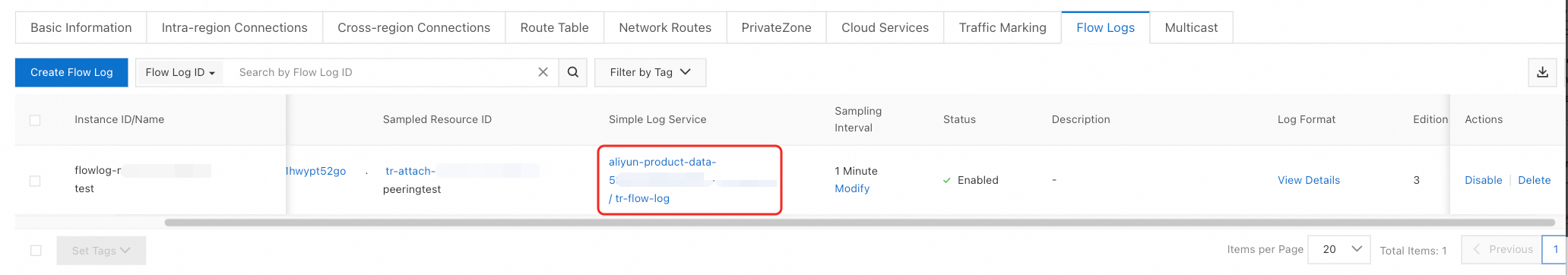

  1. フローログは作成後にデフォルトで有効になります。Simple Log Service は、有効化後に初期化に数分かかる場合があります。初期化が完了すると、トラフィックの記録が自動的に開始されます。Log Service 列のプロジェクト名と Logstore 名をクリックして Log Service コンソールに移動して、フローログを照会および分析できます。

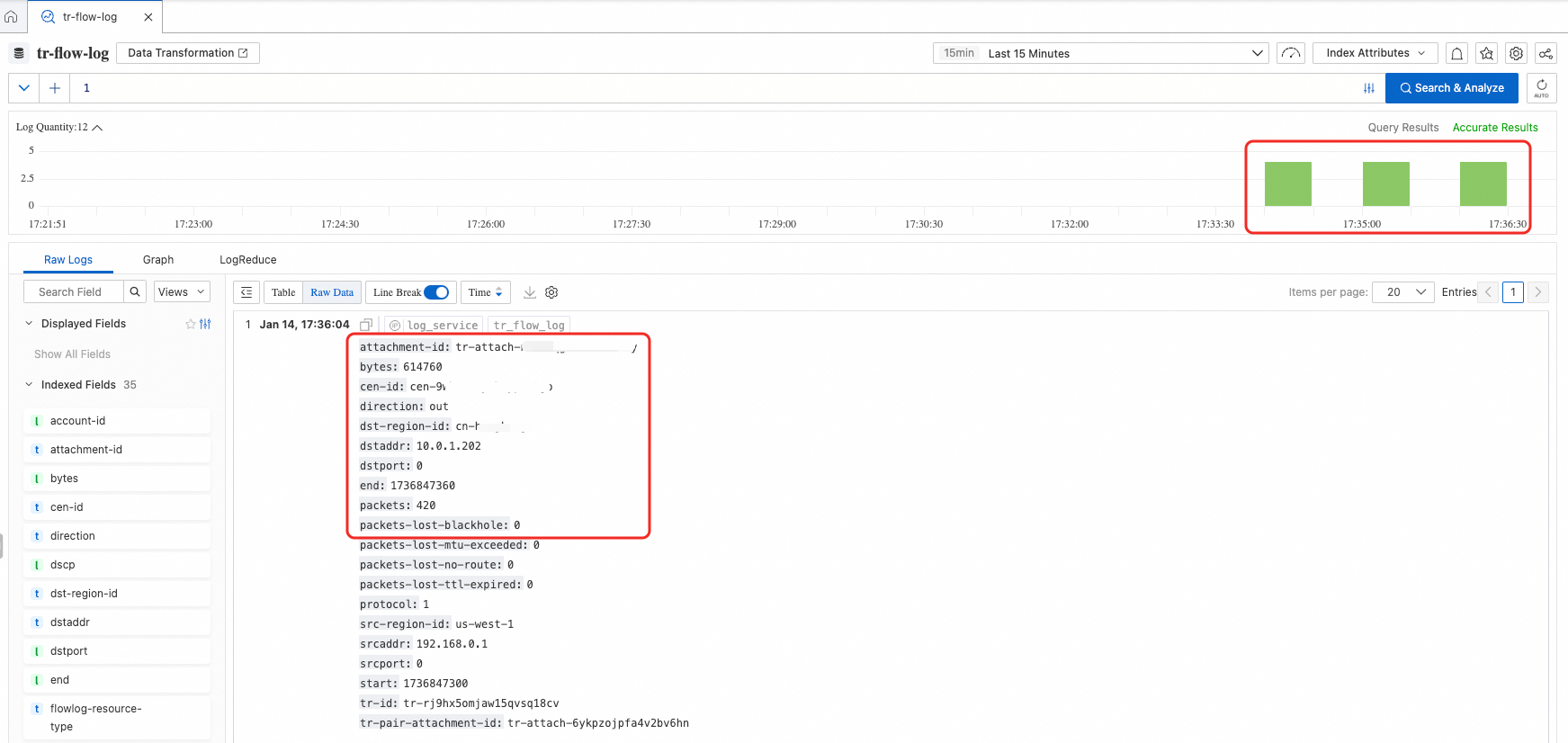

  2. Log Service コンソールでフローログの詳細を表示できます。

ステップ 4: トップトラフィックのフィルタリング

  1. 次のクエリを入力して、リージョン間のトップトラフィックを表示します:

    * | select "src-region-id", "dst-region-id", "srcaddr", "dstaddr", sum(bytes) as traffic_bytes group by "src-region-id","dst-region-id", "srcaddr", "dstaddr" order by traffic_bytes DESC limit 100

    このクエリは、フローログを 送信元リージョン ID、宛先リージョン ID、送信元アドレス、宛先アドレス でグループ化し、各グループ内のセッションごとに合計トラフィック (バイト単位) を計算し、結果を合計トラフィックの降順で並べ替えます。

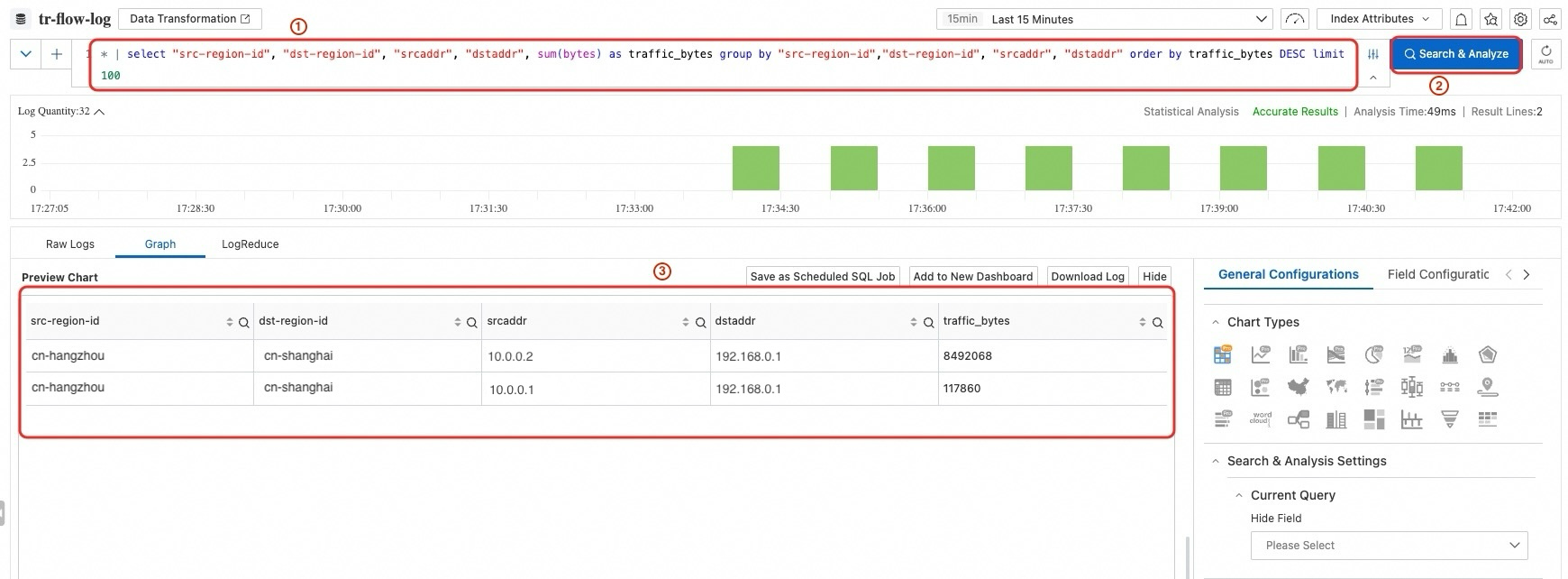

  2. 時間範囲を [15 分 (相対)] に設定し、[検索と分析] をクリックします。

    [統計チャート] タブには、トラフィック量 (バイト) の降順にソートされた結果テーブルが表示されます。このテーブルには、src-region-id、dst-region-id、srcaddr、dstaddr、traffic_bytes の列が含まれます。

    結果から、過去 15 分間の VPC1 から VPC2 へのトップトラフィックは次のとおりです:

    • ECS2 から ECS3 へのトラフィックが最も高く、合計 8,492,068 バイトです。

    • ECS1 から ECS3 へのトラフィックが 2 番目に高く、合計 117,860 バイトです。
