Cloud Architect Design Tool (CADT) は、アプリケーションアーキテクチャのバージョン管理機能を提供します。これにより、アーキテクチャ履歴の表示や以前のバージョンのデプロイが可能になります。
操作手順
-

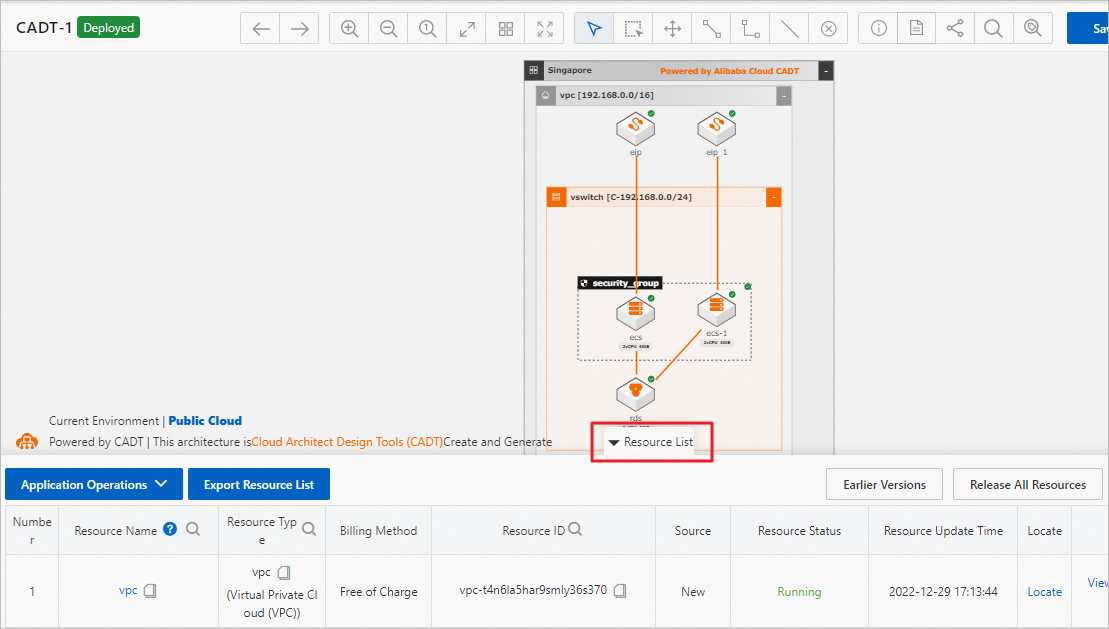

キャンバスでアプリケーションアーキテクチャを開き、リソースリストを開きます。デプロイメントが成功すると、CADT コンソールのキャンバスに、デプロイされたアーキテクチャトポロジーが表示されます。これには、Virtual Private Cloud (VPC)、vSwitch、Elastic Compute Service (ECS)、Server Load Balancer (SLB)、Elastic IP Address (EIP)、セキュリティグループなどのリソースが含まれます。各コンポーネントに表示される緑色のチェックマークは、そのコンポーネントが準備完了であることを示します。ページ下部の リソースリスト には、作成されたすべてのリソースの名前、タイプ、課金方法、リソース ID、ステータス、更新時間が表示されます。すべてのリソースのステータスは 実行中 になります。ページ右下隅に [以前のバージョン] ボタンと [すべてのリソースをリリース] ボタンが表示されます。アプリケーションがデプロイされると、CADT インターフェイスの上部に 「デプロイに成功しました」 というメッセージが表示されます。アーキテクチャ図の下部にある [リソースリスト] ボタンをクリックして、デプロイされたリソースのリストを展開します。
-

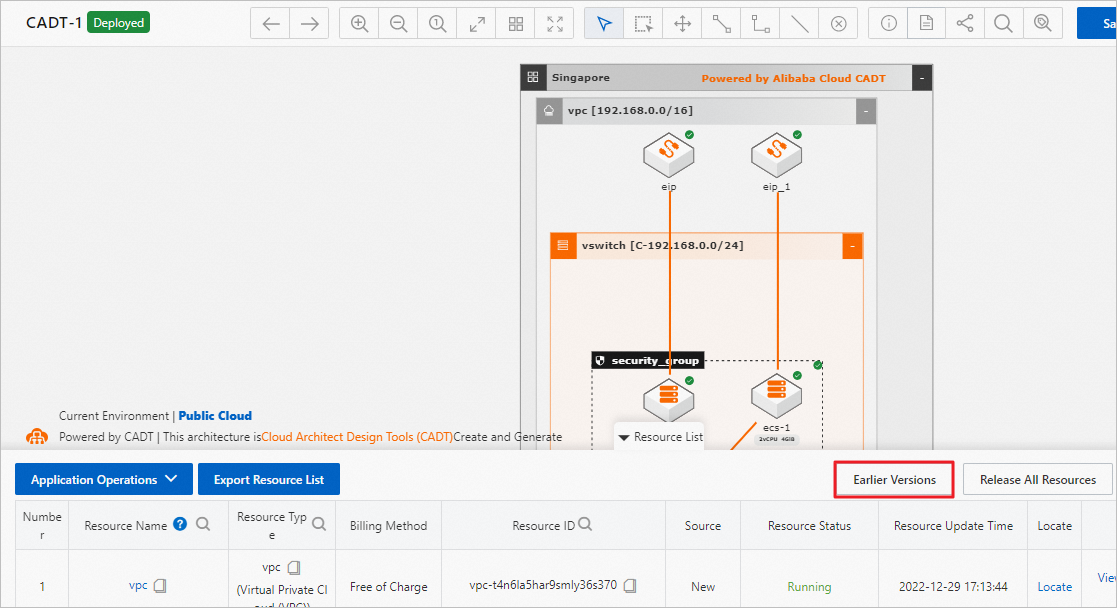

[以前のバージョン] をクリックします。
-

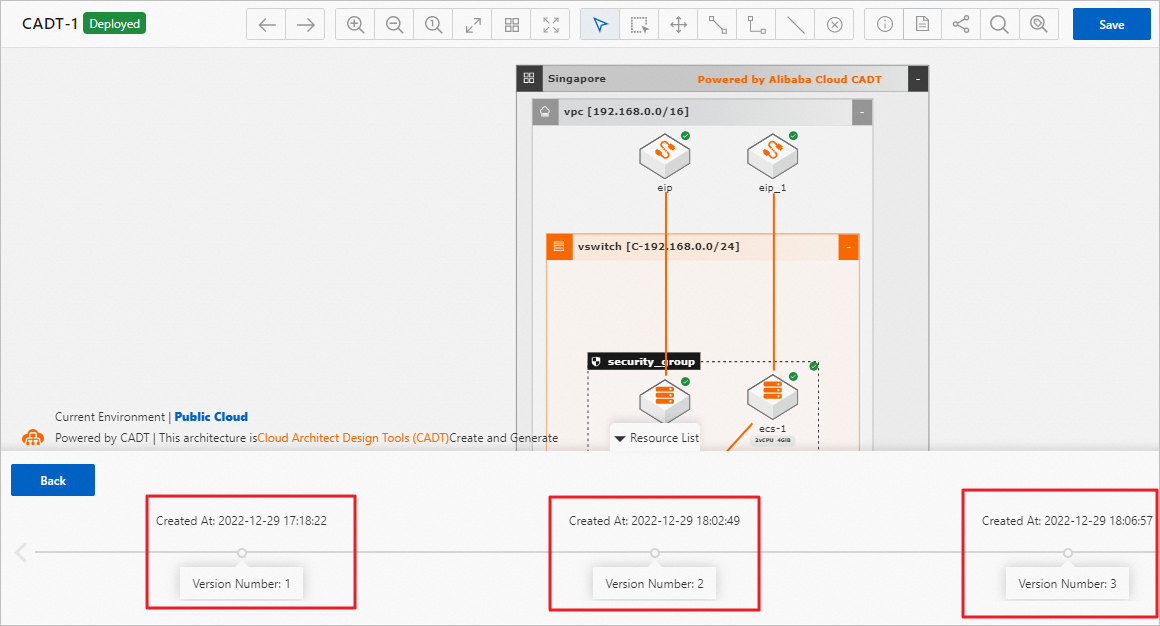

キャンバスの下部にバージョンタイムラインが表示されます。このタイムラインで、アプリケーションアーキテクチャのバージョン履歴を確認できます。タイムライン上の各ノードには、バージョン番号とその作成時間が表示されます。
-
バージョン番号をクリックすると、対応するアプリケーションアーキテクチャ図が表示されます。
-

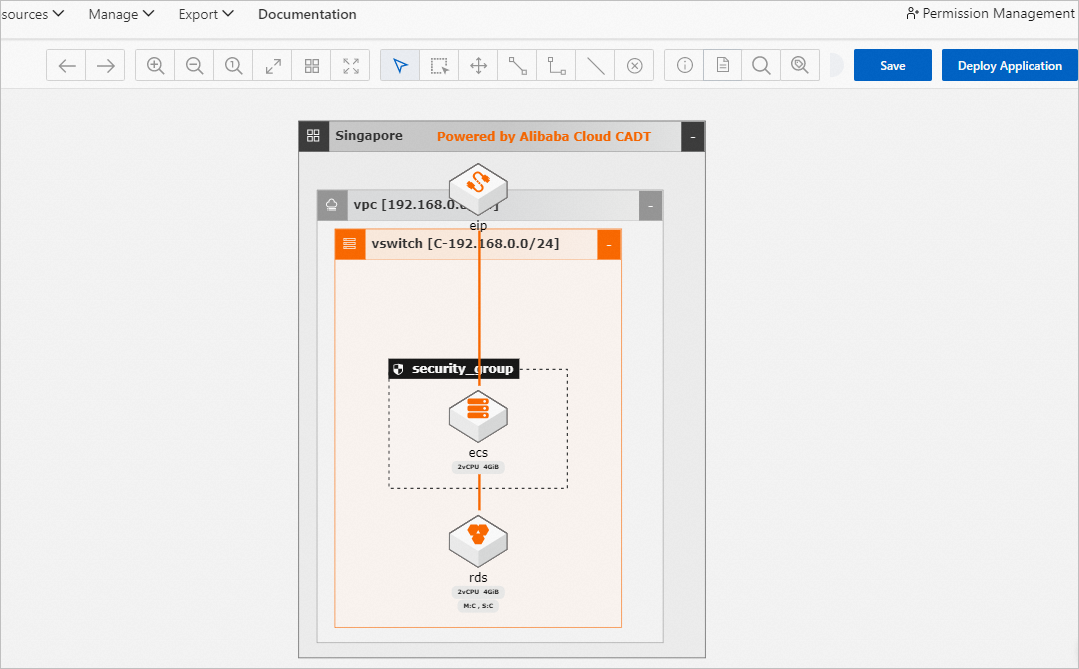

以前のバージョンに復元するには、そのバージョン番号 (例：バージョン：1) をクリックし、表示されるメニューで [このバージョンに基づいて作成] をクリックします。これにより、そのバージョンがキャンバスにロードされます。キャンバスにアプリケーションアーキテクチャトポロジーが表示され、EIP、VPC (CIDR：192.168.0.0/16)、vSwitch、セキュリティグループ、ECS (2 vCPU 4 GiB)、ApsaraDB RDS (2 vCPU 4 GiB) などのリソース間の接続が示されます。キャンバスに表示されるアプリケーションアーキテクチャは、シンガポールリージョンにあります。図には上から順に、EIP、VPC (192.168.0.0/16)、vSwitch (192.168.0.0/24)、セキュリティグループ内の ECS インスタンス (2 vCPU 4 GiB)、および ApsaraDB RDS インスタンス (2 vCPU 4 GiB) が表示されます。コンポーネント間の線は、ネットワークトポロジーを表します。
-
アプリケーションを [保存] し、ApplicationName を設定して [アプリケーションのデプロイ] をクリックし、画面の指示に従ってデプロイメントを完了します。
