このトピックでは、Cloud Architect Design Tools (CADT) コンソールでアプリケーションのリソースパラメーターを構成する方法について説明します。
使用上の注意

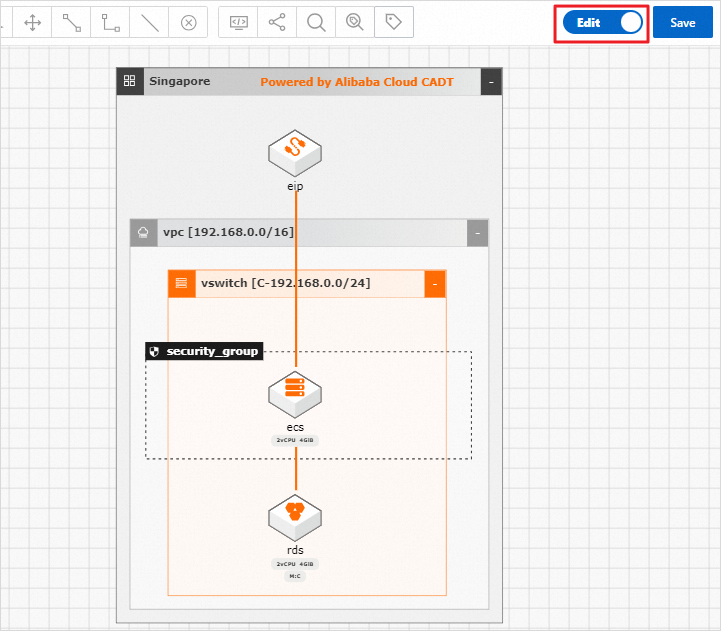

キャンバス上でリソースパラメーターを構成するには、編集
モードがオンになっていることを確認します。サービスまたは接続ラインのパラメーターを構成するには、サービスまたは接続ラインをダブルクリックします。表示されるパネルで、リソースパラメーターを構成します。
アプリケーションアーキテクチャの外側から内側に向かって順番にサービスのパラメーターを構成する必要があります。これは、内部サービスのパラメーターが外部サービスのパラメーターに依存しているためです。すべてのサービスのパラメーターを構成した後、外部サービスのパラメーターを変更する場合は、内部サービスをダブルクリックして、パラメーター構成パネルでパラメーター設定を確認する必要があります。
リソース間の接続ラインには、単に指示的なものと、関連付け関係を示すもの、または通信パラメーターを伝達するものがあり、構成する必要があります。
手順
CADT コンソール にログオンします。
ナビゲーションバーで、アプリケーションマイ アプリケーションアーキテクチャの表示アプリケーションアーキテクチャを作成する > を選択します。表示されるページで、パラメーターを構成するアプリケーションを見つけ、ポインターをアプリケーションの上に移動し、 をクリックします。この例では、カスタムアプリケーションアーキテクチャを使用しています。カスタムアプリケーションの作成方法の詳細については、「」をご参照ください。
説明キャンバスでアプリケーションアーキテクチャを開いている場合は、この手順をスキップします。

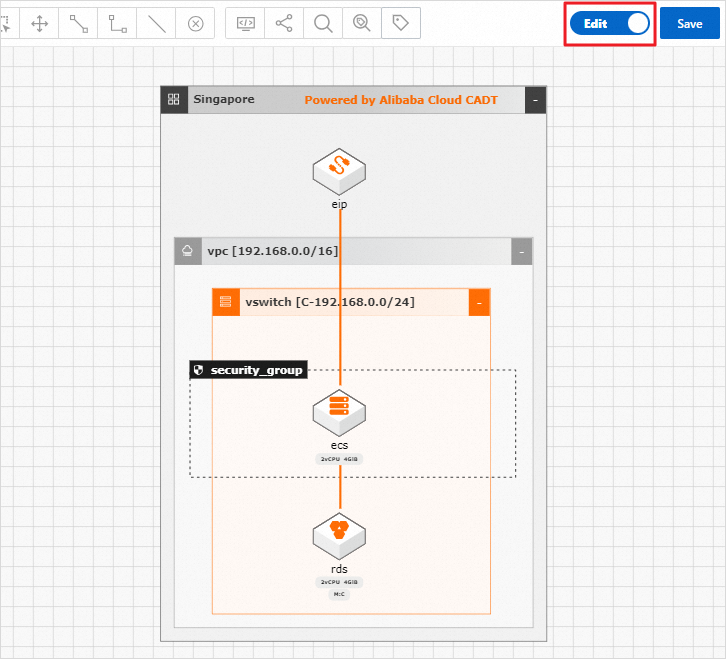

編集 モードをオンにすると、アプリケーション アーキテクチャを編集できます。
アプリケーションアーキテクチャの外側から内側に向かって順番にリソースパラメーターを構成します。

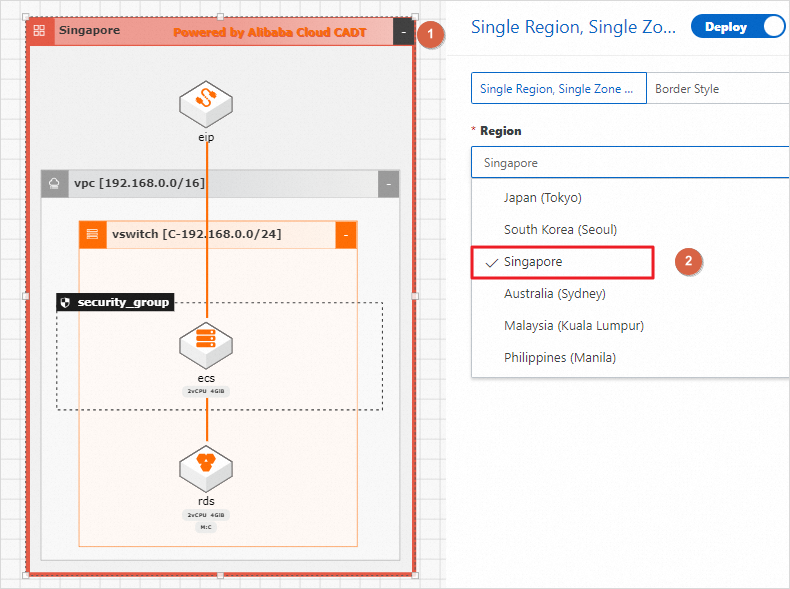

リージョンボックスをダブルクリックし、リソースをデプロイするリージョンを選択します。
説明アプリケーションが単一のリージョンと単一のゾーンにデプロイされている場合、リージョン、VPC、およびvSwitchはデフォルトで構成されています。構成を変更するか、デフォルトの構成を使用できます。

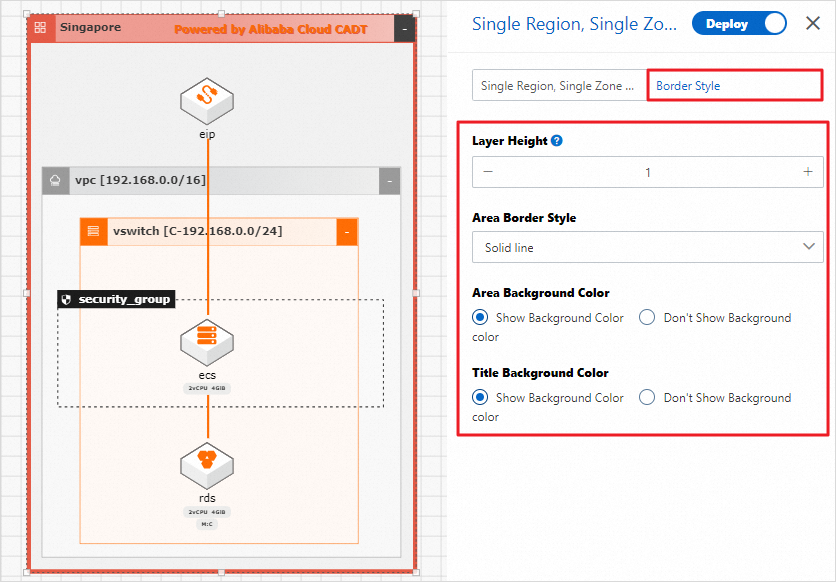

また、個人のプリファレンスに基づいて罫線のスタイルを構成することもできます。

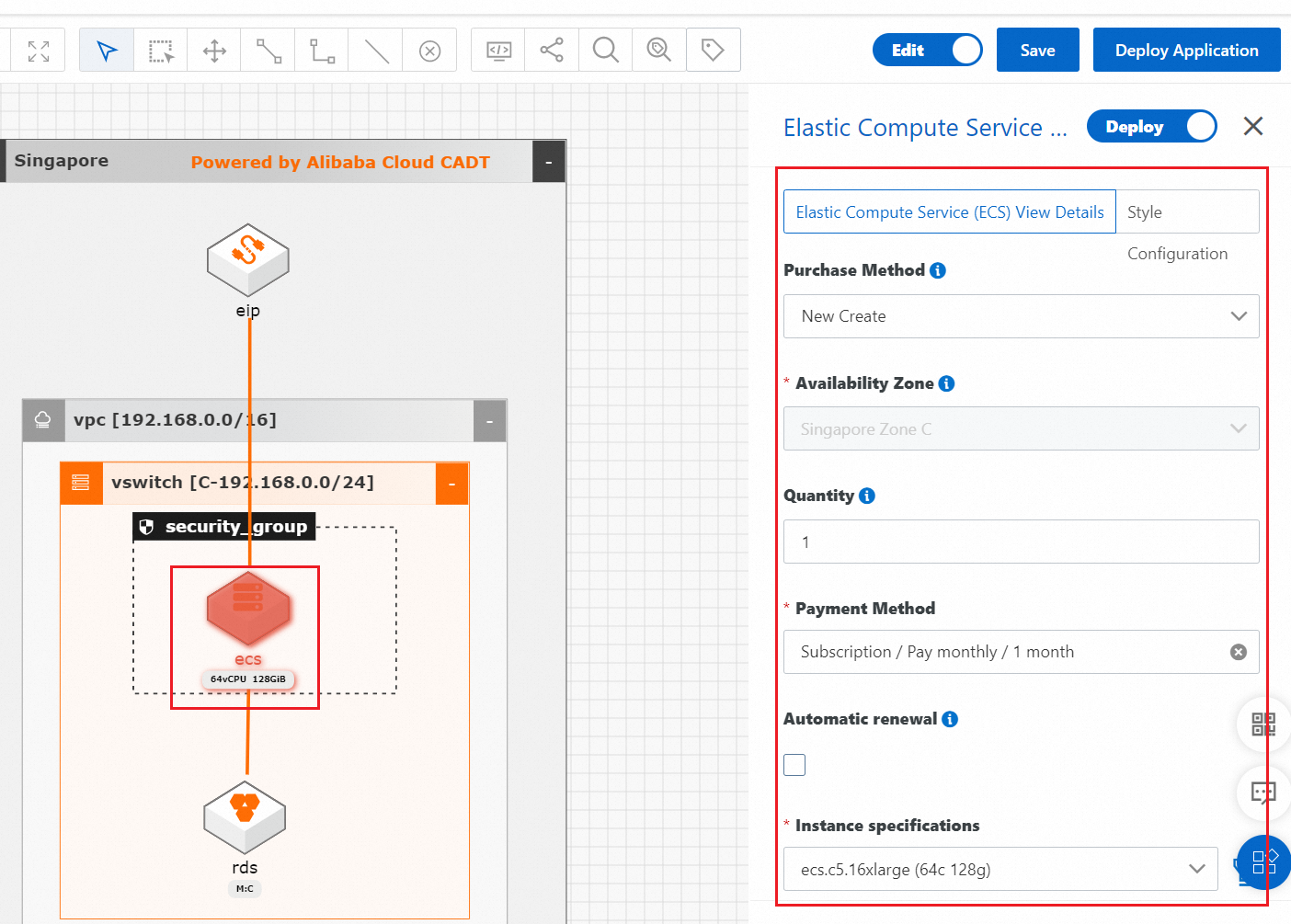

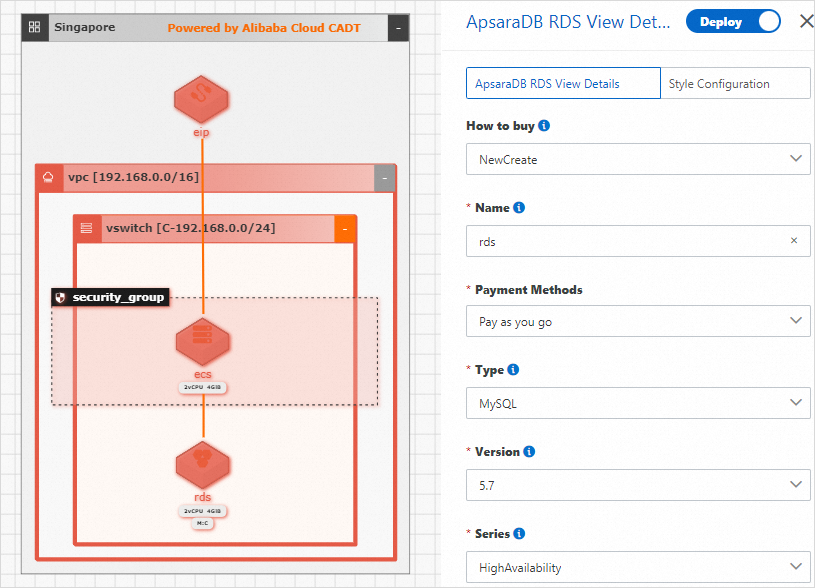

VPC、vSwitch、Elastic Compute Service (ECS) インスタンス、セキュリティグループ、ApsaraDB RDS インスタンス、およびElastic IP Address (EIP) のパラメーターを順番に構成します。
すべてのサービスのパラメーターを構成した後にリージョンまたはゾーンを変更する場合は、各サービスをダブルクリックしてパラメーター設定を確認する必要があります。

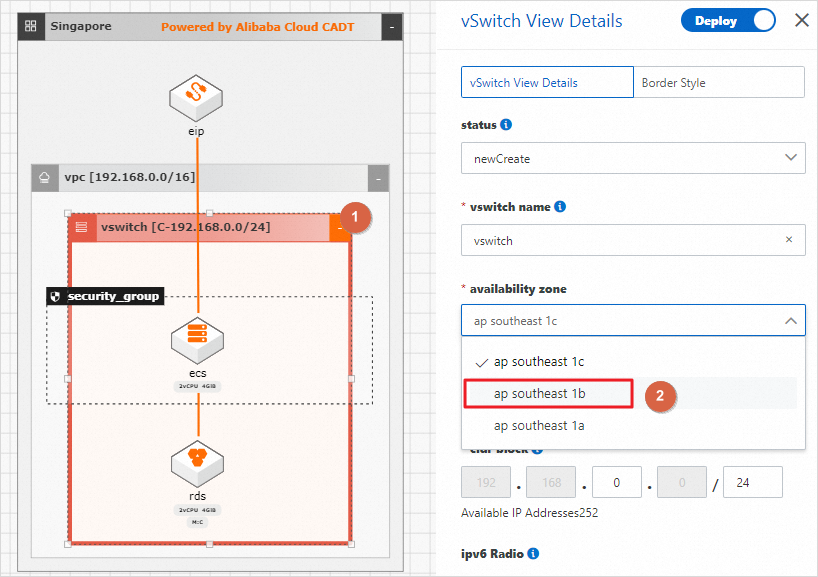

たとえば、vSwitchが存在するゾーン を ap southeast 1b に変更できます。

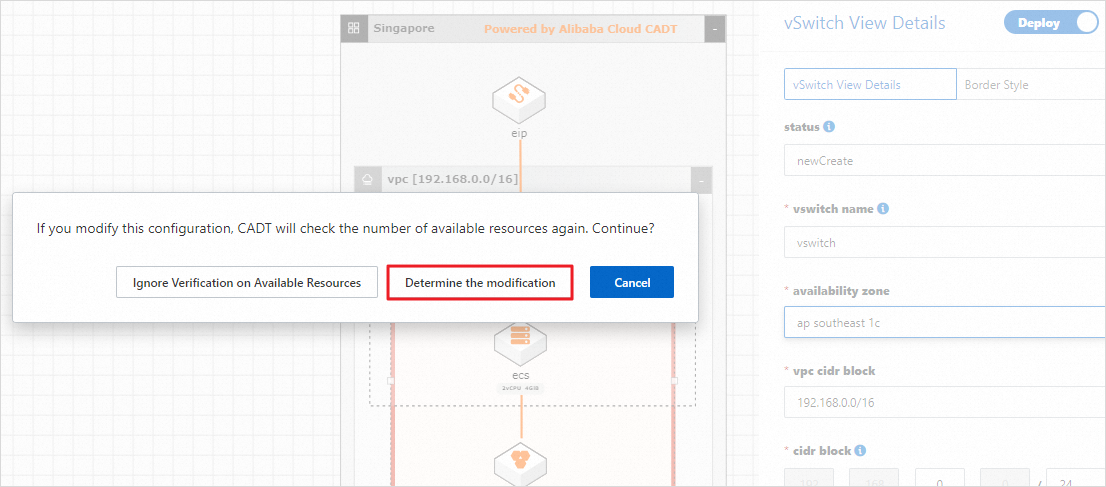

CADT が使用可能なリソースの数を再度確認することを示すメッセージが表示されます。[変更] をクリックします。

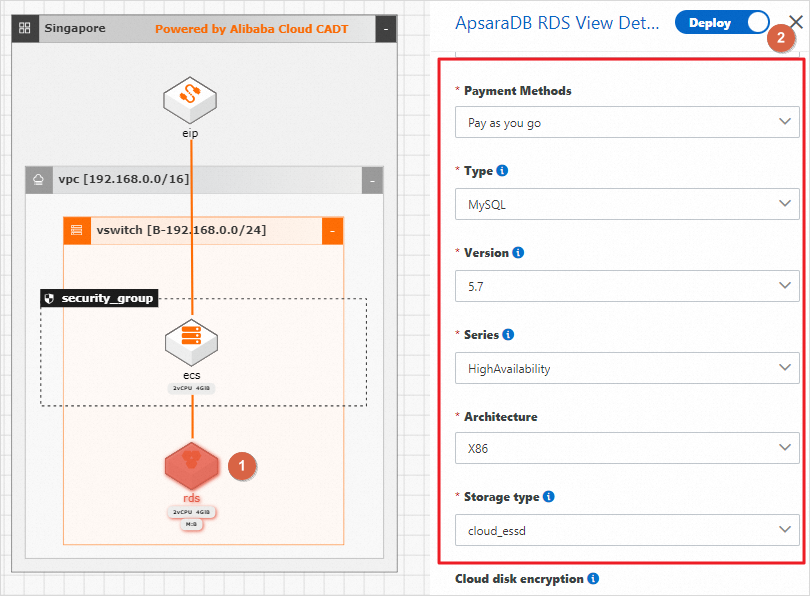

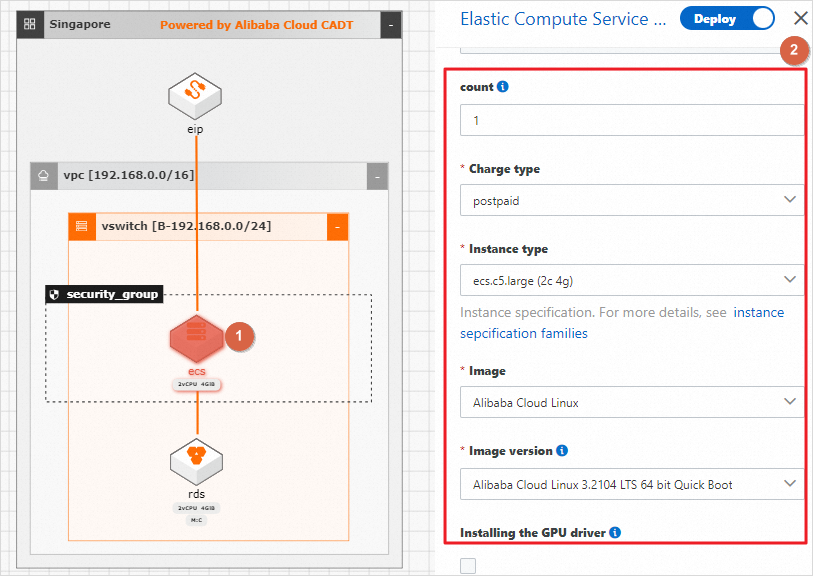

ゾーンが変更された後、ECS インスタンスと ApsaraDB RDS インスタンスをダブルクリックして、パラメーター設定を確認します。
すべてのリソースのパラメーターを構成した後、リソース間の接続ラインのパラメーターを構成します。
説明リソース間の接続ラインには、単に指示的なものがあり、パラメーターを構成する必要はありません。ECS インスタンスと ApsaraDB RDS インスタンスの間、および Classic Load Balancer (CLB) インスタンスと ECS インスタンスの間の接続ラインなど、他の接続ラインは、関連付け関係を示すか、通信パラメーターを伝達するため、構成する必要があります。
EIPとECSインスタンス間の接続ラインは、リソースが作成された後、CADTがEIPをECSインスタンスに自動的に関連付けることを示しています。この接続ラインのパラメーターを構成する必要はありません。

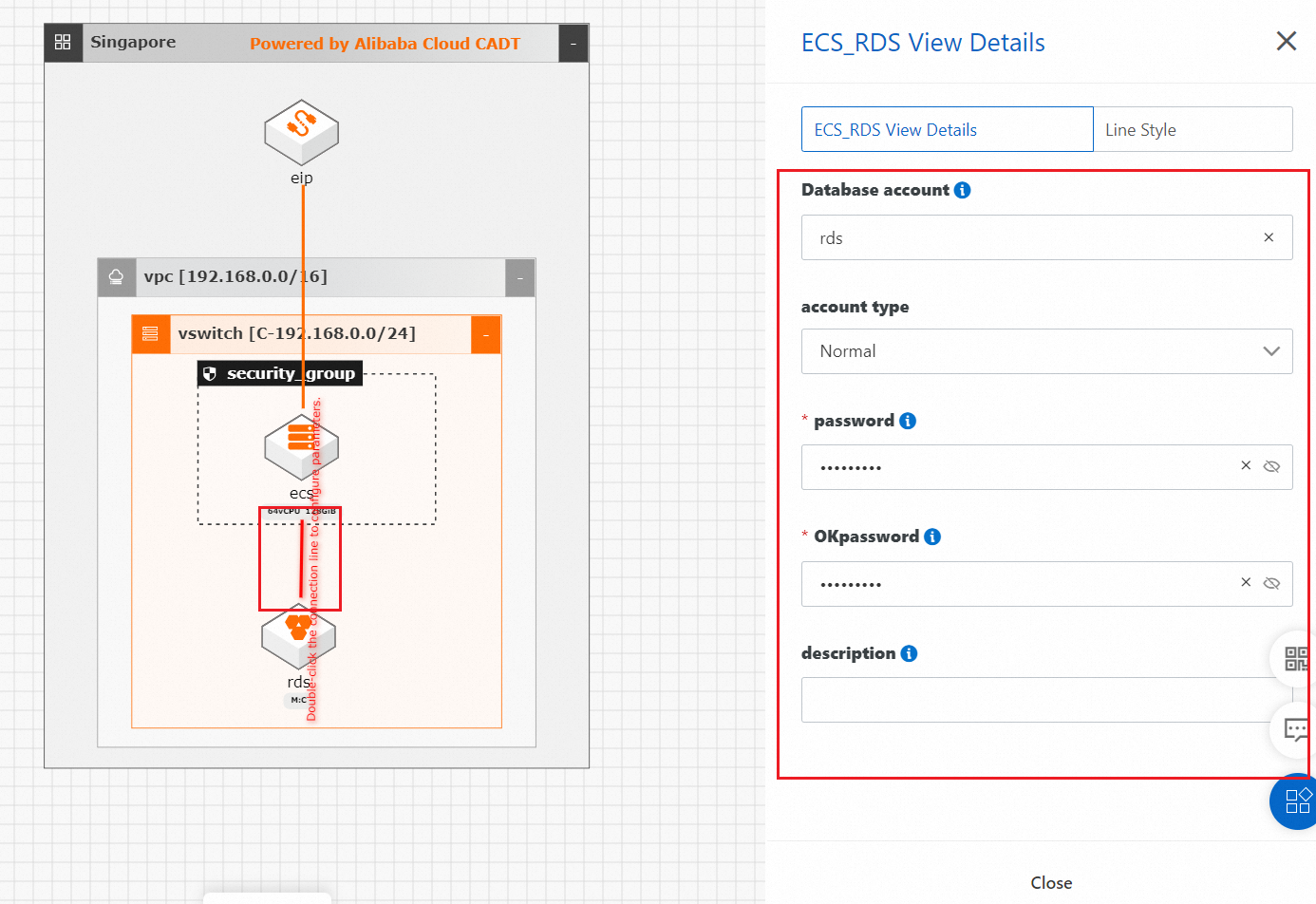

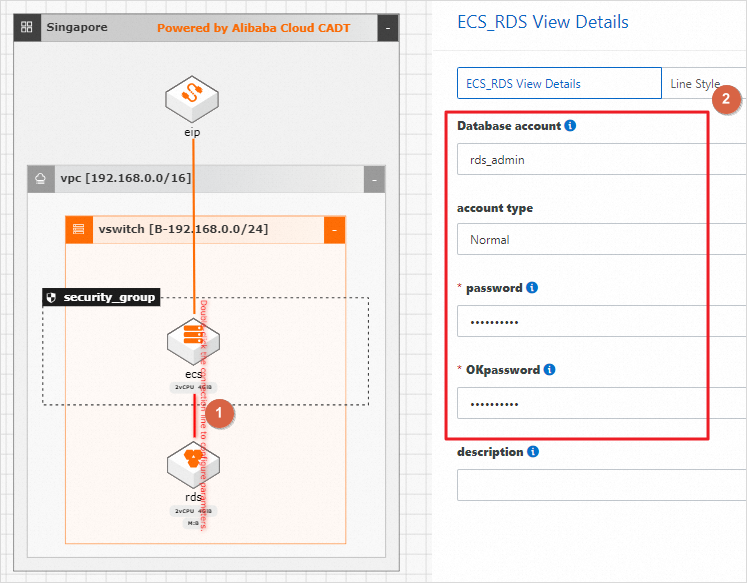

ECS インスタンスと ApsaraDB RDS インスタンスの間の接続ラインをダブルクリックします。表示されるパネルで、データベースアカウントとパスワードを構成します。
説明この手順はオプションです。ApsaraDB RDS インスタンスの作成後にデータベースアカウントを作成できます。

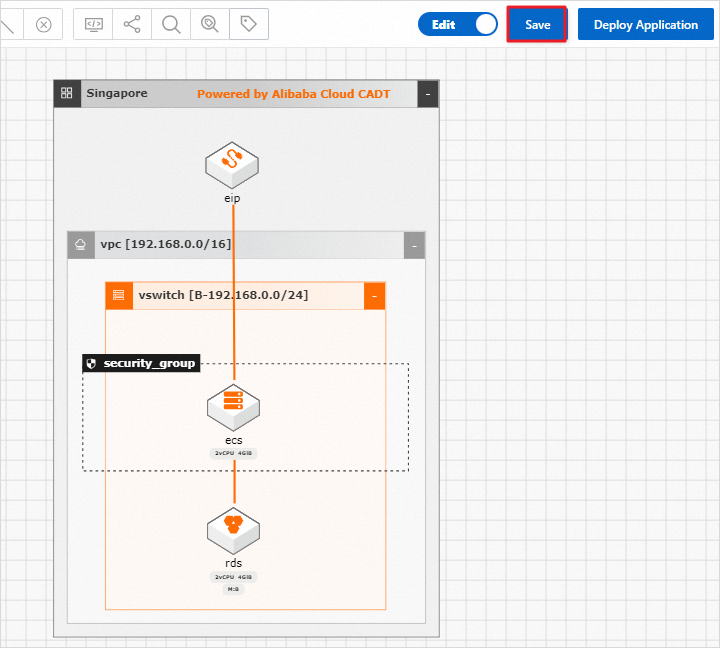

すべてのリソースのパラメーターが構成されたら、右上隅の [保存] をクリックして構成を保存します。
説明アプリケーションアーキテクチャまたはパラメーターを変更するたびに、構成を保存することを忘れないでください。
アプリケーション内のすべてのリソースのパラメーターが構成され、保存されます。
