Alibaba Cloud Service Mesh:Prometheus を使用した mTLS 経由でのアプリケーションメトリクスの収集

仕組み

Prometheus が mTLS 経由でメトリクスをスクレイプするには、ASM コントロールプレーンによって発行された証明書が必要です。サイドカープロキシの証明書マウント機能は、手動での証明書管理なしでこれを処理します。

1. メモリをバックエンドとする emptyDir ボリューム (istio-certs) が Prometheus Pod に追加されます。

2. Pod のアノテーションは、サイドカープロキシに証明書とキーをこの共有ボリュームに書き込むように指示します。

3. Prometheus コンテナは同じボリュームをマウントし、そこから証明書を読み取ります。

4. ServiceMonitor カスタムリソース (CR) は、HTTPS 経由でスクレイプする際にこれらの証明書を使用するように Prometheus を設定します。

その結果、Prometheus はサイドカーが提供する証明書とキーをすべてのスクレイプリクエストにアタッチし、mTLS 認証を透過的にパスします。

前提条件

作業を開始する前に、以下のものがあることを確認してください。

• ASM インスタンスに関連付けられた Kubernetes クラスター

• デプロイ済みの Bookinfo サンプルアプリケーション -- 詳細については、「ASM インスタンスでのアプリケーションのデプロイ」をご参照ください

• 対象クラスターの kubeconfig ファイルで設定された kubectl

ステップ 1: Prometheus Operator のインストール

1. Prometheus Operator リポジトリをクローンします。

      git clone https://github.com/prometheus-operator/prometheus-operator.git

2. Prometheus Operator をインストールします。

      cd prometheus-operator/
      kubectl create -f bundle.yaml

3. インストールを確認します。

      kubectl get pods

   期待される出力：

      NAME                                     READY   STATUS    RESTARTS
      prometheus-operator-58dd988c9c-qhrrp     2/2     Running   0

ステップ 2: mTLS 証明書マウントを使用した Prometheus インスタンスのデプロイ

このステップでは、ASM が発行した証明書にアクセスできる Prometheus インスタンスを実行するために必要な ServiceAccount、ClusterRole、および Prometheus CR を作成します。

1. 次の YAML を prometheus.yaml として保存します。

      apiVersion: v1
      kind: ServiceAccount
      metadata:
        name: prometheus-full-access
        namespace: default
      ---
      apiVersion: rbac.authorization.k8s.io/v1
      kind: ClusterRole
      metadata:
        name: prometheus-full-access
      rules:
      - apiGroups: [""]
        resources:
        - nodes
        - nodes/metrics
        - services
        - endpoints
        - pods
        verbs: ["get", "list", "watch"]
      - apiGroups:
        - extensions
        - apps
        resources:
        - deployments
        - replicasets
        verbs: ["get", "list", "watch"]
      - apiGroups: [""]
        resources:
        - configmaps
        verbs: ["get"]
      - nonResourceURLs: ["/metrics"]
        verbs: ["get"]
      ---
      apiVersion: monitoring.coreos.com/v1
      kind: Prometheus
      metadata:
        name: default
        labels:
          prometheus: default
      spec:
        logLevel: debug
        podMetadata:
          annotations:
            traffic.sidecar.istio.io/includeInboundPorts: ""   # インバウンドポートをインターセプトしない
            traffic.sidecar.istio.io/includeOutboundIPRanges: ""  # アウトバウンドトラフィックをインターセプトしない
            proxy.istio.io/config: |  # 証明書を共有ボリュームに書き込む
              proxyMetadata:
                OUTPUT_CERTS: /etc/istio-output-certs
            sidecar.istio.io/userVolumeMount: '[{"name": "istio-certs", "mountPath": "/etc/istio-output-certs"}]'  # サイドカープロキシに共有ボリュームをマウントする
        volumes:
        - emptyDir:
            medium: Memory
          name: istio-certs
        volumeMounts:
        - mountPath: /etc/prom-certs/  # Prometheus はこのパスから証明書を読み取る
          name: istio-certs
        replicas: 2
        version: v2.26.0
        serviceAccountName: prometheus-full-access
        serviceMonitorSelector:
          matchLabels:
            team: bookinfo
        ruleSelector:
          matchLabels:
            role: alert-rules
            prometheus: example

   主なアノテーションの説明：

   アノテーション	目的
   traffic.sidecar.istio.io/includeInboundPorts: ""	サイドカーが Prometheus へのインバウンドトラフィックをインターセプトするのを防ぎます。Prometheus の直接エンドポイントスクレイピングモデルは、サイドカープロキシと互換性がありません。
   traffic.sidecar.istio.io/includeOutboundIPRanges: ""	サイドカーがアウトバウンドのスクレイプリクエストをインターセプトするのを防ぎます。
   proxy.istio.io/config と OUTPUT_CERTS	サイドカープロキシに証明書とキーを /etc/istio-output-certs
   sidecar.istio.io/userVolumeMount	サイドカーコンテナ内の /etc/istio-output-certs に istio-certs ボリュームをマウントします。

   volumeMounts セクションは、同じ istio-certs ボリュームを Prometheus コンテナ内の /etc/prom-certs/ にマウントします。両方のコンテナがボリュームを共有するため、Prometheus はサイドカーが書き込んだ証明書を読み取ることができます。

2. 設定を適用します。

      kubectl apply -f prometheus.yaml

3. Prometheus Pod が実行中であることを確認します。

      kubectl get pods

   期待される出力：

      NAME                                   READY   STATUS    RESTARTS
      prometheus-default-0                   3/3     Running   0
      prometheus-default-1                   3/3     Running   0
      prometheus-operator-58dd988c9c-qhrrp   2/2     Running   0

ステップ 3: mTLS 経由でメトリクスをスクレイプするための ServiceMonitor の作成

ServiceMonitor CR は、どのワークロードをスクレイプするか、また mTLS 経由でどのように認証するかを Prometheus に指示します。mTLS スクレイピングが必要なのは、サイドカープロキシがインジェクトされたワークロードのみです。ServiceMonitor の team: bookinfo ラベルは、ステップ 2 の Prometheus CR の serviceMonitorSelector と一致する必要があります。

1. 次の YAML を service-monitor.yaml として保存します。

      apiVersion: monitoring.coreos.com/v1
      kind: ServiceMonitor
      metadata:
        name: productpage
        labels:
          app: productpage
          team: bookinfo
      spec:
        selector:
          matchLabels:
            app: productpage
        endpoints:
        - port: http-9080
          interval: 30s
          path: /metrics
          scheme: https                                    # HTTPS 経由でスクレイプ
          tlsConfig:
            caFile: /etc/prom-certs/root-cert.pem          # ASM ルート CA 証明書
            certFile: /etc/prom-certs/cert-chain.pem       # クライアント証明書チェーン
            keyFile: /etc/prom-certs/key.pem                # クライアントの秘密鍵
            insecureSkipVerify: true                        # サーバー ID 検証をスキップ (下記の注記を参照)

   設定の詳細：

   • scheme: https -- Prometheus は HTTPS 経由でスクレイプリクエストを送信します。これは mTLS に必要です。

   • tlsConfig -- サイドカープロキシが共有ボリュームに書き込んだ証明書、CA 証明書、およびキーファイルを指します。

   • insecureSkipVerify: true -- Prometheus は Istio の ID 命名スキーム (SPIFFE) をサポートしていないため、サーバー証明書検証をスキップする必要があります。mTLS ハンドシェイクは、クライアント証明書検証を通じて相互認証を提供します。

2. ServiceMonitor を適用します。

      kubectl apply -f service-monitor.yaml

ステップ 4: メトリクス収集の確認

1. Prometheus サービスへのポートフォワーディングを設定します。

      kubectl port-forward svc/prometheus-operated 9090

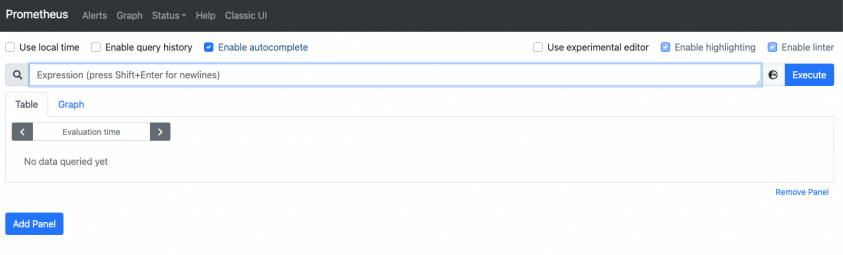

2. ブラウザで http://localhost:9090 を開きます。

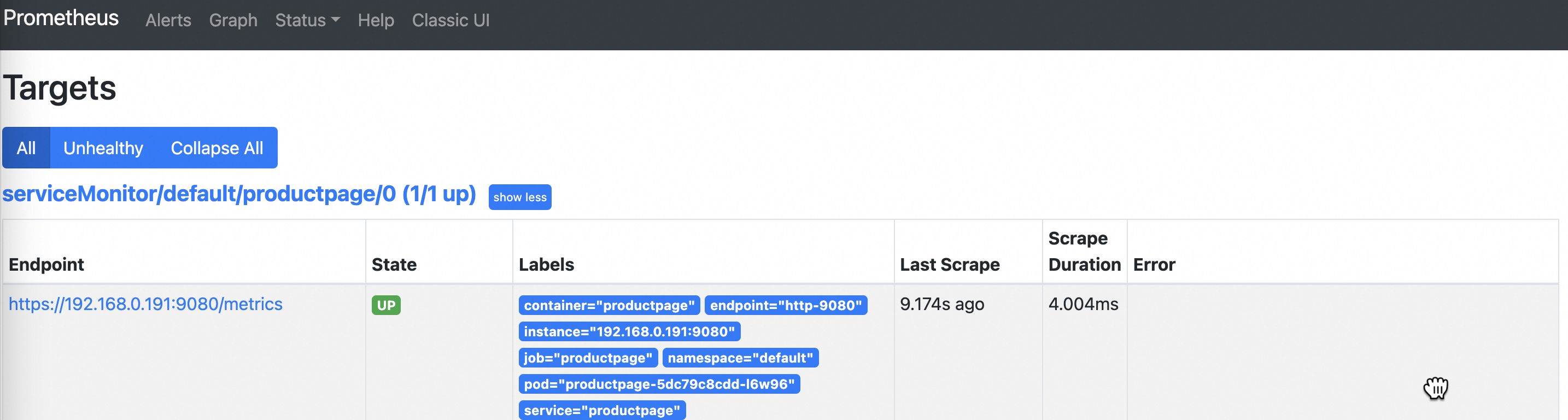

3. 上部のナビゲーションバーで [Status] > [Target] をクリックします。監視対象のターゲットの [State] が [Up] であることを確認します。これは、Prometheus が mTLS 経由でメトリクスを正常にスクレイプしていることを示します。

   説明

   [State] が Unavailable と表示される場合、mTLS 認証が正しく設定されていない可能性があります。ServiceMonitor の証明書パスがボリュームマウントパスと一致していること、およびサイドカープロキシが Prometheus Pod にインジェクトされていることを確認してください。

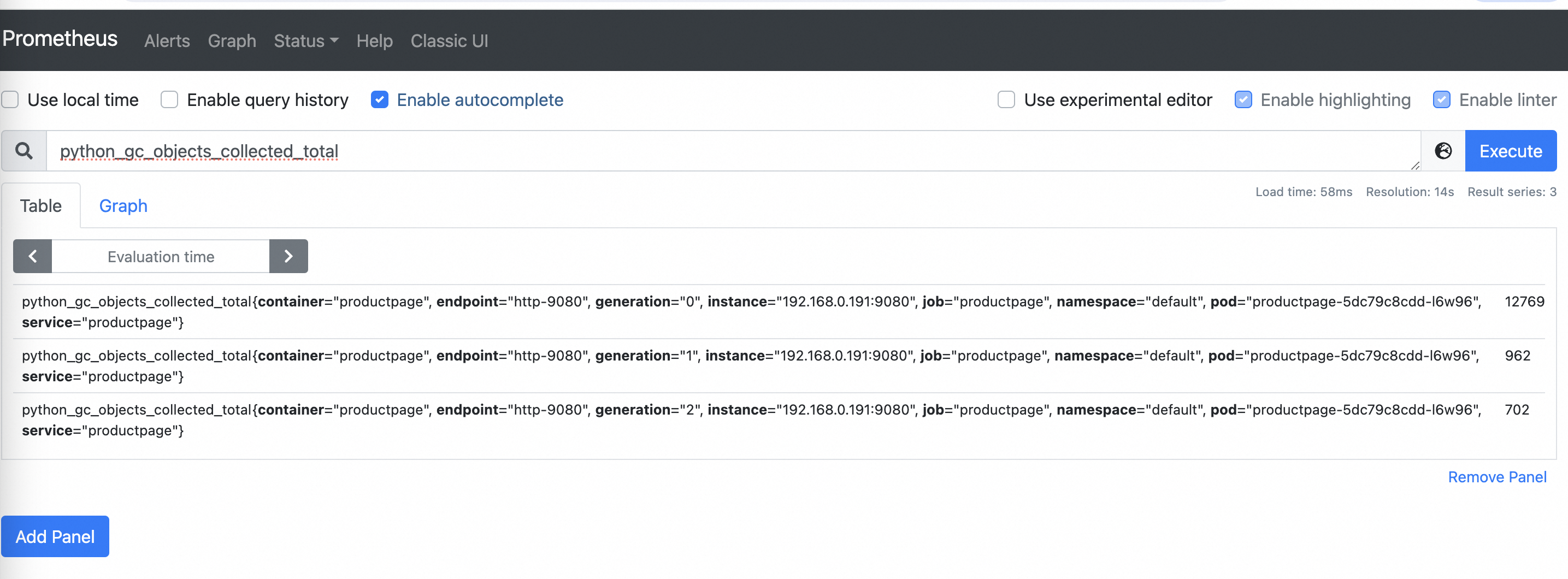

4. 上部のナビゲーションバーで [Graph] をクリックします。クエリボックスに python_gc_objects_collected_total と入力し、[Execute] をクリックします。クエリ結果に収集されたメトリクスが表示されます。



設定の概要

次の表は、すべてのコンポーネントにわたる主要な設定ポイントをまとめたものです。
