Alibaba Cloud Service Mesh:イングレスゲートウェイを使用して mTLS ベースの gRPC サービスを構成する

手順

手順 1：サンプルアプリケーションをデプロイする

1. ACK コンソール にログインします。左側のナビゲーションペインで、[クラスター] をクリックします。

2. [クラスター] ページで、管理するクラスターを見つけ、その名前をクリックします。左側のペインで、[ワークロード] > [デプロイメント] を選択します。

3. [デプロイメント] ページの上部にある [名前空間] ドロップダウンリストから名前空間を選択し、[YAML から作成] をクリックします。

4. [作成] ページで、次の YAML コードをコードエディターにコピーし、[作成] をクリックします。

   展開して YAML コードを表示

   apiVersion: apps/v1
   kind: Deployment
   metadata:
     name: istio-grpc-server-v1
     labels:
       app: istio-grpc-server
       version: v1
   spec:
     replicas: 1
     selector:
       matchLabels:
         app: istio-grpc-server
         version: v1
     template:
       metadata:
         labels:
           app: istio-grpc-server
           version: v1
       spec:
         containers:
         - args:
           - --address=0.0.0.0:8080
           image: registry.cn-hangzhou.aliyuncs.com/aliacs-app-catalog/istio-grpc-server
           imagePullPolicy: Always
           livenessProbe:
             exec:
               command:
               - /bin/grpc_health_probe
               - -addr=:8080
             initialDelaySeconds: 2
           name: istio-grpc-server
           ports:
           - containerPort: 8080
           readinessProbe:
             exec:
               command:
               - /bin/grpc_health_probe
               - -addr=:8080
             initialDelaySeconds: 2
   ---
   apiVersion: v1
   kind: Service
   metadata:
     name: istio-grpc-server
     labels:
       app: istio-grpc-server
   spec:
     ports:
     - name: grpc-backend
       port: 8080
       protocol: TCP
     selector:
       app: istio-grpc-server
     type: ClusterIP
   ---

   説明

   サービス設定の ports フィールドの name パラメーターは、http2- または grpc- で始まる必要があります。そうでない場合、Istio はサービスプロトコルを識別できません。

手順 2：イングレスゲートウェイを作成する

この例では、デフォルトポート 443 を使用してサービスを公開します。詳細については、「イングレスゲートウェイの作成」をご参照ください。

手順 3：Istio ゲートウェイと仮想サービスを構成する

1. ASM コンソール にログインします。左側のナビゲーションペインで、[service Mesh] > [メッシュ管理] を選択します。

2. [メッシュ管理] ページで、構成する ASM インスタンスを見つけ、インスタンス名をクリックするか、管理[アクション] 列の をクリックします。

3. Istio ゲートウェイを作成します。

   1. ASM インスタンスの詳細ページで、左側のナビゲーションペインの [ASM ゲートウェイ] > [ゲートウェイ] を選択します。

   2. [ゲートウェイ] ページで、[YAML から作成] をクリックします。

   3. [作成] ページで、デフォルト[名前空間] ドロップダウンリストから 作成 を選択し、次の YAML コードをコードエディターにコピーして、 をクリックします。

      apiVersion: networking.istio.io/v1beta1
      kind: Gateway
      metadata:
        name: gw-grpc-443
        namespace: default
      spec:
        selector:
          istio: ingressgateway
        servers:
          - hosts:
              - '*'
            port:
              name: https
              number: 443
              protocol: HTTPS
            tls:
              credentialName: example-credential
              mode: MUTUAL


4. 仮想サービスを作成します。

   1. ASM インスタンスの詳細ページで、左側のナビゲーションペインの [トラフィック管理センター] > [virtualservice] を選択します。

   2. [virtualservice] ページで、[YAML から作成] をクリックします。

   3. [作成] ページで、デフォルト[名前空間] ドロップダウンリストから 作成 を選択し、次の YAML コードをコードエディターにコピーして、 をクリックします。

      apiVersion: networking.istio.io/v1alpha3
      kind: VirtualService
      metadata:
        name: grpc-vs
      spec:
        hosts:
        - "*"
        gateways:
        - gw-grpc-443
        http:
          - match:
              - port: 443
            route:
              - destination:
                  host: istio-grpc-server

手順 4：証明書を登録する

通常、gRPC クライアントには Subject Alternative Name （SAN）証明書が必要です。grpc-go に記載されている証明書を使用することをお勧めします。イングレスゲートウェイは証明書を必要とするため、証明書を ACK クラスターの istio-system 名前空間に登録します。

• 1.17 より前のバージョンの ASM インスタンスの場合

  次のコマンドを実行して、istio-system 名前空間にシークレットを作成します。

  kubectl create -n istio-system secret generic example-credential --from-file=tls.key=server_key.pem --from-file=tls.crt=server_cert.pem --from-file=ca.crt=client_ca_cert.pem

  説明

  シークレット名は、Istio ゲートウェイで構成された credentialName と同じである必要があります。

• バージョン 1.17 以降の ASM インスタンスの場合

  1. ASM コンソール にログインします。左側のナビゲーションペインで、[service Mesh] > [メッシュ管理] を選択します。

  2. [メッシュ管理] ページで、ASM インスタンスの名前をクリックします。左側のナビゲーションペインで、[ASM ゲートウェイ] > [証明書管理] を選択します。

  3. [証明書管理] ページで、[作成] をクリックします。[証明書情報] パネルで、必要なパラメーターを構成し、[OK] をクリックします。

手順 5：gRPC クライアントを起動する

この例では、mTLS を使用する gRPC クライアントが起動されます。詳細については、gRPC の公式 Web サイトを参照してください。

1. 依存関係をインストールします。詳細については、「Go での gRPC のクイックスタート」をご参照ください。

2. gRPC-go コードリポジトリをクローンします。詳細については、「gRPC-go」をご参照ください。

3. /grpc-go/examples/helloworld/greeter_client/ パスの main.go ファイルの内容を次のコードに置き換え、address の値を ${イングレスゲートウェイの IP アドレス}:443 に変更します。

   展開してサンプルコードを表示

   /*
    *
    * Copyright 2015 gRPC authors.
    *
    * Licensed under the Apache License, Version 2.0 (the "License");
    * you may not use this file except in compliance with the License.
    * You may obtain a copy of the License at
    *
    *     http://www.apache.org/licenses/LICENSE-2.0
    *
    * Unless required by applicable law or agreed to in writing, software
    * distributed under the License is distributed on an "AS IS" BASIS,
    * WITHOUT WARRANTIES OR CONDITIONS OF ANY KIND, either express or implied.
    * See the License for the specific language governing permissions and
    * limitations under the License.
    *
    */

   // Package main implements a client for Greeter service. // パッケージmainは、Greeterサービスのクライアントを実装します。
   package main

   import (
       "context"
       "crypto/tls"
       "crypto/x509"
       "flag"
       "io/ioutil"
       "log"
       "time"

       "google.golang.org/grpc"
       "google.golang.org/grpc/credentials"
       pb "google.golang.org/grpc/examples/helloworld/helloworld"
   )

   const (
       defaultName = "world"
   )

   var (
       addr       = flag.String("addr", "localhost:50051", "the address to connect to") // 接続先のアドレス
       name       = flag.String("name", defaultName, "Name to greet") // あいさつする名前
       cert       = flag.String("cert", "./data/x509/client_cert.pem", "server cert for mTLS") // mTLS用のサーバー証明書
       key        = flag.String("key", "./data/x509/client_key.pem", "server key for mTLS") // mTLS用のサーバーキー
       cacert     = flag.String("cacert", "./data/x509/ca_cert.pem", "ca cert for mTLS") // mTLS用のCA証明書
       servername = flag.String("servername", "x.test.example.com", "the cert name of server") // サーバーの証明書名
   )

   func main() {
       flag.Parse()

       certPair, err := tls.LoadX509KeyPair(*cert, *key)
       if err != nil {
           log.Fatalf("failed to load client cert: %v", err) // クライアント証明書の読み込みに失敗しました： %v
       }

       ca := x509.NewCertPool()
       caFilePath := *cacert
       caBytes, err := ioutil.ReadFile(caFilePath)
       if err != nil {
           log.Fatalf("failed to read ca cert %q: %v", caFilePath, err) // CA証明書 %q の読み込みに失敗しました： %v
       }
       if ok := ca.AppendCertsFromPEM(caBytes); !ok {
           log.Fatalf("failed to parse %q", caFilePath) // %q の解析に失敗しました
       }

       tlsConfig := &tls.Config{
           ServerName:   *servername,
           Certificates: []tls.Certificate{certPair},
           RootCAs:      ca,
       }

       conn, err := grpc.Dial(*addr, grpc.WithTransportCredentials(credentials.NewTLS(tlsConfig)))
       if err != nil {
           log.Fatalf("did not connect: %v", err) // 接続できませんでした： %v
       }
       defer conn.Close()
       c := pb.NewGreeterClient(conn)

       // Contact the server and print out its response. // サーバーに接続して応答を出力します。
       ctx, cancel := context.WithTimeout(context.Background(), time.Second)
       defer cancel()
       r, err := c.SayHello(ctx, &pb.HelloRequest{Name: *name})
       if err != nil {
           log.Fatalf("could not greet: %v", err) // あいさつできませんでした： %v
       }
       log.Printf("Greeting: %s", r.GetMessage())
   }


4. examples パスに移動し、次のコマンドを実行します。

   go run helloworld/greeter_client/main.go

   予期される結果：

   Greeting: Hello World

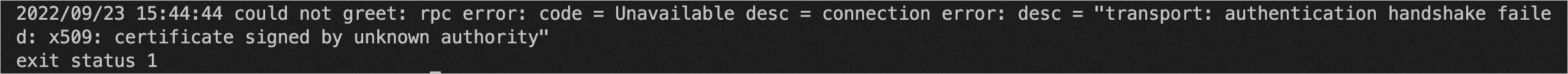

   次の図に示すエラーが返された場合、証明書が無効です。上記の手順を実行して、証明書を再度登録してください。
