ASM マルチマスターアーキテクチャによるマルチクラスターディザスタリカバリの設定 - Alibaba Cloud Service Mesh

背景情報

マルチマスターコントロールプレーンアーキテクチャは、サービスメッシュを使用して複数の Kubernetes クラスターを管理するためのモデルです。このアーキテクチャでは、各 ASM インスタンスが、対応する Kubernetes クラスターのデータプレーンコンポーネントを管理し、そのクラスター内のメッシュプロキシに設定を配信します。共通のルート証明書を共有することで、これらのインスタンス間でクラスターを越えたサービス検出と通信が可能になります。

単一の ASM インスタンスに複数のクラスターを追加する場合と比較して、マルチマスターコントロールプレーンアーキテクチャには次の利点があります。

設定配信レイテンシの低減：複数のクラスターは、多くの場合、異なるリージョン、ゾーン、または VPC にまたがっています。このシナリオでは、それぞれの Kubernetes クラスターに地理的に近い複数の ASM インスタンスを使用すると、メッシュプロキシへの設定配信がより高速になります。
設定と環境の分離の向上：個別の ASM インスタンスが各クラスターを管理します。これにより、異なるコントロールプレーンリソースをデプロイでき、カナリアリリースや、設定とバージョンの分離が可能になります。ASM インスタンスをアップグレードする際には、コントロールプレーンをバッチで更新できるため、本番環境の可用性が向上します。
安定性の向上：ゾーンやリージョンの停止といった極端なシナリオでは、すべてのクラスターに接続された単一のコントロールプレーンが単一障害点となり、設定の同期が妨げられる可能性があります。マルチマスターコントロールプレーンアーキテクチャでは、正常なリージョンまたはゾーン内のメッシュプロキシは、引き続きローカルのコントロールプレーンに接続できるため、設定の配信とメッシュプロキシの起動は影響を受けません。

マルチマスターコントロールプレーンアーキテクチャを構築するには、同じ ASM ルート証明書を共有する複数の ASM インスタンスを作成する必要があります。コントロールプレーンは、このルート証明書を使用して、メッシュプロキシの ID 証明書に署名します。共有ルート証明書を使用することで、異なる ASM インスタンスに接続されたメッシュプロキシは、相互信頼を確立し、mTLS を使用して相互に通信できます。

前提条件

cluster-1 と cluster-2 という名前の 2 つの ACK マネージドクラスターが必要です。両方のクラスターで、EIP で API サーバーの公開 オプションを有効にする必要があります。詳細については、「ACK マネージドクラスターの作成」をご参照ください。

手順1：共有ルート証明書を持つ 2 つの ASM インスタンスの作成

ASM コンソールにログインします。左側のナビゲーションウィンドウで、[サービスメッシュ] > [メッシュ管理] を選択します。

Mesh Management ページで、Create ASM Instance をクリックします。主要なパラメーターを次の表に示します。

パラメーター	値
サービスメッシュ名	`mesh-1`
リージョン	`cluster-1` クラスターと同じリージョンを選択します。
Istioバージョン	v1.22.6.71-g7d67a80b-aliyun 以降のバージョンを選択します。
Kubernetesクラスター	`cluster-1` を選択します。VPC と vSwitch のパラメーターは自動的に入力されます。

その他のパラメーターの詳細については、「ASM インスタンスを作成する」をご参照ください。インスタンスの作成後、mesh-1 インスタンスのステータスが Running に変わるまで 2～3 分待機してください。

Mesh Management ページで、Create ASM Instance を再度クリックします。次の表に、主要なパラメーターを示します。

パラメーター	値
サービスメッシュ名	`mesh-2`
リージョン	`cluster-2` クラスターと同じリージョンを選択します。
Istioバージョン	v1.22.6.71-g7d67a80b-aliyun 以降のバージョンを選択します。
Kubernetesクラスター	`cluster-2` を選択します。VPC と vSwitch のパラメーターは自動的に入力されます。
ASMルート証明書	Show Advanced Settings をクリックし、Reuse an Existing Root Certificate of ASM Instance を選択してから、ドロップダウンリストから mesh-1 を選択します。

表で指定されていない他のパラメーターについては、mesh-1 と同じ値を使用します。インスタンスの作成後、mesh-2 インスタンスのステータスが Running に変わるまで 2〜3 分待ちます。

手順2：サービス検出専用モードでのクラスターの追加

手順1を完了すると、mesh-1 が cluster-1 を管理し、mesh-2 が cluster-2 を管理します。クラスター間のサービス検出を有効にするには、各 ASM インスタンスに、もう一方のクラスターをサービス検出専用モードで追加する必要があります。これにより、各インスタンスがもう一方のクラスター内のサービスとエンドポイントを検出できるようになります。

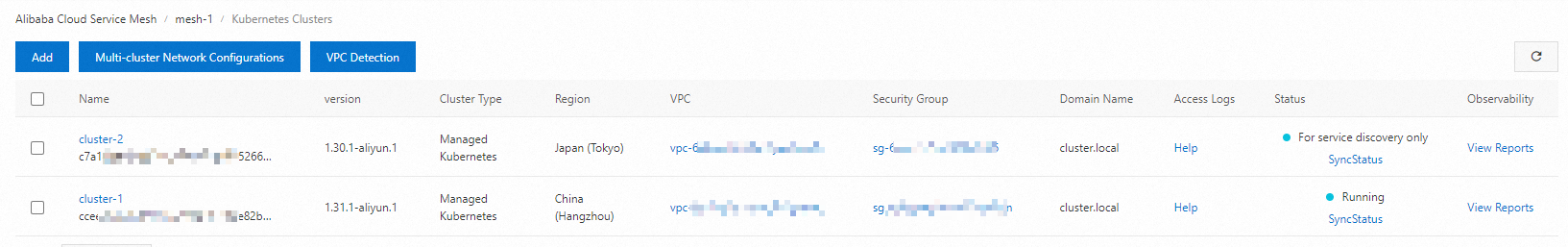

mesh-1 インスタンスに cluster-2 をサービス検出専用モードで追加します。
1. ASM コンソールにログインします。左側のナビゲーションウィンドウで、[サービスメッシュ] > [メッシュ管理] を選択します。
2. Mesh Management ページで、mesh-1 インスタンスの名前をクリックし、左側のナビゲーションペインで Cluster & Workload Management (Data Plane) > Kubernetes Clusters を選択して Add をクリックします。
3. Add Kubernetes Cluster ページで、cluster-2 を見つけ、クラスターの Actions 列にある Add (For Service Discovery Only) をクリックします。表示されるダイアログボックスで、OK をクリックします。クラスターが追加されると、Instance Information > Basic Information ページで、ASM インスタンスのステータスが Updating に変わります。数秒後 (必要な時間は追加されるクラスターの数によって異なります)、ページの右上隅にあるアイコンをクリックすると、ASM インスタンスのステータスが Running に変わります。 Kubernetes Clusters ページで、追加されたクラスターに関する情報を表示できます。
mesh-2 インスタンスに cluster-1 をサービス検出専用モードで追加します。
1. ASM コンソールにログインします。左側のナビゲーションウィンドウで、[サービスメッシュ] > [メッシュ管理] を選択します。
2. Mesh Management ページで、mesh-2 インスタンスの名前をクリックします。左側のナビゲーションウィンドウで、Cluster & Workload Management (Data Plane) > Kubernetes Clusters を選択し、Add をクリックします。
3. Add Kubernetes Cluster ページで cluster-1 を探し、Actions 列の Add (For Service Discovery Only) をクリックします。表示される確認ダイアログボックスで、OK をクリックします。クラスターを追加した後、Instance Information > Basic Information ページに移動します。 ASM インスタンスのステータスが Updating に変わります。数秒待ってから、右上隅にある更新アイコンをクリックすると、インスタンスのステータスが Running に変わります。追加したクラスターに関する情報は、Kubernetes Clusters ページで確認できます。

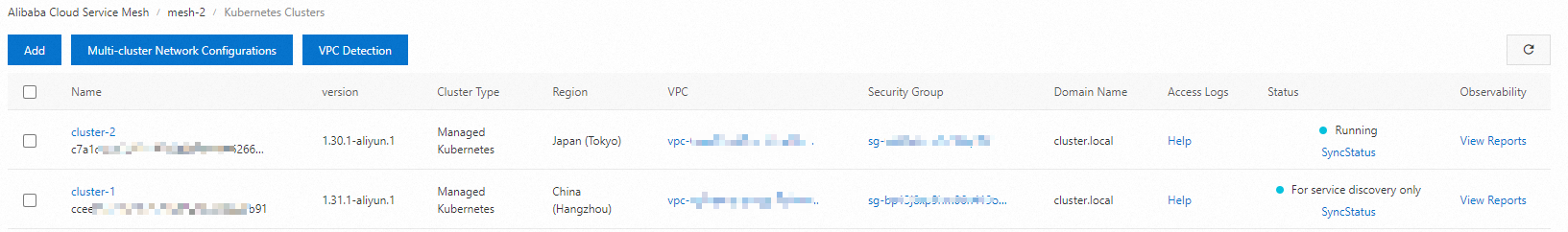

  [Kubernetes Clusters] ページで、cluster-1 のステータスが [For Service Discovery Only, Synced]、cluster-2 のステータスが [Running, Synced] になります。これにより、両方のクラスターが ASM インスタンスに正常に追加されたことがわかります。

重要

Kubernetes クラスターをサービス検出専用モードで追加すると、ASM インスタンスはクラスター内のサービスとエンドポイントを検出しますが、クラスターにデータプレーンコンポーネントをデプロイしません。ASM インスタンスで行われた設定変更は、このモードで追加されたクラスターには適用されません。

サービス検出専用モードは、マルチマスターコントロールプレーンアーキテクチャの構築のみを目的としています。ASM インスタンスに Kubernetes クラスターを完全に管理させたい場合は、クラスターを ASM インスタンスに直接追加してください。詳細については、「ASM インスタンスへのクラスターの追加」をご参照ください。

手順3 (任意)：マルチクラスターネットワーキングの設定

cluster-1 と cluster-2 の Kubernetes クラスターが、異なる VPC やリージョン間など、異なるネットワークにあり、それらのネットワークが Cloud Enterprise Network (CEN) を使用して接続されていない場合は、両方の ASM インスタンスでマルチクラスターネットワーキングを設定する必要があります。また、クラスター間の接続を確保するために、cluster-1 と cluster-2 の両方にクラスター間メッシュプロキシをデプロイする必要があります。クラスター間メッシュプロキシの詳細については、「ASM クラスター間メッシュプロキシを使用した、異なる VPC 内の複数の ACK クラスターのディザスタリカバリ」をご参照ください。

mesh-1 インスタンスで、cluster-1 と cluster-2 のネットワーク設定を構成します。
1. ASM コンソールにログインします。左側のナビゲーションウィンドウで、[サービスメッシュ] > [メッシュ管理] を選択します。
2. Mesh Management ページで、mesh-1 インスタンスの名前をクリックします。左側のナビゲーションペインで、Cluster & Workload Management (Data Plane) > Kubernetes Clusters を選択します。

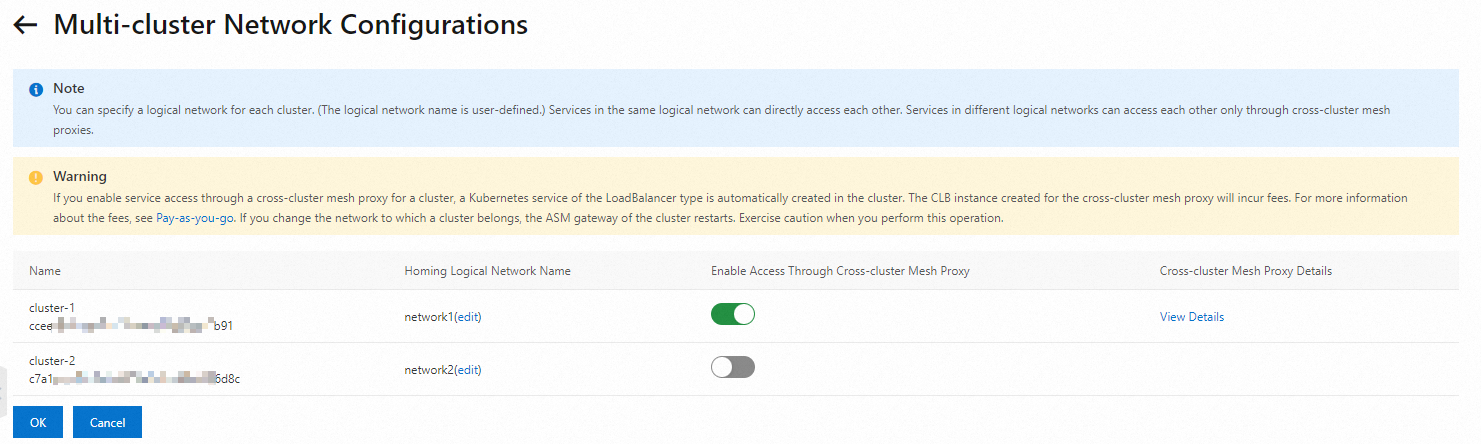

3. Multi-cluster Network Configurations をクリックし、次のようにネットワーク設定を構成します。
  1. cluster-1 については、論理ネットワークを network1 に設定し、クラスター間メッシュプロキシ経由のアクセスを有効にします。
  2. cluster-2 については、論理ネットワークを network2 に設定します。
同じ論理ネットワーク内のサービスは直接通信できます。異なる論理ネットワーク内のサービスは、クラスター間メッシュプロキシを介して通信する必要があります。クラスター間メッシュプロキシを介したアクセスを有効にすると、LoadBalancer タイプの Service が自動的に作成され、Server Load Balancer (CLB) 料金が発生します。

mesh-2 インスタンスで、cluster-1 と cluster-2 のネットワーク設定を構成します。
1. ASM コンソールにログインします。左側のナビゲーションウィンドウで、[サービスメッシュ] > [メッシュ管理] を選択します。
2. Mesh Management ページで、mesh-2 インスタンスの名前をクリックします。左側のナビゲーションペインで、Cluster & Workload Management (Data Plane) > Kubernetes Clusters を選択します。

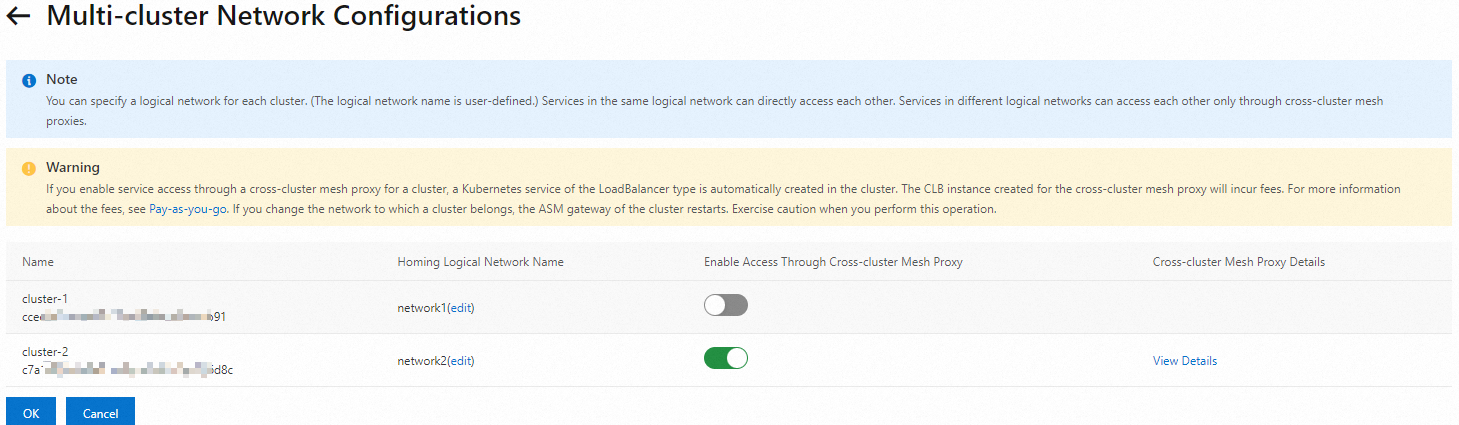

3. Multi-cluster Network Configurations をクリックし、次のようにネットワーク設定を構成します。
  1. cluster-1 については、論理ネットワークを network1 に設定します。
  2. cluster-2 については、論理ネットワークを network2 に設定し、クラスター間メッシュプロキシ経由のアクセスを有効にします。
同じ論理ネットワーク内のサービスは直接通信できます。異なる論理ネットワーク内のサービスは、クラスター間メッシュプロキシを介して通信する必要があります。クラスター間メッシュプロキシを介したアクセスを有効にすると、LoadBalancer タイプの Service が自動的に作成され、CLB 料金が発生します。

手順4：サンプルアプリケーションのデプロイ

このセクションでは、次の図に示すように、cluster-1 に sleep アプリケーションと helloworld サービスの v1 をデプロイし、cluster-2 に helloworld サービスの v2 をデプロイする方法について説明します。2つのクラスター内のサービスは、クラスター間メッシュプロキシを介して相互にアクセスできます。

mesh-1 と mesh-2 の両方のインスタンスで、default の namespace に対してサイドカーの自動インジェクションを有効にします。詳細については、「グローバル namespace の管理」をご参照ください。

次の YAML マニフェストを使用して、sleep アプリケーションと helloworld アプリケーションの v1 を作成します。

YAML

apiVersion: v1
kind: ServiceAccount
metadata:
  name: sleep
---
apiVersion: v1
kind: Service
metadata:
  name: sleep
  labels:
    app: sleep
    service: sleep
spec:
  ports:
  - port: 80
    name: http
  selector:
    app: sleep
---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: sleep
spec:
  replicas: 1
  selector:
    matchLabels:
      app: sleep
  template:
    metadata:
      labels:
        app: sleep
    spec:
      terminationGracePeriodSeconds: 0
      serviceAccountName: sleep
      containers:
      - name: sleep
        image: registry.cn-hangzhou.aliyuncs.com/acs/curl:8.1.2
        command: ["/bin/sleep", "infinity"]
        imagePullPolicy: IfNotPresent
---
apiVersion: v1
kind: Service
metadata:
  name: helloworld
  labels:
    app: helloworld
spec:
  ports:
  - port: 5000
    name: http
  selector:
    app: helloworld
---
apiVersion: v1
kind: ServiceAccount
metadata:
  name: helloworld
  labels:
    account: helloworld
---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: helloworld-v1
  labels:
    apps: helloworld
    version: v1
spec:
  replicas: 1
  selector:
    matchLabels:
      app: helloworld
      version: v1
  template:
    metadata:
      labels:
        app: helloworld
        version: v1
    spec:
      serviceAccount: helloworld
      serviceAccountName: helloworld
      containers:
      - name: helloworld
        image: registry-cn-hangzhou.ack.aliyuncs.com/ack-demo/examples-helloworld-v1:1.0
        imagePullPolicy: IfNotPresent
        ports:
        - containerPort: 5000

このマニフェストを cluster-1 にデプロイします。詳細については、「ステートレス Deployment の作成」をご参照ください。

次の YAML マニフェストを使用して、helloworld アプリケーションの v2 を作成します。

YAML

apiVersion: v1
kind: Service
metadata:
  name: helloworld
  labels:
    app: helloworld
spec:
  ports:
  - port: 5000
    name: http
  selector:
    app: helloworld
---
apiVersion: v1
kind: ServiceAccount
metadata:
  name: helloworld
  labels:
    account: helloworld
---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: helloworld-v2
  labels:
    apps: helloworld
    version: v2
spec:
  replicas: 1
  selector:
    matchLabels:
      app: helloworld
      version: v2
  template:
    metadata:
      labels:
        app: helloworld
        version: v2
    spec:
      serviceAccount: helloworld
      serviceAccountName: helloworld
      containers:
      - name: helloworld
        image: registry-cn-hangzhou.ack.aliyuncs.com/ack-demo/examples-helloworld-v2:1.0
        imagePullPolicy: IfNotPresent
        ports:
        - containerPort: 5000

このマニフェストを cluster-2 にデプロイします。詳細については、「ステートレス Deployment の作成」をご参照ください。

手順5：クラスター間通信の検証

cluster-1 の kubeconfig ファイルを使用して、次のコマンドを実行します。

 kubectl exec -it deploy/sleep -- sh -c 'for i in $(seq 1 10); do curl helloworld:5000/hello; done;'

期待される出力：

Hello version: v1, instance: helloworld-v1-7b888xxxxx-xxxxx
Hello version: v1, instance: helloworld-v1-7b888xxxxx-xxxxx
Hello version: v2, instance: helloworld-v2-7b949xxxxx-xxxxx
Hello version: v2, instance: helloworld-v2-7b949xxxxx-xxxxx
Hello version: v1, instance: helloworld-v1-7b888xxxxx-xxxxx
Hello version: v2, instance: helloworld-v2-7b949xxxxx-xxxxx
Hello version: v2, instance: helloworld-v2-7b949xxxxx-xxxxx
Hello version: v2, instance: helloworld-v2-7b949xxxxx-xxxxx
Hello version: v2, instance: helloworld-v2-7b949xxxxx-xxxxx
Hello version: v1, instance: helloworld-v1-7b888xxxxx-xxxxx

出力から、リクエストが helloworld サービスの v1 と v2 の間で負荷分散されていることがわかります。

次のコマンドを実行して、cluster-1 の sleep アプリケーションのレプリカ数を 0 にスケールします。
```
kubectl scale deploy sleep --replicas=0
```

次の YAML マニフェストを使用して、sleep アプリケーションを作成します。

apiVersion: v1
kind: ServiceAccount
metadata:
  name: sleep
---
apiVersion: v1
kind: Service
metadata:
  name: sleep
  labels:
    app: sleep
    service: sleep
spec:
  ports:
  - port: 80
    name: http
  selector:
    app: sleep
---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: sleep
spec:
  replicas: 1
  selector:
    matchLabels:
      app: sleep
  template:
    metadata:
      labels:
        app: sleep
    spec:
      terminationGracePeriodSeconds: 0
      serviceAccountName: sleep
      containers:
      - name: sleep
        image: registry.cn-hangzhou.aliyuncs.com/acs/curl:8.1.2
        command: ["/bin/sleep", "infinity"]
        imagePullPolicy: IfNotPresent

上記のマニフェストを cluster-2 にデプロイします。詳細については、「ステートレス Deployment の作成」をご参照ください。

cluster-2 で、次のコマンドを再度実行します。

 kubectl exec -it deploy/sleep -- sh -c 'for i in $(seq 1 10); do curl helloworld:5000/hello; done;'

期待される出力：

Hello version: v1, instance: helloworld-v1-7b888xxxxx-xxxxx
Hello version: v2, instance: helloworld-v2-7b949xxxxx-xxxxx
Hello version: v2, instance: helloworld-v2-7b949xxxxx-xxxxx
Hello version: v2, instance: helloworld-v2-7b949xxxxx-xxxxx
Hello version: v2, instance: helloworld-v2-7b949xxxxx-xxxxx
Hello version: v1, instance: helloworld-v1-7b888xxxxx-xxxxx
Hello version: v2, instance: helloworld-v2-7b949xxxxx-xxxxx
Hello version: v1, instance: helloworld-v1-7b888xxxxx-xxxxx
Hello version: v2, instance: helloworld-v2-7b949xxxxx-xxxxx
Hello version: v2, instance: helloworld-v2-7b949xxxxx-xxxxx

出力から、リクエストが引き続き helloworld サービスの v1 と v2 の間で負荷分散されていることがわかります。
