ASM のイングレスゲートウェイにおける JWT 認証の設定 - Alibaba Cloud Service Mesh

外部トラフィックがイングレスゲートウェイを介してサービスメッシュに入る際、各リクエストが正当なユーザーからのものであることを検証する方法が必要です。Service Mesh (ASM) は、イングレスゲートウェイでの JSON Web トークン (JWT) 認証をサポートしており、リクエストがバックエンドサービスに到達する前にエンドユーザーの ID を検証できます。

ASM での JWT 認証は、2 つの Istio セキュリティリソースに依存しています：

RequestAuthentication -- JWT の検証方法 (発行者、署名キー) を定義します。*無効な*トークンを持つリクエストは拒否しますが、トークンが*ない*リクエストは引き続き許可します。
AuthorizationPolicy -- JWT の有無やクレームに基づいてアクセスルールを適用します。RequestAuthentication と組み合わせることで、有効なトークンがないリクエストをブロックします。

重要

RequestAuthentication ポリシーだけでは、トークンレスのリクエストは拒否されません。すべてのリクエストで有効な JWT を要求するには、権限付与ポリシーによる JWT 要件の適用で説明されているように、AuthorizationPolicy も作成する必要があります。

このガイドでは、サンプルサービスのデプロイ、RequestAuthentication ポリシーの作成、トークン検証の確認、そしてトークン要件を適用するための AuthorizationPolicy ルールの追加という、一連の完全な例を解説します。

前提条件

ASM インスタンスに追加済みのクラスター。詳細については、「ASM インスタンスにクラスターを追加する」をご参照ください。
イングレスゲートウェイサービスがデプロイされていること。詳細については、「イングレスゲートウェイを作成する」をご参照ください。

httpbin テストサービスのデプロイ

このセクションでは、ASM イングレスゲートウェイの背後に httpbin サービスをデプロイします。すでにゲートウェイを介して公開されているサービスがある場合は、リクエスト認証ポリシーの作成に進んでください。

サイドカーの自動インジェクションの有効化

ASM コンソールにログインします。
左側のナビゲーションウィンドウで、[サービスメッシュ] > [メッシュ管理] を選択します。
ASM インスタンスの詳細ページで、左側のナビゲーションウィンドウから [ASM インスタンス] > [グローバル名前空間] を選択します。
[グローバル名前空間] ページで、default 名前空間を見つけ、[サイドカーの自動インジェクション] 列の [サイドカープロキシの自動インジェクションを有効にする] をクリックします。
[送信] メッセージで [OK] をクリックします。

httpbin のデプロイ

kubectl を使用して Container Service for Kubernetes (ACK) クラスターに接続します。詳細については、「クラスターの kubeconfig ファイルを取得し、kubectl を使用してクラスターに接続する」をご参照ください。

次の内容で httpbin.yaml ファイルを作成します：

   apiVersion: v1
   kind: ServiceAccount
   metadata:
     name: httpbin
   ---
   apiVersion: v1
   kind: Service
   metadata:
     name: httpbin
     labels:
       app: httpbin
       service: httpbin
   spec:
     ports:
     - name: http
       port: 8000
       targetPort: 80
     selector:
       app: httpbin
   ---
   apiVersion: apps/v1
   kind: Deployment
   metadata:
     name: httpbin
   spec:
     replicas: 1
     selector:
       matchLabels:
         app: httpbin
         version: v1
     template:
       metadata:
         labels:
           app: httpbin
           version: v1
       spec:
         serviceAccountName: httpbin
         containers:
         - image: docker.io/kennethreitz/httpbin
           imagePullPolicy: IfNotPresent
           name: httpbin
           ports:
           - containerPort: 80

サービスをデプロイします：

   kubectl apply -f httpbin.yaml -n default

Istio ゲートウェイと仮想サービスの作成

ASM コンソールにログインします。左側のナビゲーションウィンドウで、[サービスメッシュ] > [メッシュ管理] を選択します。
[メッシュ管理] ページで、ASM インスタンスの名前をクリックします。左側のナビゲーションウィンドウで、[ASM ゲートウェイ] > [ゲートウェイ] を選択します。表示されたページで、[YAML から作成] をクリックします。

[名前空間] ドロップダウンリストから [default] を選択し、次の YAML をコードエディターに貼り付けてから、[作成] をクリックします。

   apiVersion: networking.istio.io/v1beta1
   kind: Gateway
   metadata:
     name: httpbin-gateway
     namespace: default
   spec:
     selector:
       istio: ingressgateway
     servers:
       - hosts:
           - '*'
         port:
           name: http
           number: 80
           protocol: HTTP

ASM インスタンスの詳細ページで、左側のナビゲーションウィンドウから [トラフィック管理センター] > [VirtualService] を選択します。[YAML から作成] をクリックします。

[名前空間] ドロップダウンリストから [default] を選択し、次の YAML をコードエディターに貼り付けてから、[作成] をクリックします。

   apiVersion: networking.istio.io/v1beta1
   kind: VirtualService
   metadata:
     name: httpbin
     namespace: default
   spec:
     gateways:
       - httpbin-gateway
     hosts:
       - '*'
     http:
       - route:
           - destination:
               host: httpbin
               port:
                 number: 8000

リクエスト認証ポリシーの作成

RequestAuthentication ポリシーを作成するには、まず署名検証用の JSON Web キー (JWK) を生成し、次に ASM コンソールでポリシーを構成します。

JWK の生成

OpenSSL を使用して 2048 ビットの RSA 秘密鍵を生成します：
```
   openssl genrsa -out rsa-private-key.pem 2048
```

公開鍵を抽出します：

   openssl rsa -in rsa-private-key.pem -pubout -out rsa-public-key.pem

公開鍵を JWK フォーマットに変換します。[JWK to PEM Convertor] オンラインツールを開き、[PEM-to-JWK (RSA Only)] を選択し、rsa-public-key.pem の内容をコードエディターに貼り付けて、[submit] をクリックします。ツールは次のような JWK を出力します。この JWK を次のステップのために保存してください。

   {
     "kty": "RSA",
     "e": "AQAB",
     "kid": "59399e22-7a9a-45ed-8c76-7add7863915c",
     "n": "2dnwOlDKEwII9Cyh9w7o59a5y3RS2gWUKYC3HSBJL1FhYIZa7sjTCKxwEuG-vCRQkR6augWxYWseSDfgtyivzi3CxxkF8WnQbECOCGm5xAYKmMcXeOpv0zsJTHN122Tt_tsd6K2OC3yGwKtmp7m-MOpHagqWRqFtvyEOm_1JW1-t0n1VsGSeWww8dvcmnJPKAKHbAU40jdV1hMn9AA3RfSpDY6nfrUkpXA5-aQ6rJRjMn36DatZ5ykVL4LKPOUxZdfK_yNIPkCnwIKesqiOpr4s-iCM8pMiZuejDZ1qoX-uBjggESf4G9_L-laDSeoDmXeOZ9kzN3Jw8ay69ihIFEQ"
   }

RequestAuthentication ポリシーの設定

ASM コンソールにログインします。
左側のナビゲーションウィンドウで、[サービスメッシュ] > [メッシュ管理] を選択します。
[メッシュ管理] ページで、ASM インスタンスを見つけ、その名前をクリックするか、[アクション] 列の [管理] をクリックします。
左側のナビゲーションウィンドウで [メッシュセキュリティセンター] > [RequestAuthentication] を選択します。[作成] をクリックします。

次のパラメーターを設定し、[作成] をクリックします。

パラメーター	値
名前空間	[istio-system] を選択します。
名前	ポリシーの名前を入力します。
一致ラベル	[一致ラベルを追加] をクリックします。[名前] を `istio` に、[値] を `ingressgateway` に設定します。
JWT ルールセット	[追加] をクリックし、次の表で説明されているフィールドを設定します。

JWT ルールセットのフィールド：

フィールド	説明	値の例
issuer	JWT 発行者の識別子。	`testing@asm.test.io`
audiences	JWT の使用を許可されるサービス。すべてのサービスを許可する場合は空のままにします。	(空)
jwks	署名キーを `{"keys":[<your-JWK>]}` フォーマットで指定します。	`{"keys":[{"kty":"RSA","e":"AQAB","kid":"59399e22-7a9a-45ed-8c76-7add786****"}]}`

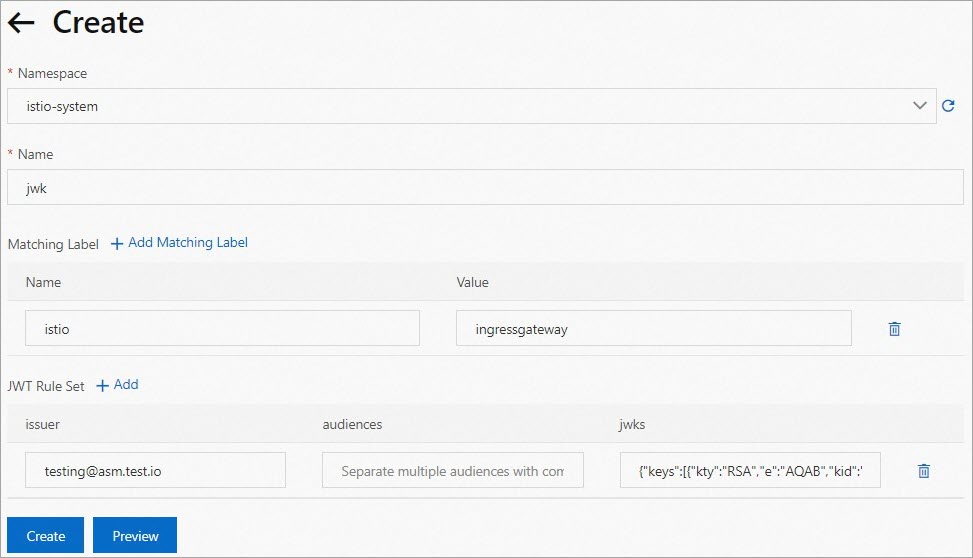

Create request authentication policy

リクエスト認証ポリシーの検証

テスト JWT の生成

JWT ツールを使用してテストトークンをエンコードします。[デコード済み] セクションで、次のフィールドを設定します：

ヘッダー：alg を RS256 に、kid を JWK のキー ID に、typ を JWT に設定します。
ペイロード：iss を testing@asm.test.io に設定します。必要に応じて他のクレームを追加します。
署名の検証：JWK の生成で生成した公開鍵と秘密鍵を貼り付けます。

[エンコード済み] セクションから JWT 文字列をコピーし、次のテストのために TOKEN 環境変数に保存します。

ポリシーのテスト

次のコマンドを実行します。<ingress-gateway-ip> は、ご利用のイングレスゲートウェイの IP アドレスに置き換えてください。

有効な JWT を使用したリクエスト：

curl -I -H "Authorization: Bearer $TOKEN" http://<ingress-gateway-ip>/

期待されるレスポンス：

HTTP/1.1 200 OK
server: istio-envoy
date: Fri, 18 Mar 2022 07:27:54 GMT

無効な JWT を使用したリクエスト：

curl -I -H "Authorization: Bearer invalidToken" http://<ingress-gateway-ip>/

期待されるレスポンス：

HTTP/1.1 401 Unauthorized
www-authenticate: Bearer realm="http://<ingress-gateway-ip>/", error="invalid_token"
content-length: 79
content-type: text/plain
date: Fri, 18 Mar 2022 07:59:00 GMT
server: istio-envoy

JWT なしのリクエスト：

curl -I http://<ingress-gateway-ip>/

期待されるレスポンス：

HTTP/1.1 200 OK
server: istio-envoy
date: Fri, 18 Mar 2022 07:27:54 GMT

これらの結果は、RequestAuthentication ポリシーが正しく機能していることを示しています：

リクエストタイプ	期待される結果	理由
有効な JWT	`200 OK`	トークンが署名と発行者の検証をパスします。
無効な JWT	`401 Unauthorized`	トークンが署名検証に失敗します。
JWT なし	`200 OK`	RequestAuthentication はトークンレスのリクエストを拒否しません。

この時点では、トークンレスのリクエストはまだ成功します。すべてのリクエストで有効な JWT を要求するには、次のセクションで説明するように AuthorizationPolicy を作成します。

権限付与ポリシーによる JWT 要件の適用

すべてのリクエストに対する有効な JWT の要求

この AuthorizationPolicy は、有効な JWT を持たないリクエストをすべて拒否します。

ASM コンソールにログインします。
左側のナビゲーションウィンドウで、[サービスメッシュ] > [メッシュ管理] を選択します。
ASM インスタンスの名前をクリックするか、[管理] を [操作] 列でクリックします。
左側のナビゲーションウィンドウで [メッシュセキュリティセンター] > [AuthorizationPolicy] を選択します。[作成] をクリックします。

[作成] をクリックして、次のパラメーターを設定します。RequestPrincipals を * に設定すると、認証されたすべてのプリンシパルに一致するため、すべてのリクエストで有効な JWT が要求されます。

パラメーター	値
名前	ポリシーの名前を入力します。
ポリシータイプ	[ALLOW] を選択します。
ゲートウェイスコープ	[ゲートウェイスコープ] タブで、[ASM ゲートウェイ] を [ingressgateway] に設定します。[リクエストソースの追加] セクションで、[RequestPrincipals] をオンにして `*` を入力します。

Create authorization policy -- require valid JWT

検証

トークンなしのリクエスト (ブロックされる)：

curl -I http://<ingress-gateway-ip>/

期待されるレスポンス：

HTTP/1.1 401 Unauthorized
www-authenticate: Bearer realm="http://<ingress-gateway-ip>/", error="invalid_token"
content-length: 79
content-type: text/plain
date: Fri, 18 Mar 2022 07:59:00 GMT
server: istio-envoy

有効なトークンを持つリクエスト (引き続き許可される)：

curl -I -H "Authorization: Bearer $TOKEN" http://<ingress-gateway-ip>/

期待されるレスポンス：

HTTP/1.1 200 OK
server: istio-envoy
date: Fri, 18 Mar 2022 07:27:54 GMT

トークンレスのリクエストは 401 Unauthorized を返すようになり、AuthorizationPolicy が JWT 要件を適用していることが確認できます。

特定の発行者とサブジェクトへのアクセスの制限

この AuthorizationPolicy は、JWT に特定の発行者 *および* サブジェクトのクレームが含まれるリクエストのみを許可します。期待されるプリンシパルのフォーマットは <issuer>/<subject> です。

この例では、iss: testing@asm.test.io と sub: demo@asm.test.io を持つ JWT のみが受け入れられます。

ASM コンソールにログインします。
左側のナビゲーションウィンドウで、[サービスメッシュ] > [メッシュ管理] を選択します。
ASM インスタンスの名前をクリックするか、[アクション] 列の [管理] をクリックします。
左側のナビゲーションウィンドウで [メッシュセキュリティセンター] > [AuthorizationPolicy] を選択します。[作成] をクリックします。

次のパラメーターを設定し、[作成] をクリックします。

パラメーター	値
名前	ポリシーの名前を入力します。
ポリシータイプ	[ALLOW] を選択します。
ゲートウェイスコープ	[ゲートウェイスコープ] タブで、[ASM ゲートウェイ] を [ingressgateway] に設定します。[リクエストソースの追加] セクションで、[RequestPrincipals] を有効にし、値を `testing@asm.test.io/demo@asm.test.io` に設定します。

Create authorization policy -- specific issuer

検証

元の JWT (iss のみ、sub なし) を使用したリクエスト -- 拒否：

curl -I -H "Authorization: Bearer $TOKEN" http://<ingress-gateway-ip>/

期待されるレスポンス：

HTTP/1.1 401 Unauthorized
www-authenticate: Bearer realm="http://<ingress-gateway-ip>/", error="invalid_token"
content-length: 79
content-type: text/plain
date: Fri, 18 Mar 2022 07:59:00 GMT
server: istio-envoy

ポリシーはプリンシパル testing@asm.test.io/demo@asm.test.io を要求しますが、元の JWT には sub クレームなしで iss: testing@asm.test.io しか含まれていないため、リクエストは拒否されます。

発行者とサブジェクトの両方を含む新しい JWT の生成：

JWT ツールで、[ペイロード] セクションを更新します：

{
  "iss": "testing@asm.test.io",
  "sub": "demo@asm.test.io"
}

他のすべての設定は以前と同じままにします。

新しい JWT を使用したリクエスト -- 許可：

curl -I -H "Authorization: Bearer $TOKEN" http://<ingress-gateway-ip>/

期待されるレスポンス：

HTTP/1.1 200 OK
server: istio-envoy
date: Fri, 18 Mar 2022 07:27:54 GMT

正確な <issuer>/<subject> プリンシパルに一致する JWT のみが権限付与チェックをパスします。

ベストプラクティス

キーのローテーションのための jwksUri の使用

このガイドでは、キーマテリアルをポリシーに直接埋め込んだインラインの jwks を使用します。本番環境のデプロイでは、jwksUri フィールドを使用して、リモートの JSON Web キーセット (JWKS) エンドポイントを指定することを推奨します：

RequestAuthentication リソースを更新することなく、自動的なキーのローテーションをサポートします。
標準の OpenID Connect (OIDC) ディスカバリーパターンに従います。
ポリシー設定をクリーンで読みやすく保ちます。

デフォルト拒否の姿勢の採用

常に RequestAuthentication を AuthorizationPolicy と組み合わせて使用してください。RequestAuthentication だけではトークンレスのリクエストはブロックされず、*無効な*トークンを拒否するだけです。RequestPrincipals: * を指定した ALLOW ポリシーを作成して、すべてのリクエストで有効な JWT を要求するようにします。

ヘルスチェックパスの除外

すべてのパスで JWT 認証が必要なわけではありません。AuthorizationPolicy の to.operation.paths フィールドを使用して、/healthz や /readyz のようなパスをトークン要件から除外しつつ、アプリケーションのエンドポイントを保護します。

トラブルシューティング

有効なトークンを使用してもリクエストが 401 を返す

考えられる原因	解決策
期限切れのトークン	JWT ペイロードの `exp` クレームを確認します。期限切れの場合は、新しいトークンを生成します。
発行者の不一致	`iss` クレームが RequestAuthentication ポリシーの `issuer` の値と一致することを確認します。
キーの不一致	ポリシー内の JWK が、トークンの署名に使用されたキーペアと一致することを確認します。必要に応じて両方を再生成します。
クロックスキュー	クラスターノードの時刻が同期されていることを確認します。JWT の検証は時刻の差に敏感です。

AuthorizationPolicy を追加した後にリクエストが 403 を返す

考えられる原因	解決策
プリンシパルの欠落	`RequestPrincipals: *` を指定した ALLOW ポリシーでは、有効な JWT が必要です。トークンなしのリクエストは、認証されたプリンシパルを確立できないため拒否されます。
プリンシパルのフォーマットが正しくない	発行者とサブジェクトで制限する場合、期待されるフォーマットは `<issuer>/<subject>` です。JWT に `iss` と `sub` の両方のクレームが存在することを確認します。

JWKS のフェッチ失敗 (jwksUri を使用する場合)

JWKS エンドポイントの URL がメッシュ内からアクセス可能であることを確認します。
エンドポイントが keys 配列を含む有効な JSON を返すことを確認します。
詳細なエラーメッセージについては、Envoy プロキシログを確認します：
```
  kubectl logs <ingress-gateway-pod> -c istio-proxy
```
