Alibaba Cloud Service Mesh:複数の CLB インスタンスを使用してイングレスゲートウェイにアクセスする

手順

1. ACK コンソール にログインします。左側のナビゲーションウィンドウで、[クラスター] をクリックします。

2. [クラスター] ページで、管理するクラスターを見つけ、クラスターの名前をクリックするか、詳細[アクション] 列の をクリックします。クラスターの詳細ページが表示されます。

3. 詳細ページの左側のナビゲーションウィンドウで、[ネットワーク] > [サービス] を選択します。

4. [サービス] ページの上部で、[名前空間] パラメーターを [istio-system] に設定し、右上隅にある [YAML でリソースを作成] をクリックします。

5. [作成] ページで、カスタム[サンプルテンプレート] ドロップダウンリストから テンプレート[作成] を選択し、 フィールドに次の内容を入力して、 をクリックします。

   重要

   nodePort パラメーターの値は、既存のポート番号と同じにすることはできません。

   apiVersion: v1
   kind: Service
   metadata:
     annotations:
       service.beta.kubernetes.io/alibaba-cloud-loadbalancer-spec: slb.s1.small
       service.beta.kubernetes.io/alicloud-loadbalancer-address-type: internet
     labels:
       app: istio-ingressgateway
       asm-system: 'true'
       istio: ingressgateway
     name: istio-ingressgateway-2
     namespace: istio-system
   spec:
     externalTrafficPolicy: Cluster
     ports:
       - name: http-0
         nodePort: 30544
         port: 80
         protocol: TCP
         targetPort: 80
       - name: https-2
         nodePort: 30682
         port: 443
         protocol: TCP
         targetPort: 443
     selector:
       app: istio-ingressgateway
       asm-system: 'true'
       istio: ingressgateway
       provider: asm
     sessionAffinity: None
     type: LoadBalancer

   • name: 作成するサービスの名前。この例では、値は istio-ingressgateway-2 に設定されています。

   • service.beta.kubernetes.io/alibaba-cloud-loadbalancer-spec: CLB インスタンスの仕様。有効な値: slb.s1.small、slb.s2.small、slb.s2.medium、slb.s3.small、slb.s3.medium、slb.s3.large。

   • service.beta.kubernetes.io/alicloud-loadbalancer-address-type: 作成する CLB インスタンスのネットワークタイプ。有効な値:

     • internet: インターネット向け CLB インスタンス

     • intranet: 内部向け CLB インスタンス

   サービスが作成されると、CLB インスタンスが自動的に作成されます。

6. 複数の CLB インスタンスを使用してイングレスゲートウェイにアクセスします。

   1. [外部 IP] 列の [サービス] ページで、istio-ingressgateway サービスと istio-ingressgateway-2 サービスのポート 80 を使用している IP アドレスを取得します。

   2. ブラウザのアドレスバーに http://<istio-ingressgateway サービスの IP アドレス>/productpage と http://<istio-ingressgateway-2 サービスの IP アドレス>/productpage を入力します。

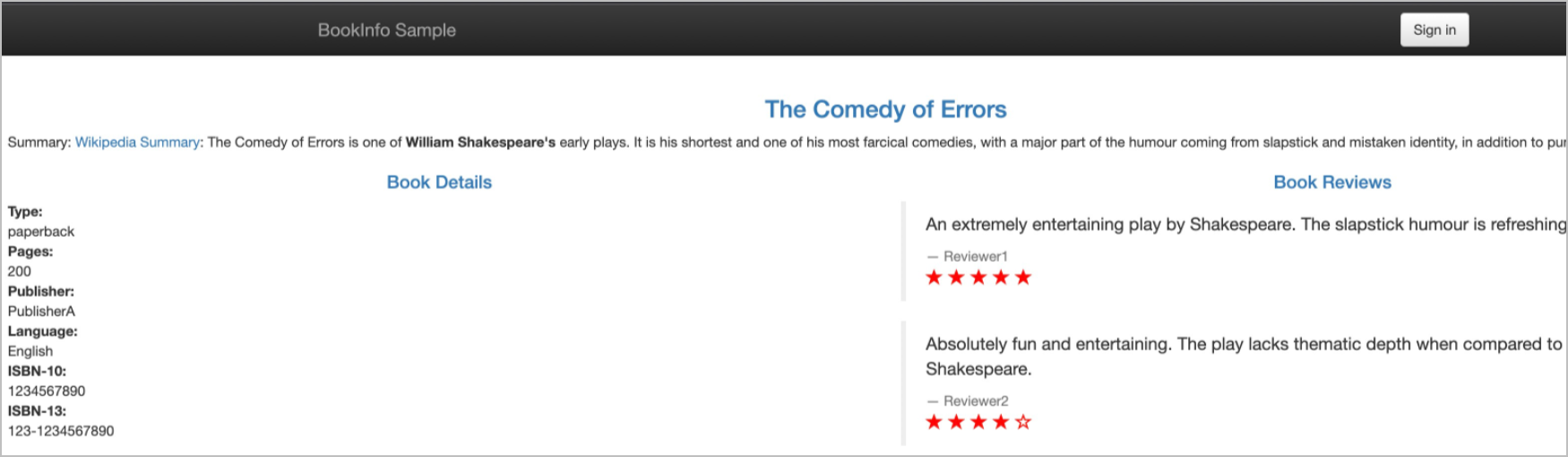

      各 URL を入力した後に Bookinfo アプリケーションのページが表示された場合、上記の構成が有効になります。この場合、複数の CLB インスタンスを使用してイングレスゲートウェイにアクセスできます。
