    ASM インスタンスにイングレス ゲートウェイを追加した後、インスタンスに関連付けられたクラスタにアプリケーションをデプロイできます。 このトピックでは、サンプル アプリケーション Bookinfo を ASM インスタンスに関連付けられた ACK クラスタにデプロイする方法について説明します。

    アプリケーションの説明

    この例では、Bookinfo という名前の書籍レビュー アプリケーションを使用します。 次の図は、アプリケーションのマイクロサービスモデルを示しています。

    Bookinfo アプリケーションは、次のマイクロサービスで構成されています。

    • Productpage: Details マイクロサービスと Reviews マイクロサービスを呼び出してページを生成します。

    • Details: 書籍に関する情報が含まれています。

    • Reviews: 書籍レビューが含まれており、Ratings マイクロサービスを呼び出す場合があります。

    • Ratings: 書籍レビューに基づいて生成された書籍の評価が含まれています。

    Reviews マイクロサービスには、次のバージョンがあります。

    • バージョン 1 は、Ratings マイクロサービスを呼び出しません。

    • バージョン 2 は、Ratings マイクロサービスを呼び出し、1 ～ 5 個の黒い星で書籍を評価します。

    • バージョン 3 は、Ratings マイクロサービスを呼び出し、1 ～ 5 個の赤い星で書籍を評価します。

    前提条件

    Bookinfo アプリケーションをデプロイする

    1. 次の内容で bookinfo.yaml ファイルを作成します。

      展開して YAML コンテンツを表示する

      apiVersion: v1
kind: Service
metadata:
  name: details
  labels:
    app: details
    service: details
spec:
  ports:
  - port: 9080
    name: http
  selector:
    app: details
---
apiVersion: v1
kind: ServiceAccount
metadata:
  name: bookinfo-details
  labels:
    account: details
---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: details-v1
  labels:
    app: details
    version: v1
spec:
  replicas: 1
  selector:
    matchLabels:
      app: details
      version: v1
  template:
    metadata:
      labels:
        app: details
        version: v1
    spec:
      serviceAccountName: bookinfo-details
      containers:
      - name: details
        image: registry-cn-hangzhou.ack.aliyuncs.com/ack-demo/examples-bookinfo-details-v1:1.20.1
        imagePullPolicy: IfNotPresent
        ports:
        - containerPort: 9080
---
##################################################################################################
# Ratings service
##################################################################################################
# 評価サービス

apiVersion: v1
kind: Service
metadata:
  name: ratings
  labels:
    app: ratings
    service: ratings
spec:
  ports:
  - port: 9080
    name: http
  selector:
    app: ratings
---
apiVersion: v1
kind: ServiceAccount
metadata:
  name: bookinfo-ratings
  labels:
    account: ratings
---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: ratings-v1
  labels:
    app: ratings
    version: v1
spec:
  replicas: 1
  selector:
    matchLabels:
      app: ratings
      version: v1
  template:
    metadata:
      labels:
        app: ratings
        version: v1
    spec:
      serviceAccountName: bookinfo-ratings
      containers:
      - name: ratings
        image: registry-cn-hangzhou.ack.aliyuncs.com/ack-demo/examples-bookinfo-ratings-v1:1.20.1
        imagePullPolicy: IfNotPresent
        ports:
        - containerPort: 9080
---
##################################################################################################
# Reviews service
##################################################################################################
# レビューサービス

apiVersion: v1
kind: Service
metadata:
  name: reviews
  labels:
    app: reviews
    service: reviews
spec:
  ports:
  - port: 9080
    name: http
  selector:
    app: reviews
---
apiVersion: v1
kind: ServiceAccount
metadata:
  name: bookinfo-reviews
  labels:
    account: reviews
---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: reviews-v1
  labels:
    app: reviews
    version: v1
spec:
  replicas: 1
  selector:
    matchLabels:
      app: reviews
      version: v1
  template:
    metadata:
      labels:
        app: reviews
        version: v1
    spec:
      serviceAccountName: bookinfo-reviews
      containers:
      - name: reviews
        image: registry-cn-hangzhou.ack.aliyuncs.com/ack-demo/examples-bookinfo-reviews-v1:1.20.1
        imagePullPolicy: IfNotPresent
        env:
        - name: LOG_DIR
          value: "/tmp/logs"
        ports:
        - containerPort: 9080
        volumeMounts:
        - name: tmp
          mountPath: /tmp
        - name: wlp-output
          mountPath: /opt/ibm/wlp/output
      volumes:
      - name: wlp-output
        emptyDir: {}
      - name: tmp
        emptyDir: {}
---
apiVersion: v1
kind: Service
metadata:
  name: reviews-v1
spec:
  ports:
  - port: 9080
    name: http
  selector:
    app: reviews
    version: v1
---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: reviews-v2
  labels:
    app: reviews
    version: v2
spec:
  replicas: 1
  selector:
    matchLabels:
      app: reviews
      version: v2
  template:
    metadata:
      labels:
        app: reviews
        version: v2
    spec:
      serviceAccountName: bookinfo-reviews
      containers:
      - name: reviews
        image: registry-cn-hangzhou.ack.aliyuncs.com/ack-demo/examples-bookinfo-reviews-v2:1.20.1
        imagePullPolicy: IfNotPresent
        env:
        - name: LOG_DIR
          value: "/tmp/logs"
        ports:
        - containerPort: 9080
        volumeMounts:
        - name: tmp
          mountPath: /tmp
        - name: wlp-output
          mountPath: /opt/ibm/wlp/output
      volumes:
      - name: wlp-output
        emptyDir: {}
      - name: tmp
        emptyDir: {}
---
apiVersion: v1
kind: Service
metadata:
  name: reviews-v2
spec:
  ports:
  - port: 9080
    name: http
  selector:
    app: reviews
    version: v2
---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: reviews-v3
  labels:
    app: reviews
    version: v3
spec:
  replicas: 1
  selector:
    matchLabels:
      app: reviews
      version: v3
  template:
    metadata:
      labels:
        app: reviews
        version: v3
    spec:
      serviceAccountName: bookinfo-reviews
      containers:
      - name: reviews
        image: registry-cn-hangzhou.ack.aliyuncs.com/ack-demo/examples-bookinfo-reviews-v3:1.20.1
        imagePullPolicy: IfNotPresent
        env:
        - name: LOG_DIR
          value: "/tmp/logs"
        ports:
        - containerPort: 9080
        volumeMounts:
        - name: tmp
          mountPath: /tmp
        - name: wlp-output
          mountPath: /opt/ibm/wlp/output
      volumes:
      - name: wlp-output
        emptyDir: {}
      - name: tmp
        emptyDir: {}
---
apiVersion: v1
kind: Service
metadata:
  name: reviews-v3
spec:
  ports:
  - port: 9080
    name: http
  selector:
    app: reviews
    version: v3
---
##################################################################################################
# Productpage services
##################################################################################################
# プロダクトページ サービス

apiVersion: v1
kind: Service
metadata:
  name: productpage
  labels:
    app: productpage
    service: productpage
spec:
  ports:
  - port: 9080
    name: http
  selector:
    app: productpage
---
apiVersion: v1
kind: ServiceAccount
metadata:
  name: bookinfo-productpage
  labels:
    account: productpage
---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: productpage-v1
  labels:
    app: productpage
    version: v1
spec:
  replicas: 1
  selector:
    matchLabels:
      app: productpage
      version: v1
  template:
    metadata:
      annotations:
        prometheus.io/scrape: "true"
        prometheus.io/port: "9080"
        prometheus.io/path: "/metrics"
      labels:
        app: productpage
        version: v1
    spec:
      serviceAccountName: bookinfo-productpage
      containers:
      - name: productpage
        image: registry-cn-hangzhou.ack.aliyuncs.com/ack-demo/examples-bookinfo-productpage-v1:1.20.1
        imagePullPolicy: IfNotPresent
        ports:
        - containerPort: 9080
        volumeMounts:
        - name: tmp
          mountPath: /tmp
      volumes:
      - name: tmp
        emptyDir: {}
---
apiVersion: v1
kind: Service
metadata:
  name: productpage-v1
spec:
  ports:
  - port: 9080
    name: http
  selector:
    app: productpage
    version: v1
---
apiVersion: v1
kind: Service
metadata:
  name: ratings-v1
spec:
  ports:
  - port: 9080
    name: http
  selector:
    app: ratings
    version: v1
---
apiVersion: v1
kind: Service
metadata:
  name: details-v1
spec:
  ports:
  - port: 9080
    name: http
  selector:
    app: details
    version: v1

    2. 次のコマンドを実行して、デフォルトの名前空間にサンプル アプリケーションをデプロイします。

      kubectl apply -f  bookinfo.yaml

    イングレス ゲートウェイをデプロイおよび構成する

    1. bookinfo-gateway.yaml ファイルを作成します。

      apiVersion: networking.istio.io/v1beta1
kind: Gateway
metadata:
  name: bookinfo-gateway
  namespace: default
spec:
  selector:
    istio: ingressgateway
  servers:
    - port:
        number: 80
        name: http
        protocol: HTTP
      hosts:
        - '*'
---
apiVersion: networking.istio.io/v1beta1
kind: VirtualService
metadata:
  name: vs-demo
  namespace: default
spec:
  hosts:
    - '*'
  http:
    - name: gw-to-productage
      match:
        - uri:
            exact: /productpage
        - uri:
            prefix: /static
        - uri:
            exact: /login
        - uri:
            exact: /logout
        - uri:
            prefix: /api/v1/products
      route:
        - destination:
            host: productpage
            port:
              number: 9080
  gateways:
    - bookinfo-gateway

    2. イングレス ゲートウェイをデプロイします。

      kubectl apply -f bookinfo-gateway.yaml

    アプリケーションにアクセスする

    設定したゲートウェイを介して Bookinfo productpage サービスに接続します。

    1. ゲートウェイの IP アドレスを取得します。

      echo $(kubectl -n istio-system get istiogateway ingressgateway -o jsonpath="{.status.GatewayAddress[0]}")

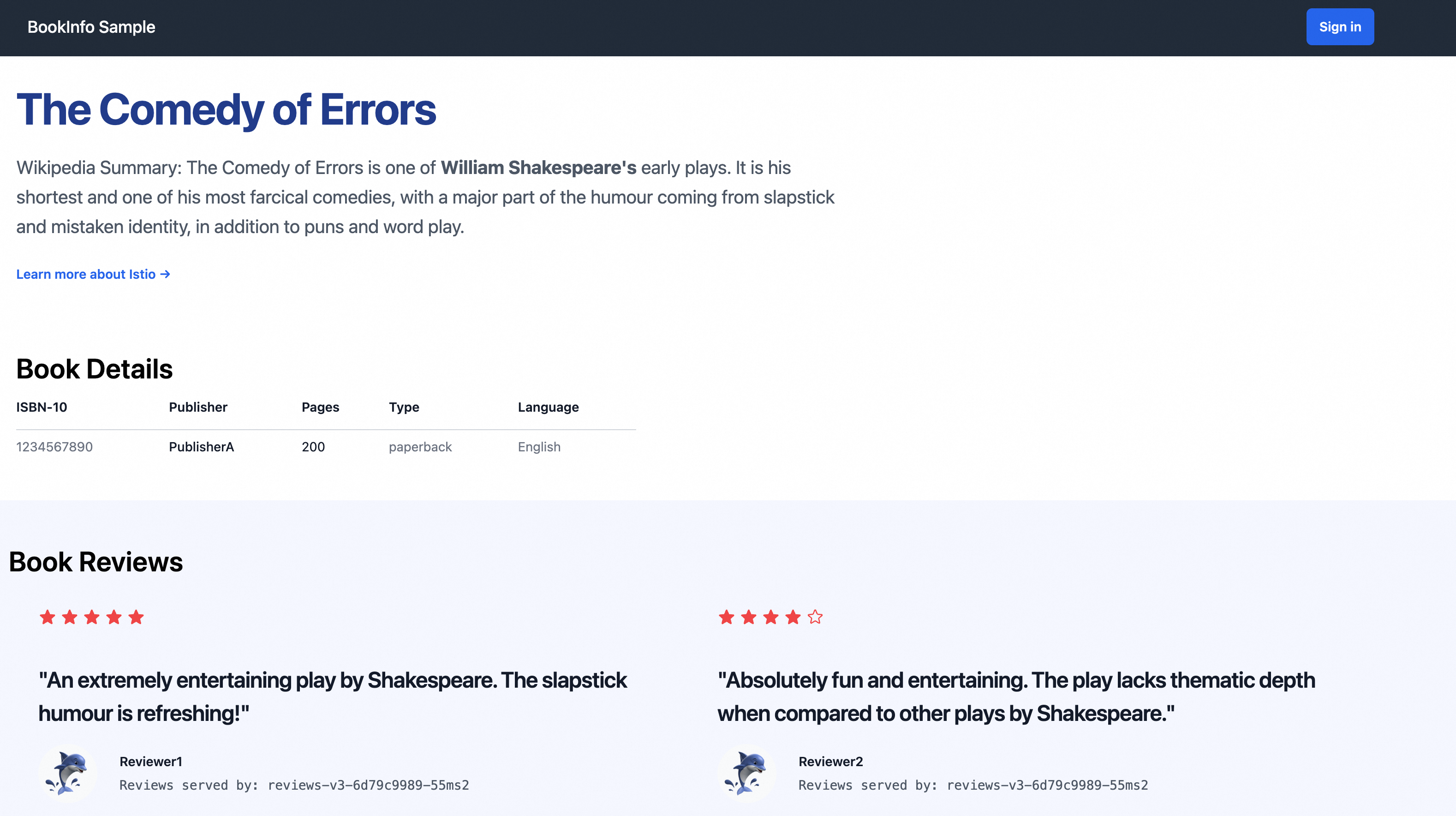

    2. ブラウザで http://{イングレス ゲートウェイの IP アドレス}/productpage にアクセスして、Bookinfo アプリケーションを表示します。


      ページを数回更新すると、[書籍レビュー] の下の評価が変化し、レビュー アプリケーションのバージョン v1、v2、v3 に対応していることがわかります。

    Bookinfo の Ambient モードを有効にする

    1. ASM コンソール にログインします。 左側のナビゲーションウィンドウで、[Service Mesh] > [メッシュ管理] を選択します。

    2. [メッシュ管理] ページで、ASM インスタンスの名前をクリックします。 左側のナビゲーションウィンドウで、[ASM インスタンス] > [グローバル名前空間] を選択します。

    3. [デフォルト] 名前空間の [データプレーンモード] 列で、[Ambient メッシュモードに切り替える] をクリックします。

      [グローバル名前空間][データプレーンモード]

    4. ブラウザで http://{イングレスゲートウェイの IP アドレス}/productpage にアクセスし、Bookinfo アプリケーションを表示します。サービスが引き続きアクセス可能で、すべての Bookinfo アプリケーションポッド間で mTLS 暗号化が有効になっていることを確認できます。

    メッシュトポロジーを表示する

    1. 監視メトリック収集を有効にします。

      1. [メッシュ管理] ページで、ASM インスタンスの名前をクリックします。 左側のナビゲーションウィンドウで、[可観測性管理センター] > [監視メトリック] を選択します。

      2. [Prometheus のマネージドサービスにメトリックを収集する] をクリックします。 [送信] ダイアログボックスで、クラスタ名を選択し、[OK] をクリックします。

        セルフマネージド Prometheus を使用している場合は、この手順をスキップできます。

    2. メッシュトポロジーを有効にします。

      1. [メッシュ管理] ページで、ASM インスタンスの名前をクリックします。 左側のナビゲーションウィンドウで、[可観測性管理センター] > [メッシュトポロジー] を選択します。

      2. [有効にする] をクリックします。 次のパラメータを使用してメッシュトポロジーを構成し、[有効化の確認] をクリックします。

        次の例は、ASM ゲートウェイを介してアクセスを構成する方法を示しています。

        構成項目

        値の例

        [サービスデプロイモード]

        Kubernetes クラスタ内のデータプレーン デプロイモード。

        マネージド デプロイモードを使用する場合、Serverless ASM ゲートウェイを介したアクセスのみがサポートされます。

        [可観測性クラスタ]

        c6118d720xxxxxxxxxxxxxx58410a9c7d0。

        [Prometheus スクレイプアドレス]

        このパラメータはこの例では無視されます。

        セルフマネージド Prometheus を使用している場合は、ここに読み取りアドレスを入力します。

        複数のクラスタが ASM に追加されている場合は、最初に 集約インスタンス を作成し、集約インスタンスの読み取りアドレスを入力する必要があります。

        [ID 認証 - ログイン方法]

        [トークン]

        [エントリ]

        [ASM]。

        • [ASM ゲートウェイを選択]: イングレス ゲートウェイ名を選択します。この例では ingressgateway です。

        • [ASM ゲートウェイポートを選択]: 443 を選択します。

          ゲートウェイを編集して、メッシュトポロジー専用のポートを追加することもできます。

    3. テストトラフィックを送信して、トラフィックトポロジー図を生成します。

      export GATEWAY_ADDRESS=$(kubectl -n istio-system get istiogateway ingressgateway -o jsonpath="{.status.GatewayAddress[0]}")
for i in $(seq 1 100); do
  echo "Request $i: $(curl -sSI -o /dev/null -w "%{http_code}" "http://${GATEWAY_ADDRESS}:80/productpage")"
done

    4. [メッシュトポロジー] ページの [ログイン方法] セクションで、[ログイン トークンを表示] をクリックし、トークンコンテンツをコピーします。

    5. [トポロジーアドレス] の後にある [ASM メッシュトポロジーにアクセス] をクリックします。 [Kiali] ページで、コピーしたコンテンツを [トークン] 入力ボックスに貼り付けて、[ログイン] をクリックします。
