メトリックデータをクエリし、セルフマネージド Grafana システムのデータソースを設定する - Application Real-Time Monitoring Service

Alibaba Cloud Managed Service for Prometheus では、複数のシナリオでメトリックデータをクエリできます。このトピックでは、Managed Service for Prometheus コンソールでメトリックデータをクエリする方法、Prometheus HTTP API を使用してデータを取得する方法、セルフマネージド Grafana システムの Prometheus データソースを設定する方法、およびセルフマネージド Prometheus システムのリモート読み取りエンドポイントを設定する方法について説明します。

前提条件

Managed Service for Prometheus がアクティブ化されています。少なくとも 1 つのコンポーネントが有効になっています。詳細については、コンポーネントの管理を参照してください。

Managed Service for Prometheus コンソールを使用してメトリックデータをクエリする

ARMS console にログオンします。
左側のナビゲーションペインで、統合管理 をクリックします。
統合管理 ページの 統合環境 タブで、管理する環境の名前をクリックします。
環境の詳細ページで、メトリックスエクスプローラー タブをクリックします。

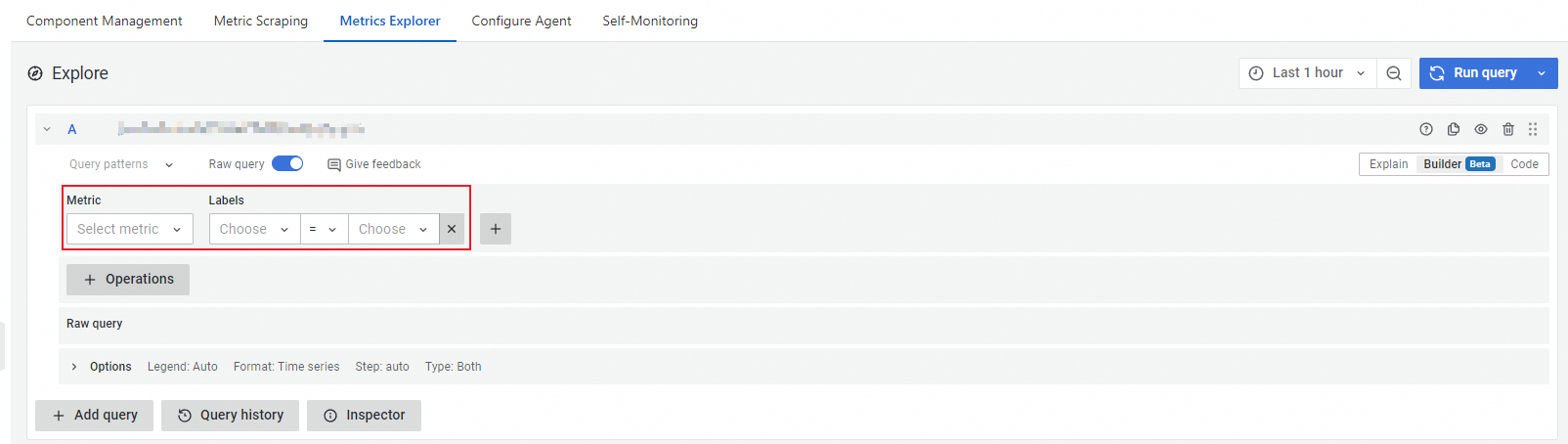

探索セクションで、メトリック ドロップダウンリストからメトリックを選択し、ラベル フィールドにキーと値のペアを追加します。次に、クエリの実行 をクリックします。
説明
- をクリックして、クエリする時間範囲を選択します。デフォルトでは、1 時間以内のデータがクエリされます。
- + 操作 をクリックして、sum()、irate()、absent() などの PromQL 関数を追加します。詳細については、Prometheus のドキュメントを参照してください。
- コード モードに変更して、PromQL ステートメントを手動で入力します。PromQL 構文の詳細については、Prometheus のドキュメントを参照してください。

Prometheus HTTP API を使用してメトリックデータを取得する

手順 1: HTTP API URL を取得する

ARMS console にログオンします。
左側のナビゲーションペインで、Managed Service for Prometheus > インスタンス を選択します。
上部のナビゲーションバーで、Prometheus インスタンスが存在するリージョンを選択します。インスタンス ページで、インスタンスを見つけ、アクション 列の設定をクリックします。
表示されるページの設定タブで、HTTP API URL (grafana 読み取り URL) セクションで パブリック または インターナル HTTP API URL を選択します。
説明
データ読み取りのセキュリティを向上させる場合は、トークンの生成 をクリックして、Prometheus インスタンスのトークンを取得します。トークンが生成された後、HTTP リクエストを開始するたびにトークンを設定する必要があります。そうしないと、Prometheus インスタンスの監視データを読み取ることができません。

手順 2: HTTP API URL を使用して監視データを取得する

次の例は、Prometheus 監視データをクエリする方法を示しています。Prometheus HTTP API を使用して Prometheus 監視データをクエリする方法の詳細については、Prometheus のドキュメントを参照してください。

説明

{HTTP API} および {Token} を、HTTP API URL の HTTP API とトークンに置き換えます。
{PromQL} を PromQL ステートメントに置き換えます。

例:

curl -H "Authorization:{Token}" "{HTTP API}/api/v1/query?query={PromQL}&time=1709171676&timeout=1000"

セルフマネージド Grafana システムの Prometheus データソースを設定する

手順 1: Prometheus サーバーの URL を取得する

Prometheus サーバーの URL を取得する方法については、手順 1: HTTP API URL を取得するを参照してください。

手順 2: セルフマネージド Grafana システムのデータソースを設定する

説明

この例では、セルフマネージド Grafana v10.0.x システムを使用しています。

Grafana システムに管理者としてログオンします。
説明
セルフマネージド Grafana システムに初めてログオンする場合は、初期ユーザー名とパスワード (どちらも admin) を使用します。次に、プロンプトが表示されたら、Grafana システムのパスワードを変更します。
Grafana システムにログオンした後、左上隅にあるアイコンをクリックします。
左側のナビゲーションペインで、構成 > データソース を選択します。
データソース ページで、データソースを追加 をクリックします。
データソースを追加 ページで、Prometheus をクリックします。

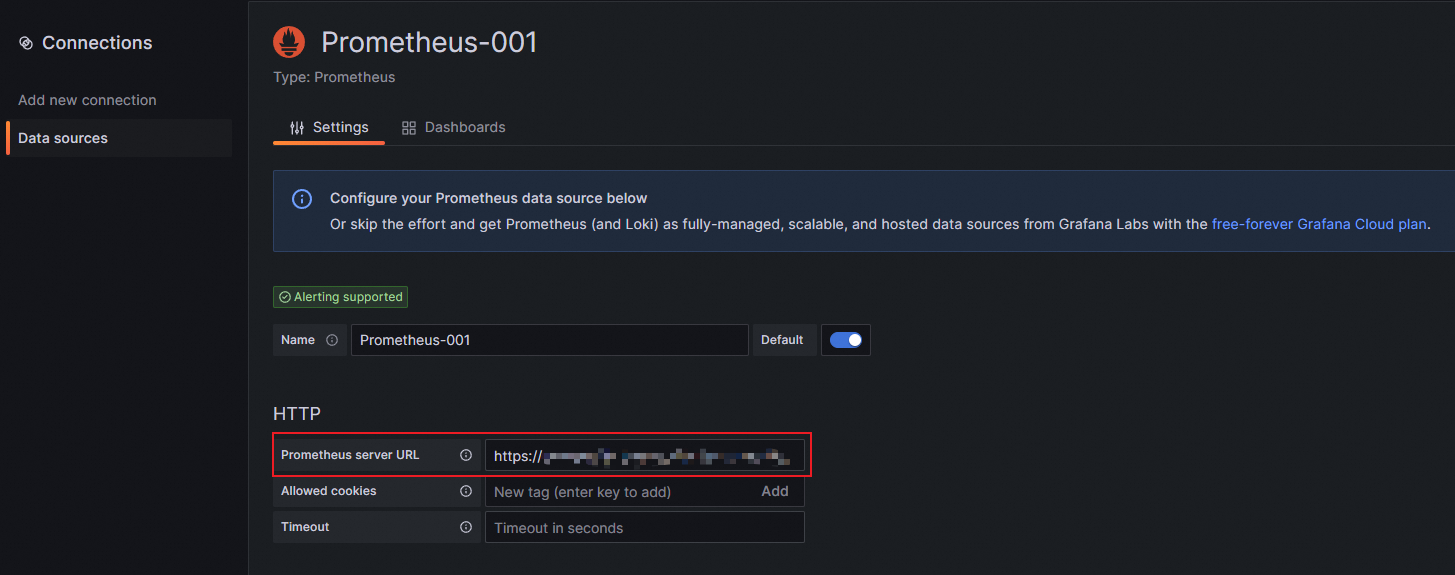

設定タブで、名前フィールドにダッシュボード名を入力し、HTTP セクションの Prometheus サーバー URL フィールドに手順 1: Prometheus サーバーの URL を取得するで取得した Prometheus サーバー URL を入力します。
説明
トークンを生成した場合は、カスタム HTTP ヘッダー セクションで + ヘッダーを追加 をクリックし、ヘッダー パラメーターを Authorization に設定し、値パラメーターを手順 1: Prometheus サーバーの URL を取得するで生成したトークンに設定します。
保存してテスト をクリックします。

手順 3: 結果を確認する

Grafana システムに管理者としてログオンします。
ページの左上隅にあるアイコンをクリックします。左側のナビゲーションペインで、ダッシュボード をクリックします。
ダッシュボード ページで、新規をクリックし、ドロップダウンメニューから 新規ダッシュボード を選択します。
+ ビジュアライゼーションを追加 をクリックします。データソースを選択 ページで、カスタムデータソースを選択します。

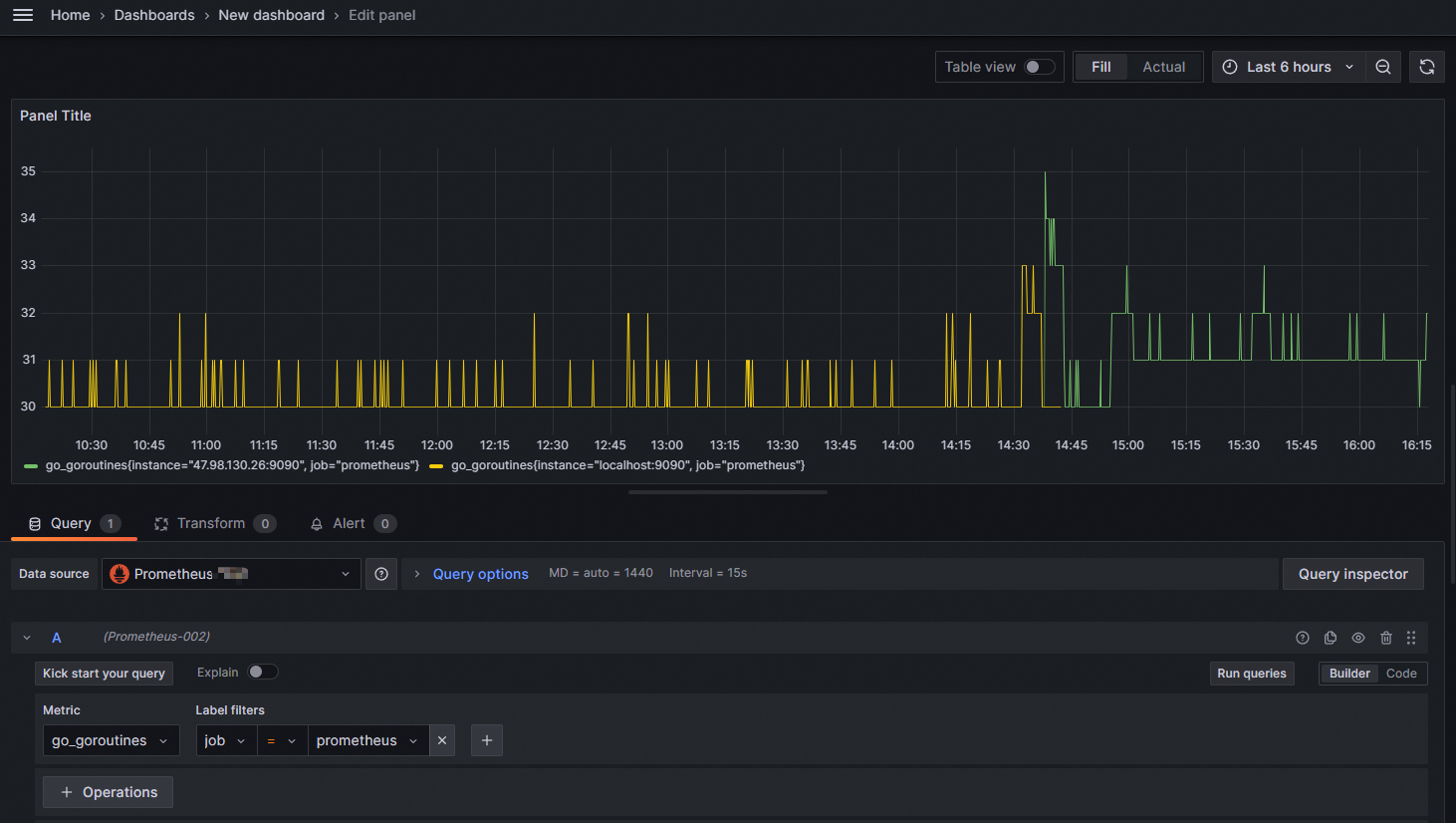

A セクションで、メトリック フィールドにメトリック名を入力し、Enter キーを押します。メトリックのチャートが表示された場合は、Prometheus データソースが追加されています。
説明
チャートが表示されない場合は、Prometheus データソースの追加に失敗しています。API URL またはトークンが有効かどうか、およびデータソースに監視データがあるかどうかを確認してください。

セルフマネージド Prometheus システムのリモート読み取りエンドポイントを設定する

制限

Managed Service for Prometheus リモート書き込みは HTTP/2 をサポートしていません。

手順 1: リモート読み取りエンドポイントを取得する

ARMS console にログオンします。
左側のナビゲーションペインで、Managed Service for Prometheus > インスタンス を選択します。
上部のナビゲーションバーで、Prometheus インスタンスが存在するリージョンを選択します。インスタンス ページで、インスタンスを見つけ、アクション 列の設定をクリックします。
設定タブで、パブリックまたは内部リモート読み取りエンドポイントを選択します。

手順 2: リモート読み取りエンドポイントを設定する

Prometheus 公式 Web サイトにアクセスして、オープンソース Prometheus をダウンロードします。
Prometheus インストールパッケージを解凍します。
Prometheus 構成ファイル prometheus.yml を開き、ファイルの末尾に次のコンテンツを追加し、remote_read.url を手順 1 で取得したリモート読み取りエンドポイントに置き換え、ファイルを保存し、オープンソース Prometheus を起動します。
```
remote_read:
  # リモート読み取りエンドポイントを入力します。
  - url: "http://xx-xxx.aliyuncs.com:9443/xxx/api/v1/read"
    read_recent: true
```

手順 3: オープンソース Prometheus で Managed Service for Prometheus のデータを表示する

ブラウザーで http://localhost:9090 にアクセスし、検索ボックスにメトリック名を入力し、ページの右側にある実行をクリックして、Managed Service for Prometheus の監視データをリモートで読み取ります。
