Alibaba Cloud Linux 3でポリシーベースのルートを設定し、送信元IPアドレスに基づいてトラフィックを転送する - Alibaba Cloud Linux

Alibaba Cloud Linux 3を実行するElastic Compute Service (ECS) インスタンスの場合、デフォルトのルーティングアルゴリズムは、パケットの宛先IPアドレスに基づいてルートを選択します。その結果、システムは、常に、eth1などのセカンダリNICの代わりに、eth0などのプライマリネットワークインターフェースコントローラ (NIC) を使用して、セカンダリNICから発生し、セカンダリNICのサブネットに宛てられたトラフィックを送信する。上記の問題を解決するには、送信元IPアドレスに基づいてトラフィックを転送するポリシーベースのルートを設定します。

ポリシーベースのルートの設定

デフォルトでは、Alibaba Cloud Linux 3ではNetworkManagerがNICの設定に使用されます。ポリシーベースのルートを設定するには、NetworkManagerが提供するnmcliツールを使用することを推奨します。このセクションでは、eth1セカンダリNICのポリシーベースのルートを設定する方法について説明します。

永続的なポリシーベースのルートの設定

ECSインスタンスに永続的なポリシーベースのルートを設定した場合、インスタンスを再起動した後もルートは有効なままです。

次のコマンドを実行して、config_dual_traffic.shファイルを作成して開きます。
```
sudo vim config_dual_traffic.sh
```

Iキーを押してInsertモードに入り、次のコンテンツをconfig_dual_traffic.shファイルにコピーします。

#!/bin/bash

# Target NIC name
NIC=$1

# URL for metaserver
BASE_URL="http://100.100.100.200/latest/meta-data/network/interfaces/macs"

# MAC/IP address/netmask/gateway for NIC
MAC=$(cat /sys/class/net/$NIC/address)
IP_ADDRESS=$(curl $BASE_URL/$MAC/primary-ip-address)
NETMASK=$(curl $BASE_URL/$MAC/netmask)
GATEWAY=$(curl $BASE_URL/$MAC/gateway)

# 255.255.255.0 to /24
netmask_to_cidr() {
    local binary_mask=""

    IFS='.' read -ra ADDR <<<"$NETMASK"
    for octet in "${ADDR[@]}"; do
        binary_mask+=$(echo "obase=2; $octet" | bc)
    done

    local cidr=0
    for ((i=0; i<${#binary_mask}; i++)); do
        if [ "${binary_mask:$i:1}" == "1" ]; then
            ((cidr++))
        fi
    done

    echo "$cidr"
}

CIDR=$(netmask_to_cidr $NETMASK)
NETWORK_ADDRESS=$(ipcalc -n $IP_ADDRESS $NETMASK | cut -d= -f2)
IP_CIDR="${NETWORK_ADDRESS}/${CIDR}"

# Connection name for NIC
CONNECTION_NAME=$(nmcli -g NAME,DEVICE connection show | grep $NIC | awk -F: '{print $1}')

echo "NIC name: $NIC"
echo "mac addrss: $MAC"
echo "ip address: $IP_ADDRESS"
echo "netmask: $NETMASK"
echo "IP_CIDR: $IP_CIDR"
echo "default gateway: $GATEWAY"
echo "connection: $CONNECTION_NAME"

nmcli connection modify "$CONNECTION_NAME" +ipv4.routing-rules "priority 100 from $IP_ADDRESS table 200"
nmcli connection modify "$CONNECTION_NAME" +ipv4.routes "0.0.0.0/0 $GATEWAY table=200"
nmcli connection modify "$CONNECTION_NAME" +ipv4.routes "$IP_CIDR table=200"
nmcli connection up "$CONNECTION_NAME"

echo "The dual network card sending network configuration is completed."

Escキーを押して :wqと入力し、enterキーを押してファイルを保存して閉じます。
次のコマンドを実行して、eth1セカンダリNICに設定されているポリシーベースのルートを有効にします。
eth1を実際のNIC名に置き換えます。
```
sudo sh config_dual_traffic.sh eth1
```
次のコマンドを実行して、ルーティングルールとルートエントリを表示します。
```
ip rule
ip route show table 200
```

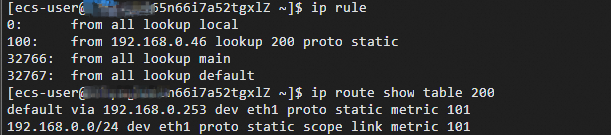

次のコマンド出力は、ポリシーベースのルートが設定されていることを示します。

一時的なポリシーベースのルートの設定

ECSインスタンスに一時的なポリシーベースのルートを設定した場合、インスタンスを再起動するとルートは無効になります。

次のコマンドを実行して、config_dual_traffic.shファイルを作成して開きます。
```
sudo vim config_dual_traffic.sh
```

Iキーを押してInsertモードに入り、次のコンテンツをconfig_dual_traffic.shファイルにコピーします。

#!/bin/bash

# Target NIC name
NIC=$1

# URL for metaserver
BASE_URL="http://100.100.100.200/latest/meta-data/network/interfaces/macs"

# MAC/IP address/netmask/gateway for NIC
MAC=$(cat /sys/class/net/$NIC/address)
IP_ADDRESS=$(curl $BASE_URL/$MAC/primary-ip-address)
NETMASK=$(curl $BASE_URL/$MAC/netmask)
GATEWAY=$(curl $BASE_URL/$MAC/gateway)

# 255.255.255.0 to /24
netmask_to_cidr() {
    local binary_mask=""

    IFS='.' read -ra ADDR <<<"$NETMASK"
    for octet in "${ADDR[@]}"; do
        binary_mask+=$(echo "obase=2; $octet" | bc)
    done

    local cidr=0
    for ((i=0; i<${#binary_mask}; i++)); do
        if [ "${binary_mask:$i:1}" == "1" ]; then
            ((cidr++))
        fi
    done

    echo "$cidr"
}

CIDR=$(netmask_to_cidr $NETMASK)
NETWORK_ADDRESS=$(ipcalc -n $IP_ADDRESS $NETMASK | cut -d= -f2)
IP_CIDR="${NETWORK_ADDRESS}/${CIDR}"

# Device name for NIC
DEVICE_NAME=$(nmcli -g NAME,DEVICE connection show | grep $NIC | awk -F: '{print $2}')

echo "NIC name: $NIC"
echo "mac addrss: $MAC"
echo "ip address: $IP_ADDRESS"
echo "netmask: $NETMASK"
echo "IP_CIDR: $IP_CIDR"
echo "default gateway: $GATEWAY"
echo "device: $DEVICE_NAME"

nmcli device modify "$DEVICE_NAME" +ipv4.routing-rules "priority 100 from $IP_ADDRESS table 200"
nmcli device modify "$DEVICE_NAME" +ipv4.routes "0.0.0.0/0 $GATEWAY table=200"
nmcli device modify "$DEVICE_NAME" +ipv4.routes "$IP_CIDR table=200"

echo "The dual network card sending network configuration is completed."

Escキーを押して :wqと入力し、enterキーを押してファイルを保存して閉じます。
次のコマンドを実行して、eth1セカンダリNICに設定されているポリシーベースのルートを有効にします。
eth1を実際のNIC名に置き換えます。
```
sudo sh config_dual_traffic.sh eth1
```
次のコマンドを実行して、ルーティングルールとルートエントリを表示します。
```
ip rule
ip route show table 200
```
次のコマンド出力は、ポリシーベースのルートが設定されていることを示します。
