ACK One で ASM を有効にして、マルチクラスタアプリケーションの配布とトラフィック管理を実装する - Container Service for Kubernetes

Distributed Cloud Container Platform for Kubernetes（ACK One）でサービスメッシュ（ASM）を有効にし、ACK One をマルチクラスタアプリケーションの配布とトラフィック管理のためのワンストッププラットフォームとして使用できます。このトピックでは、ACK One の Fleet インスタンスを使用して、マルチクラスタアプリケーションの配布とトラフィック管理を実装する方法について説明します。

前提条件

ACK One Fleet インスタンスでサービスメッシュが有効になっている。
1 つのクラスタが Fleet インスタンスに関連付けられている。
Distributed Cloud Container Platform for Kubernetes（ACK One）コンソールで Fleet インスタンスの kubeconfig ファイルを取得し、kubectl クライアントが Fleet インスタンスに接続されている。

背景情報

次の例は、Fleet インスタンスを使用して Rollouts アプリケーションを関連付けられたクラスタに配布し、トラフィック分散ルールを構成して異なるアプリケーションバージョンへのトラフィックを管理する方法を示しています。アプリケーションを複数の関連付けられたクラスタに配布する方法の詳細については、「アプリケーションの配布」をご参照ください。

次の図は、例を示しています。

次の図の丸で囲まれた番号 1 でマークされた接続は、デプロイメント、サービス、ConfigMap などの Kubernetes リソースを関連付けられたクラスタに配布できることを示しています。
次の図の丸で囲まれた番号 2 でマークされた接続は、トラフィック分散ルールを構成して、関連付けられたクラスタへのトラフィックを管理できることを示しています。Service Meshインスタンスの kubeconfig ファイルを使用する必要はありません。次のトラフィック分散ルールがサポートされています。
- Destinationrules
- Envoyfilters
- Gateways
- Serviceentries
- Sidecars
- Virtualservices
- Workloadentries
- Workloadgroups
次の図の丸で囲まれた番号 3 でマークされた接続は、ゲートウェイの IP アドレスを使用してアプリケーションにアクセスできることを示しています。リクエストは、トラフィック分散ルールに基づいて転送されます。

手順

ステップ 1: アプリケーションを作成する

次のコマンドを実行して、デフォルトの名前空間に対して自動サイドカーインジェクションを有効にします。
```
kubectl label namespace default istio-injection=enabled
```

podinfo-meta.yaml という名前のファイルを作成し、次の内容をファイルにコピーします。このファイルは、アプリケーションのデプロイに必要な Kubernetes リソースを定義します。

podinfo-meta.yaml ファイルを表示する

apiVersion: v1
kind: Service
metadata:
  name: podinfo
  labels:
    app: podinfo
    service: podinfo
spec:
  selector:
    app: podinfo
  ports:
    - protocol: TCP
      port: 80
      targetPort: 8080
---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: podinfo-green
  labels:
    app: podinfo
    version: green
spec:
  replicas: 4
  minReadySeconds: 5
  revisionHistoryLimit: 5
  progressDeadlineSeconds: 60
  strategy:
    rollingUpdate:
      maxUnavailable: 1
    type: RollingUpdate
  selector:
    matchLabels:
      app: podinfo
      version: green
  template:
    metadata:
      labels:
        app: podinfo
        version: green
    spec:
      containers:
        - name: podinfod
          image: registry.cn-hangzhou.aliyuncs.com/acs/rollouts-demo:green
          imagePullPolicy: IfNotPresent
          ports:
            - name: http
              containerPort: 8080
              protocol: TCP
          readinessProbe:
            tcpSocket:
              port: 8080
            initialDelaySeconds: 5
            timeoutSeconds: 5


---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: podinfo-blue
  labels:
    app: podinfo
    version: blue
spec:
  replicas: 4
  minReadySeconds: 5
  revisionHistoryLimit: 5
  progressDeadlineSeconds: 60
  strategy:
    rollingUpdate:
      maxUnavailable: 1
    type: RollingUpdate
  selector:
    matchLabels:
      app: podinfo
      version: blue
  template:
    metadata:
      labels:
        app: podinfo
        version: blue
    spec:
      containers:
        - name: podinfod
          image: registry.cn-hangzhou.aliyuncs.com/acs/rollouts-demo:blue
          imagePullPolicy: IfNotPresent
          ports:
            - name: http
              containerPort: 8080
              protocol: TCP
          readinessProbe:
            tcpSocket:
              port: 8080
            initialDelaySeconds: 5
            timeoutSeconds: 5

次のコマンドを実行して、Fleet インスタンスにリソースを作成します。
```
kubectl apply -f podinfo-meta.yaml
```
次のコマンドを実行して、Fleet インスタンスに関連付けられているクラスタに関する情報をクエリします。
AMC コマンドラインツールの詳細については、「AMC コマンドラインの使用」をご参照ください。
```
kubectl amc get managedclusters
```
予期される出力:
```
Name                                Alias       HubAccepted
c5f4110f2ad88499583fc76cc568a****   ack-hy-01   true
c7f78dd3b09a146b8b750b4c1c51d****   ack-hy-02   true
```

podinfo-app.yaml という名前のファイルを作成し、次の内容をファイルにコピーします。このファイルは、podinfo という名前のオープンソース KubeVela アプリケーションを定義します。

次のコードブロックの <clusterid1> と <clusterid2> を、前のステップで取得したクラスタ ID に置き換えます。

apiVersion: core.oam.dev/v1beta1
kind: Application
metadata:
  name: podinfo
  namespace: default
  annotations:
    app.oam.dev/publishVersion: version1
spec:
  components:
    - name: podinfo
      type: ref-objects
      properties:
        objects:
          - apiVersion: apps/v1
            kind: Deployment
            name: podinfo-blue
          - apiVersion: apps/v1
            kind: Deployment
            name: podinfo-green
          - apiVersion: v1
            kind: Service
            name: podinfo
  policies:
    - type: topology
      name: podinfo-clusters
      properties:
        clusters: ["<clusterid1>","<clusterid2>"]  # アプリケーションをデプロイするクラスタの名前を指定します。クラスタ名を追加したり、既存のクラスタ名を変更したりできます。

次のコマンドを実行して、podinfo という名前のアプリケーションを Fleet インスタンスにデプロイします。
```
kubectl apply -f podinfo-app.yaml
```

ステップ 2: ゲートウェイルールを構成し、仮想サービスを作成する。

ACK One コンソールにログインし、Service Meshイングレスゲートウェイを作成します。詳細については、「イングレスゲートウェイを作成する」をご参照ください。

podinfo-gateway.yaml という名前のファイルを作成し、次の内容をファイルにコピーします。

apiVersion: networking.istio.io/v1alpha3
kind: Gateway
metadata:
  name: podinfo-gateway
spec:
  selector:
    istio: ingressgateway
  servers:
  - port:
      number: 80
      name: http
      protocol: HTTP
    hosts:
    - "*"

次のコマンドを実行して、Fleet インスタンスに Istio ゲートウェイを作成します。
```
kubectl apply -f podinfo-gateway.yaml
```

virtual-service-all-blue.yaml という名前のファイルを作成し、次の内容をファイルにコピーします。

apiVersion: networking.istio.io/v1alpha3
kind: VirtualService
metadata:
  name: podinfo
spec:
  hosts:
  - "*"
  gateways:
  - podinfo-gateway
  http:
  - match:
    - uri:
        prefix: /
    route:
    - destination:
        host: podinfo
        subset: blue
        port:
          number: 80

次のコマンドを実行して、Fleet インスタンスに仮想サービスを作成します。
```
kubectl apply -f virtual-service-all-blue.yaml
```

destination-rule-all.yaml という名前のファイルを作成し、次の内容をファイルにコピーします。

apiVersion: networking.istio.io/v1alpha3
kind: DestinationRule
metadata:
  name: podinfo
spec:
  host: podinfo
  trafficPolicy:
    outlierDetection:
      baseEjectionTime: 30s
      consecutiveErrors: 7
      interval: 30s
  subsets:
  - name: blue
    labels:
      version: blue
  - name: green
    labels:
      version: green

次のコマンドを実行して、Fleet インスタンスに宛先ルールを作成します。
```
kubectl apply -f destination-rule-all.yaml
```

ステップ 3: 結果を確認する

次のコマンドを実行して、ASM ゲートウェイの IP アドレスをクエリします。

AMC コマンドラインツールの詳細については、「AMC コマンドラインの使用」をご参照ください。

kubectl amc get svc -n istio-system -m <関連付けられたクラスタの名前>

予期される出力:

Run on ManagedCluster c5f4110f2ad88499583fc76cc568a**** (ack-hy-01)
NAME                     TYPE           CLUSTER-IP      EXTERNAL-IP      PORT(S)                      AGE
istio-ingressgateway     LoadBalancer   10.12.1**.***   47.113.***.***   80:30315/TCP,443:32***/TCP   47h
Run on ManagedCluster c7f78dd3b09a146b8b750b4c1c51d**** (ack-hy-02)
NAME                     TYPE           CLUSTER-IP     EXTERNAL-IP      PORT(S)                      AGE
istio-ingressgateway     LoadBalancer   10.75.9**.***   47.113.***.***   80:32101/TCP,443:30***/TCP   47h

ブラウザのアドレスバーに http://<ASM ゲートウェイの IP アドレス>/ と入力します。

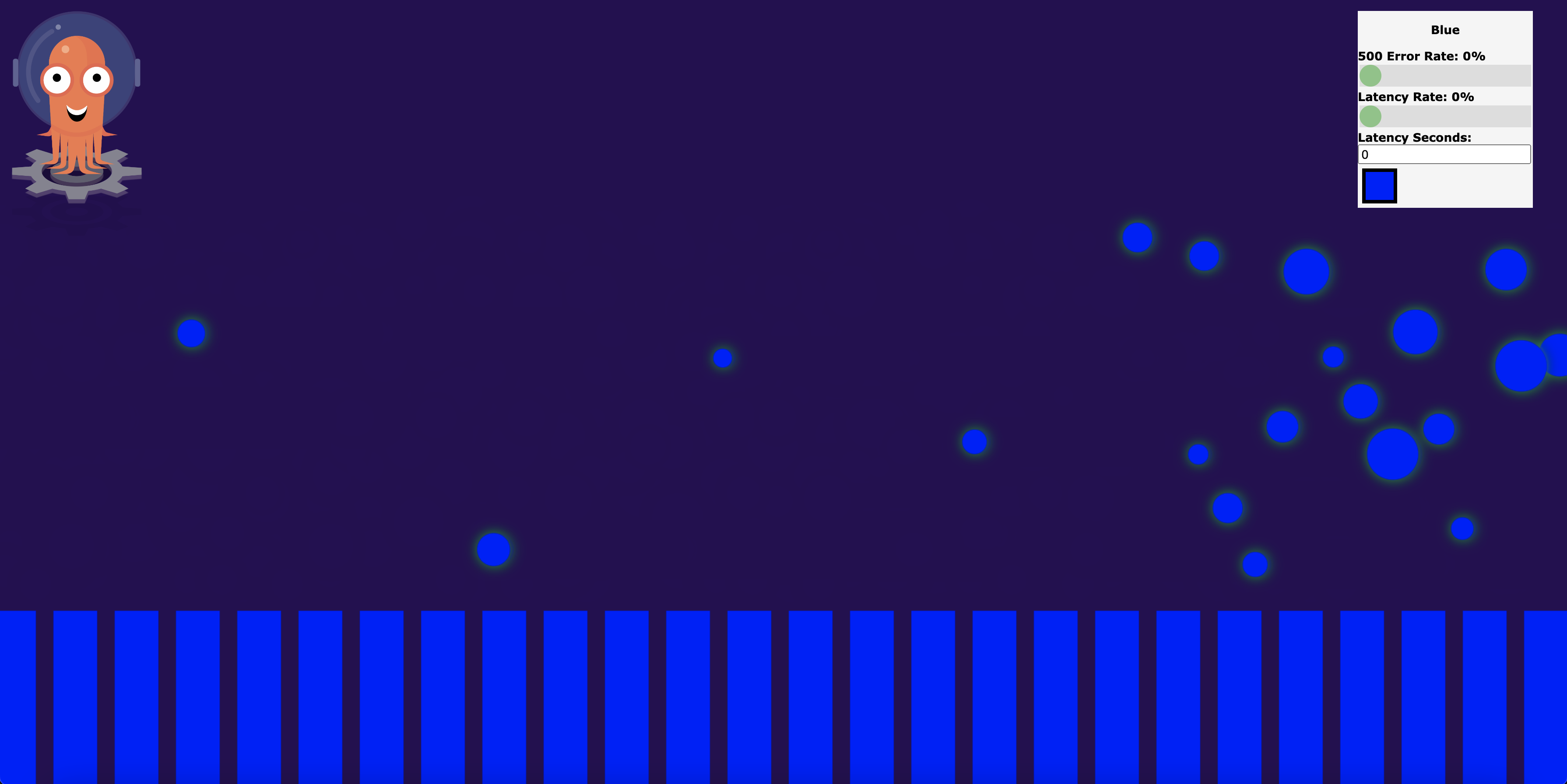

<ASM ゲートウェイの IP アドレス> を前のステップで取得した EXTERNAL-IP に置き換えます。次の図は、表示される Web ページを示しています。この例では、アプリケーションの blue バージョンにアクセスしています。
仮想サービスを作成して、アプリケーションの異なるバージョンのトラフィック比率を構成します。
1. virtual-service-green-blue-80-20.yaml という名前のファイルを作成し、次の内容をファイルにコピーします。
  この例では、green バージョンの重みは 80 に設定され、blue バージョンの重みは 20 に設定されています。
```
apiVersion: networking.istio.io/v1alpha3
kind: VirtualService
metadata:
  name: podinfo
spec:
  hosts:
  - "*"
  gateways:
  - podinfo-gateway
  http:
  - match:
    - uri:
        prefix: /
    route:
    - destination:
        host: podinfo
        subset: green
        port:
          number: 80
      weight: 80
    - destination:
        host: podinfo
        subset: blue
        port:
          number: 80
      weight: 20
```
2. 次のコマンドを実行して、Fleet インスタンスに仮想サービスを作成します。
```
kubectl apply -f virtual-service-green-blue-80-20.yaml
```
ブラウザのアドレスバーに http://<ASM ゲートウェイの IP アドレス>/ と入力します。

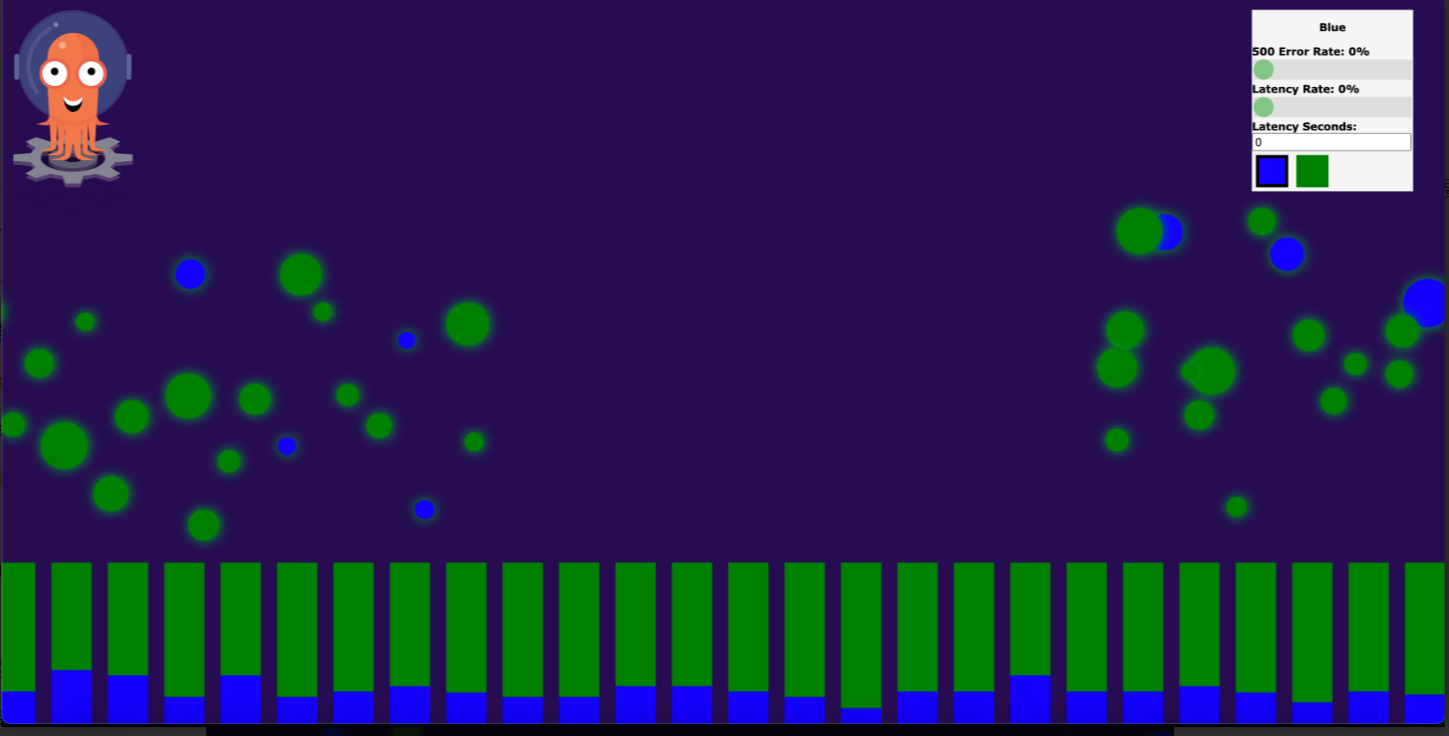

結果は、トラフィックの 80% が green バージョンに転送され、トラフィックの 20% が blue バージョンに転送されることを示しています。
