Container Service for Kubernetes:ApplicationSet を使用して複数環境デプロイとアプリケーション依存関係を調整する

背景情報

Web アプリケーションは、フロントエンド、バックエンド、データベースの 3 つの部分で構成されています。デプロイ時には、データベース > バックエンド > フロントエンドの順序でデプロイして、適切な依存関係管理を確保する必要があります。 Distributed Cloud Container Platform for Kubernetes (ACK One) GitOps を使用してこのようなアプリケーションをデプロイする場合、各コンポーネント (データベース/バックエンド/フロントエンド) は Argo CD アプリケーションに対応します。複数のアプリケーション間のデプロイ依存関係を処理する必要があります。

ApplicationSet は、マルチクラスターアプリケーションのオーケストレーションを簡素化します。単一のアプリケーションオーケストレーションテンプレートに基づいて、1 つ以上のアプリケーションを自動的に生成します。 ApplicationSet は、アプリケーションのマルチクラスターまたは複数環境デプロイ (開発/ステージング/本番) の管理によく使用されます。

アプリケーション依存関係管理と複数環境デプロイの要件は複雑です。このトピックでは、アプリケーションの依存関係と複数環境デプロイメントの統合管理を目的とした ApplicationSet の高度な使用方法を紹介します。次のセクションでは、その仕組みについて説明します。

1. Matrix Generator を使用して複数環境デプロイ (開発/ステージング) 用のアプリケーションを定義し、アプリケーションにラベルを追加して名前を識別します。

2. rollingSync で依存関係を持つアプリケーションの作成順序を定義します。たとえば、最初に app1 をデプロイし、次に app2 をデプロイします。

構成後、デプロイは定義された順序で進行します。dev-app1>dev-app2>staging-app1>staging-app2。次の図を参照してください。

manifests
└── apps
    ├── env
    │   ├── dev
    │   │   └── config.json
    │   └── staging
    │       └── config.json
    ├── app1
    │   ├── base
    │   │   ├── deployment.yaml
    │   │   ├── kustomization.yaml
    │   │   └── service.yaml
    │   └── overlay
    │       ├── dev
    │       │   └── bj
    │       │       ├── deployment.yaml
    │       │       └── kustomization.yaml
    │       └── staging
    │           └── bj
    │               ├── deployment.yaml
    │               └── kustomization.yaml
    └── app2
        ├── base
        │   ├── deployment.yaml
        │   ├── kustomization.yaml
        │   └── service.yaml
        └── overlay
            ├── dev
            │   └── bj
            │       ├── deployment.yaml
            │       └── kustomization.yaml
            └── staging
                └── bj
                    ├── deployment.yaml
                    └── kustomization.yaml

前提条件

• GitOps が有効になっていること。

• GitOps 高可用性モードが有効になっていること。

• 関連付けられたクラスターがフリートインスタンスに追加されていること。

• クラスターの kubeconfig ファイルを取得し、kubectl を使用してクラスターに接続していること。

ステップ 1: Progressive Syncs 機能を有効にする

ACK One GitOps は、高可用性モードでのみ Progressive Syncs の有効化をサポートしています。有効にする手順は次のとおりです。

1. フリート kubeconfig を使用して、次のコマンドを実行し、構成を変更します。

   kubectl edit cm -nargocd argocd-cmd-params-cm

   applicationsetcontroller.enable.progressive.syncs: "true" 構成を argocd-cmd-params-cm に追加します。

   apiVersion: v1
   data:
     applicationsetcontroller.enable.progressive.syncs: "true"
     ...
   kind: ConfigMap
   metadata:
     name: argocd-cmd-params-cm
     namespace: argocd
     ...

2. 次のコマンドを実行して、argocd-application-controller ポッドを再起動します。

    kubectl rollout restart deployment argocd-application-controller -n argocd

ステップ 2: アプリケーションの依存関係と複数環境デプロイを管理するために、フリートに ApplicationSet を作成する

1. ACK One コンソール にログインします。左側のナビゲーションウィンドウで、[フリート] > [マルチクラスターアプリケーション] を選択します。

2. [マルチクラスターアプリケーションの作成] > GitOps をクリックして [マルチクラスターアプリケーションの作成 - GitOps] ページに入り、[YAML 作成] タブをクリックし、次の例を使用してアプリケーションを作成します。

   apiVersion: argoproj.io/v1alpha1
   kind: ApplicationSet
   metadata:
     name: dependency-apps
     namespace: argocd
   spec:
     goTemplate: true
     goTemplateOptions: ["missingkey=error"]
     generators:
       - matrix:
           generators:
             - git:
                 repoURL: https://github.com/AliyunContainerService/gitops-demo.git
                 revision: main
                 pathParamPrefix: env
                 files:
                 - path: "manifests/apps/env/*/config.json"
             - git:
                 repoURL: https://github.com/AliyunContainerService/gitops-demo.git
                 revision: main
                 pathParamPrefix: target
                 directories:
                 - path: "manifests/apps/app1/overlay/{{.env.path.basename}}/*"
       - matrix:
           generators:
             - git:
                 repoURL: https://github.com/AliyunContainerService/gitops-demo.git
                 revision: HEAD
                 pathParamPrefix: env
                 files:
                 - path: "manifests/apps/env/*/config.json"
             - git:
                 repoURL: https://github.com/AliyunContainerService/gitops-demo.git
                 revision: HEAD
                 pathParamPrefix: target
                 directories:
                 - path: "manifests/apps/app2/overlay/{{.env.path.basename}}/*"
     strategy:
       type: RollingSync
       rollingSync:
         steps:
           - matchExpressions:
               - key: app.kubernetes.io/instance
                 operator: In
                 values:
                   - app1
               - key: environment
                 operator: In
                 values:
                   - dev
           - matchExpressions:
               - key: app.kubernetes.io/instance
                 operator: In
                 values:
                   - app2
               - key: environment
                 operator: In
                 values:
                   - dev
           - matchExpressions:
               - key: app.kubernetes.io/instance
                 operator: In
                 values:
                   - app1
               - key: environment
                 operator: In
                 values:
                   - staging
           - matchExpressions:
               - key: app.kubernetes.io/instance
                 operator: In
                 values:
                   - app2
               - key: environment
                 operator: In
                 values:
                   - staging
     template:
       metadata:
         name: '{{.env.path.basename}}-{{index .target.path.segments 2}}-{{.target.path.basename}}'
         labels:
           app.kubernetes.io/instance: '{{index .target.path.segments 2}}'
           environment: '{{.env.path.basename}}'
       spec:
         project: default
         source:
           repoURL: https://github.com/AliyunContainerService/gitops-demo.git
           targetRevision: HEAD
           path: '{{.target.path.path}}'
         destination:
           #server: https://kubernetes.default.svc
           server: '{{index .cluster_address .target.path.basename}}'
           namespace: demo
         syncPolicy:
           automated:
             prune: true
             selfHeal: true
           retry:
             limit: 5
             backoff:
               duration: 5s
               maxDuration: 3m0s
               factor: 2
           syncOptions:
             - CreateNamespace=true

   この例では、Matrix Generator を使用してアプリケーションを複数の環境にデプロイし、Progressive Syncs 機能の RollingSync を使用してアプリケーション間の依存関係を実装しています。この例では、ApplicationSet は 4 つのアプリケーションを生成します。

   • Progressive Syncs の rollingSync.steps パラメーターでは、一致するラベルは ArgoCD アプリケーションのラベルであるため、生成されたラベルを .spec.template.metadata.labels で指定する必要があります。

   • Matrix Generator は 2 つの Git ジェネレーターを組み合わせます。以下は、Git ジェネレーターによって提供される変数です。

     パラメーター	説明	例
     {{.path.basename}}	構成ファイルを含むディレクトリのパスを基にした名前。	dev staging
     {{.target.path.path}}	Git リポジトリ内の一致する構成ファイルを含むディレクトリのパス。	manifests/apps/app2/overlay/dev/bj manifests/apps/app2/overlay/staging/bj
     {{index .path.segments n}}	Git リポジトリ内の一致する構成ファイルのパス。配列要素に分割されます (n - 配列インデックス)。	app1 app2

     説明

     pathParamPrefix を指定した場合、{{.path.basename}} のような変数を参照するには、プレフィックスパスを追加して変数にアクセスする必要があります。たとえば、元の変数 {{.path.basename}} は {{.target.path.basename}} に変更する必要があります。ここで、target は pathParamPrefix の値です。

ステップ 3: アプリケーションのデプロイ依存関係とリリースステータスを表示する

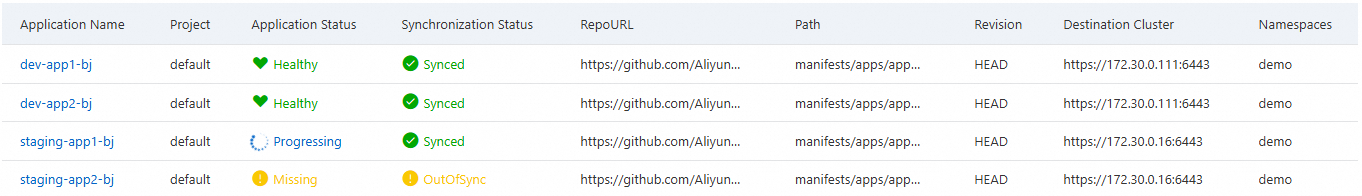

各アプリケーションは開発環境とステージング環境の両方にリリースする必要があるため、app1 と app2 はそれぞれ 2 つのアプリケーションを生成する必要があり、合計 4 つのアプリケーションインスタンスになります。デプロイ順序は dev-app1>dev-app2>staging-app1>staging-app2 となり、各アプリケーションは前のアプリケーションが正常に同期して正常な状態になるまで待機してから開始します。

 kubectl -nargocd get app
