ACK での ExternalDNS サービスの設定および使用ガイド - Container Service for Kubernetes

ExternalDNS は、Kubernetes の Ingress と Service のために外部 DNS サーバーを設定します。これにより、パブリック DNS サーバーを使用して Kubernetes リソースを検出できます。ExternalDNS は、Kubernetes API から Service や Ingress などのリソースのリストを取得し、必要な DNS レコード情報を決定します。このトピックでは、ACK クラスターに ExternalDNS サービスをデプロイして使用する方法を説明し、その機能を示す例を提供します。

ステップ 1: RAM 権限の設定

ACK クラスターのワーカー RAM ロールに必要な Resource Access Management (RAM) 権限を付与します。

ACK コンソールにログインします。左側のナビゲーションウィンドウで、[クラスター] をクリックします。
クラスター ページで、対象のクラスターを見つけてその名前をクリックします。左側のナビゲーションウィンドウで、クラスター情報 をクリックします。

[クラスター情報] ページで、[基本情報] タブをクリックします。ワーカー RAM ロールの横にあるリンクをクリックして RAM コンソールに移動し、権限付与ポリシーを作成します。

左側のナビゲーションウィンドウで、[ポリシー] をクリックします。[ポリシー] ページで、[ポリシーの作成] をクリックします。

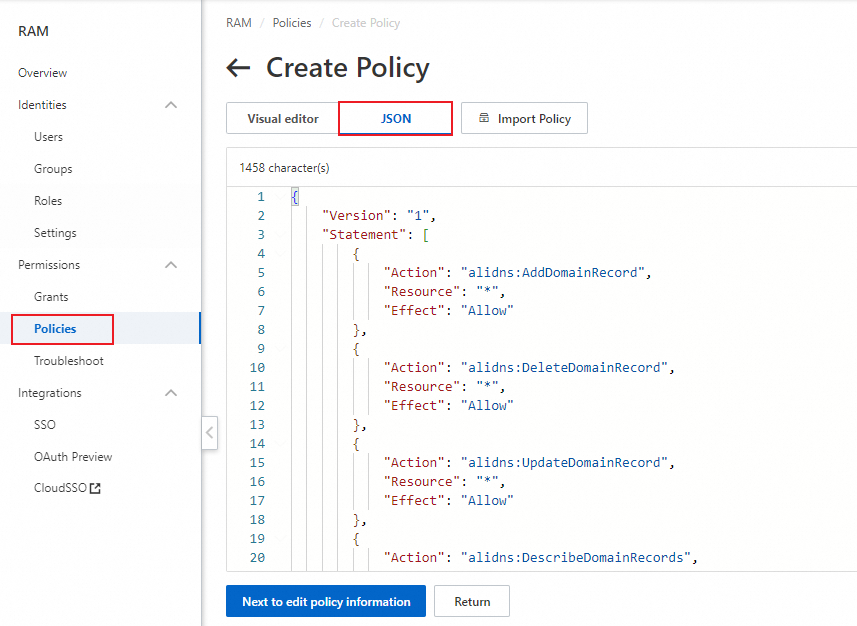

[ポリシーの作成] ページで、[スクリプトエディター] タブをクリックし、次のカスタム権限付与ポリシーをエディターにコピーします。

ポリシーの内容を展開して表示

{
    "Version": "1",
    "Statement": [
        {
            "Action": "alidns:AddDomainRecord",
            "Resource": "*",
            "Effect": "Allow"
        },
        {
            "Action": "alidns:DeleteDomainRecord",
            "Resource": "*",
            "Effect": "Allow"
        },
        {
            "Action": "alidns:UpdateDomainRecord",
            "Resource": "*",
            "Effect": "Allow"
        },
        {
            "Action": "alidns:DescribeDomainRecords",
            "Resource": "*",
            "Effect": "Allow"
        },
        {
            "Action": "alidns:DescribeDomains",
            "Resource": "*",
            "Effect": "Allow"
        },
        {
            "Action": "pvtz:AddZoneRecord",
            "Resource": "*",
            "Effect": "Allow"
        },
        {
            "Action": "pvtz:DeleteZoneRecord",
            "Resource": "*",
            "Effect": "Allow"
        },
        {
            "Action": "pvtz:UpdateZoneRecord",
            "Resource": "*",
            "Effect": "Allow"
        },
        {
            "Action": "pvtz:DescribeZoneRecords",
            "Resource": "*",
            "Effect": "Allow"
        },
        {
            "Action": "pvtz:DescribeZones",
            "Resource": "*",
            "Effect": "Allow"
        },
        {
            "Action": "pvtz:DescribeZoneInfo",
            "Resource": "*",
            "Effect": "Allow"
        }
    ]
}

[OK] をクリックします。次に、[ポリシー名] を入力し、[OK] をクリックしてカスタムポリシーを作成します。

左側のナビゲーションウィンドウで、[ロール] をクリックします。対象のワーカー RAM ロールを見つけ、[操作] 列の [権限の追加] をクリックします。[すべてのポリシータイプ] ドロップダウンリストから、[カスタムポリシー] を選択します。作成したカスタムポリシーを選択し、OK をクリックします。

ステップ 2: ExternalDNS サービスのデプロイ

[クラスター] ページで、対象のクラスターの名前をクリックします。左側のナビゲーションウィンドウで、[アプリケーション] > [Helm] を選択します。

[Helm] ページで、[作成] をクリックします。次の表の説明に従って、[基本情報] パラメーターを設定します。

パラメーター	例
アプリケーション名	external-dns
名前空間	kube-system
ソース	デフォルト: マーケットプレイス
チャート	シナリオ: [すべて] を選択します。サポートされているアーキテクチャ: [amd64] を選択します。検索ボックス: external-dns を検索します。

external-dns を選択し、[次へ] をクリックします。

[パラメーター] ページで、[チャートバージョン] を選択し、必要に応じて alibabaCloudZoneType と policy の値を指定してから、[OK] をクリックします。
1. alibabaCloudZoneType: ExternalDNS が使用する DNS サービス。デフォルト値は public です。
  1. public: Alibaba Cloud DNS。
  2. private: Alibaba Cloud DNS PrivateZone。
2. policy: クラスター内の Service の DNS レコードを PrivateZone に同期するためのポリシー。
  1. upsert-only: レコードを書き込むか更新します。レコードは削除しません。
  2. sync: レコードの書き込み、更新、削除を行います。
```
# public または private
alibabaCloudZoneType: public

# upsert-only または sync
# upsert-only は ExternalDNS がレコードを削除するのを防ぎます。完全な同期を有効にするには省略します
# sync は、ターゲットの service または ingress がリリースされるとレコードを削除します
policy: upsert-only
```

ステップ 3: ExternalDNS サービスの使用

説明

ExternalDNS は、LoadBalancer タイプの Service と Ingress のみをサポートします。

Service 用に Alibaba Cloud DNS を設定する

Alibaba Cloud DNS コンソールにログインして、パブリックドメイン名情報を取得します。
説明
ドメイン名が有効であり、ID 検証に合格していることを確認してください。

ID 検証に合格したドメイン名を使用してテストアプリケーションを作成します。

apiVersion: v1
kind: Service
metadata:
  name: nginx
  annotations:
    external-dns.alpha.kubernetes.io/hostname: nginx.<public_domain_name>  # <public_domain_name> を、ID 検証に合格したドメイン名に置き換えます。
spec:
  type: LoadBalancer
  ports:
  - port: 80
    name: http
    targetPort: 80
  selector:
    app: nginx

---
apiVersion: apps/v1
kind: Deployment
metadata:
  labels:
    app: nginx
  name: nginx
spec:
  replicas: 1
  selector:
    matchLabels:
      app: nginx
  template:
    metadata:
      labels:
        app: nginx
    spec:
      containers:
      - image: nginx
        name: nginx

説明

external-dns.alpha.kubernetes.io/hostname アノテーションは、割り当てる DNS 名を指定します。ExternalDNS は、対応する IP アドレスの DNS レコードを自動的に作成します。

テストアプリケーションが作成されると、自動的に作成された DNS レコードがまもなく Alibaba Cloud DNS コンソールに表示されます。

DNS 名前解決をテストします。

curl nginx.****.com

期待される出力:

<!DOCTYPE html>
<html>
<head>
<title>Welcome to nginx!</title>
<style>
html { color-scheme: light dark; }
body { width: 35em; margin: 0 auto;
font-family: Tahoma, Verdana, Arial, sans-serif; }
</style>
</head>
<body>
<h1>Welcome to nginx!</h1>
<p>If you see this page, the nginx web server is successfully installed and
working. Further configuration is required.</p>

<p>For online documentation and support please refer to
<a href="http://nginx.org/">nginx.org</a>.<br/>
Commercial support is available at
<a href="http://nginx.com/">nginx.com</a>.</p>

<p>Thank you for using nginx.

Ingress 用に Alibaba Cloud DNS を設定する

Alibaba Cloud DNS コンソールにログインして、パブリックドメイン名情報を取得します。
説明
ドメイン名が有効であり、ID 検証に合格していることを確認してください。

ID 検証に合格したドメイン名を使用してテストアプリケーションを作成します。

apiVersion: v1
kind: Service
metadata:
  name: nginx
spec:
  type: LoadBalancer
  ports:
  - port: 80
    name: http
    targetPort: 80
  selector:
    app: nginx

---
apiVersion: apps/v1
kind: Deployment
metadata:
  labels:
    app: nginx
  name: nginx
spec:
  replicas: 1
  selector:
    matchLabels:
      app: nginx
  template:
    metadata:
      labels:
        app: nginx
    spec:
      containers:
      - image: nginx
        name: nginx
---
apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
  name: nginx
spec:
  ingressClassName: nginx
  rules:
  - host: nginx-ing.<public_domain_name>  # <public_domain_name> を、ID 検証に合格したドメイン名に置き換えます。
    http:
      paths:
      - backend:
          service:
            name: nginx
            port:
              number: 80
        path: /
        pathType: ImplementationSpecific

説明

host フィールドは、割り当てる DNS 名を指定します。ExternalDNS は、対応する IP アドレスの DNS レコードを自動的に作成します。

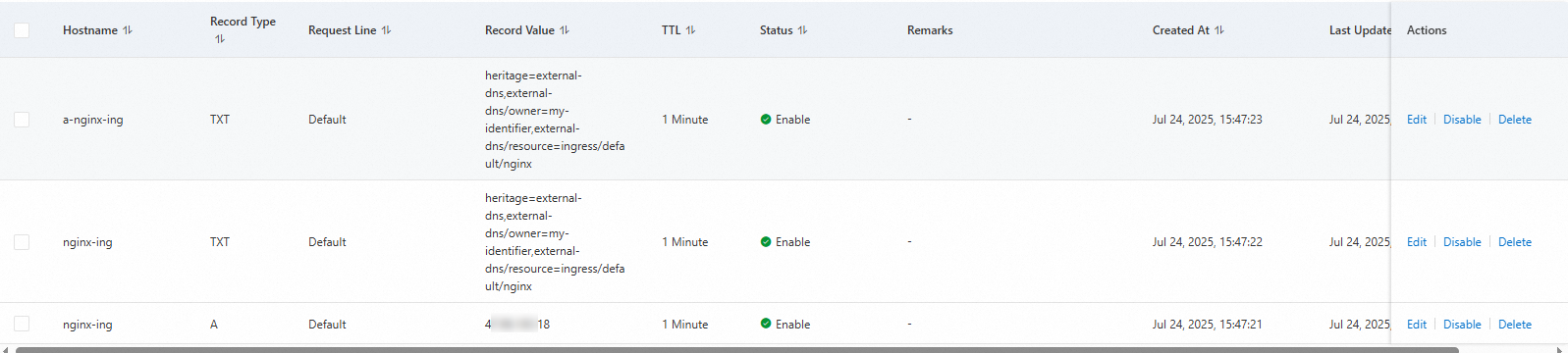

テストアプリケーションが作成されると、自動的に作成された DNS レコードがまもなく Alibaba Cloud DNS コンソールに表示されます。

次のコマンドを実行して、DNS 名前解決をテストします。

curl nginx-ing.****.com

期待される出力:

<!DOCTYPE html>
<html>
<head>
<title>Welcome to nginx!</title>
<style>
html { color-scheme: light dark; }
body { width: 35em; margin: 0 auto;
font-family: Tahoma, Verdana, Arial, sans-serif; }
</style>
</head>
<body>
<h1>Welcome to nginx!</h1>
<p>If you see this page, the nginx web server is successfully installed and
working. Further configuration is required.</p>

<p>For online documentation and support please refer to
<a href="http://nginx.org/">nginx.org</a>.<br/>
Commercial support is available at
<a href="http://nginx.com/">nginx.com</a>.</p>

<p>Thank you for using nginx.

Service 用に Alibaba Cloud DNS PrivateZone を設定する

Alibaba Cloud DNS の PrivateZone 機能を使用するには、デプロイメントパラメーターで alibabaCloudZoneType の値を private に設定し、PrivateZone のプライベートドメイン名が VPC に関連付けられていることを確認する必要があります。

Alibaba Cloud DNS コンソールにログインします。
左側のナビゲーションウィンドウで、[PrivateZone] をクリックします。[PrivateZone (プライベート DNS およびオンプレミス DNS)] ページで、[ゾーンの追加] をクリックします。[権威ゾーンの追加] サイドバーで、[権威ゾーン] を入力し、[OK] をクリックします。

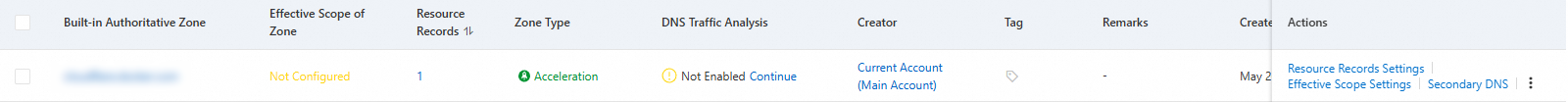

対象のゾーンを見つけ、[操作] 列の [DNS レコード] をクリックします。ゾーンを VPC に関連付ける前に、手動で DNS レコードを追加する必要があります。
詳細については、「PrivateZone でサポートされるレコードタイプ」をご参照ください。
DNS レコードを追加した後、[操作] 列の [スコープ設定] をクリックします。[Alibaba Cloud VPC で有効] ドロップダウンリストで、対象のクラスターを含む VPC を選択し、[OK] をクリックして VPC を関連付けます。

ドメイン名の名前解決を検証します。

対象のクラスターでテストアプリケーションを作成します。

apiVersion: v1
kind: Service
metadata:
  name: nginx
  annotations:
    external-dns.alpha.kubernetes.io/hostname: nginx.<Zone_Name>  # <Zone_Name> を、PrivateZone ページで追加したゾーンの名前に置き換えます。
    service.beta.kubernetes.io/alibaba-cloud-loadbalancer-address-type: "intranet"  # 内部向け Server Load Balancer インスタンス。
spec:
  type: LoadBalancer
  ports:
  - port: 80
    name: http
    targetPort: 80
  selector:
    app: nginx

---
apiVersion: apps/v1
kind: Deployment
metadata:
  labels:
    app: nginx
  name: nginx
spec:
  replicas: 1
  selector:
    matchLabels:
      app: nginx
  template:
    metadata:
      labels:
        app: nginx
    spec:
      containers:
      - image: registry.cn-hangzhou.aliyuncs.com/acs-sample/nginx:latest
        name: nginx

説明

external-dns.alpha.kubernetes.io/hostname アノテーションは、PrivateZone のドメイン名を指定します。ExternalDNS は、対応する IP アドレスの DNS レコードを自動的に作成します。

テストアプリケーションが作成されると、自動的に作成された DNS レコードがまもなく Alibaba Cloud DNS コンソールに表示されます。

DNS 名前解決をテストします。

curl nginx.****

期待される出力:

<!DOCTYPE html>
<html>
<head>
<title>Welcome to nginx!</title>
<style>
html { color-scheme: light dark; }
body { width: 35em; margin: 0 auto;
font-family: Tahoma, Verdana, Arial, sans-serif; }
</style>
</head>
<body>
<h1>Welcome to nginx!</h1>
<p>If you see this page, the nginx web server is successfully installed and
working. Further configuration is required.</p>

<p>For online documentation and support please refer to
<a href="http://nginx.org/">nginx.org</a>.<br/>
Commercial support is available at
<a href="http://nginx.com/">nginx.com</a>.</p>

<p>Thank you for using nginx.

Ingress 用に Alibaba Cloud DNS PrivateZone を設定する

Alibaba Cloud DNS コンソールにログインします。
左側のナビゲーションウィンドウで、[PrivateZone] をクリックします。[PrivateZone (プライベート DNS およびオンプレミス DNS)] ページで、[ゾーンの追加] をクリックします。[権威ゾーンの追加] サイドバーで、[権威ゾーン] を入力し、[OK] をクリックします。
対象のゾーンを見つけ、[操作] 列の [DNS レコード] をクリックします。ゾーンを VPC に関連付ける前に、手動で DNS レコードを追加する必要があります。
詳細については、「PrivateZone でサポートされるレコードタイプ」をご参照ください。
DNS レコードを追加した後、[操作] 列の [スコープ設定] をクリックします。[Alibaba Cloud VPC で有効] ドロップダウンリストで、対象のクラスターを含む VPC を選択し、[OK] をクリックして VPC を関連付けます。

ドメイン名の名前解決を検証します。

対象のクラスターでテストアプリケーションを作成します。

apiVersion: v1
kind: Service
metadata:
  name: nginx
  annotations:
    service.beta.kubernetes.io/alibaba-cloud-loadbalancer-address-type: "intranet"  # 内部向け Server Load Balancer インスタンス。
spec:
  type: LoadBalancer
  ports:
  - port: 80
    name: http
    targetPort: 80
  selector:
    app: nginx

---
apiVersion: apps/v1
kind: Deployment
metadata:
  labels:
    app: nginx
  name: nginx
spec:
  replicas: 1
  selector:
    matchLabels:
      app: nginx
  template:
    metadata:
      labels:
        app: nginx
    spec:
      containers:
      - image: registry.cn-hangzhou.aliyuncs.com/acs-sample/nginx:latest
        name: nginx
---
apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
  name: nginx
spec:
  ingressClassName: nginx
  rules:
  - host: nginx-ing.<Zone_Name>  # <Zone_Name> を、PrivateZone ページで追加したゾーンの名前に置き換えます。
    http:
      paths:
      - backend:
          service:
            name: nginx
            port:
              number: 80
        path: /
        pathType: ImplementationSpecific

テストアプリケーションが作成されると、自動的に作成された DNS レコードがまもなく Alibaba Cloud DNS コンソールに表示されます。

DNS 名前解決をテストします。

curl nginx-ing.****

期待される出力:

<!DOCTYPE html>
<html>
<head>
<title>Welcome to nginx!</title>
<style>
html { color-scheme: light dark; }
body { width: 35em; margin: 0 auto;
font-family: Tahoma, Verdana, Arial, sans-serif; }
</style>
</head>
<body>
<h1>Welcome to nginx!</h1>
<p>If you see this page, the nginx web server is successfully installed and
working. Further configuration is required.</p>

<p>For online documentation and support please refer to
<a href="http://nginx.org/">nginx.org</a>.<br/>
Commercial support is available at
<a href="http://nginx.com/">nginx.com</a>.</p>

<p>Thank you for using nginx.
