Alibaba Cloud DNS PrivateZone を使用して ECI のサービス検出を実装する方法 - Container Service for Kubernetes

Container Service for Kubernetes (ACK) の仮想ノードは、Alibaba Cloud DNS PrivateZone を使用したサービス検出をサポートしています。この機能は、Headless、ClusterIP、および内部 LoadBalancer Service の DNS レコードを PrivateZone に同期します。このトピックでは、PrivateZone を有効にして ECI Pod に関連付けられた Service の DNS レコードを同期し、ドメイン名でアクセスできるようにする方法について説明します。

背景情報

Alibaba Cloud DNS PrivateZone (内部 DNS 名前解決) は、Alibaba Cloud Virtual Private Cloud (VPC) などのプライベートネットワーク向けに設計された DNS サービスです。VPC 内のクライアント (ECS インスタンスやコンテナなど) がプライベートドメイン名を解決し、解決プロセスを高速化できます。PrivateZone は有料サービスです。詳細については、製品の課金をご参照ください。

前提条件

ack-virtual-node コンポーネントがクラスターにインストールされていること。詳細については、ack-virtual-node コンポーネントのデプロイをご参照ください。
この機能は CoreDNS と互換性がありません。CoreDNS コンポーネントがクラスターにインストールされていないことを確認してください。
Alibaba Cloud DNS コンソールで Alibaba Cloud DNS PrivateZone を有効化済みであること。

PrivateZone の有効化

eci-profile ConfigMap を変更して PrivateZone を有効にします。
1. ACK コンソールにログインします。左側のナビゲーションウィンドウで、クラスターリスト をクリックします。
2. クラスターリスト ページで、対象クラスターの名前をクリックします。左側のナビゲーションウィンドウで、設定 > ConfigMap をクリックします。
3. 名前空間 ドロップダウンリストから kube-system を選択します。eci-profile ConfigMap を見つけ、[操作] 列の編集をクリックします。
4. enablePrivateZone の値を true に変更し、OK をクリックします。
PrivateZone が有効になっていることを確認します。
1. Alibaba Cloud DNS コンソールの左側のナビゲーションウィンドウで、イントラネットドメイン名の解決 をクリックします。
2. 組み込みの権限 タブで、User Defined Zones タブを選択します。svc.cluster.local.<cluster-id> という名前のゾーンが作成されていることを確認します。

Service の DNS レコードの PrivateZone への同期

テスト用の Deployment と Service を作成します。

次の YAML コンテンツを test-pz.yaml として保存します。

このマニフェストは、1 つの Deployment と、Headless、ClusterIP、内部 LoadBalancer の 3 種類の Service を作成します。

重要

デフォルトでは、Service の DNS レコードは同期されません。特定の Service の同期を有効にするには、そのマニフェストに service.beta.kubernetes.io/alibaba-cloud-private-zone-enable: "true" アノテーションを追加します。これにより、仮想ノードコントローラーが自動的にその DNS レコードを PrivateZone に同期します。

apiVersion: v1
kind: Service
metadata:
  name: nginx-headless-service
  annotations:
     service.beta.kubernetes.io/alibaba-cloud-private-zone-enable: "true"
spec:
  ports:
  - port: 80
    protocol: TCP
  selector:
    app: nginx
  clusterIP: None
---
apiVersion: v1
kind: Service
metadata:
  name: nginx-clusterip-service
  annotations:
     service.beta.kubernetes.io/alibaba-cloud-private-zone-enable: "true"
spec:
  ports:
  - port: 80
    protocol: TCP
  selector:
    app: nginx
  type: ClusterIP
---
apiVersion: v1
kind: Service
metadata:
  name: nginx-intranet-service
  annotations:
    service.beta.kubernetes.io/alibaba-cloud-loadbalancer-address-type: "intranet"
    service.beta.kubernetes.io/alibaba-cloud-private-zone-enable: "true"
spec:
  ports:
  - port: 80
    protocol: TCP
  selector:
    app: nginx
  type: LoadBalancer
---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: nginx-deployment
  labels:
    app: nginx
spec:
  replicas: 3
  selector:
    matchLabels:
      app: nginx
  template:
    metadata:
      labels:
        app: nginx
        alibabacloud.com/eci: "true"          # Add this label to schedule the Pod on ECI.
    spec:
      containers:
      - name: nginx
        image: anolis-registry.cn-zhangjiakou.cr.aliyuncs.com/openanolis/nginx:1.14.1-8.6
        ports:
        - containerPort: 80

Deployment と Service を作成します。
```
kubectl create -f test-pz.yaml
```

Service の DNS レコードが PrivateZone に同期されていることを確認します。
1. Alibaba Cloud DNS コンソールの左側のナビゲーションウィンドウで、イントラネットドメイン名の解決 をクリックします。
2. 組み込みの権限 タブで、User Defined Zones タブを選択します。svc.cluster.local.<cluster-id> という名前のゾーンを見つけ、[操作] 列の 解決設定 をクリックします。

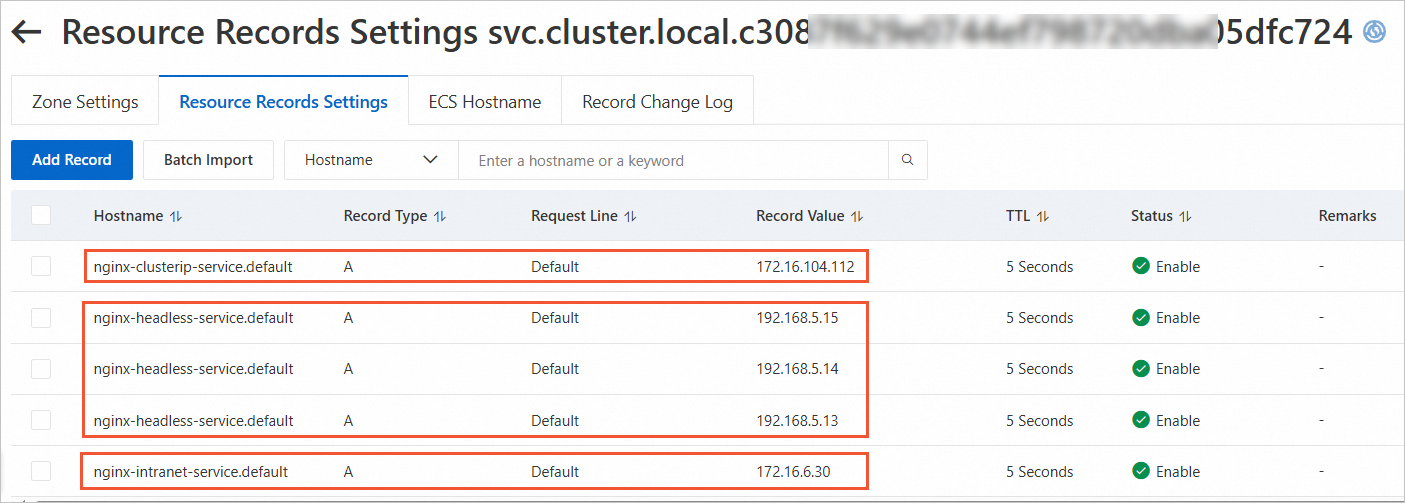

3. Settings タブで、Service の DNS レコードが自動的に同期されていることを確認します。

  ゾーン内の DNS レコードは <service-name>.<namespace> というフォーマットを使用し、対応する IP アドレスに解決されます。解決ルールは次のとおりです。
  - Headless Service: 複数の DNS レコードに対応し、各バックエンド Pod の IP アドレスごとに 1 つのレコードが作成されます。
  - ClusterIP Service: クラスター IP に解決される単一の DNS レコードに対応します。クラスターは、内部通信のためにこの仮想 IP アドレスを Service に割り当てます。
  - 内部 LoadBalancer Service: 内部 Server Load Balancer (SLB) インスタンスの IP アドレスに解決される単一の DNS レコードに対応します。
  レコードが同期されると、VPC 内からプライベートドメイン名を使用して Service にアクセスできます。
  - 短縮ドメイン名でのアクセス: クラスター内では、同じ名前空間内の Service には <service-name> を使用してアクセスでき、異なる名前空間の Service には <service-name>.<namespace> を使用してアクセスできます。
  - 完全修飾ドメイン名 (FQDN) でのアクセス: クラスター外で同じ VPC 内からは、<service-name>.<namespace>.svc.cluster.local.<cluster-id> を使用して Service にアクセスできます。この方法は Headless Service にのみ適用されます。
