Simple Log Service：Grafik deret waktu

Pengenalan

Grafik deret waktu merupakan pilihan optimal untuk menganalisis perubahan nilai selama rentang waktu. Anda juga dapat menggunakan grafik ini untuk menganalisis perubahan nilai dari beberapa variabel kategoris dalam beberapa garis selama rentang waktu yang sama. Hal ini memungkinkan Anda menganalisis hubungan antara variabel kategoris tersebut. Misalnya, nilai dari variabel kategoris sebanding atau berbanding terbalik dengan nilai dari variabel kategoris lainnya. Anda juga dapat menggunakan grafik deret waktu untuk membandingkan nilai dari variabel kategoris pada titik waktu tertentu dengan nilai dari variabel kategoris pada titik waktu saat ini.

Tab Pengaturan Umum

Di tab Pengaturan Umum, Anda dapat mengonfigurasi pengaturan global untuk grafik deret waktu.

• Bagian Konfigurasi Dasar

  Parameter	Deskripsi
  Title	Judul grafik deret waktu.
  Show Title	Jika Anda mengaktifkan Show Title, judul grafik deret waktu akan ditampilkan.
  Show Border	Jika Anda mengaktifkan Show Border, batas-batas grafik deret waktu akan ditampilkan.
  Show Background	Jika Anda mengaktifkan Show Background, warna latar belakang grafik deret waktu akan ditampilkan.
  Show Time	Jika Anda mengaktifkan Show Time, rentang waktu kueri grafik deret waktu akan ditampilkan.
  Fixed Time	Jika Anda mengaktifkan Fixed Time, rentang waktu yang ditentukan tetap tidak berubah terlepas dari apakah rentang waktu global dasbor berubah.

• Bagian Konfigurasi Standar

  Parameter	Deskripsi
  Format	Format tampilan nilai numerik.
  Unit	Satuan nilai numerik.
  Number of Digits after Decimal Point	Jumlah digit setelah titik desimal dari nilai numerik.
  Display Name	Nama entri legenda. Jika Anda menentukan nama tampilan, nama setiap entri legenda diubah menjadi nama tampilan. Jika Anda ingin mengubah nama entri legenda, Anda dapat mengonfigurasi nama di tab Fields.
  Color Scheme	Skema warna grafik deret waktu. Skema warna diterapkan pada latar belakang dan entri legenda grafik deret waktu. Built-in: menggunakan skema warna bawaan. Solid: menggunakan warna yang Anda pilih.

• Bagian Konfigurasi Data

  Parameter	Deskripsi
  Data Completion	Jika Anda mengaktifkan Data Completion, Layanan Log Sederhana secara otomatis mengganti nilai yang hilang dengan nilai tertentu dari catatan data pertama dalam jendela waktu yang ditentukan oleh parameter Jendela Penyelesaian.
  Completion Window	Jendela waktu data untuk mana Layanan Log Sederhana secara otomatis mengganti nilai yang hilang dengan nilai tertentu. Nilai minimum: 0. Satuan: detik. Secara default, Layanan Log Sederhana secara otomatis menentukan nilai parameter Jendela Penyelesaian.
  Text-substituted Value	Nilai yang ingin Anda gunakan untuk menggantikan nilai yang hilang. Nilai default: 0. Nilai ini menunjukkan bahwa Layanan Log Sederhana mengganti nilai yang hilang dengan 0.

• Bagian Konfigurasi Legenda

  Parameter	Deskripsi
  Display Legend	Jika Anda mengaktifkan Display Legend, legenda ditampilkan di grafik deret waktu.
  Legend	Posisi legenda di grafik deret waktu.
  Actions	Metode yang digunakan untuk menampilkan data entri legenda. Single: Jika Anda mengklik entri legenda, hanya data dari entri legenda yang ditampilkan di grafik deret waktu. Switch: Jika Anda mengklik entri legenda, data dari entri legenda disembunyikan atau ditampilkan di grafik deret waktu.
  Maximum Width (Height)%	Lebar dan tinggi maksimum legenda.

• Bagian Konfigurasi Tooltip

  Parameter	Deskripsi
  Sorting Order	Metode pengurutan data.
  Display Mode	Mode tampilan data. Ketika Anda memindahkan pointer ke atas grafik deret waktu, data ditampilkan berdasarkan mode tampilan yang Anda tentukan.

• Bagian Sumbu X

  Parameter	Deskripsi
  Display Axis X	Jika Anda mengaktifkan Display Axis X, sumbu x dari grafik deret waktu ditampilkan.
  Axis X Title	Judul sumbu x.
  Format	Format nilai pada sumbu x.
  Axis X Height	Tinggi sumbu x. Secara default, Layanan Log Sederhana secara otomatis menentukan tinggi sumbu x.
  Drag and Zoom	Waktu global atau waktu bagan tunggal saat ini diperbarui setelah Anda menyeret dan memperbesar bagian tertentu dari bagan.

• Bagian Sumbu Y

  Parameter	Deskripsi
  Display Axis Y	Jika Anda mengaktifkan Display Axis Y, sumbu y dari grafik deret waktu ditampilkan.
  Axis Y Title	Judul sumbu y.
  Axis Y Position	Posisi sumbu y.
  Stacking	Jika Anda menyetel parameter Penumpukan ke Ya, data pada sumbu y ditumpuk.
  Axis Y Width	Lebar sumbu y. Secara default, Layanan Log Sederhana secara otomatis menentukan lebar sumbu y.
  Max Value	Nilai maksimum yang dapat ditampilkan pada sumbu y. Secara default, Layanan Log Sederhana secara otomatis menentukan nilai maksimum sumbu y.
  Minimum	Nilai minimum yang dapat ditampilkan pada sumbu y. Secara default, Layanan Log Sederhana secara otomatis menentukan nilai minimum sumbu y.
  Elastic Minimum Value	Nilai minimum elastis dari sumbu y. Nilai minimum elastis berlaku hanya ketika semua nilai sumbu y lebih besar dari nilai minimum elastis. Secara default, Layanan Log Sederhana secara otomatis menentukan nilai minimum elastis dari sumbu y.
  Elastic Maximum Value	Nilai maksimum elastis dari sumbu y. Nilai maksimum elastis berlaku hanya ketika semua nilai sumbu y lebih kecil dari nilai maksimum elastis. Secara default, Layanan Log Sederhana secara otomatis menentukan nilai maksimum elastis dari sumbu y.
  Axis Y ID	ID dari sumbu y. Dalam kebanyakan kasus, parameter ini tidak berlaku jika Anda mengonfigurasi hanya satu sumbu y di tab Common Settings. Jika Anda ingin mengonfigurasi beberapa sumbu y, Anda harus mengonfigurasi parameter yang diperlukan di tab Fields. ID dari sumbu y adalah string. Sumbu y yang memiliki ID tertentu mewakili sumbu y unik dalam grafik deret waktu. Untuk informasi lebih lanjut, lihat Buat bagan garis dengan beberapa sumbu y. ID yang ditentukan untuk sumbu y memiliki prioritas lebih tinggi daripada unit yang Anda tentukan di bagian Standard Configurations. Sebagai contoh, jika dua sumbu y memiliki unit yang sama, mereka digabungkan menjadi satu sumbu y. Jika dua sumbu y memiliki unit yang sama tetapi ID berbeda, mereka ditampilkan sebagai dua sumbu y.

• Bagian Konfigurasi Bagan

  Parameter	Deskripsi
  Chart Type	Tipe grafik deret waktu.
  Connection Mode	Mode koneksi dari garis di grafik deret waktu.
  Connector Width	Lebar garis di grafik deret waktu.
  Show Points	Menentukan apakah akan menampilkan titik di bagan.
  Transparency	Transparansi grafik deret waktu.
  Point Size	Ukuran titik di grafik deret waktu.
  Gradient Mode	Mode gradien grafik deret waktu. Transparency: Gradien didasarkan pada warna garis dan nilai parameter Transparency. No Gradient: Tidak ada gradien yang digunakan. Warna kolom didasarkan pada pengaturan parameter Skema Warna.

• Bagian Ambang Batas

  Parameter	Deskripsi
  Upper Boundary	Batas atas.
  Lower Boundary	Batas bawah.
  Boundary Fill Color	Warna isian antara batas atas dan batas bawah.
  Boundary Fill Color Opacity	Opasitas warna antara batas atas dan batas bawah.

• Parameter di Bagian Penggantian Variabel

  Parameter

  Deskripsi

  Variable Replacement

  Pengaturan untuk penggantian variabel. Anda dapat mengklik Tambah Penggantian Variabel untuk menambahkan filter tjenis Penggantian Variabel ke tabel. Setelah Anda mengonfigurasi pengaturan untuk penggantian variabel di tab General Configurations, Layanan Log Sederhana menambahkan filter di pojok kiri atas tabel. Anda dapat memilih nilai dari daftar drop-down filter. Kemudian, Layanan Log Sederhana secara otomatis mengganti variabel dalam pernyataan kueri tabel dengan nilai variabel yang ditunjukkan oleh nilai yang Anda pilih, dan melakukan operasi kueri dan analisis. Untuk informasi lebih lanjut, lihat Contoh 2: Konfigurasi penggantian variabel.

• Bagian Dokumentasi

  Parameter	Deskripsi
  Add Documentation Link	Tombol yang dapat digunakan untuk menentukan tautan dokumentasi dan deskripsi kustom. Setelah Anda mengonfigurasi pengaturan, ikon dokumentasi akan ditampilkan di pojok kanan atas tabel silang.

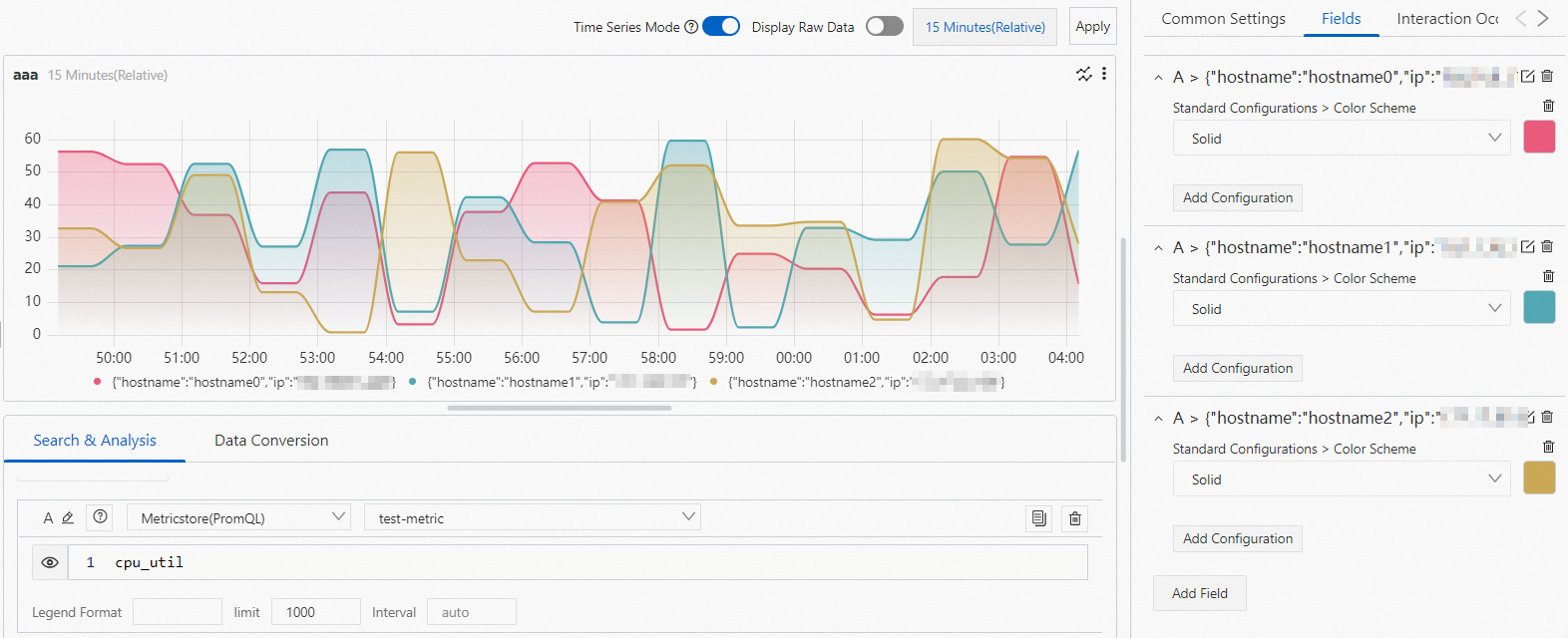

Tab Fields

Anda dapat mengonfigurasi pengaturan tampilan kustom untuk hasil dari pernyataan kueri tunggal atau untuk kolom tunggal dalam hasil. Untuk informasi tentang parameter di tab Fields, lihat Tab Pengaturan Umum.

Tab Kejadian Interaksi

Kejadian interaksi digunakan untuk mengebor satu bidang atau hasil dari pernyataan kueri tunggal guna mendapatkan data yang lebih rinci. Anda dapat mengonfigurasi kejadian interaksi berikut: Buka Logstore, Buka Pencarian Tersimpan, Buka Dasbor, Buka Analisis Jejak, Buka Detail Jejak, dan Buat URL HTTP Kustom. Untuk informasi lebih lanjut, lihat Peristiwa Pengeboran.

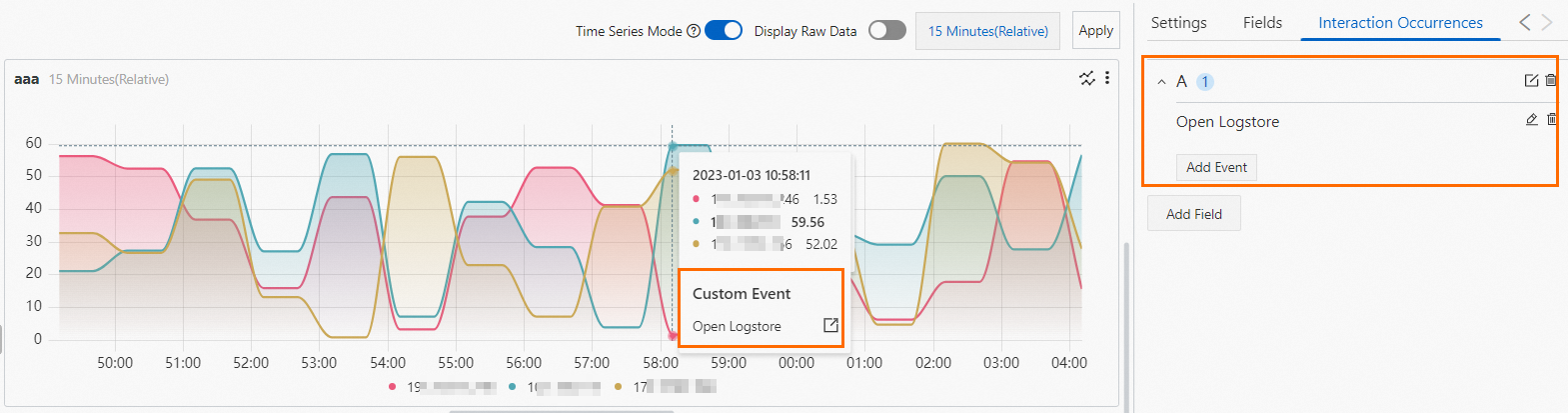

Dalam contoh ini, bidang A ditambahkan untuk mengonfigurasi kejadian interaksi untuk hasil dari Pernyataan Kueri A. Sebagai contoh, Anda dapat menambahkan bidang A untuk mengonfigurasi kejadian interaksi Open Logstore untuk hasil dari Pernyataan Kueri A. Setelah Anda mengonfigurasi kejadian interaksi, klik titik pada garis dan klik Open Logstore. Lalu, Anda akan diarahkan ke Logstore yang Anda tentukan dalam kejadian interaksi.

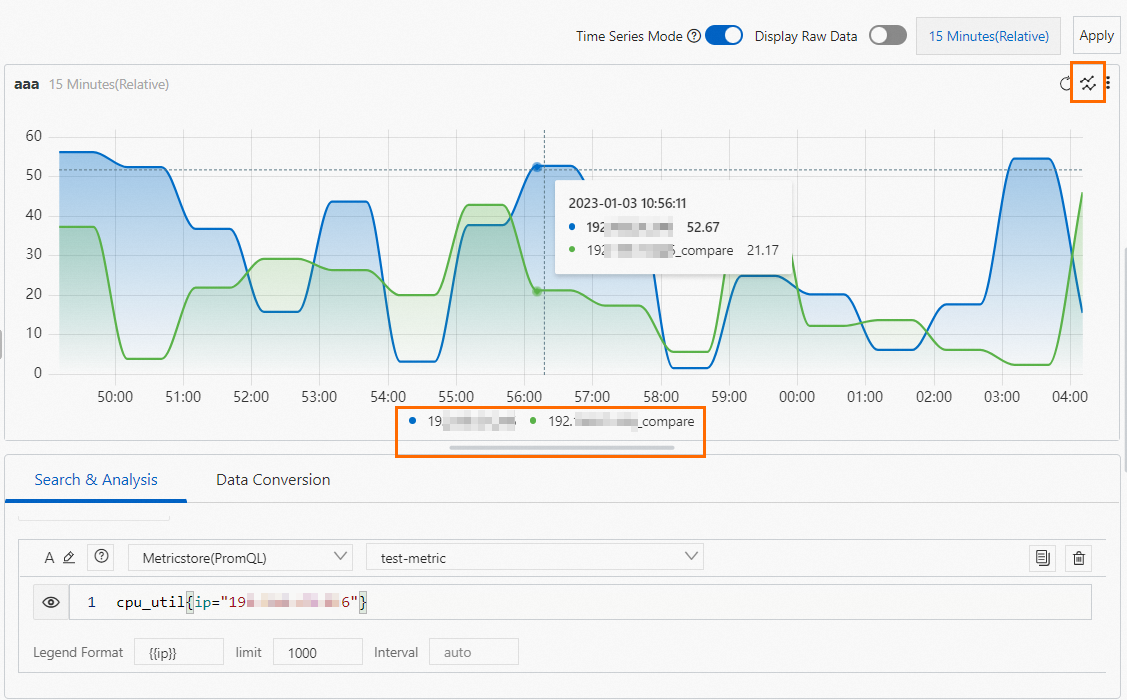

Perbandingan
