Setel alias dan warna untuk grafik multi-sumbu - Simple Log Service

Grafik multi-sumbu menampilkan beberapa metrik pada satu dasbor. Tetapkan alias dan warna unik untuk setiap metrik agar mudah diidentifikasi.

Prasyarat

Anda telah mengumpulkan data log. Untuk informasi selengkapnya, lihat Kumpulkan log teks dari host.
Anda telah membuat indeks. Untuk informasi selengkapnya, lihat Buat indeks.

Ikhtisar

Pada panel konfigurasi bidang grafik Simple Log Service, atur nama tampilan untuk bidang A > pv, A > pv1, dan A > pv2 masing-masing menjadi standard, min, dan max. Legenda grafik akan menampilkan alias ini sehingga memudahkan pembedaan ketiga garis deret waktu tersebut.

Kueri dan analisis: Anda dapat melakukan kueri dan analisis log di Konsol, misalnya dengan melakukan pencarian log, agregasi log, dan analisis statistik.
Tambahkan grafik: Sebuah dasbor terdiri dari beberapa grafik, dan setiap grafik menggunakan satu atau beberapa pernyataan kueri dan analisis.
Setel alias dan warna untuk grafik multi-sumbu: Tetapkan alias dan warna berbeda untuk bidang-bidang pada sumbu-y.

Langkah 1: Lakukan kueri dan analisis data

Masuk ke Konsol Simple Log Service. Di bagian Projects, klik proyek yang diinginkan.
Pada tab Log Storage > Logstores, klik logstore yang diinginkan.
Masukkan pernyataan kueri dan analisis, lalu klik Last 15 Minutes untuk mengatur rentang waktu kueri.
Contoh:
- Berikut adalah contoh pernyataan kueri dan analisis:
```
* | select __time__,count(request_url) as pv,count(request_url)-50 as pv1,count(request_url)+50 as pv2 group by __time__
```

Langkah 2: Tambahkan grafik

Di panel navigasi sebelah kiri, pilih Dashboard > Dashboards. Di daftar Dashboard, klik dasbor yang diinginkan. Di pojok kanan atas halaman dasbor, klik Edit. Dalam mode edit, pilih Add > Add Chart.
Di bawah General Configurations > Chart Type. Pada tab Query and Analysis, pilih Logstore (SQL) (dalam contoh ini digunakan Logstore), pilih Logstore yang dituju, lalu masukkan pernyataan kueri.

Di pojok kanan atas, pilih rentang waktu, misalnya Last 15 Minutes, dari daftar drop-down. Klik OK > Save.

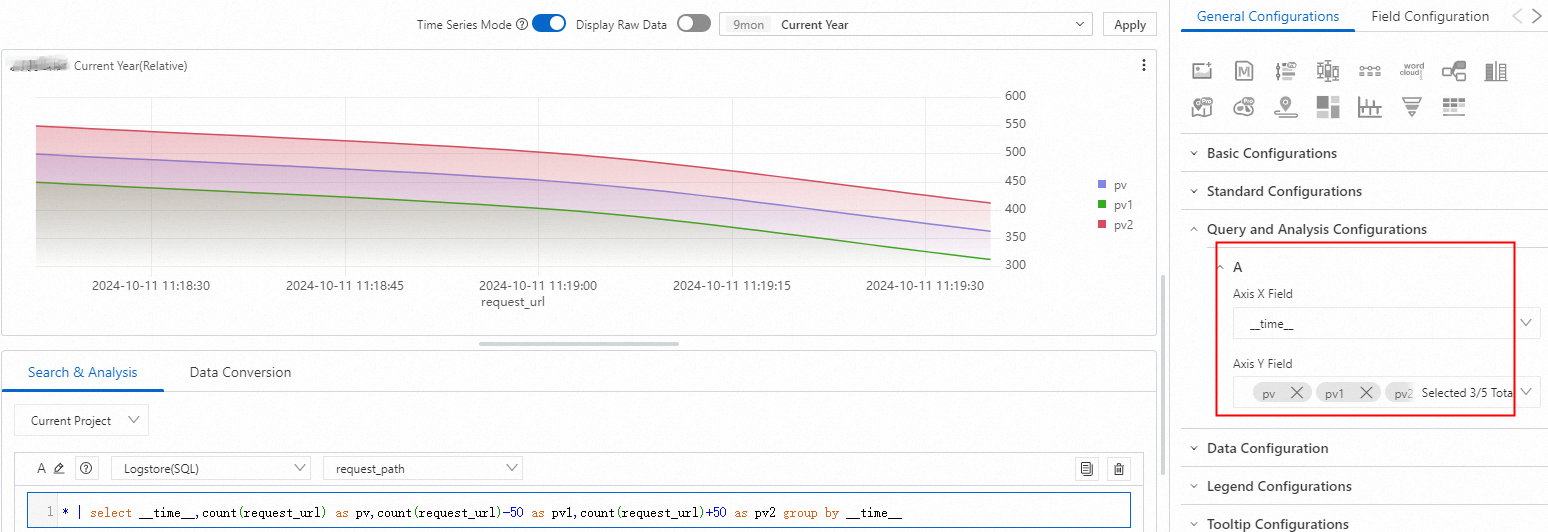

- Di bagian Query and Analysis Configurations, atur Axis X Field menjadi __time__ dan Axis Y Field menjadi pv, pv1, dan pv2.

Langkah 3: Setel alias dan warna

Setel alias

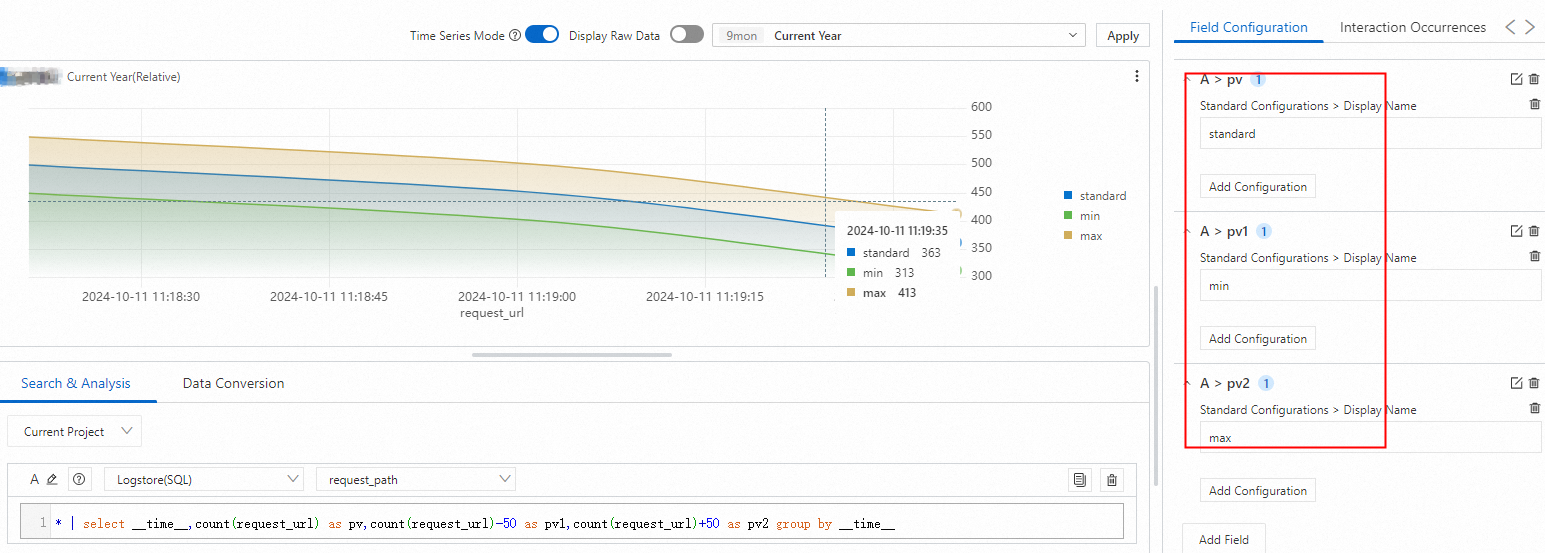

Di bawah Standard Configurations > Display Name untuk memberikan alias pada setiap bidang sumbu-y.

Misalnya, atur nama tampilan untuk bidang A > pv, A > pv1, dan A > pv2 masing-masing menjadi standard, min, dan max. Legenda grafik kemudian akan menampilkan alias ini untuk membedakan ketiga garis deret waktu tersebut.

Setel warna

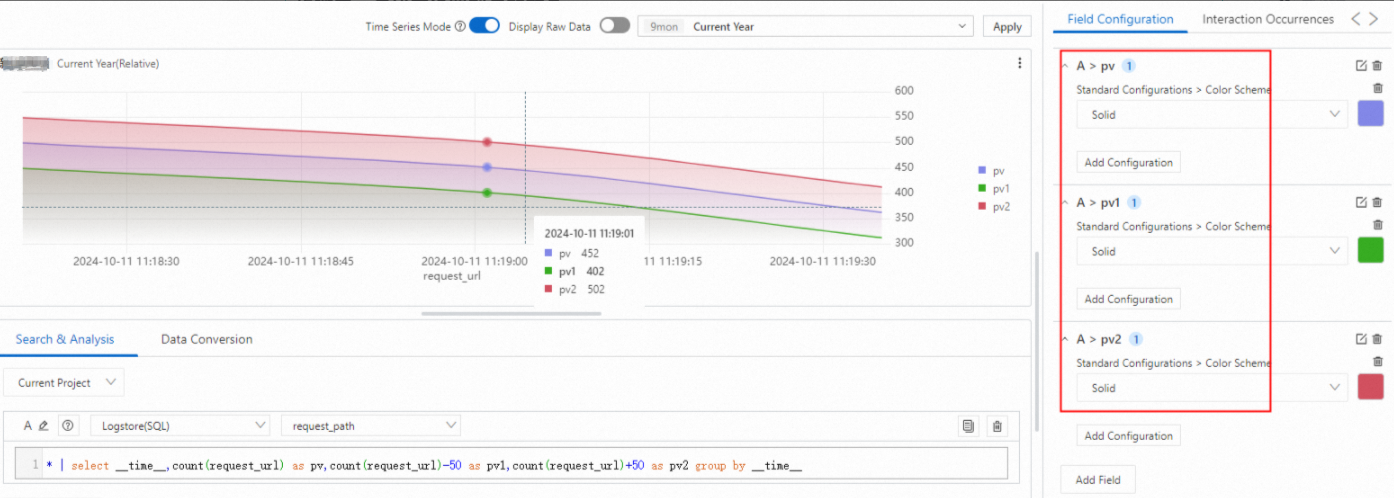

Buka Standard Configurations > Color Scheme > Solid untuk mengatur warna unik bagi setiap bidang pada sumbu-y.

Pada tab Field Configurations, pilih masing-masing bidang data, seperti A > pv, A > pv1, dan A > pv2, lalu konfigurasikan warna untuk masing-masing bidang tersebut.
