Konfigurasikan jenis grafik untuk grafik multi-sumbu - Simple Log Service

Grafik multi-sumbu memungkinkan Anda melihat dan membandingkan beberapa metrik pada Dasbor. Anda juga dapat mengatur jenis grafik untuk setiap metrik menjadi line, column, atau point.

Prasyarat

Anda telah mengumpulkan data log. Untuk informasi selengkapnya, lihat Collect text logs from a host.
Anda telah membuat Indeks. Untuk informasi selengkapnya, lihat Create an index.

Ikhtisar

Pada panel Field Configurations di sebelah kanan, Anda dapat memperluas setiap metrik untuk mengonfigurasi propertinya. Misalnya, Anda dapat mengatur jenis grafik untuk A > pv menjadi Column, mengatur skema warna untuk A > pv1 menjadi Monochromatic (hijau), dan mengonfigurasi A > pv2 secara independen. Klik Add Field untuk mengonfigurasi metrik tambahan.

Search & Analysis: Anda dapat melakukan kueri dan analisis log di Konsol untuk menjalankan tugas seperti pengambilan log, agregasi log, dan analisis statistik.
Add a chart: Setiap Dasbor terdiri dari beberapa Grafik, dan setiap Grafik merepresentasikan hasil dari satu atau beberapa pernyataan kueri.
Configure chart types for a multi-axis chart: Untuk grafik multi-sumbu, Anda dapat menetapkan jenis grafik point, line, atau column untuk setiap metrik pada sumbu-Y.

Langkah 1: Lakukan kueri dan analisis data

Masuk ke Simple Log Service console. Pada bagian Projects, klik Proyek yang Anda inginkan.
Pada tab Log Storage > Logstores, klik penyimpanan log yang Anda inginkan.
Masukkan pernyataan kueri dan analisis, lalu klik Last 15 Minutes untuk mengatur rentang waktu kueri.
Contoh:
- Berikut ini adalah contoh pernyataan kueri dan analisis:
```
* | select __time__,count(request_url) as pv,count(request_url)-50 as pv1,count(request_url)+50 as pv2 group by __time__
```

Langkah 2: Tambahkan grafik

Pada panel navigasi di sebelah kiri, pilih Dashboard > Dashboards. Pada daftar Dashboard, klik Dasbor yang Anda inginkan. Di pojok kanan atas halaman Dasbor, klik Edit. Dalam mode edit, pilih Add > Add Chart.
Di bawah General Configurations > Chart Type. Pada tab Query and Analysis, pilih Logstore (SQL) (penyimpanan log digunakan dalam contoh ini), pilih Logstore yang dituju, lalu masukkan pernyataan kueri.

Di pojok kanan atas, pilih rentang waktu, misalnya Last 15 Minutes, dari daftar drop-down. Klik OK > Save.
- Pada bagian Query and Analysis Configurations, atur Axis X Field menjadi __time__ dan Axis Y Field menjadi pv, pv1, dan pv2.

Langkah 3: Konfigurasikan jenis grafik

Konfigurasikan grafik kolom

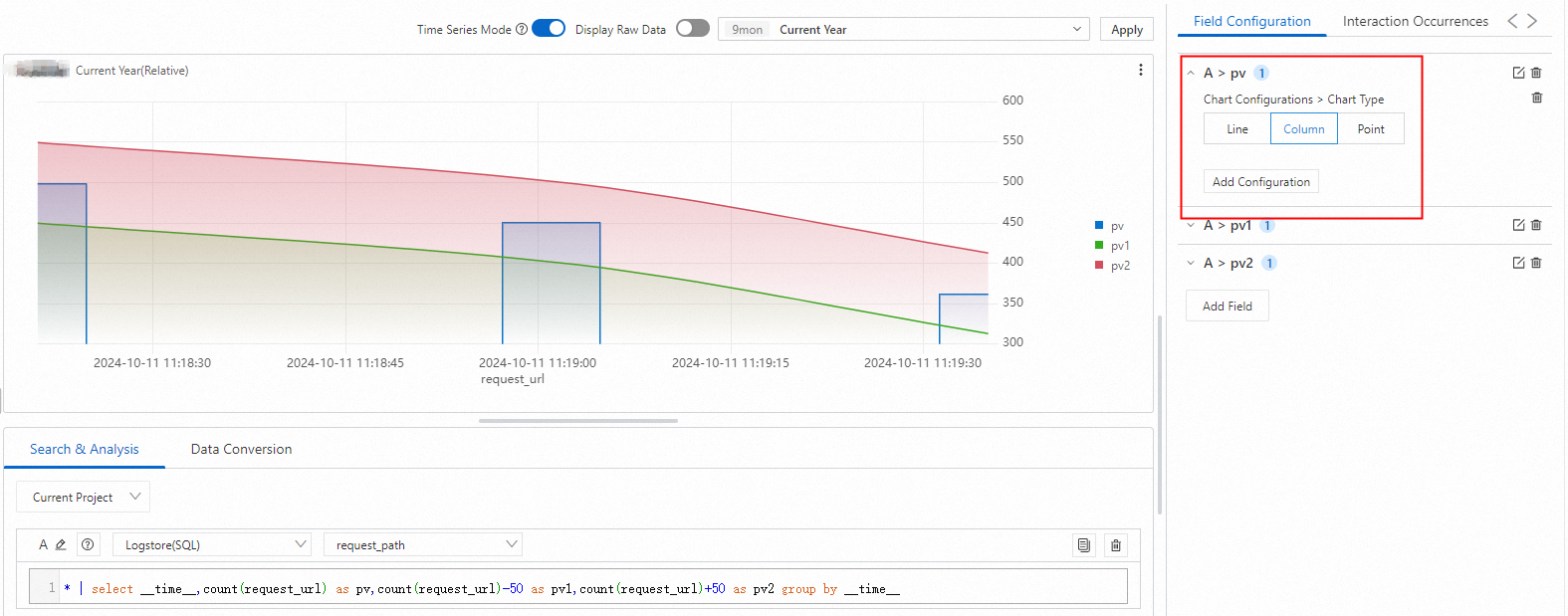

Pada Chart Configurations > Chart Type, pilih Column untuk menampilkan bidang pv sebagai grafik kolom.

Konfigurasikan grafik titik

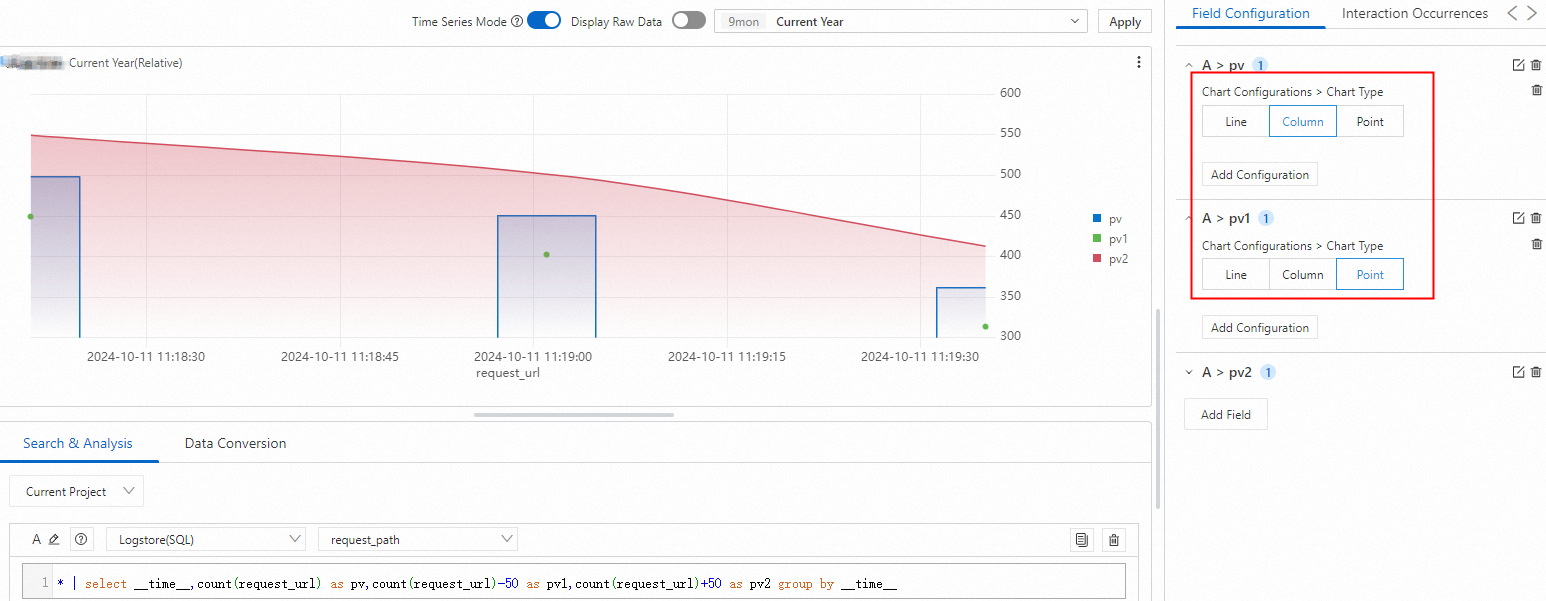

Pada Chart Configurations > Chart Type, pilih Point untuk menampilkan bidang pv1 sebagai grafik titik.
