Grafik kolom berkelompok dan bertumpuk - Simple Log Service

Konfigurasikan grafik kolom berkelompok dan bertumpuk untuk membandingkan metrik antar kategori di dasbor Layanan Log.

Prasyarat

Data log telah dikumpulkan. Untuk informasi selengkapnya, lihat Kumpulkan log teks dari host.
Indeks telah dibuat. Untuk informasi selengkapnya, lihat Buat indeks.

Ikhtisar

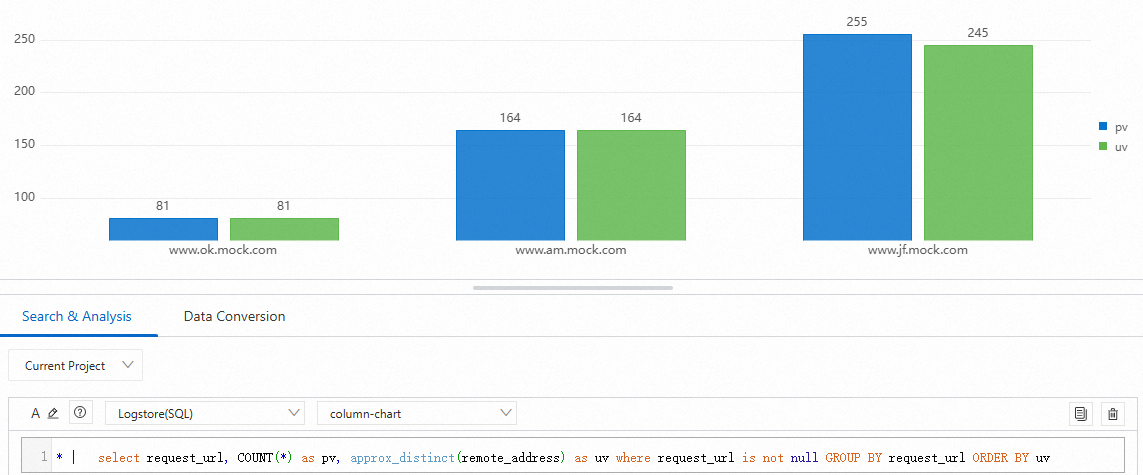

Pada halaman Search & Analysis, jalankan pernyataan SQL seperti * | select request_url, COUNT(*) as pv, approx_distinct(remote_address) as uv where request_url is not null GROUP BY request_url ORDER BY uv untuk menghitung statistik pv dan uv yang dikelompokkan berdasarkan URL, lalu tampilkan hasilnya sebagai grafik kolom berkelompok.

Search & Analysis: Lakukan kueri dan analisis log, termasuk pencarian, agregasi, dan statistik.
Add a chart: Setiap grafik di dasbor merepresentasikan satu atau beberapa pernyataan kueri.
Configure a grouped or stacked column chart: Tetapkan dua bidang sumbu Y dan aktifkan penumpukan sesuai kebutuhan.

Langkah 1: Kueri dan analisis data

Masuk ke Simple Log Service console. Di bagian Projects, klik proyek yang Anda inginkan.
Pada tab Log Storage > Logstores, klik logstore yang Anda inginkan.
Masukkan pernyataan kueri dan analisis, lalu klik Last 15 Minutes untuk menetapkan rentang waktu.
Contoh:
- Gunakan fungsi approx_distinct untuk memperkirakan jumlah alamat remote unik per URL permintaan.
```
* | select request_url, COUNT(*) as pv, approx_distinct(remote_address) as uv GROUP BY request_url ORDER BY uv
```

Langkah 2: Tambahkan grafik

Di panel navigasi sebelah kiri, pilih Dashboard > Dashboards. Di daftar Dashboard, klik dasbor yang Anda inginkan. Di pojok kanan atas halaman dasbor, klik Edit. Dalam mode edit, pilih Add > Add Chart.
Pada tab General Configurations > Chart Type > . Pada tab Query and Analysis, pilih Logstore (SQL), pilih Logstore target, lalu masukkan pernyataan kueri.

Pilih rentang waktu dari daftar drop-down di pojok kanan atas, misalnya Last 15 Minutes. Klik OK > Save.

Di bawah Query and Analysis Configurations, pilih request_url sebagai Axis X Field, serta uv dan pv sebagai Axis Y Field.

Langkah 3: Konfigurasi penumpukan dan warna

Konfigurasi penumpukan

Di bagian Column Settings > Stacking > Yes untuk menumpuk grafik kolom berkelompok.

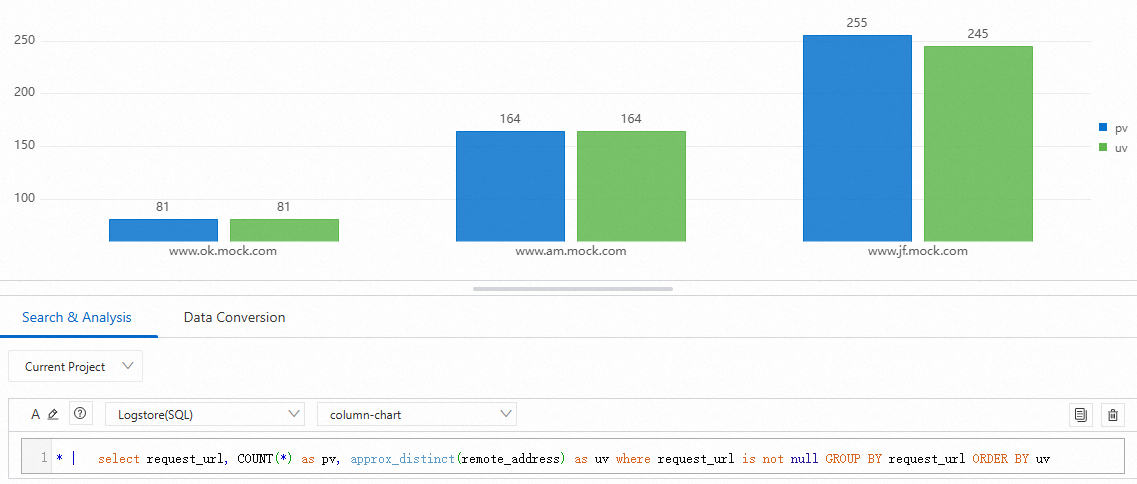

Di halaman Search & Analysis pada konsol Layanan Log, Anda dapat menjalankan pernyataan SQL seperti * | select request_url, COUNT(*) as pv, approx_distinct(remote_address) as uv where request_url is not null GROUP BY request_url ORDER BY uv untuk menghitung statistik pv dan uv yang dikelompokkan berdasarkan URL. Hasil kueri tersebut kemudian ditampilkan sebagai grafik kolom berkelompok untuk membandingkan traffic antar URL.

Konfigurasi warna

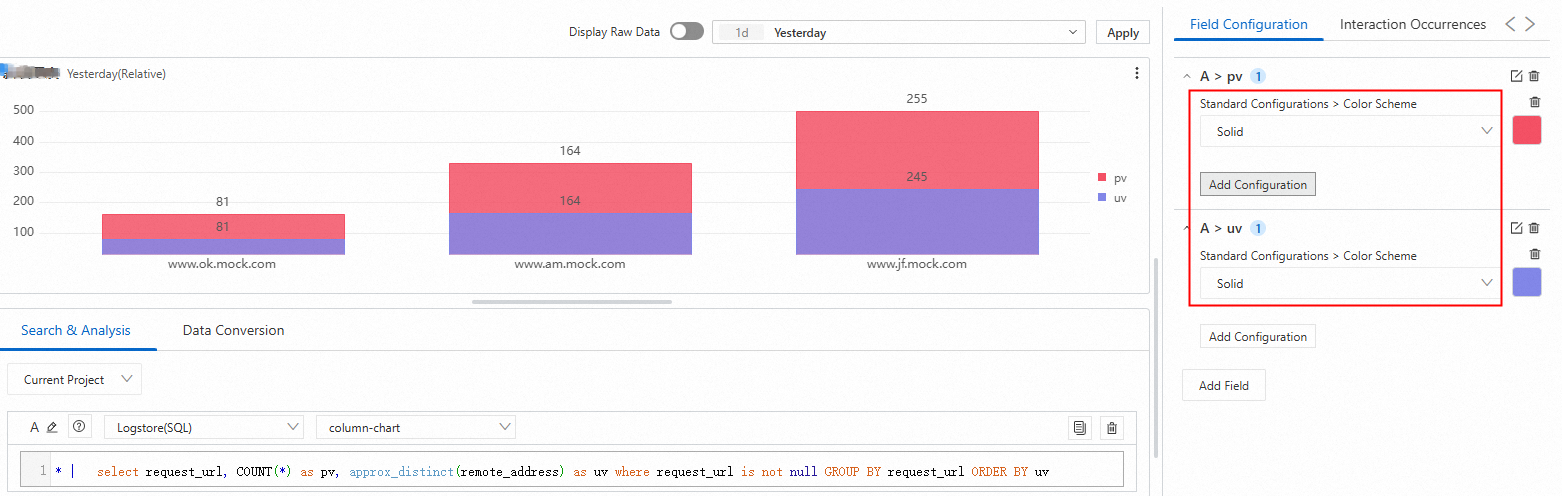

Di bagian Standard Configurations > Color Scheme > Solid, lalu tentukan warna tampilan untuk bidang pv dan uv.
