Konfigurasikan sumbu X dan Y pada grafik garis untuk mengatur visibilitas sumbu, format, rentang nilai, dan ambang batas.

Prasyarat

Anda telah mengumpulkan data log. Untuk informasi selengkapnya, lihat Kumpulkan log teks dari host.
Anda telah membuat indeks. Untuk informasi selengkapnya, lihat Buat indeks.

Ikhtisar

Di editor grafik pada Dasbor SLS, mengaktifkan time series mode memungkinkan Anda menambahkan beberapa pernyataan kueri (seperti Query A dan Query B) di area Search & Analysis serta memilih date format (misalnya YYYY-MM-DD HH:mm:ss) untuk sumbu X di panel General Configurations.

Search & Analysis: Cari dan analisis log di Konsol melalui pencarian log, agregasi, dan analisis statistik.
Add a chart: Tambahkan grafik ke dasbor, di mana setiap grafik sesuai dengan satu atau beberapa pernyataan kueri dan analisis.
Configure the X and Y axes of a line chart: Sesuaikan sumbu X dan Y untuk grafik garis.

Langkah 1: Kueri dan analisis

Masuk ke Simple Log Service console. Di bagian Projects, klik proyek yang Anda inginkan.
Pada tab Log Storage > Logstores, klik logstore yang Anda inginkan.
Masukkan pernyataan kueri dan analisis, lalu klik Last 15 Minutes untuk mengatur rentang waktu untuk Search & Analysis.
Contoh:
- Pernyataan kueri untuk Query A adalah:
```
* | select __time__,count(request_url) as pv group by __time__
```

Langkah 2: Tambahkan grafik

Di panel navigasi sebelah kiri, pilih Dashboard > Dashboards. Di daftar Dashboard, klik dasbor yang Anda inginkan. Di pojok kanan atas halaman dasbor, klik Edit. Dalam mode edit, pilih Add > Add Chart.
Di bagian General Configurations > Chart Type, pilih ikon grafik garis . Pada tab Query and Analysis, pilih Logstore (SQL), pilih Logstore Anda, lalu masukkan pernyataan kueri.

Di pojok kanan atas, pilih rentang waktu seperti Last 15 Minutes, lalu klik OK > Save.
- Di bagian Query and Analysis Configurations, pilih __time__ untuk Axis X Field dan pv untuk Axis Y Field.

Langkah 3: Konfigurasikan sumbu X dan Y

X axis

Tampilkan atau sembunyikan sumbu X

Buka Axis X > Display Axis X. Alihkan sakelar Display Axis X untuk menampilkan atau menyembunyikan sumbu X pada grafik.

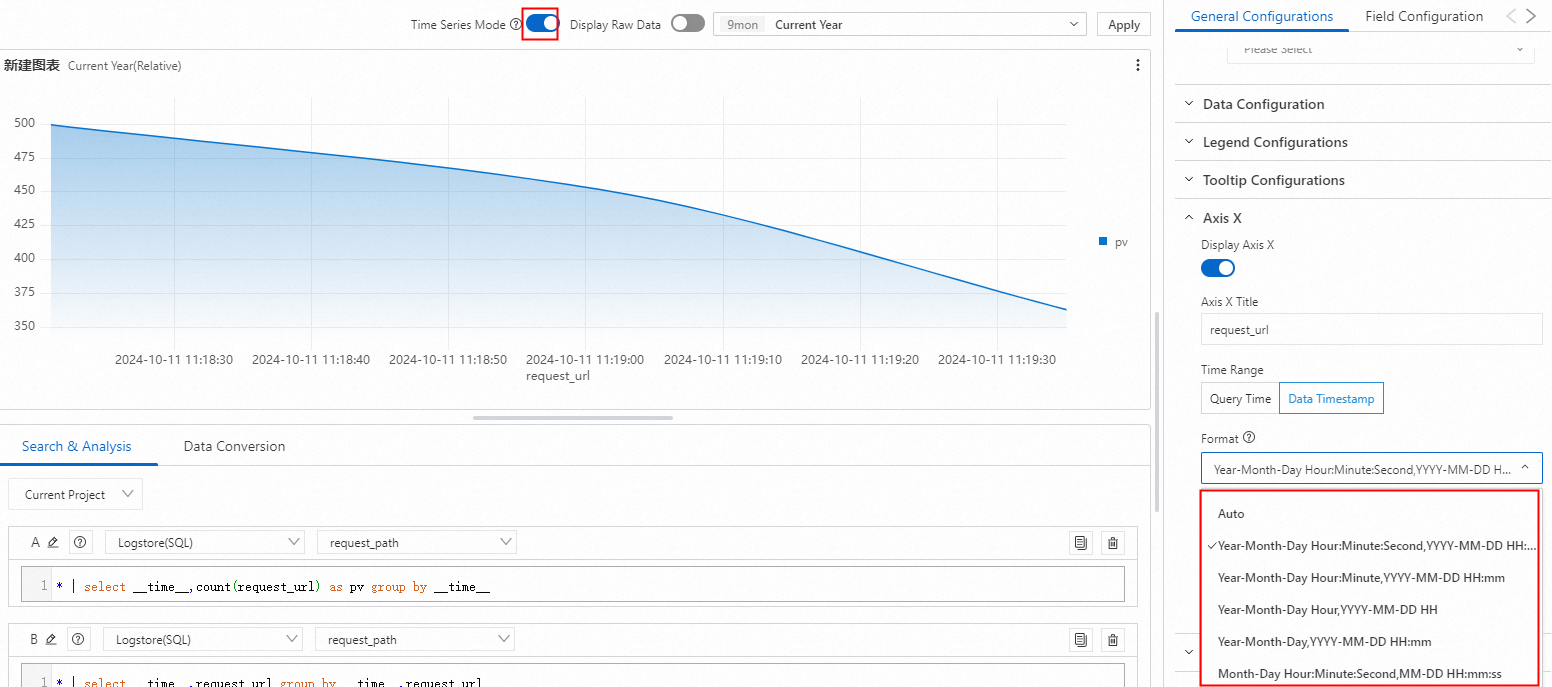

X axis format

Pemformatan sumbu X hanya tersedia dalam mode time series.

Y axis

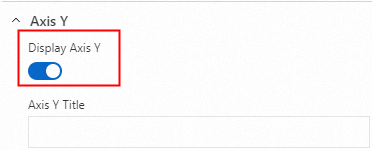

Tampilkan atau sembunyikan sumbu Y

Buka Axis Y > Display Axis Y. Alihkan sakelar Display Axis Y untuk menampilkan atau menyembunyikan sumbu Y pada grafik.

Nilai maksimum dan minimum

Untuk membatasi rentang sumbu Y, tentukan nilai pada bidang Maximum dan Minimum.

Konfigurasikan beberapa seri

Ubah pernyataan kueri untuk Query A menjadi: * | select __time__,count(request_url) as pv,count(request_url)-50 as pv1,count(request_url)+50 as pv2 group by __time__.

Buka Query and Analysis Configurations > A > Axis Y Field, lalu pilih bidang pv, pv1, dan pv2.

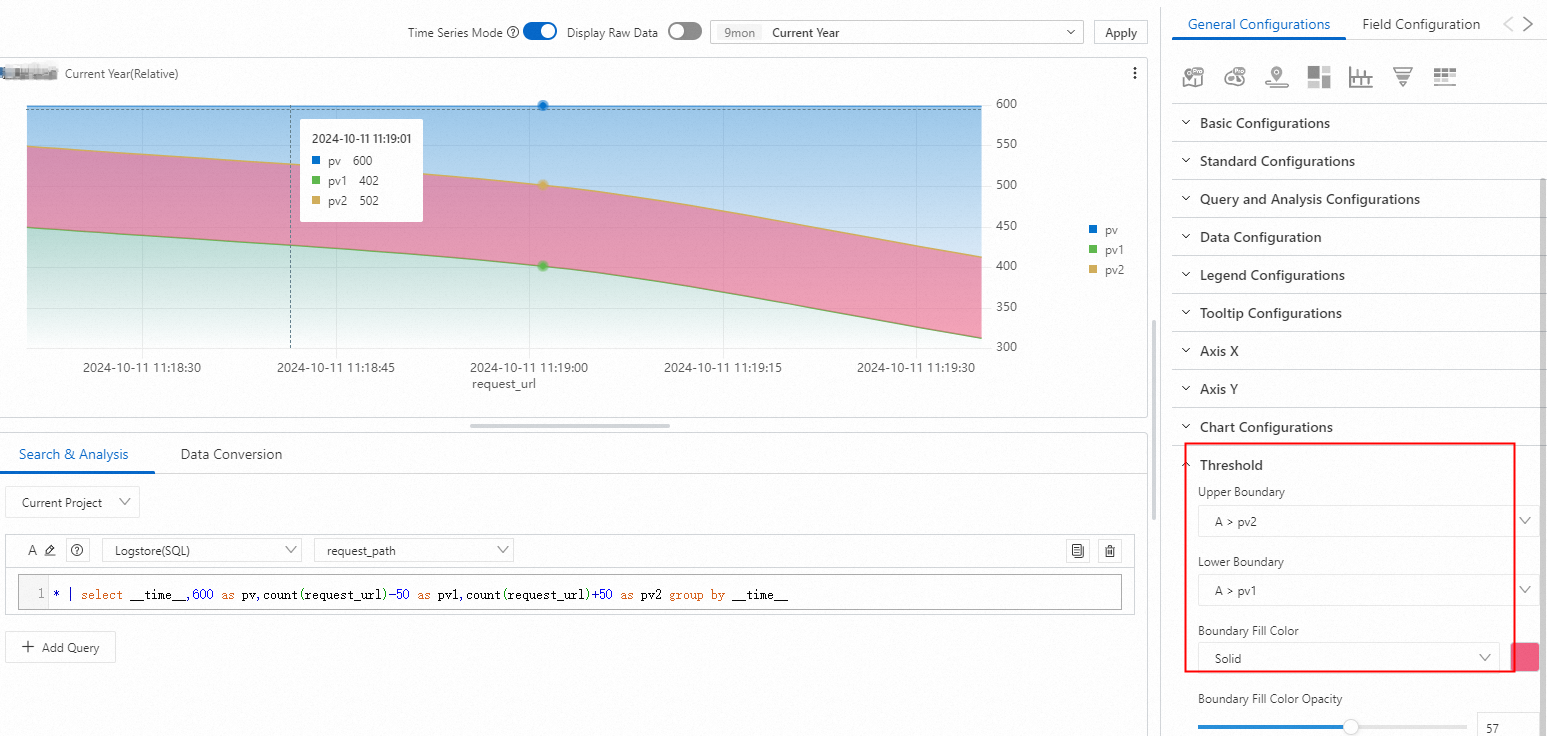

Threshold

Di bagian Threshold, pilih pv2 untuk Upper Boundary dan pv1 untuk Lower Boundary. Atur Boundary Fill Color menjadi merah.
