Cara mengonfigurasi pengukur batang - Simple Log Service

Pengukur batang Simple Log Service adalah alat visualisasi data. Anda dapat mengonfigurasinya untuk menampilkan beberapa batang guna memvisualisasikan data secara komprehensif atau menggunakan satu batang sebagai bilah kemajuan untuk menunjukkan persentase metrik tertentu. Topik ini menjelaskan cara mengonfigurasi pengukur batang.

Ikhtisar

Pengukur batang dengan beberapa batang biasanya digunakan dalam analisis top-N.
Pengukur batang dengan satu batang sering digunakan sebagai bilah kemajuan untuk menampilkan persentase suatu metrik atau proporsi data.

Untuk informasi lebih lanjut tentang cara menambahkan pengukur batang, lihat Tambahkan grafik ke dasbor.

Efek Konfigurasi

Jenis Pengukur Batang	Contoh Pengukur Batang	Referensi
Pengukur batang dasar		Konfigurasikan pengukur batang dasar
Dial		Konfigurasikan dial
Pengukur batang yang mendukung kueri multi-pernyataan		Konfigurasikan pengukur batang yang mendukung kueri multi-pernyataan

Konfigurasikan pengukur batang dasar

Masuk ke Konsol Simple Log Service. Di bagian Projects, klik proyek yang diinginkan.
Di panel navigasi kiri, pilih Dashboard > Dashboards. Dalam daftar dasbor, klik dasbor yang diinginkan. Di sudut kanan atas halaman dasbor, klik Edit. Dalam mode edit, klik Add > Add Chart.
Di sebelah kanan halaman Edit Grafik, pilih Bar Gauge Pro di bagian Chart Types dan konfigurasikan parameter di bagian Style Settings sesuai gambar berikut. Di sebelah kiri halaman Edit Grafik, konfigurasikan rentang waktu kueri, penyimpanan log, dan pernyataan kueri untuk pengukur batang. Setelah selesai, klik Apply di bagian atas halaman untuk melihat efek konfigurasi.
- Pernyataan kueri berikut digunakan untuk menanyakan jumlah pengunjung unik (UV) dari halaman web:
```
status < 400 | SELECT approx_distinct(client_ip) AS UV
```
- Pernyataan kueri berikut digunakan untuk menanyakan jumlah tampilan halaman (PV) dari halaman web:
```
status < 400 | SELECT count(*) AS PV
```
- Pernyataan kueri berikut digunakan untuk menanyakan jumlah log:
```
* | SELECT count(*) AS count
```

Konfigurasi pada tab Konfigurasi Umum

Anda dapat mengonfigurasi pengaturan global untuk pengukur batang pada tab Konfigurasi Umum.

Parameter di bagian Konfigurasi Dasar

Parameter	Deskripsi
Title	Judul pengukur batang.
Display Title	Jika Anda mengaktifkan Display Title, judul pengukur batang akan ditampilkan.
Display Border	Jika Anda mengaktifkan Display Border, batas-batas pengukur batang akan ditampilkan.
Display Background	Jika Anda mengaktifkan Display Background, warna latar belakang pengukur batang akan ditampilkan.
Display Time	Jika Anda mengaktifkan Display Time, rentang waktu kueri pengukur batang akan ditampilkan.
Fixed Time	Jika Anda mengaktifkan Fixed Time, rentang waktu kueri pengukur batang tidak bergantung pada rentang waktu global dasbor.

Parameter di bagian Konfigurasi Standar

Parameter	Deskripsi
Format	Format tampilan nilai numerik.
Unit	Satuan nilai numerik.
Number of Digits after Decimal Point	Tempat desimal nilai numerik.
Display Name	Nama bidang tampilan. Jika Anda menentukan nilai untuk parameter Nama Tampilan, nilai tersebut digunakan sebagai nama untuk semua bidang tampilan di pengukur batang. Jika Anda ingin mengubah nama bidang tampilan, Anda harus mengonfigurasi parameter pada tab Konfigurasi Bidang.
Color Scheme	Skema warna pengukur batang. Nilai valid: Built-in: menggunakan skema warna bawaan. Solid: menggunakan warna yang Anda pilih. Threshold: menggunakan warna berbeda untuk nilai berbeda berdasarkan ambang batas yang ditentukan untuk nilai-nilai tersebut.

Parameter di bagian Konfigurasi Data

Parameter	Deskripsi
Display Mode	Mode tampilan data di pengukur batang. Nilai valid: Calculation Result: menampilkan hasil perhitungan semua nilai dari sebuah bidang berdasarkan hasil kueri dan analisis. All Values: menampilkan semua nilai dari sebuah bidang berdasarkan hasil kueri dan analisis.
Function	Jika Anda mengatur parameter Display Mode ke Calculation Result, Anda harus memilih fungsi untuk menghitung hasil kueri dan analisis. Sebagai contoh, jika Anda mengatur parameter Function ke Maximum Value, pengukur batang menampilkan nilai maksimum dari sebuah bidang berdasarkan hasil kueri dan analisis.
Layout	Tata letak pengukur batang. Nilai valid: Horizontal: Batang disusun dari kiri ke kanan. Jika Anda mengatur parameter Layout ke Horizontal, Anda dapat mengonfigurasi parameter Minimum Width untuk menentukan lebar minimum batang. Vertical: Batang disusun dari bawah ke atas. Jika Anda mengatur parameter Layout ke Vertical, Anda dapat mengonfigurasi parameter Minimum Height untuk menentukan tinggi minimum batang.
Minimum Width	Lebar minimum batang.
Show Percentage	Menentukan apakah akan menampilkan persentase nilai setiap batang terhadap nilai maksimum.
Show Title	Jika Anda mengaktifkan Show Title, judul batang akan ditampilkan.

Parameter di bagian Pengaturan Gaya

Parameter	Deskripsi
Display Mode	Mode tampilan pengukur batang. Nilai valid: Gradient: Pengukur batang memiliki gradien dan ditampilkan berdasarkan pengaturan ambang batas. Retro LCD: Pengukur batang dibagi menjadi bilah kemajuan Liquid Crystal Display (LCD). Basic: Bar gauge ditampilkan dalam satu warna. Dial: Pengukur batang ditampilkan sebagai dial.
Show Blank Area	Jika Anda mengaktifkan Tampilkan Area Kosong, area yang tidak terisi dari batang dirender sebagai abu-abu. Catatan Jika Anda mengatur parameter Mode Tampilan ke Retro LCD, parameter ini tidak tersedia.
Minimum Scope	Nilai minimum data yang ingin Anda tampilkan.
Maximum Scope	Nilai maksimum data yang ingin Anda tampilkan.
Value Font Color	Warna nilai numerik.
Value Font Size	Ukuran font nilai numerik.
Title Font Size	Ukuran font judul.
Edge Shape	Bentuk tepi pengukur batang.
Width	Lebar batang di pengukur batang.
Background Color	Warna latar belakang pengukur batang.

Parameter di bagian Pengaturan Pencarian & Analisis

Parameter	Deskripsi
Displayed Fields	Bidang yang ingin Anda tampilkan di pengukur batang.
Use Query Result	Setelah Anda mengaktifkan Use Query Result, Anda dapat mengonfigurasi parameter Field of Maximum Value.

Parameter di bagian Ambang Batas

Parameter

Deskripsi

Threshold Mode

Mode tampilan ambang batas.

Threshold

Ambang batas nilai numerik.

Jika Anda mengatur parameter Color Scheme ke Threshold dan menentukan ambang batas di bagian Ambang Batas, batang di pengukur batang ditampilkan dalam warna berbeda berdasarkan ambang batas yang ditentukan.

Parameter di bagian Pemetaan Nilai

Parameter

Deskripsi

Value Mapping

Teks atau ikon yang ingin Anda gunakan untuk mengganti nilai tertentu di pengukur batang.

Sebagai contoh, jika Anda mengatur parameter Value ke 200, parameter Mapping Type ke Text, dan parameter Mapping Value ke Success, semua nilai 200 di pengukur batang diganti dengan Success.

Parameter di bagian Penggantian Variabel

Parameter

Deskripsi

Variable Replacement

Pengaturan untuk penggantian variabel. Anda dapat mengklik Tambah Penggantian Variabel untuk menambahkan filter tipe Penggantian Variabel ke tabel. Setelah Anda mengonfigurasi pengaturan penggantian variabel pada tab General Configurations, Layanan Log Sederhana menambahkan filter di pojok kiri atas tabel. Anda dapat memilih nilai dari daftar drop-down filter. Kemudian, Layanan Log Sederhana secara otomatis mengganti variabel dalam pernyataan kueri tabel dengan nilai variabel yang ditunjukkan oleh nilai yang Anda pilih, dan melakukan operasi kueri dan analisis. Untuk informasi lebih lanjut, lihat Contoh 2: Konfigurasikan penggantian variabel.

Parameter di bagian Dokumentasi

Parameter	Deskripsi
Add Documentation Link	Tombol yang memungkinkan Anda menentukan tautan dokumen kustom dan deskripsi. Setelah Anda mengonfigurasi pengaturan, informasi yang ditentukan akan ditampilkan di pojok kanan atas pengukur batang.

Konfigurasi pada tab Konfigurasi Bidang

Anda dapat mengonfigurasi pengaturan tampilan personalisasi untuk hasil dari satu pernyataan kueri atau kolom data dalam hasil. Untuk informasi lebih lanjut, lihat Konfigurasi pada Tab Konfigurasi Umum.

Pernyataan kueri pada gambar berikut digunakan untuk menanyakan jumlah permintaan berdasarkan metode permintaan. Hasilnya ditampilkan dalam pengukur batang. Pada tab Field Configuration, Anda dapat mengonfigurasi warna berbeda untuk setiap batang. Gambar berikut menunjukkan efek konfigurasi pengukur batang.

A > POST: Pilih Solid dari daftar drop-down Skema Warna > Konfigurasi Standar dan tentukan biru untuk batang bidang POST.
A > PUT: Pilih Solid dari daftar drop-down Skema Warna > Konfigurasi Standar dan tentukan hijau untuk batang bidang PUT.
A > D: Pilih Solid dari daftar drop-down Skema Warna > Konfigurasi Standar dan tentukan kuning untuk batang bidang D. DELETE adalah kata kunci dalam sintaks SQL dan tidak dapat digunakan sebagai nama bidang dalam pernyataan analitik. Dalam hal ini, Anda dapat menentukan DELETE di bidang Nama Tampilan > Konfigurasi Standar.
A > GET: Pilih Solid dari daftar drop-down Skema Warna > Konfigurasi Standar dan tentukan merah untuk batang bidang GET.
A > HEAD: Pilih Solid dari daftar drop-down Skema Warna > Konfigurasi Standar dan tentukan ungu untuk batang bidang HEAD.

计量图pro

Konfigurasi pada tab Kejadian Interaksi

Anda dapat mengonfigurasi kejadian interaksi untuk hasil dari satu pernyataan kueri atau kolom data dalam hasil untuk menganalisis data secara lebih rinci. Jenis kejadian interaksi yang didukung meliputi Buka Penyimpanan Log, Buka Pencarian Tersimpan, Buka Dasbor, Buka Analisis Jejak, Buka Detail Jejak, dan Buat URL HTTP Kustom. Untuk informasi lebih lanjut, lihat Kejadian interaksi.

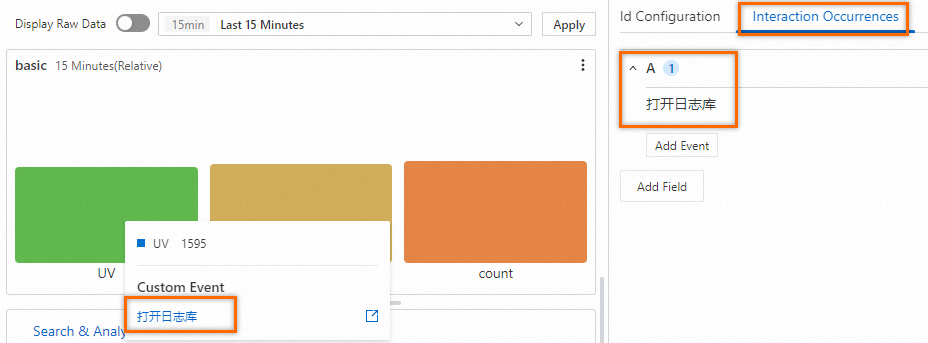

Sebagai contoh, di bagian A, Anda dapat mengonfigurasi kejadian interaksi Open Logstore untuk hasil dari Pernyataan Kueri A. Setelah mengonfigurasi kejadian interaksi, Anda dapat mengklik titik di batang pengukur batang dan pilih Open Logstore. Kemudian, Anda akan diarahkan ke Penyimpanan Log yang telah ditentukan.
