Server Load Balancer:Inspeksi keamanan cepat untuk traffic IPv4 dengan GWLB

Skenario contoh

Untuk meningkatkan keamanan dan keandalan, sebuah perusahaan mengarahkan traffic inbound IPv4 dari internet ke perangkat virtual jaringan (NVAs) guna menjalani inspeksi keamanan sebelum mencapai server aplikasi. Perusahaan tersebut dapat menggunakan GWLB untuk mengelola NVA dan memastikan seluruh traffic menjalani inspeksi ketat sebelum didistribusikan ke server aplikasi. Topik ini menggunakan contoh di mana sebuah perusahaan menggunakan Akun Alibaba Cloud untuk membuat VPC bisnis dan VPC keamanan di wilayah China (Ulanqab).

• VPC bisnis menampung sistem aplikasi dan berisi gateway IPv4 untuk mengarahkan traffic menuju internet ke NVA.

  Di VPC bisnis, vSwitch server aplikasi dan vSwitch titik akhir GWLB dibuat. Di vSwitch server aplikasi, sebuah Instance ECS dibuat sebagai server aplikasi, dan layanan aplikasi dideploy pada instance tersebut. Titik akhir GWLB dibuat di vSwitch titik akhir GWLB.

• VPC keamanan menampung NVA.

  Di VPC keamanan, sebuah instance GWLB dibuat, dan NVA ditambahkan ke kelompok server backend-nya. Layanan titik akhir juga dibuat di VPC keamanan, dan instance GWLB ditambahkan sebagai sumber daya layanan.

Setelah titik akhir GWLB dan layanan titik akhir terhubung, traffic dari internet dapat diarahkan ke NVA untuk inspeksi.

Batasan

• Setidaknya satu NVA harus dalam keadaan Berjalan.

• Grup keamanan server backend harus mengizinkan traffic UDP pada Port 6081.

• Saat membuat layanan titik akhir, Anda harus memilih wilayah dan zona ketersediaan yang mendukung baik PrivateLink maupun instance GWLB. Untuk informasi lebih lanjut tentang wilayah yang mendukung PrivateLink dan instance GWLB, lihat Wilayah dan zona ketersediaan yang mendukung PrivateLink dan Wilayah dan zona ketersediaan yang mendukung GWLB.

• Zona ketersediaan titik akhir GWLB harus merupakan subset dari zona ketersediaan layanan titik akhir.

Prasyarat

• VPC bisnis dan VPC keamanan telah dibuat. Di zona ketersediaan B VPC bisnis, vSwitch server aplikasi dan vSwitch titik akhir GWLB telah dibuat. Di zona ketersediaan B VPC keamanan, vSwitch GWLB telah dibuat. Untuk informasi lebih lanjut, lihat Buat VPC dan vSwitch.

• Gateway IPv4 telah dibuat, diaktifkan, dan dikaitkan dengan VPC bisnis. Untuk informasi lebih lanjut, lihat Buat dan kelola gateway IPv4.

• Tabel rute telah dibuat untuk gateway IPv4, vSwitch server aplikasi, dan vSwitch titik akhir GWLB. Untuk informasi lebih lanjut, lihat Buat dan kelola tabel rute.

• Instance ECS untuk server aplikasi telah dibuat di VPC bisnis, dan layanan aplikasi telah dideploy pada instance tersebut. Jika instance ECS perlu berkomunikasi dengan internet, Anda harus menetapkan Alamat IP publik ke instance tersebut. Di zona ketersediaan B VPC keamanan, instance ECS ECS01 dan ECS02 telah dibuat, dan image NVA telah dideploy pada masing-masing instance. Pastikan instance ECS01 dan ECS02 Anda mendukung frame jumbo. Enkapsulasi Geneve menambahkan 68 byte ke paket asli, yang dapat menyebabkan ukuran paket melebihi 1.500 byte. Untuk informasi lebih lanjut, lihat Maximum transmission unit (MTU).

  • Untuk informasi tentang tipe instans yang mendukung frame jumbo, lihat Famili instans yang mendukung frame jumbo.

  • Untuk informasi lebih lanjut tentang cara membuat instance ECS, lihat Buat instance menggunakan wizard.

  • Untuk informasi lebih lanjut tentang cara mendeploy image NVA, lihat Buat custom image dari instance.

• Grup keamanan telah dibuat untuk instance ECS server aplikasi, ECS01, dan ECS02. Anda dapat mengonfigurasi aturan grup keamanan berdasarkan kebutuhan bisnis dan keamanan Anda. Untuk informasi lebih lanjut, lihat Buat grup keamanan.

Prosedur

Langkah 1: Buat instance GWLB

Instance adalah entitas layanan load balancing. Anda harus terlebih dahulu membuat instance GWLB.

1. Masuk ke Konsol Gateway Load Balancer.

2. Di bilah navigasi atas, pilih wilayah tempat Anda ingin membuat instance GWLB.

3. Pada halaman Instances, klik Create GWLB.

4. Pada halaman pembelian Gateway Load Balancer, konfigurasikan parameter berikut.

   Bagian ini hanya menjelaskan parameter yang relevan. Gunakan nilai default untuk parameter lainnya. Untuk informasi lebih lanjut tentang parameter tersebut, lihat Buat dan kelola instance GWLB.

   Parameter	Deskripsi
   Instance name	Masukkan nama untuk instance.
   VPC	Pilih VPC keamanan tempat instance berada.
   Region and zone	Pilih wilayah tempat instance berada. Dalam contoh ini, China (Ulanqab) dipilih.
   Zone	Pilih setidaknya satu zona ketersediaan. Dalam contoh ini, Ulanqab Zone B dan vSwitch dari vSwitch GWLB di zona ketersediaan ini dipilih.
   IP version	Pilih versi IP instance. Dalam contoh ini, IPv4 dipilih.
   Service-Linked Role	Saat pertama kali membuat instance GWLB, klik Create Service-Linked Role untuk membuat Service-Linked Role bernama AliyunServiceRoleForGwlb. Catatan Parameter ini hanya muncul saat Anda pertama kali membuat instance GWLB.

5. Klik Buy Now dan ikuti petunjuk di layar untuk menyelesaikan pembayaran.

6. Kembali ke halaman Instances dan pilih wilayah untuk melihat instance baru.

Langkah 2: Buat kelompok server backend

Anda perlu membuat kelompok server dan menambahkan server backend untuk menerima permintaan klien yang diteruskan oleh GWLB.

1. Di panel navigasi kiri, pilih GWLB > Server Group.

2. Pada halaman Server Group, klik Create Server Group.

3. Pada dialog Create Server Group, konfigurasikan parameter untuk kelompok server dan klik Create.

   Bagian ini hanya menjelaskan parameter yang relevan. Untuk informasi lebih lanjut, lihat Buat dan kelola kelompok server.

   Parameter	Deskripsi
   Server Group Type	Pilih tipe kelompok server. Dalam contoh ini, Server dipilih.
   Server Group Name	Masukkan nama untuk kelompok server.
   VPC	Dari daftar drop-down VPC, pilih VPC keamanan tempat instance ECS dideploy. Catatan Pastikan VPC yang dipilih sama dengan VPC yang Anda pilih saat membuat instance GWLB.
   Scheduling Algorithm	Pilih algoritma penjadwalan. Dalam contoh ini, 5-tuple Hashing dipilih.
   Health Check Method	Pilih metode pemeriksaan kesehatan atau nonaktifkan pemeriksaan kesehatan. Dalam contoh ini, TCP dipilih.
   Health Check Port	Masukkan port pemeriksaan kesehatan. Dalam contoh ini, Port 80 digunakan.

4. Pada dialog The server group is created., klik Add Backend Server.

5. Pada tab Backend Servers, klik Add Backend Server.

6. Pada panel Add Backend Server, pilih Server.

   Dalam contoh ini, tipe server diatur ke ECS/ENI.

7. Pilih instance ECS01 dan ECS02 yang telah Anda buat, lalu klik OK.

   Catatan

   • Dalam contoh ini, tipe server diatur ke ECS/ENI.

   • Pastikan Anda telah mendeploy image NVA pada server backend dan server backend tersebut dapat memproses traffic Geneve.

Langkah 3: Konfigurasi listener

Konfigurasikan listener untuk instance dan kaitkan dengan kelompok server backend untuk meneruskan traffic dari semua port ke server backend melalui protokol Geneve.

1. Di panel navigasi kiri, pilih GWLB > Instances, lalu klik ID instance tersebut.

2. Klik tab Listeners, lalu klik Create IP Listener.

3. Pada halaman konfigurasi Create IP Listener, pilih Server Group Type, lalu pilih kelompok server yang telah Anda buat.

4. Daftar server yang ditambahkan muncul di halaman. Klik OK.

Langkah 4: Konfigurasi layanan titik akhir

Penyedia layanan perlu menggunakan layanan titik akhir agar GWLB dapat menyediakan layanan secara eksternal.

1. Masuk ke Konsol PrivateLink.

2. Pada halaman Endpoint Service, klik Create Endpoint Service.

3. Pada halaman Create Endpoint Service, konfigurasikan layanan titik akhir dengan informasi berikut, lalu klik OK.

   Hanya konfigurasi yang relevan dengan topik ini yang tercantum di sini.

   Parameter	Deskripsi
   Region	Dalam contoh ini, China (Ulanqab) dipilih.
   Service Resource Type	Jenis sumber daya layanan untuk layanan titik akhir. Dalam contoh ini, GWLB dipilih.
   Select Service Resource	Pilih zona ketersediaan sumber daya layanan dan sumber daya layanan di dalam zona tersebut. Dalam contoh ini, zona ketersediaan diatur ke Ulanqab Zone B. Sumber daya layanan untuk Zona B adalah instance GWLB yang dibuat di Langkah 1.
   IP Version	Dalam contoh ini, IPv4 dipilih.
   Automatically Accept Endpoint Connections	Pilih apakah akan secara otomatis menerima permintaan koneksi dari titik akhir. Dalam contoh ini, Yes dipilih. Catatan Jika Anda mengaktifkan fitur ini, layanan titik akhir secara otomatis menerima permintaan koneksi setelah titik akhir dibuat.
   Service Payer	Dalam contoh ini, Service Consumer dipilih.

Langkah 5: Konfigurasi titik akhir GWLB

Sebagai konsumen layanan, buat titik akhir GWLB untuk terhubung ke layanan titik akhir.

1. Masuk ke Konsol PrivateLink.

2. Pada halaman Endpoints, klik tab Interface Endpoint, lalu klik Create Endpoint.

3. Pada halaman Create Endpoint, konfigurasikan titik akhir dengan informasi berikut, lalu klik OK.

   Hanya konfigurasi yang sangat relevan dengan topik ini yang tercantum di sini.

   Parameter	Deskripsi
   Region	Dalam contoh ini, China (Ulanqab) dipilih.
   Endpoint Name	Masukkan nama kustom untuk titik akhir.
   Endpoint Type	Pilih tipe untuk titik akhir. Dalam contoh ini, GWLB Endpoint dipilih.
   Endpoint Service	Dalam contoh ini, pertama-tama klik Select Service, lalu pilih layanan titik akhir yang dibuat di Langkah 4.
   VPC	Pilih VPC tempat titik akhir berada. Dalam contoh ini, ID VPC bisnis dipilih.
   Zones and vSwitches	Pilih zona ketersediaan yang sesuai dengan layanan titik akhir, lalu pilih vSwitch di dalam zona tersebut. Sistem secara otomatis membuat endpoint elastic network interface (ENI) di vSwitch tersebut. Dalam contoh ini, zona ketersediaan diatur ke Ulanqab Zone B dan ID vSwitch titik akhir GWLB di Zona B dipilih.
   IP Version	Dalam contoh ini, IPv4 dipilih.

   Catatan

   Pastikan status koneksi titik akhir adalah Connected.

Langkah 6: Konfigurasi rute

Sebagai konsumen layanan, konfigurasikan rute untuk mengarahkan traffic ke titik akhir GWLB.

1. Masuk ke Konsol VPC.

2. Di panel navigasi kiri, klik Route Tables.

3. Di bilah navigasi atas, pilih wilayah tempat tabel rute berada.

4. Pada halaman Route Tables, klik ID tabel rute target.

   Catatan

   Tabel rute target mencakup tabel rute untuk gateway IPv4, tabel rute untuk vSwitch server aplikasi, dan tabel rute untuk vSwitch titik akhir GWLB. Konfigurasikan satu per satu.

5. Pada halaman detail tabel rute, klik tab Route Entry List, klik System Route, dan lihat entri rute sistem.

   Sistem secara otomatis menambahkan rute sistem berikut ke tabel rute kustom:

   Entri rute dengan Blok CIDR tujuan yang sesuai dengan Blok CIDR vSwitch di VPC tempat tabel rute berada. Rute ini digunakan untuk komunikasi antar sumber daya cloud di dalam vSwitch.

6. Untuk memodifikasi entri rute sistem di tabel rute gateway IPv4, temukan entri rute sistem target pada tab Route Entry List > System Route. Di kolom Actions, klik Modify. Pada dialog Modify Route Entry, konfigurasikan parameter berikut lalu klik OK. Entri rute tersebut kemudian muncul sebagai entri rute kustom.

   Parameter	Deskripsi
   Destination CIDR Block	Blok CIDR tujuan untuk meneruskan traffic. Destination CIDR Block tidak dapat dimodifikasi. Dalam contoh ini, Blok CIDR tujuan adalah 192.168.2.0/24.
   Name	Modifikasi nama entri rute.
   Next Hop Type	Pilih tipe lompatan berikutnya. Dalam contoh ini, Gateway Load Balancer endpoint dipilih.
   GWLB Endpoint	Pilih GWLB Endpoint yang dibuat di Langkah 5.

7. Untuk menambahkan entri rute kustom saat mengonfigurasi tabel rute untuk vSwitch server aplikasi dan vSwitch titik akhir GWLB, klik Custom Route, masukkan Blok CIDR tujuan dan tipe lompatan berikutnya, lalu klik OK.

   • Saat mengonfigurasi tabel rute untuk vSwitch server aplikasi, buat entri rute kustom dengan Blok CIDR tujuan diatur ke 0.0.0.0/0 dan tipe lompatan berikutnya diatur ke Gateway Load Balancer endpoint.

   • Saat mengonfigurasi tabel rute untuk vSwitch titik akhir GWLB, buat entri rute kustom dengan Blok CIDR tujuan diatur ke 0.0.0.0/0 dan tipe lompatan berikutnya diatur ke IPv4 Gateway.

Langkah 7: Verifikasi konfigurasi

Uji konektivitas

Masuk ke instance ECS server aplikasi dan jalankan perintah berikut untuk menguji konektivitasnya ke internet:

ping www.aliyun.com

Aliran respons yang terus-menerus menunjukkan bahwa uji konektivitas berhasil.

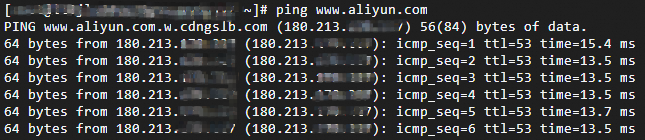

Kode berikut memberikan contoh output:

[xxx@xxx ~]# ping www.aliyun.com
PING www.aliyun.com.w.cdngslb.com (180.213.xxx.xxx) 56(84) bytes of data.
64 bytes from 180.213.xxx.xxx (180.213.xxx.xxx): icmp_seq=1 ttl=53 time=15.4 ms
64 bytes from 180.213.xxx.xxx (180.213.xxx.xxx): icmp_seq=2 ttl=53 time=13.5 ms
64 bytes from 180.213.xxx.xxx (180.213.xxx.xxx): icmp_seq=3 ttl=53 time=13.5 ms
64 bytes from 180.213.xxx.xxx (180.213.xxx.xxx): icmp_seq=4 ttl=53 time=13.5 ms
64 bytes from 180.213.xxx.xxx (180.213.xxx.xxx): icmp_seq=5 ttl=53 time=13.7 ms
64 bytes from 180.213.xxx.xxx (180.213.xxx.xxx): icmp_seq=6 ttl=53 time=13.5 ms

Uji inspeksi keamanan

Masuk ke ECS01 atau ECS02 dan jalankan perintah berikut untuk menangkap semua paket pada Port 6081:

tcpdump -i any port 6081

Jika output perintah menunjukkan data permintaan dan respons dari instance ECS server aplikasi, hal ini mengonfirmasi bahwa GWLB telah berhasil mengarahkan traffic ke NVA untuk inspeksi keamanan.

Kode berikut memberikan contoh output:

[root@xxx ~]# tcpdump -i any port 6081
tcpdump: verbose output suppressed, use -v or -vv for full protocol decode
listening on any, link-type LINUX_SLL (Linux cooked), capture size 262144 bytes
15:15:49.578469 IP 10.0.10.16.57480 > xxx.6081: Geneve, Flags [C], vni 0x0, options [32 bytes]: IP 192.168.2.123.ssh > wan.adventz.com.43200: Flags [S.], seq 980244545, ack 540151794, win 29200, options [mss 1460], length 0
15:15:49.578482 IP xxx.57480 > 10.0.10.16.6081: Geneve, Flags [C], vni 0x0, options [32 bytes]: IP 192.168.2.123.ssh > wan.adventz.com.43200: Flags [S.], seq 980244545, ack 540151794, win 29200, options [mss 1460], length 0
15:15:49.610110 IP 10.0.10.16.55139 > xxx.6081: Geneve, Flags [C], vni 0x0, options [32 bytes]: IP 192.168.2.123 > 180.213.xxx.xxx: ICMP echo request, id 16612, seq 17, length 64
15:15:49.610116 IP xxx.55139 > 10.0.10.16.6081: Geneve, Flags [C], vni 0x0, options [32 bytes]: IP 192.168.2.123 > 180.213.xxx.xxx: ICMP echo request, id 16612, seq 17, length 64
15:15:49.625531 IP 10.0.10.16.55139 > iz0jl8dnd7ratzjksyin3z.6081: Geneve, Flags [C], vni 0x0, options [32 bytes]: IP 180.213.xxx.xxx > 192.168.2.123: ICMP echo reply, id 16612, seq 17, length 64
15:15:49.625535 IP xxx.55139 > 10.0.10.16.6081: Geneve, Flags [C], vni 0x0, options [32 bytes]: IP 180.213.xxx > 192.168.2.123: ICMP echo reply, id 16612, seq 17, length 64
15:15:49.797614 IP 10.0.10.16.60600 > iz0jl8dnd7ratzjksyin3z.6081: Geneve, Flags [C], vni 0x0, options [32 bytes]: IP ptr.default.58593 > 192.168.2.123.tproxy: Flags [S], seq 1189139317, win 65535, length 0
15:15:49.797625 IP xxx.60600 > 10.0.10.16.6081: Geneve, Flags [C], vni 0x0, options [32 bytes]: IP ptr.default.58593 > 192.168.2.123.tproxy: Flags [S], seq 1189139317, win 65535, length 0
