Server Load Balancer:Mengambil alamat IP klien dengan Pendengar Lapisan 7 CLB

Server Nginx

Lingkungan contoh: CentOS 7.9 dengan Nginx 1.20.1. Konfigurasi Anda mungkin berbeda.

1. Jalankan nginx -V | grep http_realip_module untuk memeriksa apakah modul http_realip_module telah diinstal. Nginx menggunakan modul ini untuk mengurai catatan X-Forwarded-For.

   Jika output mencakup --with-http_realip_module, modul tersebut telah diinstal. Lanjutkan ke langkah berikutnya.

   Contoh output jika modul http_realip_module telah diinstal

   nginx version: nginx/1.20.1
   built by gcc 4.8.5 20150623 (Red Hat 4.8.5-44) (GCC)
   built with OpenSSL 1.1.1k  FIPS 25 Mar 2021
   TLS SNI support enabled
   configure arguments: --prefix=/usr/share/nginx --sbin-path=/usr/sbin/nginx --modules-path=/usr/lib64/nginx/modules --conf-path=/etc/nginx/nginx.conf --error-log-path=/var/log/nginx/error.log --http-log-path=/var/log/nginx/access.log --http-client-body-temp-path=/var/lib/nginx/tmp/client_body --http-proxy-temp-path=/var/lib/nginx/tmp/proxy --http-fastcgi-temp-path=/var/lib/nginx/tmp/fastcgi --http-uwsgi-temp-path=/var/lib/nginx/tmp/uwsgi --http-scgi-temp-path=/var/lib/nginx/tmp/scgi --pid-path=/run/nginx.pid --lock-path=/run/lock/subsys/nginx --user=nginx --group=nginx --with-compat --with-debug --with-file-aio --with-google_perftools_module --with-http_addition_module --with-http_auth_request_module --with-http_dav_module --with-http_degradation_module --with-http_flv_module --with-http_gunzip_module --with-http_gzip_static_module --with-http_image_filter_module=dynamic --with-http_mp4_module --with-http_perl_module=dynamic --with-http_random_index_module --with-http_realip_module --with-http_secure_link_module --with-http_slice_module --with-http_ssl_module --with-http_stub_status_module --with-http_sub_module --with-http_v2_module --with-http_xslt_module=dynamic --with-mail=dynamic --with-mail_ssl_module --with-pcre --with-pcre-jit --with-stream=dynamic --with-stream_ssl_module --with-stream_ssl_preread_module --with-threads --with-cc-opt='-O2 -g -pipe -Wall -Wp,-D_FORTIFY_SOURCE=2 -fexceptions -fstack-protector-strong --param=ssp-buffer-size=4 -grecord-gcc-switches -specs=/usr/lib/rpm/redhat/redhat-hardened-cc1 -m64 -mtune=generic' --with-ld-opt='-Wl,-z,relro -specs=/usr/lib/rpm/redhat/redhat-hardened-ld -Wl,-E'


   Modul http_realip_module tersedia sejak Nginx 1.0.4 (2011). Jika Anda menggunakan versi yang lebih lama, backup konfigurasi Anda dan lakukan upgrade Nginx.

   Jika modul http_realip_module belum diinstal, kompilasi ulang Nginx dengan modul tersebut atau instal ulang Nginx menggunakan manajer paket seperti yum.

2. Edit file konfigurasi Nginx. Jalankan nginx -t untuk menemukan path file tersebut. Default-nya adalah /etc/nginx/nginx.conf.

   http {
     # Pastikan log_format mencakup $http_x_forwarded_for. Variabel ini mencatat nilai X-Forwarded-For.
     log_format  main  '$remote_addr - $remote_user [$time_local] "$request" '
                         '$status $body_bytes_sent "$http_referer" '
                         '"$http_user_agent" "$http_x_forwarded_for"';

     # ...
   }


3. Jalankan perintah sudo nginx -s reload untuk memuat ulang konfigurasi Nginx.

Server Apache

Lingkungan contoh: CentOS 7.9 dengan Apache 2.4.6. Konfigurasi Anda mungkin berbeda.

1. Jalankan httpd -M | grep remoteip_module untuk memeriksa apakah modul remoteip_module telah diinstal. Apache menggunakan modul ini untuk mengurai catatan X-Forwarded-For.

   Jika output mencakup remoteip_module (shared), modul tersebut telah diinstal. Lanjutkan ke langkah berikutnya.

   Modul remoteip_module tersedia sejak Apache 2.4.0 (2012). Jika Anda menggunakan versi yang lebih lama, backup konfigurasi Anda dan lakukan upgrade Apache.

   Jika modul remoteip_module belum diinstal, kompilasi ulang Apache dengan modul tersebut atau instal ulang Apache menggunakan manajer paket seperti yum.

2. Edit file konfigurasi Apache. Path default-nya adalah /etc/httpd/conf/httpd.conf.

   # ...
   <IfModule log_config_module>
   	# Tambahkan %{X-Forwarded-For}i untuk mencatat informasi X-Forwarded-For.
     LogFormat "%{X-Forwarded-For}i %h %l %u %t \"%r\" %>s %b \"%{Referer}i\" \"%{User-Agent}i\"" combined
     LogFormat "%{X-Forwarded-For}i %h %l %u %t \"%r\" %>s %b" common
   	#...
   </IfModule>
   # ...

3. Jalankan perintah sudo systemctl restart httpd untuk me-restart layanan Apache.

Server IIS

Lingkungan contoh: Windows Server 2016. Konfigurasi Anda mungkin berbeda.

1. Unduh dan ekstrak file F5XForwardedFor.

2. Berdasarkan arsitektur OS Anda, salin F5XFFHttpModule.dll dan F5XFFHttpModule.ini dari direktori x86\ atau x64\ ke lokasi yang memiliki izin baca IIS.

3. Di Server Manager, buka IIS Manager.

4. Pilih server dan klik ganda Modules.



5. Klik Configure Native Modules, lalu klik Register.



6. Tambahkan file .dll yang telah diunduh.

   1. Masukkan nama file, pilih path-nya, lalu klik OK.

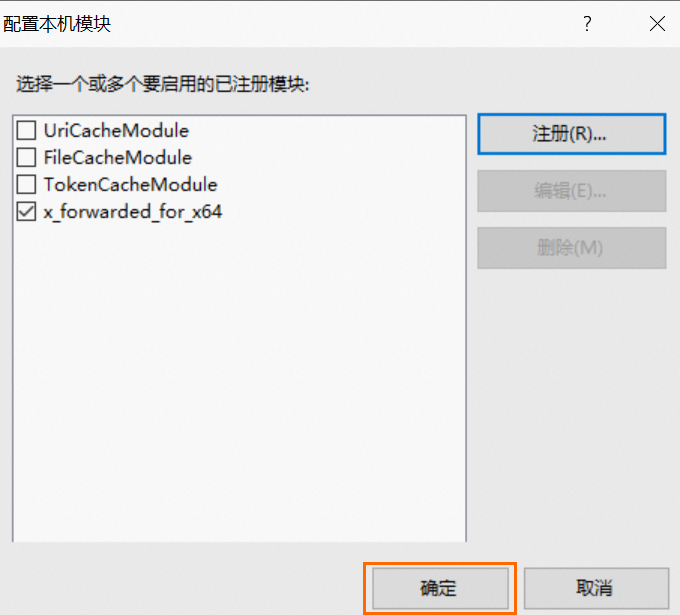

   2. Sistem secara otomatis memilih modul yang baru didaftarkan. Klik OK.

7. Kembali ke halaman utama server dan klik ganda modul Logging. Konfigurasikan format log untuk mencatat field X-Forwarded-For.

   1. Klik Select Fields.



   2. Di pojok kiri bawah, klik Add Field, tambahkan field log, lalu klik OK.



   3. Di pojok kanan atas, klik Apply untuk menyimpan perubahan.

8. Restart server IIS agar konfigurasi berlaku.

Server Nginx

Periksa log akses Nginx untuk memverifikasi pengambilan IP klien.

Path default log akses Nginx adalah /var/log/nginx/access.log.

IP paling kiri dalam field $http_x_forwarded_for adalah alamat IP klien.

Server Apache

Periksa log akses Apache untuk memverifikasi pengambilan IP klien.

Path default log akses Apache adalah /var/log/httpd/access_log.

IP paling kiri dalam field %{X-Forwarded-For}i adalah alamat IP klien.

Server IIS

Periksa log IIS untuk memverifikasi pengambilan IP klien.

Temukan path file log di modul Logging.

IP paling kiri dalam field X-Forwarded-For adalah alamat IP klien.

Nginx

Secara default, $remote_addr dalam log Nginx mencatat IP forwarding internal CLB (rentang 100.64.0.0/10). Untuk menggantinya dengan IP klien sebenarnya agar format log yang ada, kontrol akses, dan aturan pembatasan laju tetap berfungsi tanpa modifikasi, gunakan modul ngx_http_realip_module:

1. Jalankan nginx -V | grep http_realip_module untuk memverifikasi bahwa modul telah diinstal.

2. Tambahkan berikut ini ke blok http dalam file konfigurasi (default: /etc/nginx/nginx.conf):

   set_real_ip_from  100.64.0.0/10;
   real_ip_header    X-Forwarded-For;
   real_ip_recursive on;

3. Jalankan sudo nginx -t untuk memvalidasi konfigurasi, lalu jalankan sudo nginx -s reload untuk memuat ulang.

Setelah konfigurasi berlaku, periksa log akses (default: /var/log/nginx/access.log) untuk memastikan bahwa $remote_addr kini menampilkan IP klien sebenarnya.

Jika traffic melewati beberapa proxy seperti WAF atau CDN, tambahkan rentang IP origin setiap lapisan proxy ke set_real_ip_from.

Permintaan pemeriksaan kesehatan (HEAD, tanpa X-Forwarded-For) tetap akan menampilkan $remote_addr sebagai 100.64.0.0/10, yang merupakan perilaku yang diharapkan.

Apache

Secara default, %h dalam log Apache mencatat IP forwarding internal CLB. Untuk menggantinya dengan IP klien sebenarnya agar format log yang ada dan aturan kontrol akses Require ip tetap berfungsi tanpa modifikasi, gunakan modul bawaan mod_remoteip di Apache 2.4:

1. Jalankan httpd -M | grep remoteip_module untuk memverifikasi bahwa modul telah diinstal.

2. Tambahkan berikut ini ke file konfigurasi (default: /etc/httpd/conf/httpd.conf):

   RemoteIPHeader       X-Forwarded-For
   RemoteIPTrustedProxy 100.64.0.0/10

3. Jalankan sudo systemctl restart httpd untuk me-restart layanan Apache.

Setelah konfigurasi berlaku, periksa log akses (default: /var/log/httpd/access_log) untuk memastikan bahwa %h kini menampilkan IP klien sebenarnya.

Jika traffic melewati beberapa proxy seperti WAF atau CDN, tambahkan rentang IP origin setiap lapisan proxy ke RemoteIPTrustedProxy.

Permintaan pemeriksaan kesehatan (HEAD, tanpa X-Forwarded-For) tetap akan menampilkan %h sebagai 100.64.0.0/10, yang merupakan perilaku yang diharapkan.
