Smart Access Gateway:Menghubungkan Alibaba Cloud dan Azure menggunakan SAG vCPE

Skenario

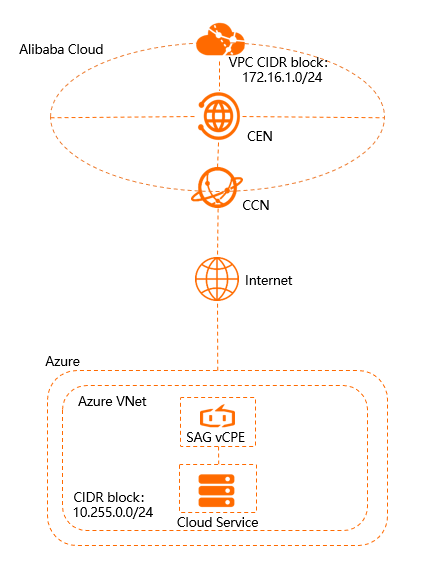

Topik ini menggunakan skenario yang ditunjukkan pada gambar berikut. Sebuah perusahaan telah menerapkan layanan cloud di wilayah Eropa di Azure dan wilayah Tiongkok (Hangzhou) di Alibaba Cloud. Perusahaan tersebut berencana menggunakan SAG vCPE untuk menghubungkan kedua platform cloud dan mengaktifkan komunikasi antar resource.

Anda dapat menerapkan image SAG vCPE pada mesin virtual (VM) di virtual network (VNet) Azure. VM tersebut kemudian bertindak sebagai perangkat SAG vCPE yang menghubungkan jaringan Anda ke Alibaba Cloud. Setelah perangkat SAG vCPE terhubung ke Alibaba Cloud, perangkat tersebut menggunakan Cloud Connect Network (CCN) dan Cloud Enterprise Network (CEN) untuk mengaktifkan komunikasi antara resource di VNet Azure dan VPC Alibaba Cloud.

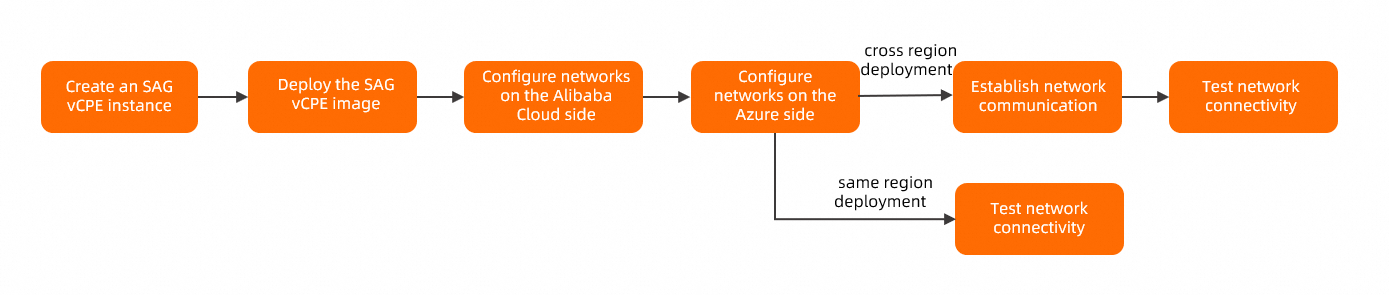

Prosedur

Langkah 1: Buat instance SAG vCPE

Buat instance SAG vCPE di Konsol SAG untuk mengelola perangkat SAG vCPE Anda.

1. Masuk ke Konsol SAG.

2. Di halaman Smart Access Gateway, pilih Purchase SAG > Create SAG (vCPE).

3. Di halaman SmartAG vCPE Software, konfigurasikan instance SAG vCPE, lalu klik Buy Now dan selesaikan pembayaran.

   Parameter	Deskripsi
   Region	Pilih wilayah instance SAG vCPE. Dalam contoh ini, Germany (Frankfurt) dipilih.
   Instance Name	Masukkan nama untuk instance SAG vCPE.
   Instance Type	Nilai default adalah SAG-vCPE.
   Version	Nilai default adalah Basic Edition.
   Usage	Pilih mode penyebaran untuk perangkat SAG vCPE. Nilai default adalah Active-Standby. Dalam mode Active-Standby, sebuah instance SAG vCPE dapat terhubung ke dua perangkat SAG vCPE secara default. Anda dapat mengonfigurasi kedua perangkat dalam mode aktif-standby untuk meningkatkan ketersediaan jaringan. Topik ini hanya menggunakan perangkat aktif.
   Peak Bandwidth	Bandwidth puncak untuk komunikasi jaringan. Satuan: Mbit/s.
   Quantity	Pilih jumlah instance SAG vCPE yang ingin Anda buat. Dalam contoh ini, dipilih 1.
   Subscription Period	Pilih durasi langganan.

4. Kembali ke Konsol SAG. Di bilah navigasi atas, pilih wilayah tempat Anda membuat instance.

5. Di panel navigasi kiri, pilih SAG > Instance Management.

6. Di halaman SAG, klik ID instance yang telah Anda buat.

7. Di halaman detail instance, klik tab Device Settings. Lihat dan catat nomor seri serta kunci perangkat aktif. Kredensial ini diperlukan untuk mengaitkan perangkat SAG vCPE dengan instance SAG vCPE.

Langkah 2: Terapkan image SAG vCPE

Buat VM di VNet Azure Anda untuk meng-host image SAG vCPE. Setelah penerapan, VM ini bertindak sebagai perangkat SAG vCPE yang menghubungkan layanan Azure Anda ke Alibaba Cloud.

1. Buat VM di VNet Azure.

   Untuk informasi selengkapnya tentang cara membuat VM Azure, lihat dokumentasi Azure. Pastikan VM memenuhi persyaratan berikut:

   • Sistem operasi: Ubuntu 18.04 64-bit.

   • Versi kernel: 3.10.0-957.21.3.el7.x86_64 atau lebih baru.

   • VM memiliki network interface controller (NIC) khusus yang dapat terhubung ke Internet.

   • Logon jarak jauh diaktifkan untuk VM.

   • Tidak ada sistem bisnis yang berjalan di VM.

   • VM memiliki minimal 1 vCPU dan minimal 2 GB memori.

     Kami menyarankan Anda menggunakan VM dengan minimal 2 core vCPU dan 4 GB memori. Konfigurasi ini dapat mencapai bandwidth pribadi terenkripsi sebesar 350 Mbit/s atau lebih tinggi berdasarkan paket berukuran 1024 byte.

2. Masuk ke VM Azure dan unduh skrip ke direktori /root. Untuk informasi selengkapnya, lihat dokumentasi Azure.

   Penting

   • Anda dapat mengunduh skrip ke direktori kustom. Jika Anda mengunduh skrip ke direktori kustom, Anda harus menggunakan direktori tersebut saat menjalankan skrip.

   • Jangan mengubah konten atau nama skrip setelah mengunduhnya.

   • Jika VM Anda diterapkan di wilayah Tiongkok daratan, jalankan perintah berikut untuk mengunduh skrip:

     wget -O /root/sag_vcpe_v2.3.0_deployment.sh https://sdwan-oss-shanghai.oss-cn-shanghai.aliyuncs.com/vcpe_vm/sag_vcpe_v2.3.0_deployment.sh

   • Jika VM Anda diterapkan di wilayah luar Tiongkok daratan, jalankan perintah berikut untuk mengunduh skrip:

     wget -O /root/sag_vcpe_v2.3.0_deployment.sh https://sdwan-oss-shanghai.oss-accelerate.aliyuncs.com/vcpe_vm/sag_vcpe_v2.3.0_deployment.sh

3. Berikan izin eksekusi kepada skrip.

   chmod +x /root/sag_vcpe_v2.3.0_deployment.sh

4. Jalankan skrip.

   /root/sag_vcpe_v2.3.0_deployment.sh -n sage6nniq3**** -k **** -t azure  -w eth0

   Tabel berikut menjelaskan parameter-parameter tersebut. Untuk informasi selengkapnya tentang parameter skrip, lihat Parameter skrip.

   Parameter	Deskripsi
   -n	Nomor seri perangkat SAG vCPE.
   -k	Kunci perangkat SAG vCPE.
   -t	Platform yang meng-host image SAG vCPE. Nilai yang valid: aliyun (Default): Image SAG vCPE diterapkan pada instance ECS Alibaba Cloud. aws: Image SAG vCPE diterapkan pada instance Amazon EC2. azure: Image SAG vCPE diterapkan pada mesin virtual di Microsoft Azure. Jika Anda menerapkan image SAG vCPE pada server di jaringan on-premises, Anda dapat mengatur parameter ini ke string bahasa Inggris apa pun selain aliyun, ENS, aws, atau azure.
   -w	Nama NIC dari Port WAN. Anda dapat menjalankan perintah ifconfig atau ip -br address untuk menanyakan nama NIC host.

5. Saat menjalankan skrip, sistem secara otomatis memeriksa apakah lingkungan penerapan memenuhi persyaratan. Jika beberapa komponen yang diperlukan belum terinstal, prompt berikut akan muncul. Masukkan yes, dan sistem akan secara otomatis menginstal komponen-komponen tersebut.

   Missing dependency packages python3 telnet vim traceroute sshpass mtr docker inotify wget netifaces==0.10.9, are you sure want to install these packages? [yes|no]
   [no] >>>

6. Jika lingkungan memenuhi persyaratan, sistem mulai menerapkan image SAG vCPE. Setelah penerapan selesai, prompt berikut akan muncul.

   2021-07-28 10:00:40 INFO: Install complete, please wait for few minutes to check state
   =============================================================================================

7. Periksa hasil penerapan.

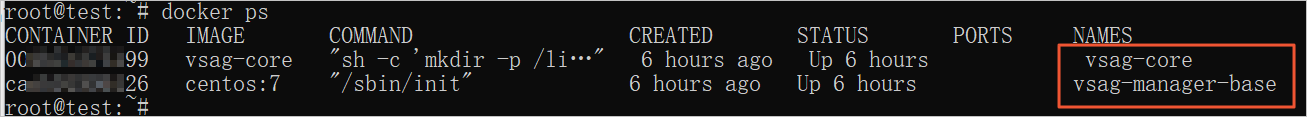

   Setelah penerapan selesai, jalankan perintah docker ps untuk memverifikasi bahwa dua kontainer berikut sedang berjalan:

   root@test:~# docker ps
   CONTAINER ID   IMAGE        COMMAND                  CREATED       STATUS        PORTS    NAMES
   0cxxx99        vsag-core    "sh -c 'mkdir -p /li…"   6 hours ago   Up 6 hours             vsag-core
   caxxx26        centos:7     "/sbin/init"             6 hours ago   Up 6 hours             vsag-manager-base
   root@test:~#

   Jika kontainer vsag-core dan vsag-manager-base sedang berjalan, penerapan berhasil.

Langkah 3: Konfigurasi jaringan Alibaba Cloud

Setelah menerapkan image SAG vCPE, konfigurasikan pengaturan jaringannya di Konsol SAG untuk menghubungkannya ke Alibaba Cloud.

1. Konfigurasikan cara menyinkronkan rute dari Azure.

   1. Masuk ke Konsol SAG.

   2. Di bilah navigasi atas, pilih wilayah target.

   3. Di halaman SAG, temukan instance target dan klik Network Configuration di kolom Actions.

   4. Di tab Network Configuration > Method to Synchronize with On-premises Routes, klik Add Static Route.

   5. Di kotak dialog Add Static Route, masukkan blok CIDR pribadi VNet Azure dan klik OK.

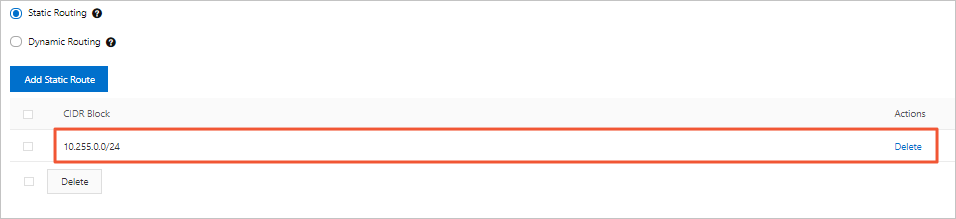

      Setelah menambahkan rute statis, daftar rute statis akan menampilkan blok CIDR 10.255.0.0/24.

2. Kaitkan instance CCN.

   Smart Access Gateway (SAG) menggunakan Cloud Connect Network (CCN), komponen utama, untuk menghubungkan jaringan Anda ke Alibaba Cloud.

   1. Buat instance CCN. Untuk informasi selengkapnya, lihat Buat instance CCN.

      Instance CCN harus berada di wilayah yang sama dengan instance SAG vCPE.

   2. Di panel navigasi kiri, pilih SAG > Instance Management.

   3. Di halaman SAG, temukan instance target dan klik Network Configuration di kolom Operation.

   4. Di halaman detail instance, klik tab Network Configuration > Network Instance Details.

   5. Di bagian Associated Instances Under Current Account, klik Add Network, pilih instance CCN yang telah Anda buat, lalu klik OK.

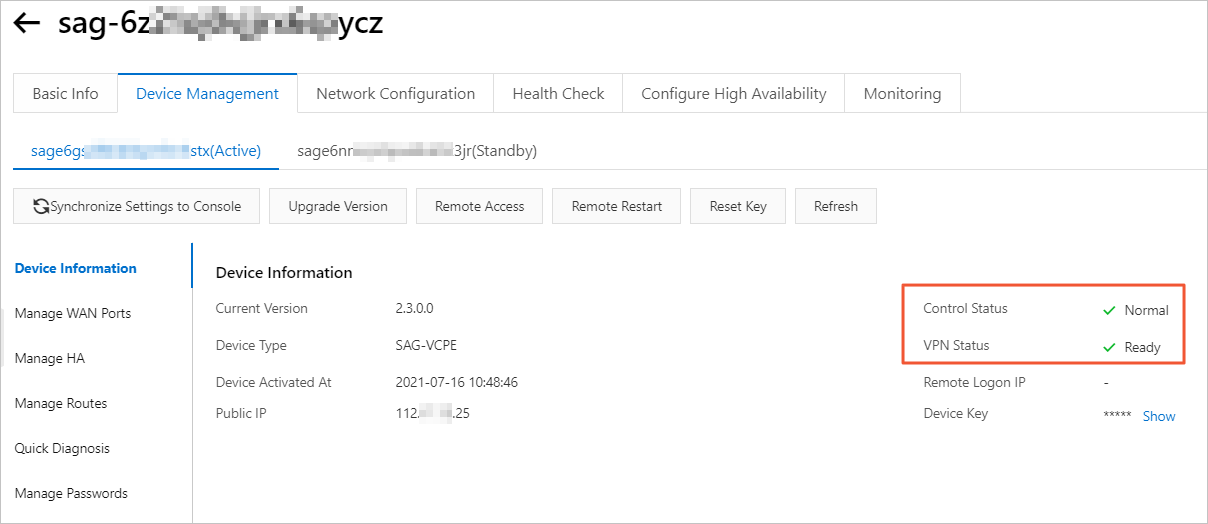

   6. Setelah mengaitkan instance CCN, klik tab Device Settings. Periksa VPN Status dan Controller Status perangkat SAG vCPE. Jika kedua status tersebut Normal, perangkat SAG vCPE telah terhubung ke Alibaba Cloud.

3. Buat dan konfigurasikan instance CEN.

   Anda perlu mengaitkan instance SAG vCPE dan instance VPC ke instance Cloud Enterprise Network (CEN). Setelah operasi ini selesai, instance SAG vCPE dan instance VPC Alibaba Cloud dapat saling mempelajari rute, sehingga mengaktifkan komunikasi antara perangkat SAG vCPE dan resource di VPC Alibaba Cloud.

   1. Di panel navigasi kiri, klik CCN.

   2. Di halaman CCN, temukan instance CCN target dan klik Bind CEN Instance di kolom Operation.

   3. Di panel CEN Instance, pilih instance Cloud Enterprise Network (CEN) yang akan dikaitkan, lalu klik OK.

      Anda dapat memilih instance CEN dengan salah satu cara berikut. Dalam contoh ini, Create CEN dipilih.

      • Existing CEN: Jika Anda memiliki instance CEN yang sudah ada, klik kotak teks dan pilih instance yang ingin dikaitkan.

      • Create CEN: Jika Anda tidak memiliki instance CEN, masukkan nama di kotak teks. Sistem akan membuat instance CEN dan secara otomatis mengaitkannya.

   4. Kaitkan instance VPC Alibaba Cloud yang telah dibuat ke instance CEN ini. Untuk informasi selengkapnya, lihat Buat koneksi VPC.

Langkah 4: Konfigurasi jaringan Azure

Untuk mengaktifkan komunikasi antara resource di Azure dan Alibaba Cloud, Anda harus mengonfigurasi jaringan di sisi Azure. Untuk informasi selengkapnya tentang perintah atau operasi konfigurasi, lihat dokumentasi Azure.

1. Buat tabel rute di Azure.

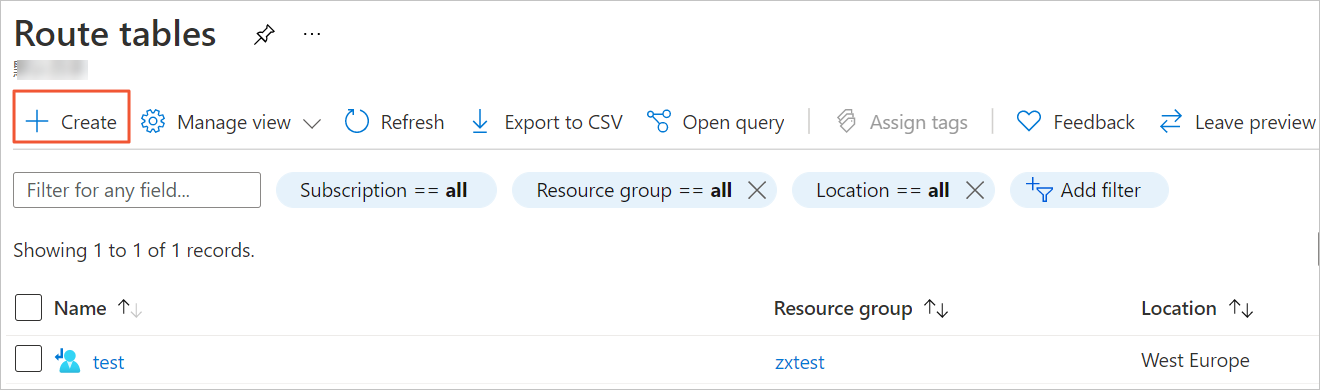

   Di halaman Route tables, klik + Create.

2. Kaitkan subnet layanan cloud Azure Anda dengan tabel rute.

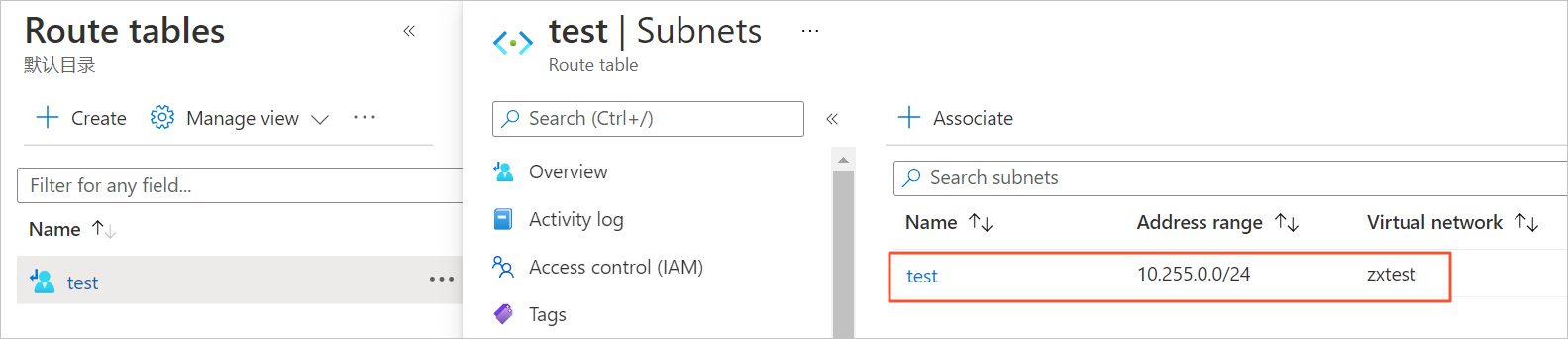

   Setelah kaitan dibuat, Anda dapat melihat informasi subnet yang terkait di halaman Subnets tabel rute, seperti nama subnet, rentang alamat, dan virtual network tempat subnet tersebut berada.

3. Tambahkan rute ke Alibaba Cloud ke tabel rute Azure.

   • Address prefix: Masukkan blok CIDR pribadi layanan Alibaba Cloud.

   • Next hop type: Pilih Virtual appliance.

   • Next hop IP address: Masukkan Alamat IP pribadi VM tempat image SAG vCPE diterapkan.

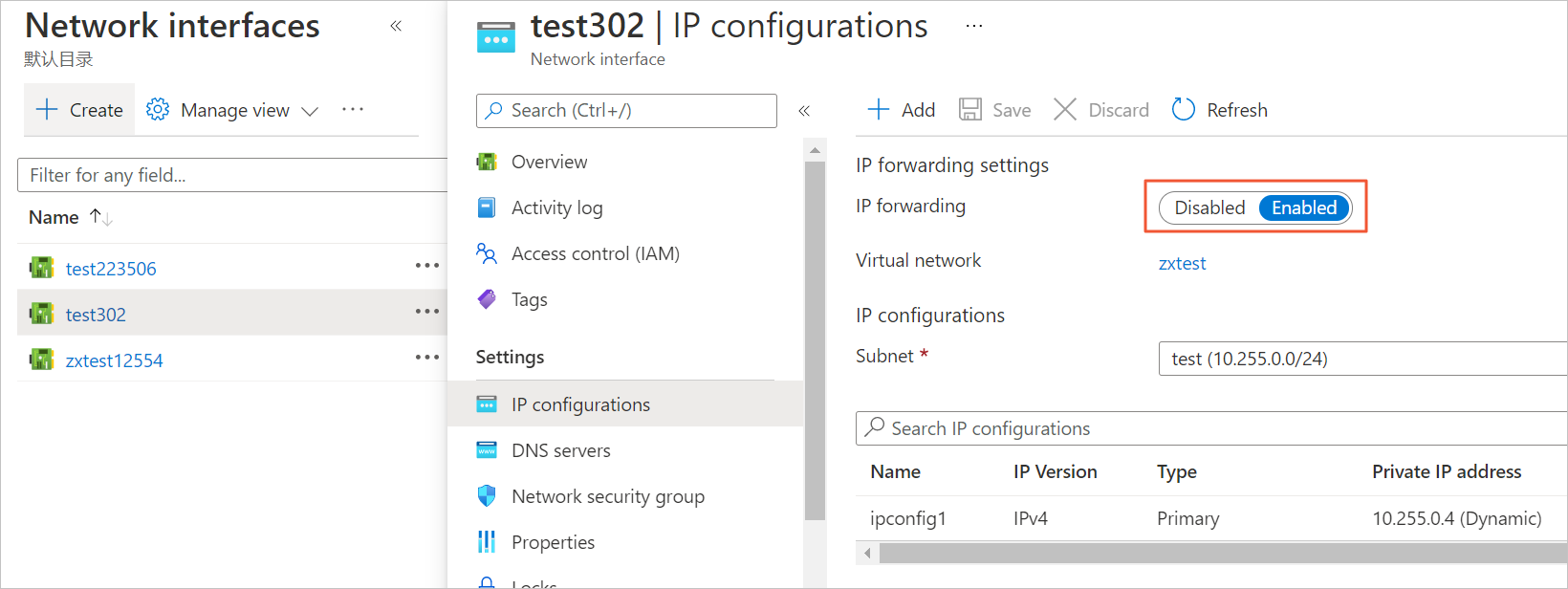

4. Temukan antarmuka jaringan pribadi VM tempat image SAG vCPE diterapkan dan aktifkan IP forwarding.

Langkah 5: Bangun konektivitas antar-wilayah

1. Beli paket bandwidth.

   1. Masuk ke Konsol CEN.

   2. Di halaman CEN Instance, temukan instance CEN target dan klik ID-nya.

   3. Di halaman detail instance, klik tab Basic Information > Bandwidth Plans, lalu klik Purchase Bandwidth Plan.

   4. Di halaman pembelian, konfigurasikan paket bandwidth, lalu klik Buy Now dan selesaikan pembayaran.

      Parameter	Deskripsi
      CEN	Pilih instance CEN untuk mana Anda ingin membeli paket bandwidth. Dalam contoh ini, instance CEN yang telah dibuat dipilih.
      Area A	Pilih area tempat instance jaringan yang ingin Anda hubungkan berada. Dalam contoh ini, Chinese Mainland dipilih.
      Area B	Pilih area tujuan koneksi. Dalam contoh ini, Europe dipilih.
      Billing method	Metode penagihan paket bandwidth. Nilai default adalah Pay-by-bandwidth.
      Bandwidth	Pilih nilai bandwidth untuk paket bandwidth. Satuan: Mbit/s.
      Bandwidth Plan Name	Masukkan nama untuk paket bandwidth.
      Subscription Period	Pilih durasi langganan untuk paket bandwidth. Nilai default adalah 1 Month. Pilih Auto-renewal untuk mengaktifkan fitur perpanjangan otomatis untuk paket bandwidth.

2. Buat koneksi antar-wilayah.

   1. Di halaman CEN Instance, temukan instance CEN target dan klik ID-nya.

   2. Di halaman detail instance, klik tab Basic Information > Bandwidth Plans, lalu klik Purchase Bandwidth Plan.

   3. Di halaman Connection with Peer Network Instance, konfigurasikan koneksi antar-wilayah dan klik OK.

      Parameter	Deskripsi
      Instance Type	Jenis instance jaringan yang akan dihubungkan. Dalam contoh ini, Cross-region dipilih.
      Region	Pilih wilayah yang akan dihubungkan. Dalam contoh ini, China (Hangzhou) dipilih.
      Transit Router	Sistem secara otomatis menampilkan ID instance Transit Router di wilayah yang akan dihubungkan.
      Connection Name	Masukkan nama untuk koneksi antar-wilayah.
      Peer Region	Pilih wilayah peer yang akan dihubungkan. Dalam contoh ini, Germany（Frankfurt） dipilih.
      Transit Router	Sistem secara otomatis menampilkan ID instance Transit Router di wilayah peer.
      Bandwidth Allocation Mode	Koneksi antar-wilayah mendukung dua metode alokasi bandwidth: Allocate From Bandwidth Plan dan Pay-By-Data-Transfer . Dalam contoh ini, Allocate From Bandwidth Plan dipilih.
      Bandwidth Plan	Pilih paket bandwidth yang dikaitkan ke instance CEN. Dalam contoh ini, instance paket bandwidth yang telah dibuat dipilih.
      Bandwidth	Masukkan nilai bandwidth untuk koneksi antar-wilayah. Satuan: Mbit/s.
      Default Line Type	Koneksi antar-wilayah mendukung berbagai jenis tautan. Jenis tautan yang berbeda memberikan kualitas transmisi data yang berbeda.
      Advanced Settings	Pertahankan pengaturan default. Semua pengaturan lanjutan dipilih.

Langkah 6: Uji konektivitas

Setelah menyelesaikan langkah-langkah sebelumnya, resource Anda di VPC Alibaba Cloud dapat berkomunikasi dengan resource Anda di Azure. Bagian ini menjelaskan cara menguji konektivitas tersebut.

1. Masuk ke instance ECS di VPC Alibaba Cloud. Untuk informasi selengkapnya, lihat Metode koneksi.

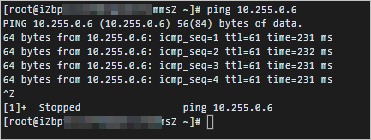

2. Jalankan perintah ping untuk melakukan ping ke VM di VNet Azure guna memverifikasi komunikasi antara kedua jaringan.

   Jika Anda menerima balasan serupa, hal ini mengonfirmasi bahwa resource di VPC Alibaba Cloud dan VNet Azure dapat saling berkomunikasi.

   [root@iZbp          mmSZ ~]# ping 10.255.0.6
   PING 10.255.0.6 (10.255.0.6) 56(84) bytes of data.
   64 bytes from 10.255.0.6: icmp_seq=1 ttl=61 time=231 ms
   64 bytes from 10.255.0.6: icmp_seq=2 ttl=61 time=231 ms
   64 bytes from 10.255.0.6: icmp_seq=3 ttl=61 time=231 ms
   64 bytes from 10.255.0.6: icmp_seq=4 ttl=61 time=231 ms
   ^Z
   [1]+  Stopped                 ping 10.255.0.6
   [root@iZbp          rSZ ~]#
