Impor templat ROS sebagai templat diagram arsitektur - Resource Orchestration Service

Impor templat ROS ke dalam Architecture Editor untuk memvisualisasikan infrastruktur Anda sebagai diagram arsitektur.

Catatan

Jika templat ROS tidak memiliki informasi tata letak, Architecture Editor akan mengatur ulang sumber daya secara otomatis.
Templat yang kompleks mungkin memerlukan penyesuaian tata letak manual agar diagramnya lebih logis.

Prasyarat

Anda telah memiliki templat ROS. Jika belum, buat satu dengan mengikuti Template Quick Start.

Templat contoh berikut membuat EIP dan Instance ECS:

ROSTemplateFormatVersion: '2015-09-01'
Parameters:
  Zone:
    Type: String
    AssociationProperty: ALIYUN::ECS::Instance::ZoneId
    AssociationPropertyMetadata:
      WithAvailableResource: true
      DefaultValueStrategy: first
    Label:
      en: VSwitch Availability Zone
    Default: cn-beijing-f
Resources:
  VPC:
    Type: ALIYUN::ECS::VPC
    Properties:
      CidrBlock: 10.0.0.0/8
      EnableIpv6: false
  VSwitch:
    Type: ALIYUN::ECS::VSwitch
    Properties:
      ZoneId:
        Ref: Zone
      VpcId:
        Ref: VPC
      CidrBlock: 10.0.0.0/24
  SecurityGroup:
    Type: ALIYUN::ECS::SecurityGroup
    Properties:
      VpcId:
        Ref: VPC
  ECSInstance:
    Type: ALIYUN::ECS::Instance
    Properties:
      VSwitchId:
        Ref: VSwitch
      ZoneId:
        Ref: Zone
      VpcId:
        Ref: VPC
      SecurityGroupIds:
        - Ref: SecurityGroup
      SystemDiskSize: 40
      InstanceChargeType: PostPaid
      AllocatePublicIP: false
      IoOptimized: optimized
      ImageId: aliyun_3_x64_20G_qboot_alibase_20230727.vhd
      SystemDiskCategory: cloud_efficiency
      InstanceType: ecs.t5-lc2m1.nano
  EIP:
    Type: ALIYUN::VPC::EIP
    Properties:
      Isp: BGP
      DeletionProtection: false
      Netmode: public
      InstanceChargeType: PayAsYouGo
      InternetChargeType: PayByBandwidth
      Bandwidth: 5
  EIPAssociation:
    Type: ALIYUN::VPC::EIPAssociation
    Properties:
      AllocationId:
        Ref: EIP
      InstanceId:
        Ref: ECSInstance
      Mode: NAT
Metadata:
  ALIYUN::ROS::Composer:
    67cb9fc3:
      Rect:
        - 632
        - 588
        - -184
        - -217
        - 0
        - 0
      ResT: Composer::ROSParameter::AlibabaCloud
      Label: AlibabaCloud
    67cb9fc4:
      Parent: 67cb9fc3
      Rect:
        - 598
        - 523
        - -164
        - -172
        - 1
        - 0
      Reg: cn-beijing
      ResT: Composer::ROSParameter::Region
      Label: region
    4ce1a0a6:
      Res:
        - Zone
      Parent: fe688e94
      Rect:
        - 520
        - 320
        - -124
        - -9
        - 3
        - 0
      ResT: Composer::ROSParameter::Zone
      Label: zone
    fe688e94:
      Res:
        - VPC
      Parent: 67cb9fc4
      Rect:
        - 560
        - 400
        - -144
        - -69
        - 2
        - 0
      Label: VPC
    a8e63de3:
      Res:
        - VSwitch
      Parent: 4ce1a0a6
      Rect:
        - 480
        - 240
        - -104
        - 51
        - 4
        - 0
      Label: VSwitch
    d6a407f2:
      Res:
        - SecurityGroup
      Parent: fe688e94
      Rect:
        - 160
        - 120
        - 30
        - 145
        - 10
        - 0
      Label: security group
    6d7f85e4:
      Res:
        - ECSInstance
      Parent: a8e63de3
      Rect:
        - 40
        - 40
        - 90
        - 185
        - 11
        - 0
      Layer:
        - d6a407f2
      Label: ECS instance
    69c24097:
      Res:
        - EIP
        - EIPAssociation
      Parent: 67cb9fc4
      Rect:
        - 40
        - 40
        - 90
        - -150
        - 2
        - 0
      Label: elastic IP address
    52dd50ee-a0c0-4d13-a3e3-df80fb4c4aa9:
      Parent: 67cb9fc4
      Edge:
        - 69c24097
        - 6d7f85e4
      Line: 0:0:0:#969696:0

Prosedur

Masuk ke Konsol ROS Architecture Editor.
Pada panel navigasi kiri, klik Infrastructure Templates.
Di halaman Infrastructure Templates, klik Create Infrastructure Template. Pada kotak dialog yang muncul, pilih ROS atau Terraform, lalu klik OK.

Catatan
Anda hanya dapat mengimpor templat ROS. Templat Terraform tidak didukung.
Pada halaman editor templat arsitektur, klik ikon di pojok kiri atas. Pada menu tarik-turun, klik Import Template Content.

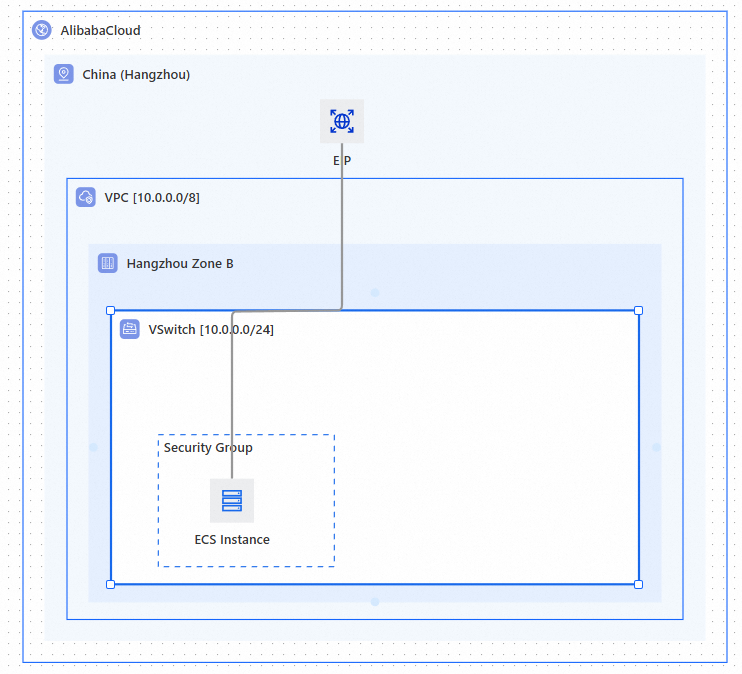

Pada kotak dialog Import Template Content, tempel konten templat lalu klik OK. Architecture Editor akan menghasilkan diagram arsitektur dari templat tersebut.
