Buat templat infrastruktur untuk merancang arsitektur sumber daya Anda secara visual. Anda dapat mengedit properti sumber daya melalui formulir, melakukan kueri harga, dan mengotomatiskan penerapan arsitektur tersebut.
Gambar arsitektur sumber daya
Masuk ke Konsol Editor Arsitektur ROS.
Di panel navigasi sebelah kiri, pilih Infrastructure Templates, lalu klik Create Infrastructure Template. Di kotak dialog, pilih ROS atau Terraform, lalu klik OK.
Jika Anda memilih ROS, Editor Arsitektur ROS menyediakan tipe sumber daya ROS. Setelah Anda merancang arsitektur sumber daya, sebuah Template ROS akan dibuat secara otomatis.
Jika Anda memilih Terraform, Editor Arsitektur ROS menyediakan tipe sumber daya Terraform. Setelah Anda merancang arsitektur sumber daya, sebuah Template Terraform akan dibuat secara otomatis.
Di panel navigasi sebelah kiri, perluas kelompok sumber daya untuk melihat dan memilih sumber daya yang diperlukan. Misalnya, Anda dapat menyeret sumber daya seperti Single-zone Network dan ECS Instance ke Canvas.
CatatanAnda dapat menggunakan kotak Search For Cloud Resource Types di bagian atas untuk mencari tipe sumber daya dalam bahasa Tionghoa maupun Inggris.
Kelompok Quick Create di bagian atas berisi arsitektur jaringan umum dan sumber daya cloud yang dapat Anda pilih dengan cepat.

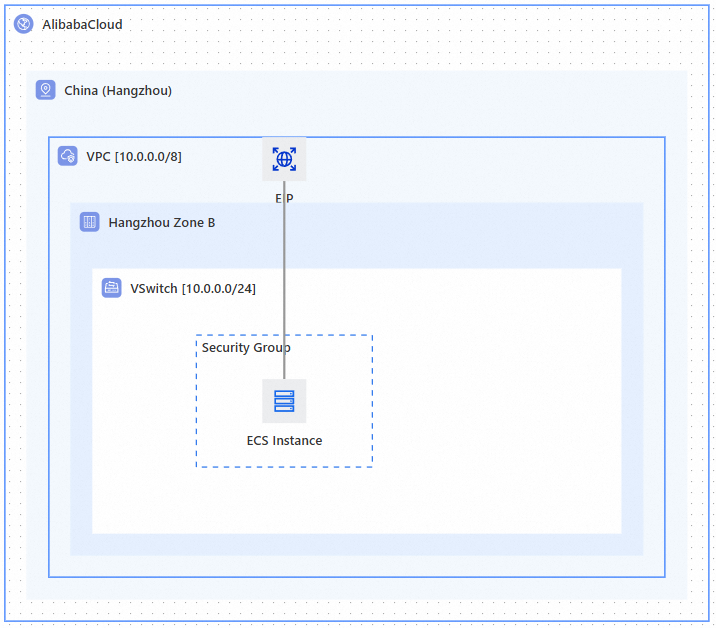

Di kanvas, hubungkan sumber daya yang terkait menggunakan garis. Misalnya, Anda dapat menyambungkan Elastic IP Address ke ECS Instance.
CatatanSaat Anda mengklik suatu sumber daya, sumber daya tersebut akan disorot dan titik koneksi muncul di keempat sisinya. Untuk menghubungkan sumber daya, klik dan tahan titik koneksi, seret garis ke sumber daya lain, lalu lepaskan tombol mouse.
(Opsional) Edit wilayah dan properti sumber daya
Di kanvas, klik ikon Region (
). Di formulir di sebelah kanan, pilih wilayah penerapan, misalnya China (Hangzhou).Di kanvas, klik ikon Zone (
). Di formulir di sebelah kanan, pilih zona penerapan, misalnya Zone G.
Zona merupakan parameter dalam templat yang dihasilkan dan secara default tersembunyi. Jika Anda ingin memilih zona sebelum penerapan, klik Hide Parameter untuk menampilkan parameter tersebut.

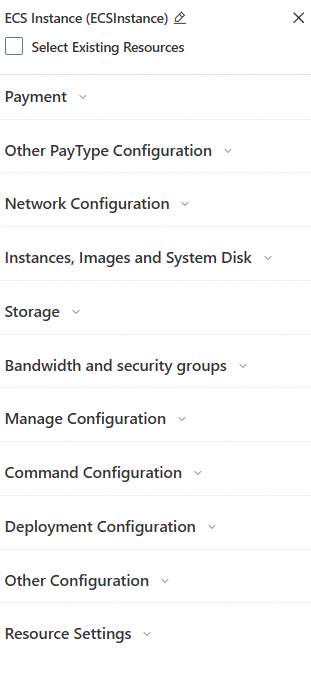

Di kanvas, klik sumber daya yang ingin Anda edit. Di formulir di sebelah kanan, edit properti sumber daya tersebut. Misalnya, untuk ECS Instance (ECSInstance), Anda dapat mengedit properti seperti Billing Method, Network Configuration, dan Storage.
(Opsional) Kelola parameter dan output template
Di pojok kanan atas, klik Template. Di tab Template Content, Anda dapat melihat Template ROS atau Terraform yang dibuat secara otomatis.
Klik tab Parameters untuk mengelola parameter template.
Klik tab Outputs untuk mengelola output template.
Untuk informasi selengkapnya, lihat Kelola parameter dan output templat infrastruktur.
(Opsional) Atur nama templat infrastruktur
Di pojok kiri atas, klik ikon
. Di menu tarik-turun, klik Rename.Masukkan nama untuk templat infrastruktur dan klik OK.
(Opsional) Simpan template infrastruktur
Di pojok kiri atas, klik ikon
. Di menu tarik-turun, klik Save Changes dan pilih Save As Draft atau Save As New Version. Kedua opsi ini menyimpan templat yang dibuat secara otomatis dari diagram arsitektur ke halaman My Templates di Konsol ROS.
Jika Anda memilih Save As Draft, templat disimpan sebagai draf. Versi ini menjalani pemeriksaan sintaks dasar, tetapi properti sumber daya tidak divalidasi.
Jika Anda memilih Save As New Version, templat disimpan sebagai versi resmi. Nomor versi bertambah secara otomatis, seperti v1, v2, dan seterusnya. Versi ini menjalani validasi sintaks yang ketat.
Editor Arsitektur ROS memiliki fitur auto-save. Fitur ini dipicu secara otomatis saat diagram arsitektur dimodifikasi dan menyimpan templat sebagai draf secara default.
