    Microservices Engine:Implementasi rilis canary end-to-end berdasarkan Spring Cloud atau Zuul gateways yang dikelola sendiri

    Document Center

    Microservices Engine:Implementasi rilis canary end-to-end berdasarkan Spring Cloud atau Zuul gateways yang dikelola sendiri

    Last Updated:Jul 06, 2025

    Spring Cloud dan Zuul gateways adalah dua jenis API gateway umum dalam arsitektur layanan mikro. Gateway ini mendukung fitur seperti pengalihan rute dan pemrosesan filter. Anda dapat mengonfigurasi aturan routing untuk mengarahkan permintaan ke versi canary guna memverifikasi dan menguji versi tersebut. Microservices Engine (MSE) menyediakan kemampuan rilis canary end-to-end yang memungkinkan Anda menerapkan pembatasan lalu lintas tanpa perlu memodifikasi kode bisnis. Topik ini menjelaskan cara mengimplementasikan rilis canary end-to-end menggunakan Spring Cloud atau Zuul gateways.

    Prasyarat

    Informasi Latar Belakang

    Topik ini menggunakan simulasi proses panggilan untuk menjelaskan cara mengimplementasikan rilis canary end-to-end pada aplikasi layanan mikro menggunakan MSE. Untuk mengimplementasikan rilis canary end-to-end, Anda hanya perlu mengonfigurasi aturan lalu lintas canary untuk aplikasi ingress tanpa modifikasi kode aplikasi. Dengan cara ini, lalu lintas yang memenuhi aturan tertentu langsung dilewatkan ke versi canary berdasarkan tag versi. Saat aplikasi dipanggil, lalu lintas yang memenuhi aturan lalu lintas canary diprioritaskan ke versi canary aplikasi tersebut. Jika aplikasi tidak memiliki versi canary, lalu lintas akan diarahkan ke versi dasar atau stabil aplikasi.

    Dalam contoh ini, aplikasi bisnis berikut telah diterapkan: spring-cloud-gateway, spring-cloud-a, spring-cloud-b, dan spring-cloud-c. Aplikasi nacos-server digunakan sebagai registri. Aplikasi bisnis dipanggil dalam urutan berikut: spring-cloud-gateway -> spring-cloud-a -> spring-cloud-b -> spring-cloud-c.

    Pemanggilan aplikasi mencakup pemanggilan layanan Spring Cloud dan layanan Dubbo.

    Fitur rilis canary end-to-end menyediakan penandaan lalu lintas. Lalu lintas canary yang ditandai diprioritaskan dikirim ke node canary. Ini membantu Anda melakukan rilis canary secara terkendali dan memastikan stabilitas.

    Kebijakan berikut umumnya digunakan untuk rilis canary end-to-end:

    • Sebagian kecil lalu lintas online ditandai dan dikirim ke node canary.

    • Lalu lintas online difilter berdasarkan aturan tertentu. Misalnya, lalu lintas dengan header atau cookie tertentu dikirim ke node canary.

    Topik ini menjelaskan cara mengonfigurasi kebijakan di atas untuk memenuhi persyaratan rilis canary yang berbeda dari arsitektur layanan mikro.

    Langkah 1: Aktifkan Tata Kelola Layanan Mikro untuk aplikasi

    Aktifkan Tata Kelola Layanan Mikro untuk aplikasi layanan mikro di klaster ACK. Anda dapat memilih metode yang sesuai berdasarkan kebutuhan bisnis Anda. Untuk informasi lebih lanjut, lihat Aktifkan Tata Kelola Layanan Mikro untuk Aplikasi Layanan Mikro di Klaster ACK.

    Aktifkan Tata Kelola Layanan Mikro untuk aplikasi di namespace ACK

    1. Masuk ke Konsol MSE, dan pilih wilayah di bilah navigasi atas.

    2. Di panel navigasi kiri, pilih Microservices Governance > Application Governance.

    3. Di halaman Application list, klik ACK Application Access.

    4. Dalam kotak dialog ACK Application Access, atur parameter yang diperlukan dan klik OK.


      Parameter

      Deskripsi

      Cluster type

      Pilih ACK Cluster, ACK Serverless Cluster, atau ACS Cluster.

      Catatan

      Jika Anda belum memberikan izin kepada ACK untuk memanggil MSE, Anda perlu mengklik tautan untuk melakukan otorisasi.

      Cluster Name/ID

      Pilih Cluster Name/ID untuk mana Anda ingin mengaktifkan Tata Kelola Layanan Mikro. Anda dapat menggunakan kata kunci untuk mencari nama atau ID klaster.

      ack-onepilot

      Tampilkan status komponen ack-onepilot. Untuk informasi tentang komponen ack-onepilot dan cara memperbarui komponen ack-onepilot, lihat ack-onepilot dan Instal dan perbarui komponen Tata Kelola Layanan Mikro.

      • Jika komponen ack-onepilot belum diinstal, klik Click Install di sebelah kanan ack-onepilot. Setelah instalasi selesai, status komponen ack-onepilot ditampilkan sebagai Installed.

      • Jika Anda melakukan operasi sebagai pengguna RAM dan pesan ditampilkan, menunjukkan bahwa Anda tidak memiliki izin untuk melakukan operasi tersebut, Anda dapat masuk ke Konsol ACK, dan klik nama klaster. Di halaman yang muncul, pilih Operations > Add-ons. Di halaman Add-ons, cari ack-onepilot dan klik Instal pada kartu sumber daya.

      Catatan

      • Pada langkah ini, komponen ack-onepilot terlibat. Anda dapat masuk ke Konsol ACK, dan klik nama klaster. Di halaman yang muncul, pilih Operations > Add-ons untuk melihat detail komponen.

      • Setelah komponen ack-onepilot diinstal, agen secara otomatis disuntikkan. Dalam hal ini, waktu mulai aplikasi dapat bertambah hingga 10 detik.

      • Saat Anda mengaktifkan Tata Kelola Layanan Mikro untuk namespace klaster, jika klaster yang diinginkan tidak berada di wilayah berikut, Anda harus memastikan bahwa klaster dapat mengakses Internet dan terhubung ke acm.aliyun.com:8080: China (Qingdao), China (Hangzhou), China (Beijing), China (Shanghai), China East 2 Finance, China (Shenzhen), China (Hong Kong), Singapura, Jerman (Frankfurt), Australia (Sydney), AS (Silicon Valley), dan AS (Virginia).

      Access Type

      Pilih Namespace Access.

      ACK Cluster Namespace

      Pilih ACK Cluster Namespace.

      Microservices Governance Namespace

      Pilih Microservices Governance Namespace.

    Aktifkan Tata Kelola Layanan Mikro untuk aplikasi

    1. Masuk ke Konsol MSE, dan pilih wilayah di bilah navigasi atas.

    2. Di panel navigasi kiri, pilih Microservices Governance > Application Governance.

    3. Di halaman Application list, klik ACK Application Access.

    4. Di kotak dialog ACK Application Access, konfigurasikan parameter dan klik OK.


      Parameter

      Deskripsi

      Cluster type

      Pilih ACK Cluster, ACK Serverless Cluster, atau ACS Cluster.

      Catatan

      Jika Anda belum memberikan izin kepada ACK untuk memanggil MSE, Anda perlu mengklik tautan untuk melakukan otorisasi.

      Cluster Name/ID

      Pilih Cluster Name/ID untuk mana Anda ingin mengaktifkan Tata Kelola Layanan Mikro. Anda dapat menggunakan kata kunci untuk mencari nama atau ID klaster.

      ack-onepilot

      Tampilkan status komponen ack-onepilot. Untuk informasi tentang komponen ack-onepilot dan cara memperbarui komponen ack-onepilot, lihat ack-onepilot dan Instal dan perbarui komponen Tata Kelola Layanan Mikro.

      • Jika komponen ack-onepilot belum diinstal, klik Click Install di sebelah kanan ack-onepilot. Setelah instalasi selesai, status komponen ack-onepilot ditampilkan sebagai Installed.

      • Jika Anda melakukan operasi sebagai pengguna RAM dan pesan ditampilkan, menunjukkan bahwa Anda tidak memiliki izin untuk melakukan operasi tersebut, Anda dapat masuk ke Konsol ACK, dan klik nama klaster. Di halaman yang muncul, pilih Operations > Add-ons. Di halaman Add-ons, cari ack-onepilot dan klik Instal pada kartu sumber daya.

      Catatan

      • Pada langkah ini, komponen ack-onepilot terlibat. Anda dapat masuk ke Konsol ACK, dan klik nama klaster. Di halaman yang muncul, pilih Operations > Add-ons untuk melihat detail komponen.

      • Setelah komponen ack-onepilot diinstal, agen secara otomatis disuntikkan. Dalam hal ini, waktu mulai aplikasi dapat bertambah hingga 10 detik.

      Access Type

      Pilih Single Application Access.

      Access Procedure

      Lakukan langkah-langkah berikut:

      Step 1: Go to the ACK console, and click the cluster name. In the left-side navigation pane of the page that appears, choose Workloads > Deployments. Then, select the namespace to which the application belongs.

      Step 2: Click the name of the application. On the page that appears, click View in YAML.

      Step 3: Edit labels in the following format and click Update.

      spec:
  template:
    metadata:
      labels:
        # Nilai on menunjukkan bahwa Tata Kelola Layanan Mikro diaktifkan. Nilai on harus diapit tanda kutip ganda (").
        msePilotAutoEnable: "on"
        # Namespace MSE mikroservis tempat aplikasi Anda berada. Jika namespace yang Anda tentukan tidak ada, namespace dengan nama yang ditentukan akan dibuat secara otomatis.
        mseNamespace: 202401
        # Nama sebenarnya dari aplikasi tempat Tata Kelola Layanan Mikro diaktifkan. Nama tersebut harus diapit tanda kutip ganda (").
        msePilotCreateAppName: "your-deployment-name"

    Langkah 2: Terapkan aplikasi untuk simulasi

    1. Masuk ke Konsol ACK. Di panel navigasi kiri, klik Clusters.

    2. Di halaman Clusters, temukan klaster yang ingin Anda kelola dan klik namanya. Di panel kiri, pilih Workloads > Deployments.

    3. Di halaman Deployments, pilih namespace, dan klik Create from YAML.

      Dalam contoh ini, aplikasi nacos-server diterapkan sebagai registri, dan spring-cloud-gateway, spring-cloud-a, spring-cloud-b, serta spring-cloud-c diterapkan sebagai aplikasi bisnis. Anda dapat memperoleh kode sumber demo ini dari alibabacloud-microservice-demo.

      • Kode Yet Another Markup Language (YAML) untuk aplikasi nacos-server

        Tampilkan Kode YAML

        apiVersion: apps/v1
kind: Deployment
metadata:
  name: nacos-server
spec:
  replicas: 1
  selector:
    matchLabels:
      app: nacos-server
  template:
    metadata:
      labels:
        msePilotAutoEnable: "off"
        app: nacos-server
    spec:
      containers:
        - name: nacos-server
          image: 'registry.cn-hangzhou.aliyuncs.com/mse-governance-demo/nacos-server:v2.1.2'
          env:
            - name: MODE
              value: standalone
            - name: JVM_XMS
              value: 512M
            - name: JVM_XMX
              value: 512M
            - name: JVM_XMN
              value: 256M
          imagePullPolicy: Always
          livenessProbe:
            failureThreshold: 3
            initialDelaySeconds: 15
            periodSeconds: 10
            successThreshold: 1
            tcpSocket:
              port: 8848
            timeoutSeconds: 3
          readinessProbe:
            failureThreshold: 5
            initialDelaySeconds: 15
            periodSeconds: 15
            successThreshold: 1
            tcpSocket:
              port: 8848
            timeoutSeconds: 3
          resources:
            requests:
              cpu: '1'
              memory: 2Gi
      dnsPolicy: ClusterFirst
      restartPolicy: Always

---
apiVersion: v1
kind: Service
metadata:
  name: nacos-server
spec:
  type: ClusterIP
  ports:
    - name: nacos-server-8848-8848
      port: 8848
      protocol: TCP
      targetPort: 8848
    - name: nacos-server-9848-9848
      port: 9848
      protocol: TCP
      targetPort: 9848
  selector:
    app: nacos-server

      • Kode YAML untuk aplikasi spring-cloud-c

        Tampilkan Kode YAML

        # Source: mse-simple-demo/templates/spring-cloud-c-deployment.yaml
apiVersion: apps/v1
kind: Deployment
metadata:
  name: spring-cloud-c
spec:
  replicas: 1
  selector:
    matchLabels:
      app: spring-cloud-c
  template:
    metadata:
      labels:
        msePilotAutoEnable: "on"
        msePilotCreateAppName: "spring-cloud-c"
        app: "spring-cloud-c"
    spec:
      containers:
        - name: spring-cloud-c
          image: "registry.cn-hangzhou.aliyuncs.com/mse-governance-demo/spring-cloud-c:3.0.1"
          imagePullPolicy: Always
          env:
            - name: nacos.host
              value: "nacos-server"
            - name: nacos.namespace
              value: "public"
          resources:
            requests:
              cpu: 1
              memory: 2Gi
            limits:
              cpu: 1
              memory: 2Gi
          ports:
          - name: http-port
            containerPort: 20003
      affinity:
        podAntiAffinity:
          preferredDuringSchedulingIgnoredDuringExecution:
            - podAffinityTerm:
                topologyKey: failure-domain.beta.kubernetes.io/zone
              weight: 50
            - podAffinityTerm:
                topologyKey: kubernetes.io/hostname
              weight: 100

      • Kode YAML untuk aplikasi spring-cloud-b

        Tampilkan Kode YAML

        # Source: mse-simple-demo/templates/spring-cloud-b-deployment.yaml
apiVersion: apps/v1
kind: Deployment
metadata:
  name: spring-cloud-b
spec:
  replicas: 1
  selector:
    matchLabels:
      app: spring-cloud-b
  template:
    metadata:
      labels:
        msePilotAutoEnable: "on"
        msePilotCreateAppName: "spring-cloud-b"
        app: "spring-cloud-b"
    spec:
      containers:
        - name: spring-cloud-b
          image: "registry.cn-hangzhou.aliyuncs.com/mse-governance-demo/spring-cloud-b:3.0.1"
          imagePullPolicy: Always
          env:
            - name: nacos.host
              value: "nacos-server"
            - name: nacos.namespace
              value: "public"
          resources:
            requests:
              cpu: 1
              memory: 2Gi
            limits:
              cpu: 1
              memory: 2Gi
          ports:
            - name: http-port
              containerPort: 20002
      affinity:
        podAntiAffinity:
          preferredDuringSchedulingIgnoredDuringExecution:
            - podAffinityTerm:
                topologyKey: failure-domain.beta.kubernetes.io/zone
              weight: 50
            - podAffinityTerm:
                topologyKey: kubernetes.io/hostname
              weight: 100

      • Kode YAML untuk aplikasi spring-cloud-a

        Tampilkan Kode YAML

        # Source: mse-simple-demo/templates/spring-cloud-a-deployment.yaml
apiVersion: apps/v1
kind: Deployment
metadata:
  name: spring-cloud-a
spec:
  replicas: 1
  selector:
    matchLabels:
      app: spring-cloud-a
  template:
    metadata:
      labels:
        msePilotAutoEnable: "on"
        msePilotCreateAppName: "spring-cloud-a"
        app: "spring-cloud-a"
    spec:
      containers:
        - name: spring-cloud-a
          image: "registry.cn-hangzhou.aliyuncs.com/mse-governance-demo/spring-cloud-a:3.0.1"
          imagePullPolicy: Always
          env:
            - name: nacos.host
              value: "nacos-server"
            - name: nacos.namespace
              value: "public"
          resources:
            requests:
              cpu: 1
              memory: 2Gi
            limits:
              cpu: 1
              memory: 2Gi
          ports:
            - name: http-port
              containerPort: 20001
      affinity:
        podAntiAffinity:
          preferredDuringSchedulingIgnoredDuringExecution:
            - podAffinityTerm:
                topologyKey: failure-domain.beta.kubernetes.io/zone
              weight: 50
            - podAffinityTerm:
                topologyKey: kubernetes.io/hostname
              weight: 100

      • Kode YAML untuk aplikasi spring-cloud-gateway

        Tampilkan Kode YAML

        # Source: mse-simple-demo/templates/spring-cloud-gateway-deployment.yaml
apiVersion: apps/v1
kind: Deployment
metadata:
  name: spring-cloud-gateway
spec:
  replicas: 1
  selector:
    matchLabels:
      app: spring-cloud-gateway
  template:
    metadata:
      labels:
        msePilotAutoEnable: "on"
        msePilotCreateAppName: "spring-cloud-gateway"
        app: spring-cloud-gateway
    spec:
      containers:
        - image: "registry.cn-hangzhou.aliyuncs.com/mse-governance-demo/spring-cloud-gateway:3.0.1"
          imagePullPolicy: Always
          env:
            - name: nacos.host
              value: "nacos-server"
            - name: nacos.namespace
              value: "public"
            - name: enable.auto
              value: "true"
            - name: enable.rpc.invoke
              value: "true"
            - name: enable.sql
              value: "false"
            - name: enable.sentinel.demo.flow
              value: "true"
          name: "spring-cloud-gateway"
          resources:
            requests:
              cpu: 1
              memory: 2Gi
            limits:
              cpu: 1
              memory: 2Gi
          ports:
            - containerPort: 20000
      affinity:
        podAntiAffinity:
          preferredDuringSchedulingIgnoredDuringExecution:
            - podAffinityTerm:
                topologyKey: failure-domain.beta.kubernetes.io/zone
              weight: 50
            - podAffinityTerm:
                topologyKey: kubernetes.io/hostname
              weight: 100
---
# Source: mse-simple-demo/templates/spring-cloud-gateway-service.yaml
apiVersion: v1
kind: Service
metadata:
  annotations:
    service.beta.kubernetes.io/alibaba-cloud-loadbalancer-spec: slb.s1.small
    service.beta.kubernetes.io/alicloud-loadbalancer-address-type: internet
  name: spring-cloud-gateway-slb
spec:
  ports:
    - port: 80
      protocol: TCP
      targetPort: 20000
  selector:
    app: spring-cloud-gateway
  type: LoadBalancer

      Jalankan perintah berikut untuk menanyakan hasil penyebaran:

      kubectl get svc,deploy

      Output yang Diharapkan:

      NAME                               TYPE           CLUSTER-IP   EXTERNAL-IP  PORT(S)             AGE
service/kubernetes                 ClusterIP      172.16.x.x   <none>       443/TCP             23h
service/nacos-server               ClusterIP      172.16.x.x   <none>       8848/TCP,9848/TCP   94s
service/spring-cloud-gateway-slb   LoadBalancer   172.16.x.x   8.130.x.x    80:32641/TCP        57s

NAME                                   READY   UP-TO-DATE   AVAILABLE   AGE
deployment.apps/nacos-server           1/1     1            1           94s
deployment.apps/spring-cloud-a         1/1     1            1           66s
deployment.apps/spring-cloud-b         1/1     1            1           74s
deployment.apps/spring-cloud-c         1/1     1            1           83s
deployment.apps/spring-cloud-gateway   1/1     1            1           57s

    Langkah 3: Terapkan versi canary untuk spring-cloud-c dan spring-cloud-a

    1. Masuk ke Konsol ACK. Gunakan kode YAML berikut untuk menerapkan versi canary dari aplikasi spring-cloud-c.

      Tampilkan Kode YAML

      # Source: mse-simple-demo/templates/spring-cloud-c-gray-deployment.yaml
apiVersion: apps/v1
kind: Deployment
metadata:
  name: spring-cloud-c-gray
spec:
  replicas: 1
  selector:
    matchLabels:
      app: spring-cloud-c-gray
      version: gray
  template:
    metadata:
      labels:
        msePilotAutoEnable: "on"
        msePilotCreateAppName: "spring-cloud-c"
        alicloud.service.tag: gray
        app: "spring-cloud-c-gray"
        version: gray
    spec:
      containers:
        - name: spring-cloud-c
          image: "registry.cn-hangzhou.aliyuncs.com/mse-governance-demo/spring-cloud-c:3.0.1"
          imagePullPolicy: Always
          env:
            - name: nacos.host
              value: "nacos-server"
            - name: nacos.namespace
              value: "public"
          resources:
            requests:
              cpu: 1
              memory: 2Gi
            limits:
              cpu: 1
              memory: 2Gi
          ports:
            - name: http-port
              containerPort: 20002
      affinity:
        podAntiAffinity:
          preferredDuringSchedulingIgnoredDuringExecution:
            - podAffinityTerm:
                topologyKey: failure-domain.beta.kubernetes.io/zone
              weight: 50
            - podAffinityTerm:
                topologyKey: kubernetes.io/hostname
              weight: 100

    2. Gunakan kode YAML berikut untuk menerapkan versi canary dari aplikasi spring-cloud-a.

      Tampilkan Kode YAML

      # Source: mse-simple-demo/templates/spring-cloud-a-gray-deployment.yaml
apiVersion: apps/v1
kind: Deployment
metadata:
  name: spring-cloud-a-gray
spec:
  replicas: 1
  selector:
    matchLabels:
      app: spring-cloud-a-gray
      version: gray
  template:
    metadata:
      labels:
        msePilotAutoEnable: "on"
        msePilotCreateAppName: "spring-cloud-a"
        alicloud.service.tag: gray
        app: "spring-cloud-a-gray"
        version: gray
    spec:
      containers:
        - name: spring-cloud-a
          image: "registry.cn-hangzhou.aliyuncs.com/mse-governance-demo/spring-cloud-a:3.0.1"
          imagePullPolicy: Always
          env:
            - name: nacos.host
              value: "nacos-server"
            - name: nacos.namespace
              value: "public"
          resources:
            requests:
              cpu: 1
              memory: 2Gi
            limits:
              cpu: 1
              memory: 2Gi
          ports:
            - name: http-port
              containerPort: 20001
      affinity:
        podAntiAffinity:
          preferredDuringSchedulingIgnoredDuringExecution:
            - podAffinityTerm:
                topologyKey: failure-domain.beta.kubernetes.io/zone
              weight: 50
            - podAffinityTerm:
                topologyKey: kubernetes.io/hostname
              weight: 100

    Langkah 4: Buat grup jalur untuk lingkungan canary

    1. Masuk ke Konsol MSE, dan pilih wilayah di bilah navigasi atas.

    2. Di panel navigasi kiri, pilih Microservices Governance > Full link grayscale.

    3. Klik Create Lane Group and Lane. Jika grup jalur tersedia di ruang layanan mikro yang Anda pilih, klik + Create Lane Group.

    4. Di halaman Full link grayscale, klik + Create Lane Group. Di panel Create Lane Group, konfigurasikan parameter dan klik OK.

      Parameter

      Deskripsi

      Lane Group Name

      Masukkan nama untuk grup jalur.

      Ingress Type

      Pilih Java Microservice Gateway.

      Lane Group Traffic Entry

      Pilih spring-cloud-gateway.

      Lane Group Application

      Pilih spring-cloud-a, spring-cloud-b, dan spring-cloud-c.

      Setelah grup jalur dibuat, Anda dapat melihat grup jalur di bagian Lane Group halaman Full link grayscale. Untuk memodifikasi informasi tentang grup jalur, klik ikon 编辑 dan edit informasi tersebut.

    Langkah 5: Buat jalur untuk lingkungan canary

    Catatan

    • Saat menggunakan fitur rilis canary end-to-end, Anda perlu menambahkan tag ke node aplikasi canary untuk membedakannya dari node lainnya. Dalam lingkungan kontainer, tambahkan alicloud.service.tag: ${tag} ke spec.template.metadata.labels. Dalam lingkungan Elastic Compute Service (ECS), tambahkan parameter startup Java -Dalicloud.service.tag=${tag}.

    • Jika Anda memilih Gateway Mikroservis Java untuk Jenis Ingress, MSE mendukung mode pengarahan jalur berikut:

      • Pengarahan berdasarkan isi permintaan: Jika isi permintaan dapat digunakan untuk mengidentifikasi node canary, kami sarankan Anda menggunakan mode pengarahan jalur ini. Jika isi permintaan tidak dapat digunakan untuk mengidentifikasi node canary, kami sangat menyarankan Anda menambahkan pengenal tersebut dengan menggunakan modifikasi sistem untuk mencapai efek rilis canary yang lebih baik. Misalnya, Anda dapat menggunakan mode ini untuk memastikan bahwa permintaan canary dilewatkan ke lingkungan yang sama.

      • Pengarahan berdasarkan persentase: Jika isi permintaan tidak dapat digunakan untuk mengidentifikasi node canary dan sistem warisan tidak dapat dimodifikasi, Anda dapat menggunakan mode ini. Namun, jika Anda menggunakan mode ini, permintaan dari sumber yang sama mungkin diarahkan ke node aplikasi di jalur yang berbeda. Akibatnya, permintaan canary mungkin dilewatkan ke lingkungan yang berbeda.

    • Mode lane routing mode harus sama untuk jalur dalam grup jalur. Anda hanya dapat memodifikasi parameter Path dan Mode Pengarahan Jalur saat membuat jalur pertama dalam grup jalur.

    1. Di bagian bawah halaman Full link grayscale, klik Click to Create First Split Lane. Jika jalur tersedia di ruang layanan mikro yang Anda pilih, klik Create Lane.

    2. Di panel Create Lane, konfigurasikan parameter dan klik OK.

    Parameter

    Deskripsi

    Add Node Tag

    Tambahkan tag secara manual ke node aplikasi canary Anda untuk membedakan node tersebut dari node lainnya.

    Enter lane information

    Tag Jalur: tag permintaan yang dikirim ke node aplikasi di jalur.

    Konfirmasi Hubungan Pencocokan: memungkinkan Anda memeriksa apakah jumlah node aplikasi yang ditandai sesuai dengan harapan.

    Configure Routing and Canary Release Rules

    Tentukan aturan untuk mengarahkan permintaan ke node aplikasi di jalur.

    • Path: Jika Anda mengosongkan parameter ini, semua path cocok.

    • Mode Rilis Canary: Pilih Rilis Canary Berdasarkan Rasio.

    • Rasio Aliran: Masukkan 30. Unit: persentase (%).

    Catatan

    Anda juga dapat mengonfigurasi persentase lalu lintas yang berbeda untuk setiap path gateway. Jika Anda mengaktifkan fitur ini, Anda harus memastikan bahwa jumlah persentase lalu lintas path yang dikonfigurasikan untuk semua grup jalur tidak melebihi 100%.

    Pengarahan berdasarkan isi permintaan

    Parameter

    Deskripsi

    Add Node Tag

    Tambahkan tag untuk node aplikasi canary untuk membedakan node tersebut dari node lainnya.

    Enter lane information

    Tag Jalur: tag permintaan yang dikirim ke node aplikasi di jalur. Dalam contoh ini, gray digunakan sebagai tag jalur.

    Konfirmasi Hubungan Pencocokan: memungkinkan Anda memeriksa apakah jumlah node aplikasi yang ditandai sesuai dengan harapan.

    Configure Routing and Canary Release Rules

    Konfigurasikan kondisi aturan pengarahan.

    • Masukkan nilai untuk parameter Path. Jika Anda tidak mengonfigurasi parameter ini, semua path cocok.

    • Canary Release Mode: Pilih Canary Release by Content.

    • Canary Release Condition: Tambahkan kondisi aturan. Pilih Meet All Conditions.

      Dalam contoh ini, Parameter Type diatur ke name, dan Value diatur ke xiaoming. Contoh konfigurasi:

      • Parameter Type: Pilih Parameter.

      • Parameter: Masukkan name.

      • Condition: Pilih ==.

      • Value: Masukkan xiaoming.

    Pengarahan berdasarkan persentase
    Penting

    Pastikan versi agen Java MSE adalah 3.2.3 atau lebih baru. Jika tidak, kemampuan rilis canary berbasis persentase akan terpengaruh secara negatif.

    Parameter

    Deskripsi

    Add Node Tag

    Tambahkan tag secara manual ke node aplikasi canary Anda untuk membedakan node tersebut dari node lainnya.

    Enter lane information

    Tag Jalur: tag permintaan yang dikirim ke node aplikasi di jalur. Dalam contoh ini, gray digunakan sebagai tag jalur.

    Konfirmasi Hubungan Pencocokan: memungkinkan Anda memeriksa apakah jumlah node aplikasi yang ditandai sesuai dengan harapan.

    Configure Routing and Canary Release Rules

    Konfigurasikan kondisi aturan pengarahan.

    • Path: Jika Anda mengosongkan parameter ini, semua path cocok.

    • Canary Release Mode: Pilih Canary Release by Ratio.

    • Flow ratio: Masukkan 30%.

    Setelah jalur dibuat, Anda dapat melihat detail jalur di bagian Traffic Distribution halaman Full-link Grayscale. Anda juga dapat melakukan operasi berikut:

    • Temukan jalur dan klik Enable di kolom Actions untuk membuat jalur berlaku. Dengan cara ini, lalu lintas diarahkan berdasarkan konfigurasi jalur. Lalu lintas yang memenuhi aturan pengarahan diprioritaskan ke versi aplikasi yang tag-nya sesuai dengan jalur. Jika versi aplikasi yang ditandai tidak ada, lalu lintas diarahkan ke versi aplikasi yang tidak ditandai.

    • Temukan jalur dan klik Disable di kolom Actions untuk menonaktifkan jalur yang telah dibuat. Lalu lintas aplikasi kemudian diarahkan ke versi aplikasi yang tidak ditandai.

    • Klik ikon 图标 untuk melihat persentase lalu lintas jalur.

    • Klik ikon 应用状态图标 untuk mengonfigurasi status aplikasi di jalur.

    Langkah 6: Uji pengarahan lalu lintas

    Pengarahan berdasarkan isi permintaan

    1. Jalankan perintah curl berikut untuk menguji lalu lintas yang diarahkan ke versi dasar:

      curl 8.130.x.x/A/a
A[192.168.x.x][config=base] -> B[192.168.x.x] -> C[192.168.x.x]
      Catatan

      Dalam perintah sebelumnya, 8.130.x.x adalah alamat IP publik yang diekspos oleh aplikasi spring-cloud-gateway.

    2. Jalankan perintah curl berikut untuk menguji lalu lintas yang diarahkan ke versi canary:

      curl 8.130.x.x/A/a?name=xiaoming
Agray[192.168.x.x][config=base] -> B[192.168.x.x] -> Cgray[192.168.x.x]
      Catatan

      • Jika name=xiaoming dibawa dalam permintaan, permintaan dilewatkan ke versi canary.

      • Sebagai contoh, jika permintaan dengan tag canary dikirim ke spring-cloud-a dan spring-cloud-c, permintaan tersebut diarahkan ke node canary dari kedua aplikasi tersebut.

      • Jika permintaan dikirim ke spring-cloud-b, permintaan tersebut masih dikirim ke node dasar aplikasi karena tidak ada node canary yang tersedia untuk aplikasi ini.

    Pengarahan berdasarkan persentase

    Gunakan skrip Python3 berikut untuk menguji persentase lalu lintas yang diarahkan ke versi canary. Anda harus menginstal paket requests sebelum melakukan pengujian. Ganti x.x.x.x dengan alamat IP instance Server Load Balancer (SLB) ingress yang terkait dengan spring-cloud-gateway.

    # pip3 install requests
# python3 traffic.py
import requests

TOTAL_REQUEST = 100
ENTRY_URL = 'http://x.x.x.x/A/a'

def parse_tag(text:str):
    '''
    A[10.0.23.64][config=base] -> B[10.0.23.65] -> C[10.0.23.61]
    Agray[10.0.23.64][config=base] -> B[10.0.23.65] -> Cgray[10.0.23.61]
    Ablue[10.0.23.64][config=base] -> B[10.0.23.65] -> Cblue[10.0.23.61]
    '''
    print(text)
    app_parts = text.split(' -> ')
    # tag_app: C[10.0.23.61] / Cgray[10.0.23.61]
    tag_app = app_parts[-1]

    splits = tag_app.split('[')

    # tag_part: C / Cgray
    tag_part = splits[0]
    tag = tag_part[1:]
    return tag if len(tag) > 0 else 'base'

def get_tag(url:str):
    resp = requests.get(url)
    resp.encoding = resp.apparent_encoding
    return parse_tag(resp.text)

def cal_tag_count(url:str, total_request:int):
    count_map = {}
    for i in range(total_request):
        tag = get_tag(url)
        if tag not in count_map:
            count_map[tag] = 1
        else:
            count_map[tag] += 1

    print()
    print('Total Request:', total_request)
    print('Distribusi Lalu Lintas:', count_map)

if __name__ == '__main__':
    cal_tag_count(ENTRY_URL, TOTAL_REQUEST)

    Hasil berikut menunjukkan bahwa sekitar 30% lalu lintas diarahkan ke lingkungan canary.


    Langkah 7: Implementasikan observabilitas

    Jika terjadi masalah pada aplikasi, Anda dapat menggunakan kemampuan observabilitas yang disediakan di konsol MSE untuk melihat data abnormal. Ini membantu Anda dengan cepat menemukan masalah.

    Implementasikan Observabilitas Tata Kelola Layanan Mikro

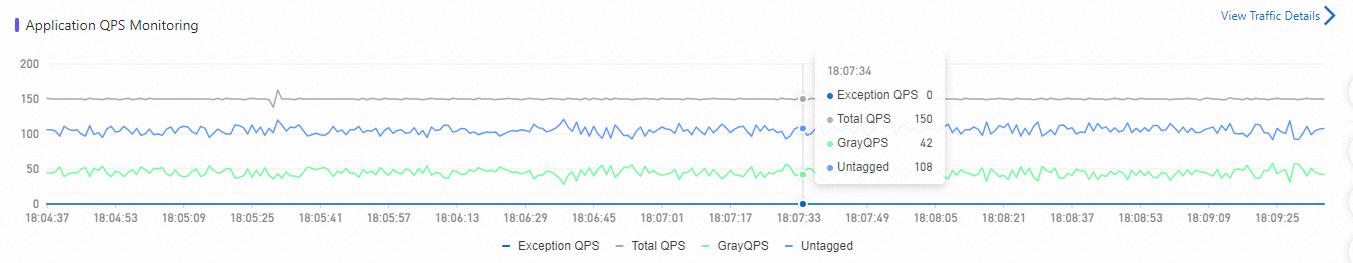

    Di halaman Full link grayscale MSE Tata Kelola Layanan Mikro, klik aplikasi tujuan. Di bagian Application QPS Monitoring, Anda dapat melihat data lalu lintas versi dasar dan versi canary dari jalur terkait.


    • Total QPS: total QPS aplikasi.

    • Exception QPS: jumlah permintaan error aplikasi.

    • GrayQPS: QPS versi canary aplikasi.

    Referensi
