Gunakan MSE untuk mencapai mulai mulus dan shutdown yang mulus pada aplikasi layanan mikro serta menghindari kehilangan traffic - Microservices Engine

Untuk menghindari kehilangan traffic selama penerapan, banyak aplikasi berkonkurensi tinggi hanya melakukan deployment pada jam sepi. Meskipun pendekatan ini membantu mengurangi masalah, biaya operasional tetap tinggi karena faktor-faktor yang tidak dapat diprediksi. MSE melakukan optimasi mendalam terhadap proses startup dan shutdown aplikasi. Saat shutdown, MSE menggunakan mekanisme penantian adaptif dan notifikasi proaktif untuk memastikan semua permintaan yang tertunda selesai sebelum layanan offline, sehingga mencegah gangguan layanan yang tiba-tiba. Saat startup, MSE menyelaraskan manajemen siklus hidup layanan mikro secara tepat dengan setiap fase deployment menggunakan readiness probe, memastikan peluncuran versi layanan baru yang stabil.

Prasyarat

Ikhtisar arsitektur demo

Asumsikan arsitektur aplikasi terdiri dari gerbang Zuul dan instans aplikasi layanan mikro backend (Spring Cloud). Rantai panggilan backend mencakup aplikasi keranjang belanja A, aplikasi pusat transaksi B, dan aplikasi pusat inventaris C. Aplikasi-aplikasi ini menggunakan Pusat Registrasi Nacos untuk registrasi dan penemuan layanan.

Pada aplikasi spring-cloud-zuul, seperti yang ditunjukkan pada gambar berikut, aplikasi tersebut secara bersamaan memanggil versi rilis canary dan versi normal spring-cloud-a dengan laju 100 permintaan per detik (QPS). 应用部署流量架构图

Deploy aplikasi dan aktifkan governance layanan mikro

Penting

Karena demo ini mencakup tugas CronHPA, instal terlebih dahulu komponen ack-kubernetes-cronhpa-controller di kluster Anda. Untuk detailnya, lihat Langkah 1: Instal komponen CronHPA.

Masuk ke Konsol ACK. Di panel navigasi kiri, klik Clusters.
Pada halaman Clusters, klik nama kluster Anda. Di panel navigasi kiri, klik Workloads > Deployments.
Pada halaman Deployments, klik Create from YAML.

Untuk Sample Template, pilih Custom. Tempel YAML berikut ke dalam bidang Template, lalu klik Create.

File demo ini bernama mse-demo.yaml. File tersebut mendeploy gerbang Zuul dan tiga aplikasi (A, B, dan C). Aplikasi A dan B masing-masing memiliki versi garis dasar dan versi rilis canary. Versi garis dasar aplikasi B menonaktifkan graceful shutdown, sedangkan versi canary-nya mengaktifkan graceful shutdown. Aplikasi C mengaktifkan warmup layanan dengan durasi warmup 120 detik.

Expand to view the YAML file

# Nacos Server
---
apiVersion: apps/v1
kind: Deployment
metadata:
  labels:
    app: nacos-server
  name: nacos-server
spec:
  replicas: 1
  selector:
    matchLabels:
      app: nacos-server
  template:
    metadata:
      labels:
        app: nacos-server
        msePilotCreateAppName: nacos-server
        msePilotAutoEnable: "on"
    spec:
      containers:
      - env:
        - name: MODE
          value: standalone
        image: registry.cn-shanghai.aliyuncs.com/yizhan/nacos-server:latest
        imagePullPolicy: Always
        name: nacos-server
        resources:
          requests:
            cpu: 250m
            memory: 512Mi
      dnsPolicy: ClusterFirst
      restartPolicy: Always
# Nacos Server Service configuration
---
apiVersion: v1
kind: Service
metadata:
  name: nacos-server
spec:
  ports:
  - port: 8848
    protocol: TCP
    targetPort: 8848
  selector:
    app: nacos-server
  type: ClusterIP
# Zuul gateway application
---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: spring-cloud-zuul
spec:
  replicas: 1
  selector:
    matchLabels:
      app: spring-cloud-zuul
  template:
    metadata:
      labels:
        app: spring-cloud-zuul
        msePilotCreateAppName: spring-cloud-zuul
        msePilotAutoEnable: "on"
    spec:
      containers:
        - env:
            - name: JAVA_HOME
              value: /usr/lib/jvm/java-1.8-openjdk/jre
            - name: LANG
              value: C.UTF-8
          image: registry.cn-shanghai.aliyuncs.com/yizhan/spring-cloud-zuul:1.0.1
          imagePullPolicy: Always
          name: spring-cloud-zuul
          ports:
            - containerPort: 20000
# Application A baseline version, with full-link pass-through enabled by machine dimension.
---
apiVersion: apps/v1
kind: Deployment
metadata:
  labels:
    app: spring-cloud-a
  name: spring-cloud-a
spec:
  replicas: 2
  selector:
    matchLabels:
      app: spring-cloud-a
  template:
    metadata:
      labels:
        app: spring-cloud-a
        msePilotCreateAppName: spring-cloud-a
        msePilotAutoEnable: "on"
    spec:
      containers:
      - env:
        - name: LANG
          value: C.UTF-8
        - name: JAVA_HOME
          value: /usr/lib/jvm/java-1.8-openjdk/jre
        - name: profiler.micro.service.tag.trace.enable
          value: "true"
        image: registry.cn-shanghai.aliyuncs.com/yizhan/spring-cloud-a:0.1-SNAPSHOT
        imagePullPolicy: Always
        name: spring-cloud-a
        ports:
        - containerPort: 20001
          protocol: TCP
        resources:
          requests:
            cpu: 250m
            memory: 512Mi
        livenessProbe:
          tcpSocket:
            port: 20001
          initialDelaySeconds: 10
          periodSeconds: 30
# Application A canary version, with full-link pass-through enabled by machine dimension.
---
apiVersion: apps/v1
kind: Deployment
metadata:
  labels:
    app: spring-cloud-a-gray
  name: spring-cloud-a-gray
spec:
  replicas: 2
  selector:
    matchLabels:
      app: spring-cloud-a-gray
  strategy:
  template:
    metadata:
      labels:
        alicloud.service.tag: gray
        app: spring-cloud-a-gray
        msePilotCreateAppName: spring-cloud-a
        msePilotAutoEnable: "on"
    spec:
      containers:
      - env:
        - name: LANG
          value: C.UTF-8
        - name: JAVA_HOME
          value: /usr/lib/jvm/java-1.8-openjdk/jre
        - name: profiler.micro.service.tag.trace.enable
          value: "true"
        image: registry.cn-shanghai.aliyuncs.com/yizhan/spring-cloud-a:0.1-SNAPSHOT
        imagePullPolicy: Always
        name: spring-cloud-a-gray
        ports:
        - containerPort: 20001
          protocol: TCP
        resources:
          requests:
            cpu: 250m
            memory: 512Mi
        livenessProbe:
          tcpSocket:
            port: 20001
          initialDelaySeconds: 10
          periodSeconds: 30
# Application B baseline version, with graceful shutdown disabled.
---
apiVersion: apps/v1
kind: Deployment
metadata:
  labels:
    app: spring-cloud-b
  name: spring-cloud-b
spec:
  replicas: 2
  selector:
    matchLabels:
      app: spring-cloud-b
  strategy:
  template:
    metadata:
      labels:
        app: spring-cloud-b
        msePilotCreateAppName: spring-cloud-b
        msePilotAutoEnable: "on"
    spec:
      containers:
      - env:
        - name: LANG
          value: C.UTF-8
        - name: JAVA_HOME
          value: /usr/lib/jvm/java-1.8-openjdk/jre
        - name: micro.service.shutdown.server.enable
          value: "false"
        - name: profiler.micro.service.http.server.enable
          value: "false"
        image: registry.cn-shanghai.aliyuncs.com/yizhan/spring-cloud-b:0.1-SNAPSHOT
        imagePullPolicy: Always
        name: spring-cloud-b
        ports:
        - containerPort: 8080
          protocol: TCP
        resources:
          requests:
            cpu: 250m
            memory: 512Mi
        livenessProbe:
          tcpSocket:
            port: 20002
          initialDelaySeconds: 10
          periodSeconds: 30
# Application B canary version, with graceful shutdown enabled by default.
---
apiVersion: apps/v1
kind: Deployment
metadata:
  labels:
    app: spring-cloud-b-gray
  name: spring-cloud-b-gray
spec:
  replicas: 2
  selector:
    matchLabels:
      app: spring-cloud-b-gray
  template:
    metadata:
      labels:
        alicloud.service.tag: gray
        app: spring-cloud-b-gray
        msePilotCreateAppName: spring-cloud-b
        msePilotAutoEnable: "on"
    spec:
      containers:
      - env:
        - name: LANG
          value: C.UTF-8
        - name: JAVA_HOME
          value: /usr/lib/jvm/java-1.8-openjdk/jre
        image: registry.cn-shanghai.aliyuncs.com/yizhan/spring-cloud-b:0.1-SNAPSHOT
        imagePullPolicy: Always
        name: spring-cloud-b-gray
        ports:
        - containerPort: 8080
          protocol: TCP
        resources:
          requests:
            cpu: 250m
            memory: 512Mi
        livenessProbe:
          tcpSocket:
            port: 20002
          initialDelaySeconds: 10
          periodSeconds: 30
# Application C baseline version
---
apiVersion: apps/v1
kind: Deployment
metadata:
  labels:
    app: spring-cloud-c
  name: spring-cloud-c
spec:
  replicas: 2
  selector:
    matchLabels:
      app: spring-cloud-c
  template:
    metadata:
      labels:
        app: spring-cloud-c
        msePilotCreateAppName: spring-cloud-c
        msePilotAutoEnable: "on"
    spec:
      containers:
      - env:
        - name: LANG
          value: C.UTF-8
        - name: JAVA_HOME
          value: /usr/lib/jvm/java-1.8-openjdk/jre
        image: registry.cn-shanghai.aliyuncs.com/yizhan/spring-cloud-c:0.1-SNAPSHOT
        imagePullPolicy: Always
        name: spring-cloud-c
        ports:
        - containerPort: 8080
          protocol: TCP
        resources:
          requests:
            cpu: 250m
            memory: 512Mi
        livenessProbe:
          tcpSocket:
            port: 20003
          initialDelaySeconds: 10
          periodSeconds: 30
# HPA configuration
---
apiVersion: autoscaling.alibabacloud.com/v1beta1
kind: CronHorizontalPodAutoscaler
metadata:
  labels:
    controller-tools.k8s.io: "1.0"
  name: spring-cloud-b
spec:
   scaleTargetRef:
      apiVersion: apps/v1beta2
      kind: Deployment
      name: spring-cloud-b
   jobs:
   - name: "scale-down"
     schedule: "0 0/5 * * * *"
     targetSize: 1
   - name: "scale-up"
     schedule: "10 0/5 * * * *"
     targetSize: 2
---
apiVersion: autoscaling.alibabacloud.com/v1beta1
kind: CronHorizontalPodAutoscaler
metadata:
  labels:
    controller-tools.k8s.io: "1.0"
  name: spring-cloud-b-gray
spec:
   scaleTargetRef:
      apiVersion: apps/v1beta2
      kind: Deployment
      name: spring-cloud-b-gray
   jobs:
   - name: "scale-down"
     schedule: "0 0/5 * * * *"
     targetSize: 1
   - name: "scale-up"
     schedule: "10 0/5 * * * *"
     targetSize: 2
---
apiVersion: autoscaling.alibabacloud.com/v1beta1
kind: CronHorizontalPodAutoscaler
metadata:
  labels:
    controller-tools.k8s.io: "1.0"
  name: spring-cloud-c
spec:
   scaleTargetRef:
      apiVersion: apps/v1beta2
      kind: Deployment
      name: spring-cloud-c
   jobs:
   - name: "scale-down"
     schedule: "0 2/5 * * * *"
     targetSize: 1
   - name: "scale-up"
     schedule: "10 2/5 * * * *"
     targetSize: 2
# Expose Zuul gateway via SLB for demonstration
---
apiVersion: v1
kind: Service
metadata:
  name: zuul-slb
spec:
  ports:
    - port: 80
      protocol: TCP
      targetPort: 20000
  selector:
    app: spring-cloud-zuul
  type: ClusterIP
# Expose Application A as a Kubernetes Service
---
apiVersion: v1
kind: Service
metadata:
  name: spring-cloud-a-base
spec:
  ports:
    - name: http
      port: 20001
      protocol: TCP
      targetPort: 20001
  selector:
    app: spring-cloud-a
---
apiVersion: v1
kind: Service
metadata:
  name: spring-cloud-a-gray
spec:
  ports:
    - name: http
      port: 20001
      protocol: TCP
      targetPort: 20001
  selector:
    app: spring-cloud-a-gray
# Nacos Server SLB Service configuration
---
apiVersion: v1
kind: Service
metadata:
  name: nacos-slb
spec:
  ports:
  - port: 8848
    protocol: TCP
    targetPort: 8848
  selector:
    app: nacos-server
  type: LoadBalancer

Aktifkan governance layanan mikro untuk aplikasi yang telah Anda deploy. Untuk detailnya, lihat Aktifkan governance MSE untuk aplikasi layanan mikro ACK dan ACS (Java).

Melihat data yang dapat diamati

Kedua aplikasi spring-cloud-b dan spring-cloud-b-gray telah mengaktifkan CronHPA, mensimulasikan penjadwalan penskalaan setiap 5 menit. Klik nama aplikasi, lalu klik tab Scaling untuk melihat detailnya.

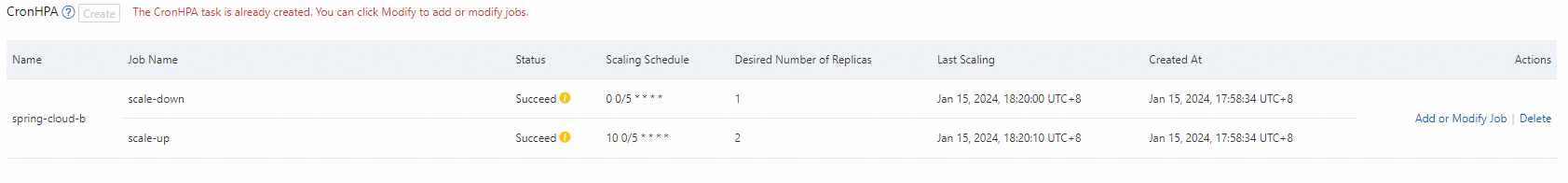

Aplikasi spring-cloud-b:

Pada halaman CronHPA, spring-cloud-b memiliki dua tugas penjadwalan penskalaan, keduanya berhasil dieksekusi (status: Succeed). Tugas scale-down dijalankan sesuai jadwal 0 0/5 * * * * dengan jumlah replika target 1. Tugas scale-up dijalankan sesuai jadwal 10 0/5 * * * * dengan jumlah replika target 2.

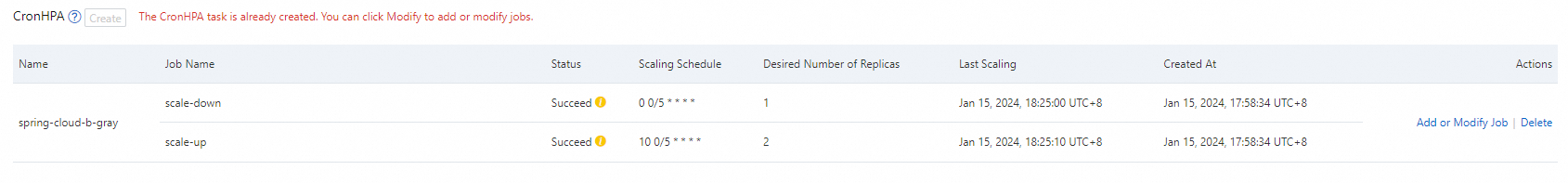

Aplikasi spring-cloud-b-gray:

Halaman CronHPA menampilkan dua tugas terjadwal: scale-down (jadwal 0 0/5 * * * *, jumlah replika target 1) dan scale-up (jadwal 10 0/5 * * * *, jumlah replika target 2), keduanya dengan status Succeed.

Masuk ke Konsol MSE, dan pilih Wilayah di bilah navigasi atas.
Di panel navigasi kiri, pilih Microservices Governance > Application Governance, lalu klik kartu aplikasi spring-cloud-a.
Halaman Application Overview menampilkan data observabilitas untuk aplikasi ini.
Data menunjukkan:
- Versi spring-cloud-a-gray tidak mengalami error permintaan selama penskalaan Pod, menandakan tidak ada kehilangan traffic.
- Versi spring-cloud-a, yang menonaktifkan graceful shutdown, mengalami 20 permintaan gagal dari spring-cloud-a ke spring-cloud-b selama penskalaan Pod, sehingga menyebabkan kehilangan traffic.

Aktifkan mulai mulus

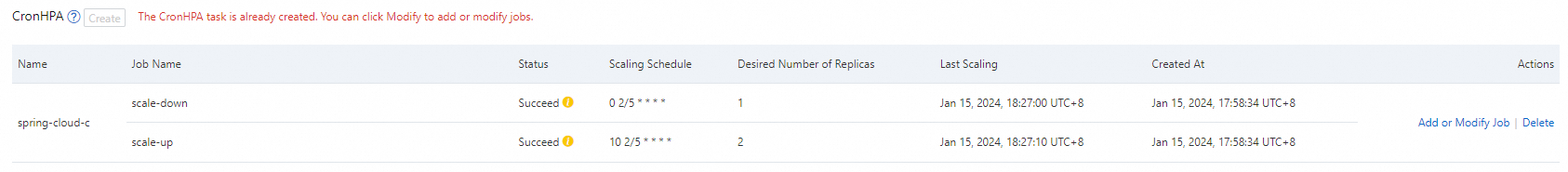

Aplikasi spring-cloud-c menggunakan CronHPA untuk mensimulasikan perilaku startup, melakukan penskalaan setiap 5 menit—menurunkan skala menjadi satu node pada detik ke-0 menit ke-2, dan meningkatkan skala menjadi dua node pada detik ke-10 menit ke-2. Pada halaman CronHPA, CronHPA spring-cloud-c memiliki dua tugas: scale-down (jadwal 0 2/5 * * * *, jumlah replika target 1, status Succeed) dan scale-up (jadwal 10 2/5 * * * *, jumlah replika target 2, status Succeed).

Masuk ke Konsol MSE, dan pilih Wilayah di bilah navigasi atas.
Di panel navigasi kiri, pilih Microservices Governance > Application Governance, lalu klik kartu aplikasi spring-cloud-c.
Di panel navigasi kiri, pilih Traffic management, lalu pilih tab Graceful Start/Shutdown. Aktifkan Graceful Start. Pada kotak dialog Prompt message, klik OK. Durasi warmup default adalah 120 detik.

Setelah mengaktifkan warmup, traffic ke aplikasi yang direstart akan meningkat secara bertahap seiring waktu. Dalam skenario slow-start—seperti ketika aplikasi perlu membangun kolam koneksi atau cache terlebih dahulu saat startup—mengaktifkan service warmup memastikan inisialisasi resource yang teratur dan startup yang aman tanpa kehilangan traffic.
