Express Connect:Menghubungkan VPC

Cara kerja

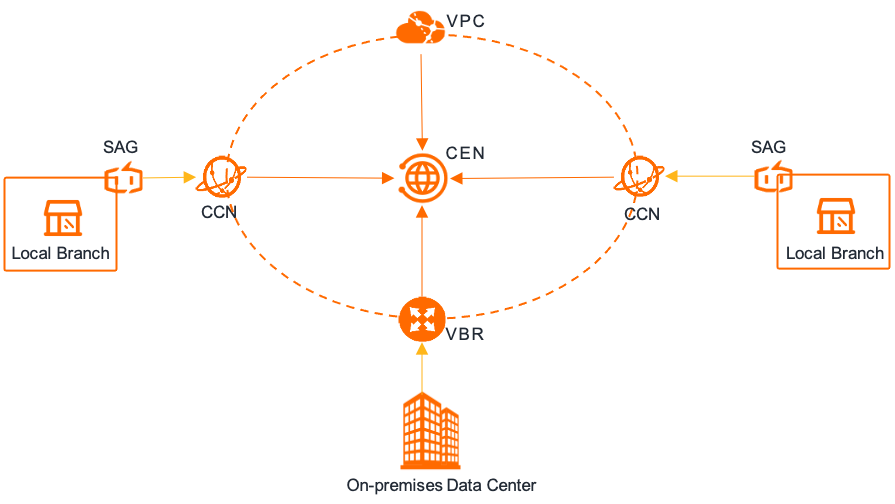

Diagram menunjukkan komponen-komponen berikut:

• Sirkuit Express Connect: koneksi fisik dedicated antara pusat data Anda dan titik akses Alibaba Cloud.

• Virtual border router (VBR): router logis di tepi Alibaba Cloud yang menghentikan tugas sirkuit Express Connect.

• Cloud Enterprise Network (CEN): backbone network yang menghubungkan VBR, VPC, dan instans Cloud Connect Network (CCN) melalui router transit. CEN mendukung distribusi dan pembelajaran rute secara otomatis, sehingga mempercepat konvergensi jaringan serta meningkatkan kualitas dan keamanan komunikasi lintas wilayah.

• Virtual private cloud (VPC): jaringan cloud terisolasi tempat sumber daya Alibaba Cloud Anda dihosting.

Instans jaringan (VPC, VBR, dan instans CCN) dalam wilayah yang sama yang disambungkan ke instans CEN yang sama dapat berkomunikasi melalui koneksi privat tanpa biaya. Lalu lintas lintas wilayah antara instans jaringan di wilayah berbeda dikenai biaya dan memerlukan paket bandwidth dengan bandwidth yang dialokasikan. Sebagai contoh, menghubungkan VBR di China (Hangzhou) ke VPC di AS (Silicon Valley) memerlukan pembelian paket bandwidth untuk pasangan lintas wilayah tersebut.

Prasyarat

Sebelum memulai, pastikan Anda telah memiliki:

• Sirkuit Express Connect yang terhubung ke titik akses Alibaba Cloud, dengan VBR yang telah dibuat. Lihat Buat dan kelola VBR.

• VPC. Lihat Buat VPC dan vSwitch.

• Instans CEN dengan VPC target yang sudah disambungkan. Lihat Buat instans CEN dan Buat koneksi VPC.

Menyambungkan VBR ke instans CEN

1. Masuk ke Konsol Express Connect.

2. Pada bilah navigasi atas, pilih wilayah, lalu klik Virtual Border Routers (VBRs) di panel navigasi kiri.

3. Pada halaman Virtual Border Routers (VBRs), temukan VBR tersebut dan klik ID-nya.

4. Di pojok kanan atas halaman detail VBR, klik Join CEN.

   Catatan

   VBR harus berada dalam status Active sebelum dapat disambungkan ke instans CEN. Periksa statusnya di bagian Basic Information.

5. Pada panel Join CEN, pilih instans CEN target dan klik OK.

Memutuskan VBR dari instans CEN

1. Masuk ke Konsol Express Connect.

2. Pada bilah navigasi atas, pilih wilayah, lalu klik Virtual Border Routers (VBRs) di panel navigasi kiri.

3. Pada halaman Virtual Border Routers (VBRs), temukan VBR tersebut dan klik ID-nya.

4. Pada bagian Basic Information, klik Unbind di sebelah kanan Associated CEN.

5. Lakukan langkah pemutusan sesuai edisi router transit:

   • Router transit edisi perusahaan:

     1. Pada tab Intra-region Connections, temukan VBR tersebut dan klik Detach di kolom Actions.

     2. Tinjau sumber daya koneksi yang tercantum dalam kotak dialog. Pilih Make sure that your services will not be affected if you delete the preceding x configurations at a time, lalu klik OK.

     3. Pada kotak dialog Are you sure that you want to delete the instance?, konfirmasi detail instans dan klik OK.

   • Router transit Edisi Dasar:

     1. Pada tab Intra-region Connections, temukan VBR tersebut dan klik Detach di kolom Actions.

     2. Pada kotak dialog Detach Network, klik OK.
